단위표

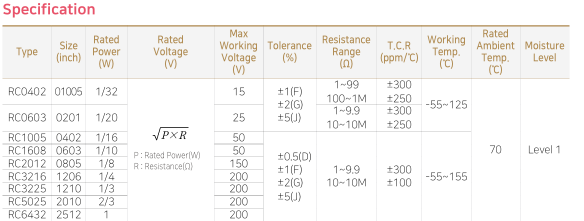

저항규격

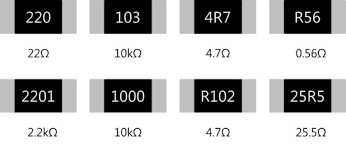

칩저항 읽는법

저항 파트넘버

• 삼성전기 (Samsung Electro-Mechanics)

• RC : 칩 레지스터 표기
  2021 : 사이즈
  J : 허용오차
  100 : 값, 자릿수 3(XX?) or 4(XXX?)
  CS : 패키징 코드

예시

칩 저항 1kohm

• RC2012J102 (J급)
  10 * 10^2

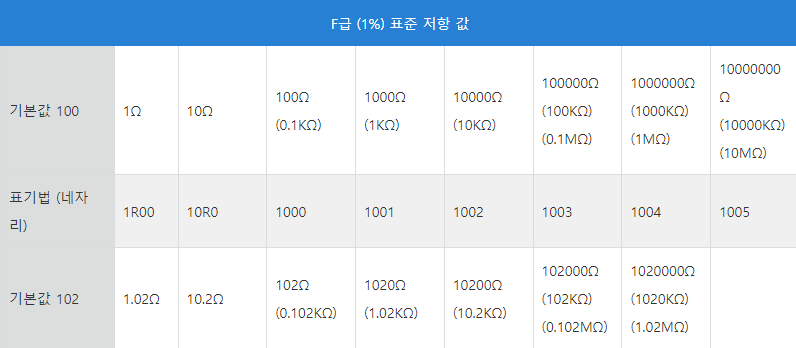

• RC2012F1001 (F급)
  100* 10^1

특성

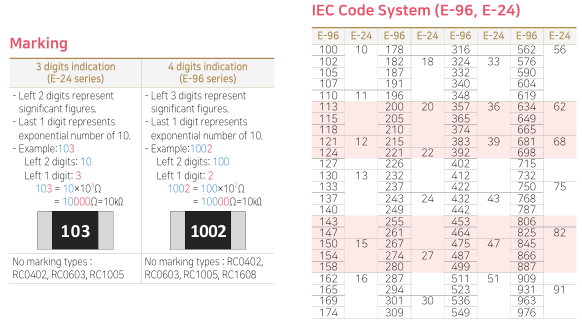

마킹

E12 : 10%
E24 : 5% (J)
E48 : 2%
E96 : 1% (F)
E192 : 0.5%

커패시터 규격

MLCC (Multi-Layer Ceramic Capacitor)

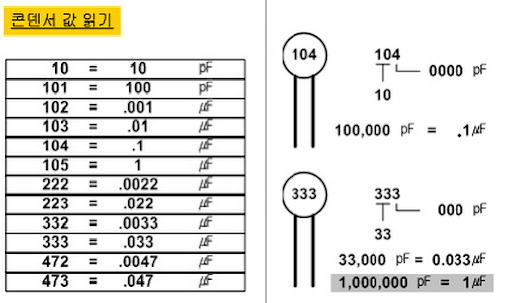

다층 세라믹 칩 커패시터 읽는법

예시

• 101 → 10 X 10^1 pF = 100pF → 0.0001uF
  102 → 10 X 10^2 pF = 1,000pF → 0.001uF
  104 → 10 X 10^4 pF = 1,00000pF → 0.1uF

• 223 → 22 X 10^3 pF = 22,000pF → 0.022uF
  473 → 47 X 10^3 pF = 47,000pF → 0.047uF

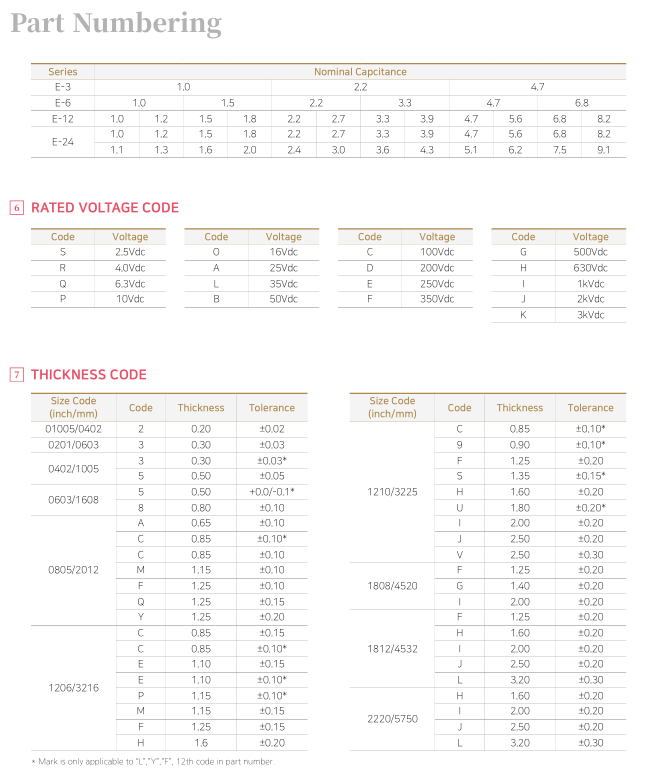

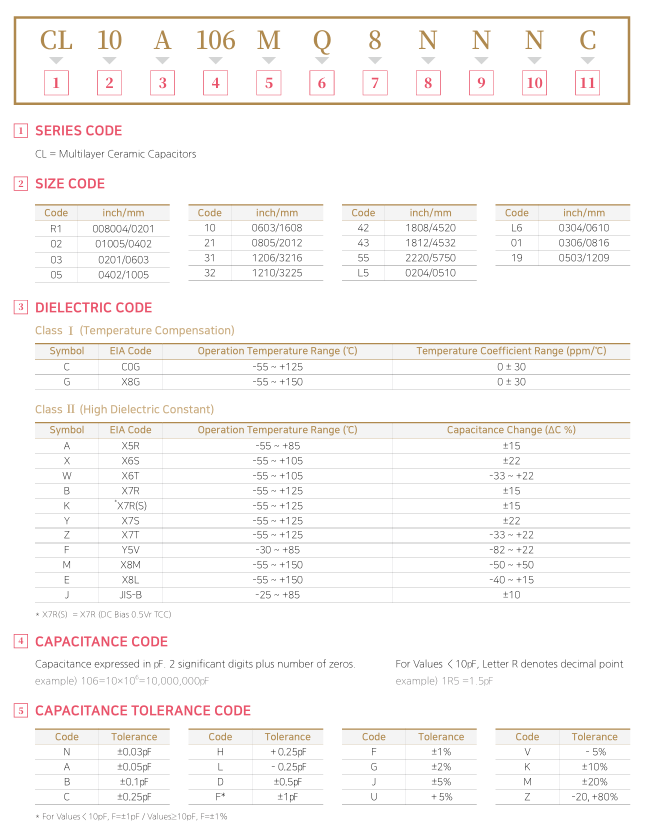

파트넘버

• 삼성전기 (Samsung Electro-Mechanics)

예시

• CL21B101KA
  100pF (±10%), X7R 특성, 25V 정격 전압, 2012 (2.0mm × 1.25mm) 크기 MLCC

• CL21B104KA
  0.1µF (100nF, ±10%), X7R 또는 X5R 특성, 25V 정격 전압, 2012 (2.0mm × 1.25mm) 크기의 MLCC

• CL21B224KC
  0.22µF의 X5R 온도 특성, ±10% 허용 오차, 16V 정격 전압을 가진 2.1mm × 1.25mm MLCC

Tantalum Capacitor

소자 읽는법

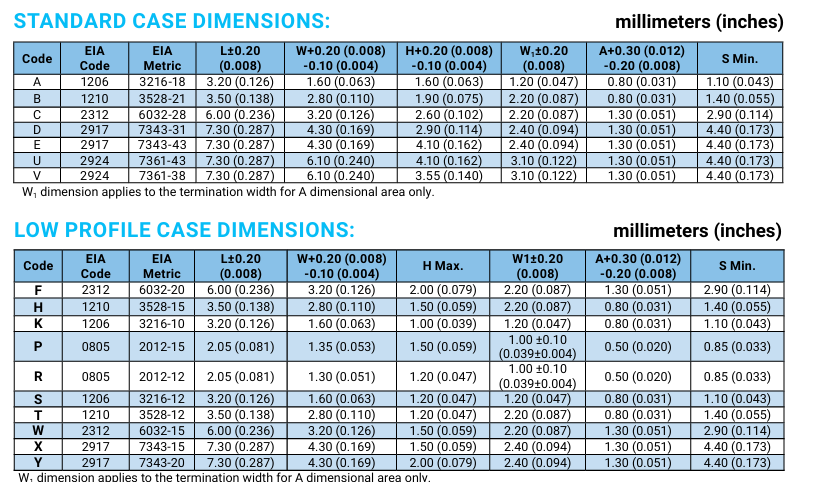

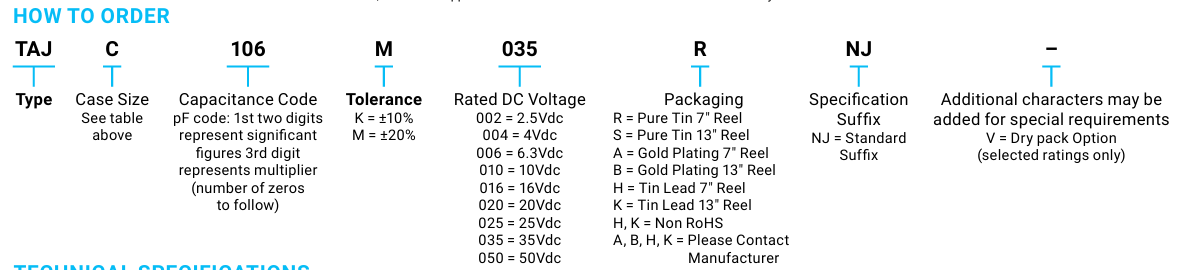

파트넘버

• AVX product

예시

• TAJA106K016
  A (Metric 3216) 10µF K(±10%) 16Vdc

• TAJC106K025
  C (Metric 6032) 10µF K(±10%) 25Vdc

• TAJA226K016
  A (Metric 3216) 22µF K(±10%) 16Vdc

• TAJC226K025
  C (Metric 6032) 22µF K(±10%) 25Vdc
