멀티미터

멀티미터(Multimeter, 또는 멀티 테스터)는 전압, 전류, 저항 등 여러 가지의 측정 기능을 하나로 모아놓은 계측기기

리드선의 빨간색은 (+)극, 검은색은 (-)극

전압은 병렬, 전류는 직렬로 측정함.

(+) (-) 는 상대적이다.

GND, - 극이면 GND에 적색 - 단자에 흑색 단자가 온다.
전류 (-) 전원 측정시 GND에 적색, - 단자에 흑색 단자가 온다.

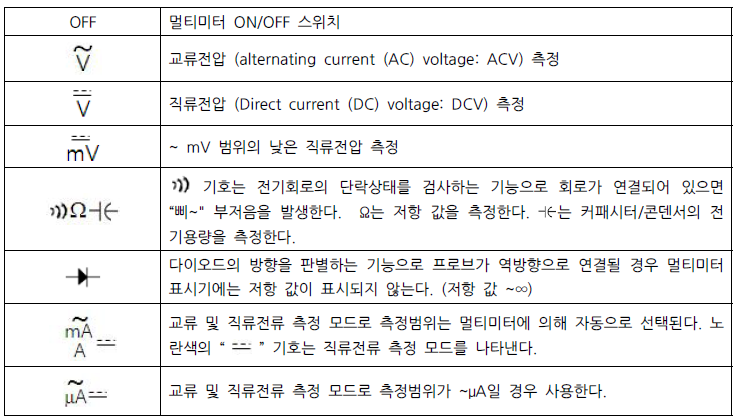

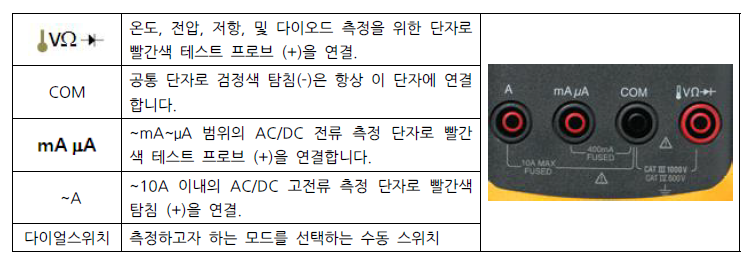

명칭 및 기호 설명

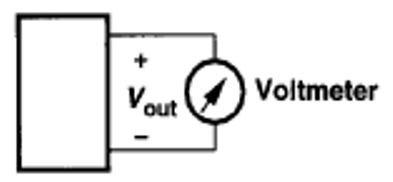

전원부 내부저항 확인

전원부 내부저항 측정은 기본적으로 전원이 꺼진 상태에서 진행
멀티미터를 저항 측정 모드(Ω)로 설정한 후,
전원부의 출력 단자에 멀티미터 리드를 연결
내부저항은 출력 단자 간의 저항 값으로 나타남.
: 최소 500Ω 이상
: 내부저항 측정시 높은 전위는 적색, 낮은 전위는 검정
+ 전원(양극 전원)의 경우
멀티미터 빨간색 리드(+): 전원부의 양극(VCC) 단자에 연결.
멀티미터 검은색 리드(-): 전원부의 음극(GND) 단자에 연결.
멀티미터의 기본적인 저항 측정 방식에 맞추어 양극에서 음극으로 전류를 흐르게 합니다.
- 전원(음극 전원)의 경우
멀티미터 빨간색 리드(+): 전원부의 GND(중성점) 단자에 연결.
멀티미터 검은색 리드(-): 전원부의 음극(VEE 또는 -VCC) 단자에 연결.
이 경우, 멀티미터는 음극에서 중성점(GND) 방향으로 저항을 측정합니다.

주의사항

진동이나 측정시 안정성 유지
적절한 측정 모드의 선택
저항 측정시 전원 OFF 확인
반드시 확인한 다음 측정 작업 수행
사용 후 스위치 OFF
배터리 상태 확인

전압 및 전류 측정 방법

전원 양극 음극

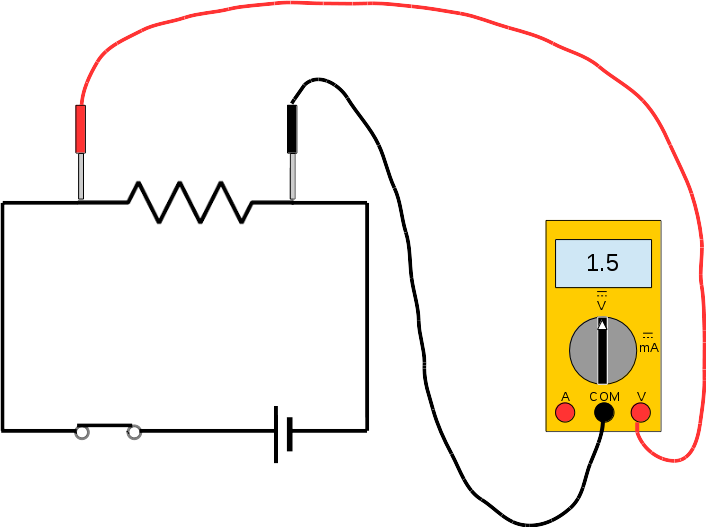

전압 측정
병렬, 양단자에 연결

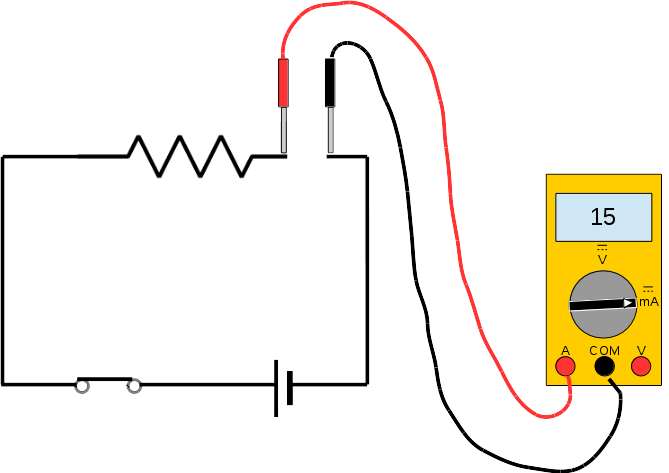

전류 측정
직렬, 루프 사이에 연결.
부하저항 존재시 전류가 부하저항 지나고 난 뒷부분에 연결.

Open Loop (OL)

OL은 멀티미터 화면의 "개방형 루프(Open Loop)" 에 대한 약어로서 다양한 테스트 및 멀티미터 모드에 대해 서로 다른 것을 의미
멀티미터의 양극 프로브와 음극 프로브 사이에 연속성이 없거나 회로의 전압이 테스트 한계를 초과함을 의미

저항 측정 모드에서 OL
의미 : 저항이 무한대임을 나타냄. 회로가 열려 있거나(끊어짐), 저항값이 측정 범위를 초과했음을 의미.
상황 예시 : 두 프로브 사이에 전기적 연결이 없는 경우 (회로가 열려 있음).
매우 큰 저항(멀티미터의 측정 범위를 초과하는 저항)을 측정하려는 경우.

전압 또는 전류 측정 모드에서 OL
의미 : 입력 값이 멀티미터의 설정된 측정 범위를 초과했음을 나타냅니다.
상황 예시 : 설정된 전압 또는 전류 범위를 초과하는 신호를 측정하려 할 때.

다이오드 테스트 모드에서 OL
의미 : 다이오드가 열려 있거나, 연결되지 않았음을 나타냅니다.
상황 예시 : 다이오드가 단선되었거나 손상된 경우.

절연형 멀티미터 사용법

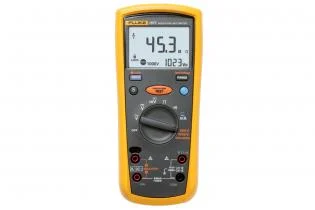

Fluke 1587 절연 멀티미터 사용법
Insulation Multimeter

측정 모드 선택
돌려서 절연 저항(Insulation) 테스트 모드 선택
다이얼을 "Insulation Test" 위치로 맞춤
여기서 테스트 전압 선택 가능 (250V, 500V, 1000V 등)

리드선 연결
빨간 리드선 (+) → 측정할 절연 대상 도체에 연결
검은 리드선 (-) → 접지 또는 반대 쪽 도체에 연결
리드가 단단히 고정되었는지 확인

절연 저항 측정
TEST 버튼(큰 녹색 버튼) 누르기
고전압이 인가되면서 절연 저항이 측정됨
측정 중 리드를 움직이거나 접촉하지 말 것

측정값 확인
디스플레이에 절연 저항값 (단위: MΩ) 표시됨
값이 높으면 절연 상태 양호
낮으면 절연 불량 가능성

측정 종료
TEST 버튼에서 손 떼면 테스트 종료
자동 방전 기능으로 내부 전압이 안전하게 방전됨

LCR Meter

LCR 미터(LCR meter)는 인덕터(L), 커패시터(C), 저항기(R)의 전기적 특성(임피던스, 정전용량, 인덕턴스, 저항 등)을 측정하는 장비

측정 모드 선택
대부분의 LCR 미터는 아래 두 가지 측정 모드 중 선택 가능합니다:
시리즈 모델 (SERIES): Rs–Cs 또는 Rs–Ls 모델
병렬 모델 (PARALLEL): Rp–Cp 또는 Rp–Lp 모델
고주파 영역에서는 시리즈, 저주파에서는 병렬 모델이 더 적합한 경우 많음
측정 주파수 설정
일반적으로 100 Hz, 1 kHz, 10 kHz, 100 kHz 등의 옵션
소자의 작동 주파수에 맞춰 설정. (예: MLCC는 1kHz 또는 10kHz에서 측정)
소자 연결
테스트 리드 또는 테스트 픽스처에 소자를 연결
극성이 있는 커패시터의 경우 극성도 맞춰야 함.
측정 실행 및 값 판독
LCR 미터가 자동으로 임피던스를 계산하여 Rs, Cs 또는 Rp, Cp 등의 값을 표시
Q(품질계수), D(손실계수), ESR(등가 직렬 저항) 등도 함께 표시

주요 설정 항목 설명

항목	설명
Mode	시리즈/병렬 등가 회로 설정
Freq	측정 주파수 선택 (100Hz~1MHz)
Level	측정 전압 설정 (예: 0.1V, 1V 등)
Display Format	Z, θ / L, R / C, R 등 어떤 값을 표시할지 선택
Auto-range	측정 범위 자동 조정 기능

보정(Calibration)
오픈 보정(Open): 클립을 아무것도 연결하지 않고 보정
쇼트 보정(Short): 클립을 단락시켜 보정
로드 보정(Load, 선택적): 기준 소자를 연결하여 보정

측정 환경 주의
손으로 직접 잡으면 손의 정전용량이 영향을 미침
온도 및 주파수에 따라 측정값 달라질 수 있음
리드선 길이가 길면 고주파에서 오차 커짐 → 테스트 픽스처 권장

등가 회로

디지털 멀티미터 (DMM)

모델명 : Tektronix DMM4050

측정 모드

1. 측정 모드 버튼

전압 측정 (DC/AC)

DC 전압 측정모드 : [DCV] 버튼을 눌러 설정.
AC 전압 측정모드 : [ACV] 버튼을 눌러 설정.
측정 대상의 + 단자와 - 단자를 각각 입력 단자에 연결

전류 측정 (DC/AC)

DC 전류 측정모드 : [DCI] 버튼을 눌러 설정.
AC 전류 측정모드 : [ACI] 버튼을 눌러 설정.
회로에 직렬로 연결해야 합니다.

저항 측정

저항 측정모드 : [Ω] 버튼을 눌러 저항 측정 모드를 설정
측정 대상 양 단자를 입력 단자에 연결

주파수 및 주기 측정

주파수 및 주기 측정 모드 : [FREQ] 버튼을 눌러 설정
신호 입력 단자에 연결하여 주파수를 확인합니다.

온도 측정

온도 측정 모드 : [TEMP] 버튼을 눌러 측정 모드로 전환.
온도 센서(K형, J형 등)를 연결해야 함.

2. 범위 및 데이터 관련 버튼

[Range] 범위 설정 : 디폴트는 자동 범위로 설정,[Range] 버튼을 눌러 수동으로 전환가능
[Hold] : 현재 측정된 값을 고정시켜 디스플레이에 유지합니다.
빠르게 변하는 값을 잠시 멈추고 읽을 때 유용합니다.
[Store] : 측정 데이터를 내부 메모리에 저장
[Recall] : 저장된 데이터를 불러와 확인

3. 필터 및 설정 버튼

[Filter] : 노이즈를 줄이고 측정값을 더 안정적으로 표시.
고정밀 측정이 필요한 경우 사용.
[Shift] : 버튼의 보조 기능을 활성화합니다.
[Shift] + [Range]를 누르면 고급 설정 메뉴에 접근할 수 있습니다.
[Setup] : 장비 설정 메뉴 화면 밝기, 인터페이스 설정, 장비 초기화 등을 조정
[Trigger] : 측정을 수동으로 트리거하거나, 외부 트리거를 사용할 때 활성화

디지털 필터 (Digital Filter)
측정 신호에서 고주파 노이즈를 제거하여 값의 변동성을 줄입니다.
필터 수준: 강도(LOW, MEDIUM, HIGH)를 조정하여 노이즈 제거 정도를 설정
응답 속도: 필터 수준이 높을수록 신호 안정화는 증가하지만, 응답 속도는 느려질 수 있음

평균 필터 (Averaging Filter)
여러 측정 샘플의 평균값을 계산하여 더 안정적인 결과를 제공
샘플 수: 평균 계산에 사용할 측정 샘플의 개수(예: 4, 8, 16 샘플)를 설정

4. 유틸리티 및 디스플레이 버튼

[Menu] : 메뉴 시스템에 접근하여 상세 설정을 조정합니다.
[Cursor/Arrow Buttons] : 메뉴 내에서 옵션을 선택하거나 값을 조정할 때 사용
[Enter] : 선택한 설정을 확인하고 저장합니다.
[Exit] : 현재 메뉴에서 빠져나옵니다.
REAR(후면) : 후면에 위치한 입력 단자(예: REAR HI/LO 단자)를 활성화.
FRONT(전면) : 전면에 위치한 입력 단자(예: FRONT HI/LO 단자)를 활성화.
REAR 단자는 주로 고정된 랙이나 자동화 시스템에서 사용
FRONT 단자는 휴대용 사용이나 실험실 환경에서 직접 프로브를 연결할 때 사용
입력 단자 연결
일반적으로 사용할 단자는 HI(+)와 LO(-).
전류 측정 시 전용 단자 I 또는 mA를 사용가능.
프로브 연결: 프로브를 장치의 입력 단자에 연결한 뒤 측정 대상에 접촉.
