NLB 생성

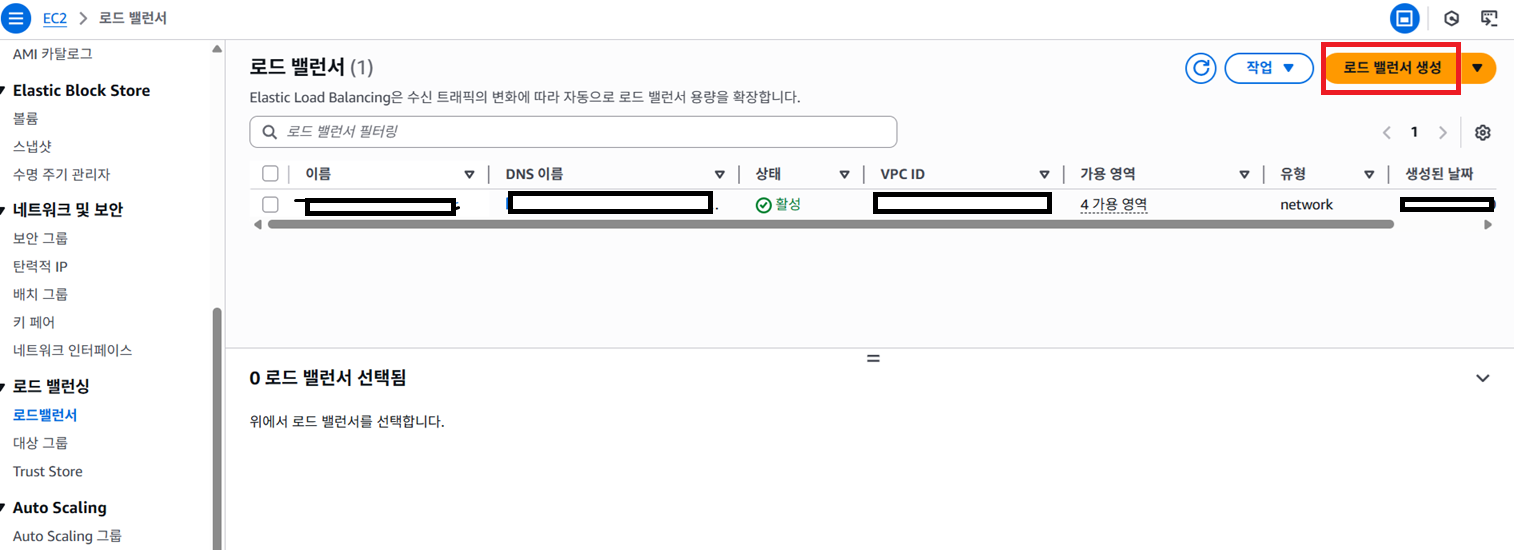

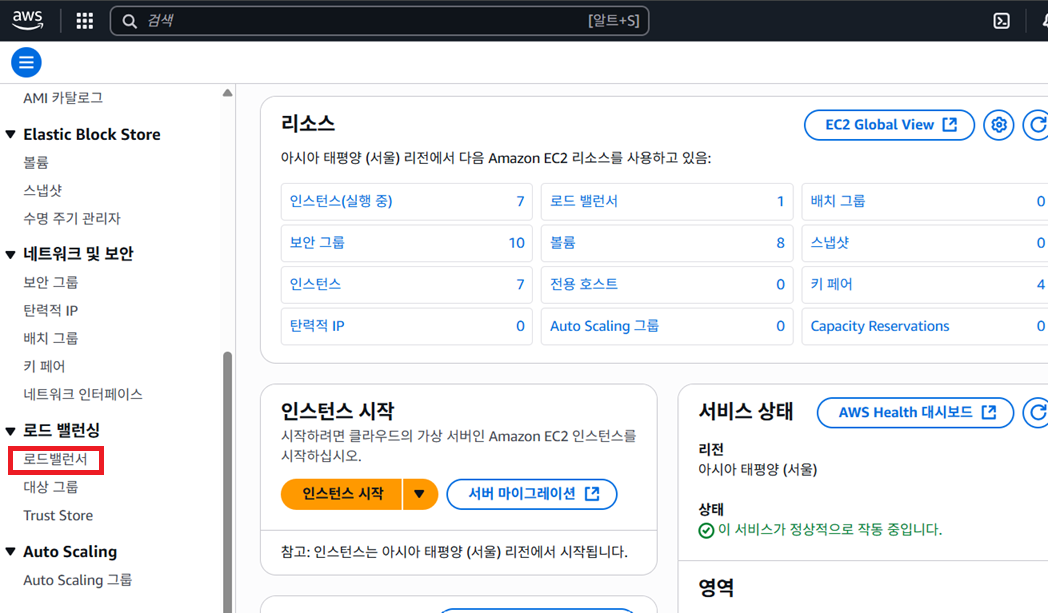

로드밸런서 관리 페이지 진입

로드밸런서 생성 클릭

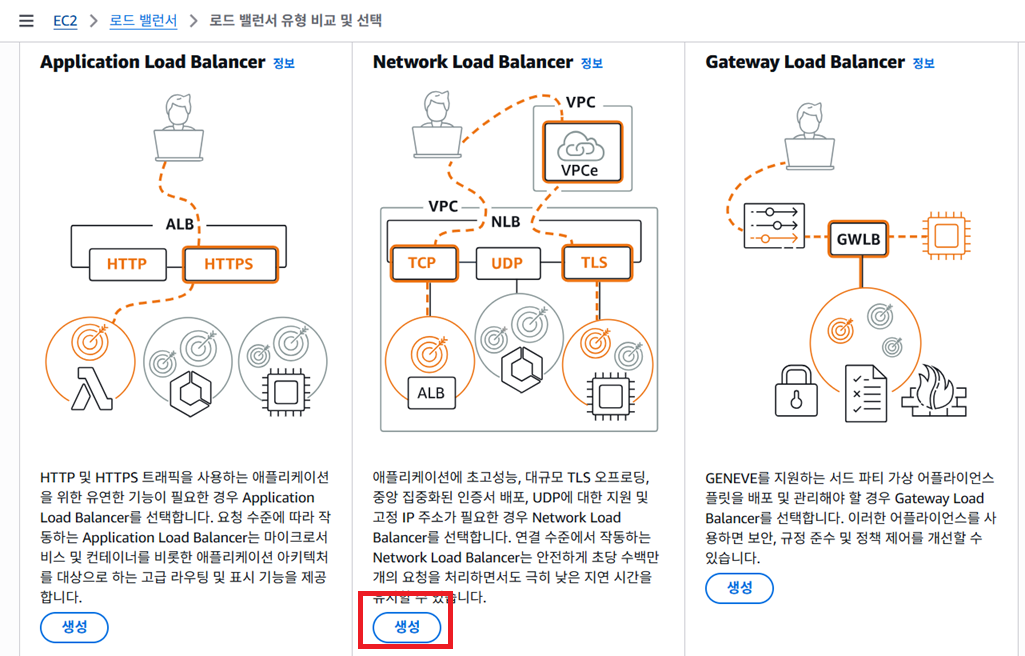

NLB 생성

이번에는 로드밸런서 중 L4 계층의 nlb를 생성하려고 하므로 nlb 선택

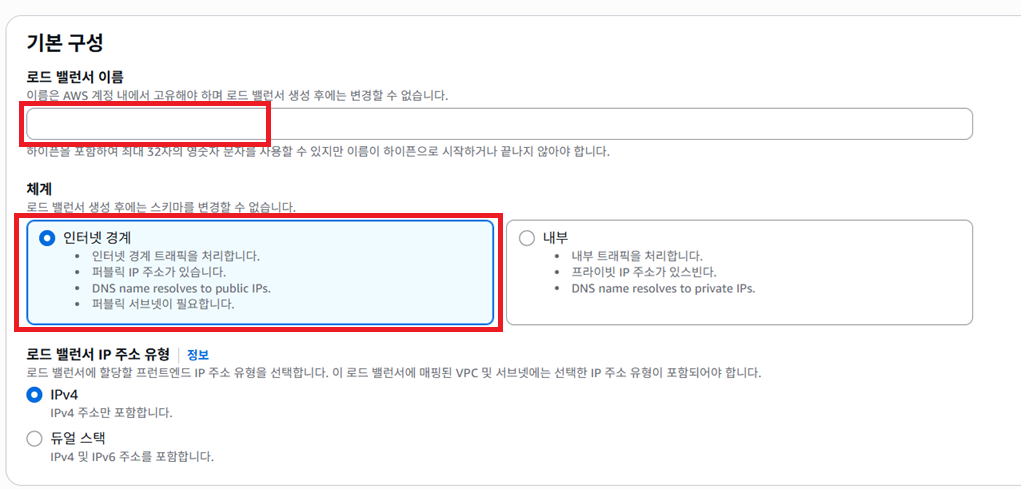

이름 및 체계 선택

1.로드밸런서 이름 짓기
2.체계.. 뭔가 어색한 느낌이지만 외부에서 들어오는 트래픽을 받을거면 인터넷 경계를, 내부 서버간의 연결을 해줄거면(예를들어 ws와 was 사이) 내부를 선택
3.IP주소는 v4만 쓸지, v4랑 v6 전부 쓸지에 따라 적절히 선택

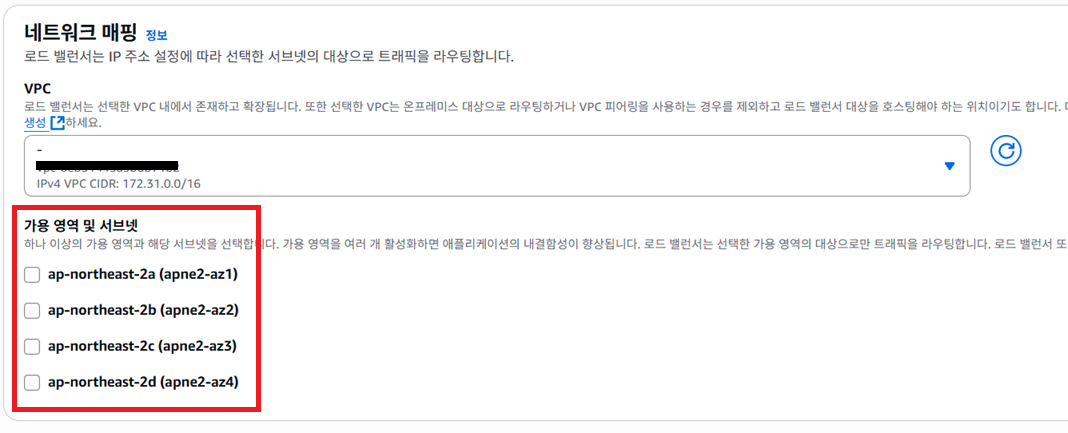

네트워크 매핑

1.로드밸런싱이 필요한 vpc 선택
2.인스턴스가 존재하는 가용 역역까지 고려하며 가용역역 및 서브넷 선택

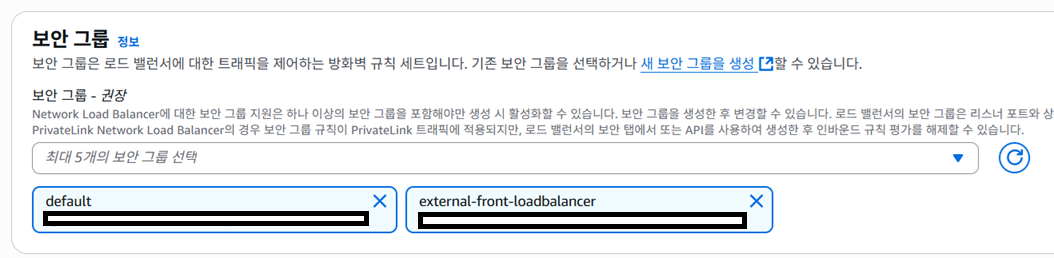

보안 그룹 선택

로드밸런서로 들어올 트래픽과 나갈 트래픽 잘 고려하여 보안그룹 선택

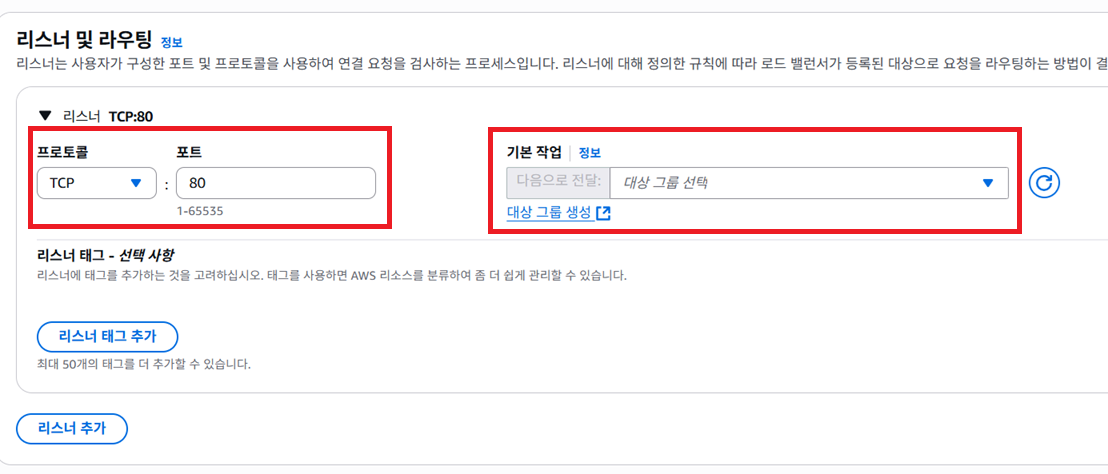

리스너 및 대상 그룹 선택

필요시 대상 그룹 생성

대상 그룹 생성(필요시)

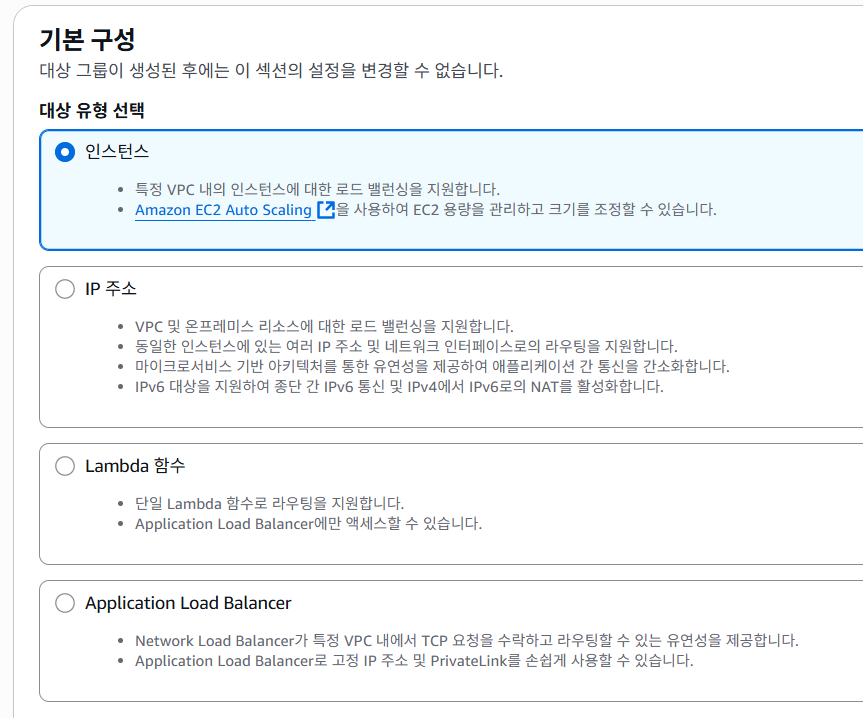

1.기본 구성 선택(프론트 진입점 하나 필요한 지금 상황엔 인스턴스로 선택)

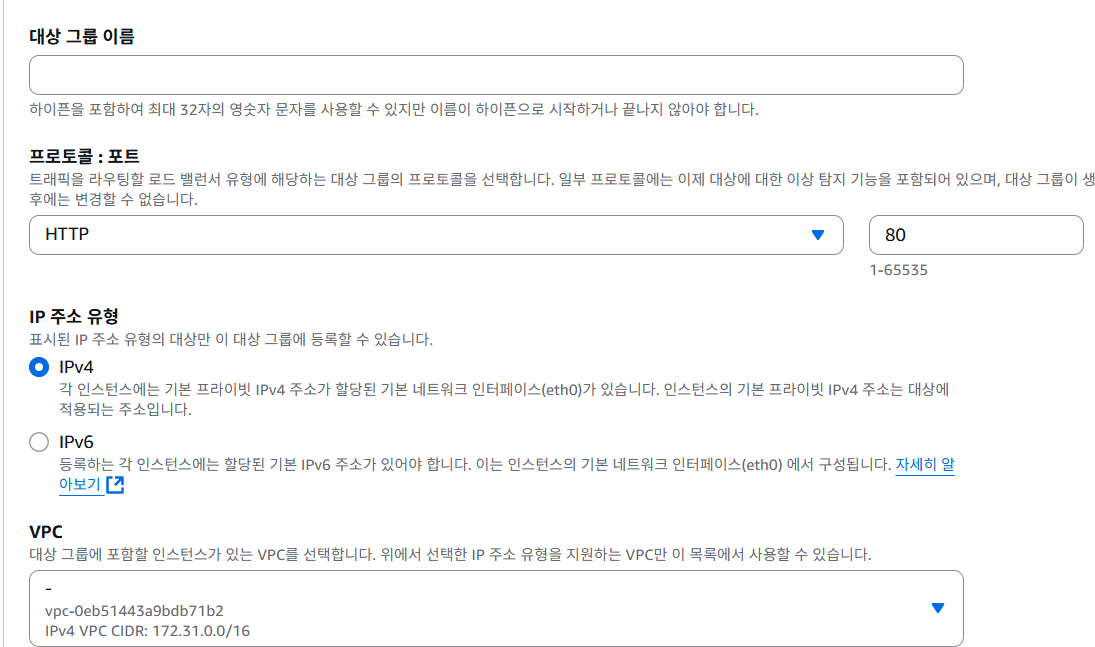

2. 대상 그룹 이름 짓기
3. 로드밸런서와 연결시에 쓸 프로토콜과 포트 선택
4. IP주소 유형 및 vpc 선택(기본 상태로 그대로 선택함)

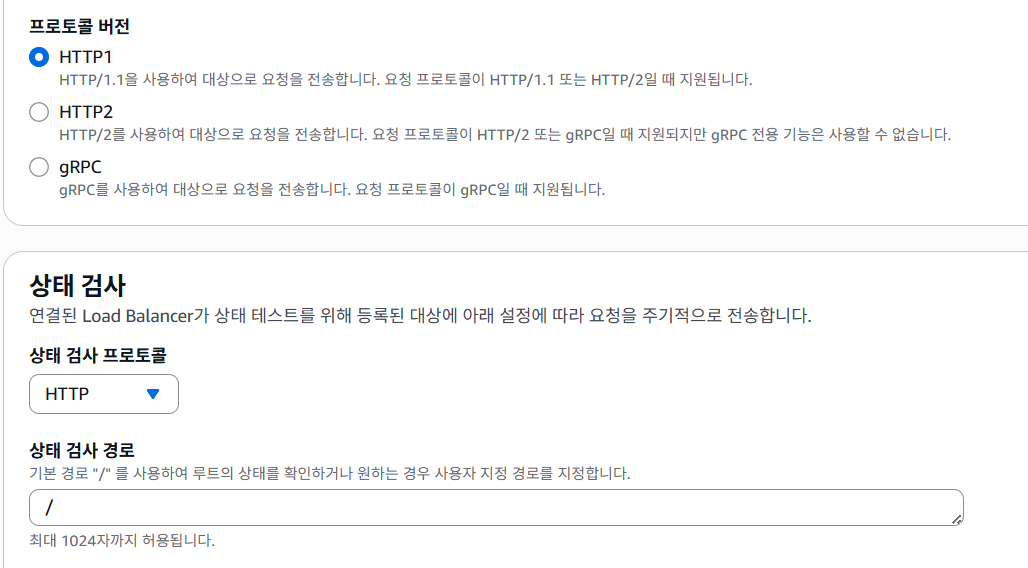

5. 프로토콜 버전 선택
6. 해당 연결의 상태를 검사할 방법선택(주로 TCP 선택할 듯 하나 프론트기에 HTTP 선택함)

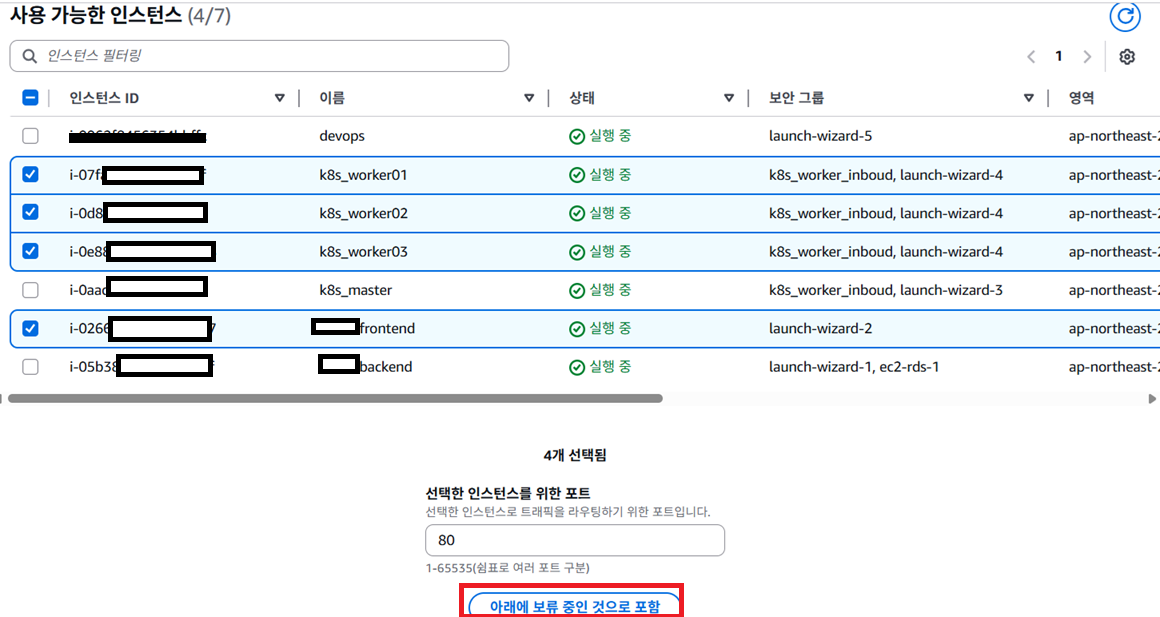

7. 로드밸런서와 연결할 인스턴스(IP등) 선택 후 아래에 연결 대상으로 추가

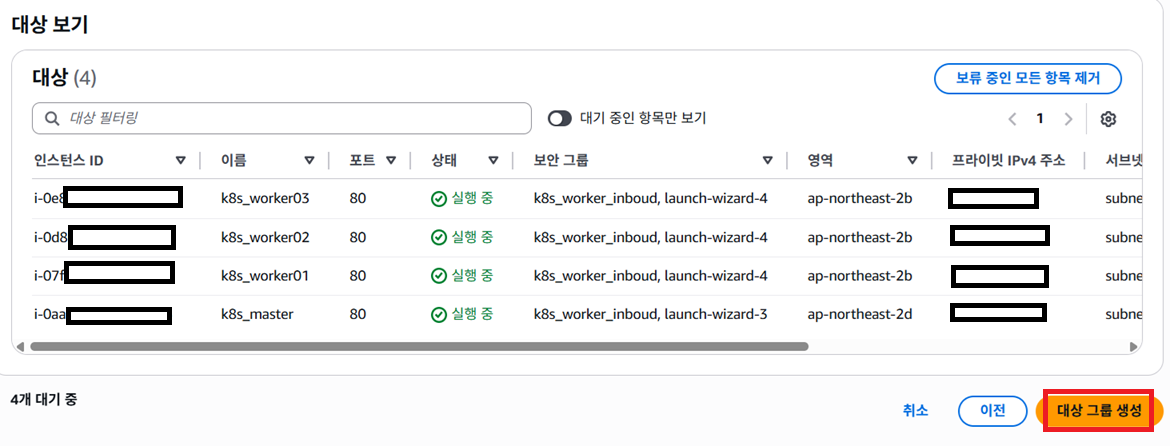

8. 연결 대상 확인하고 대상 그룹 생성

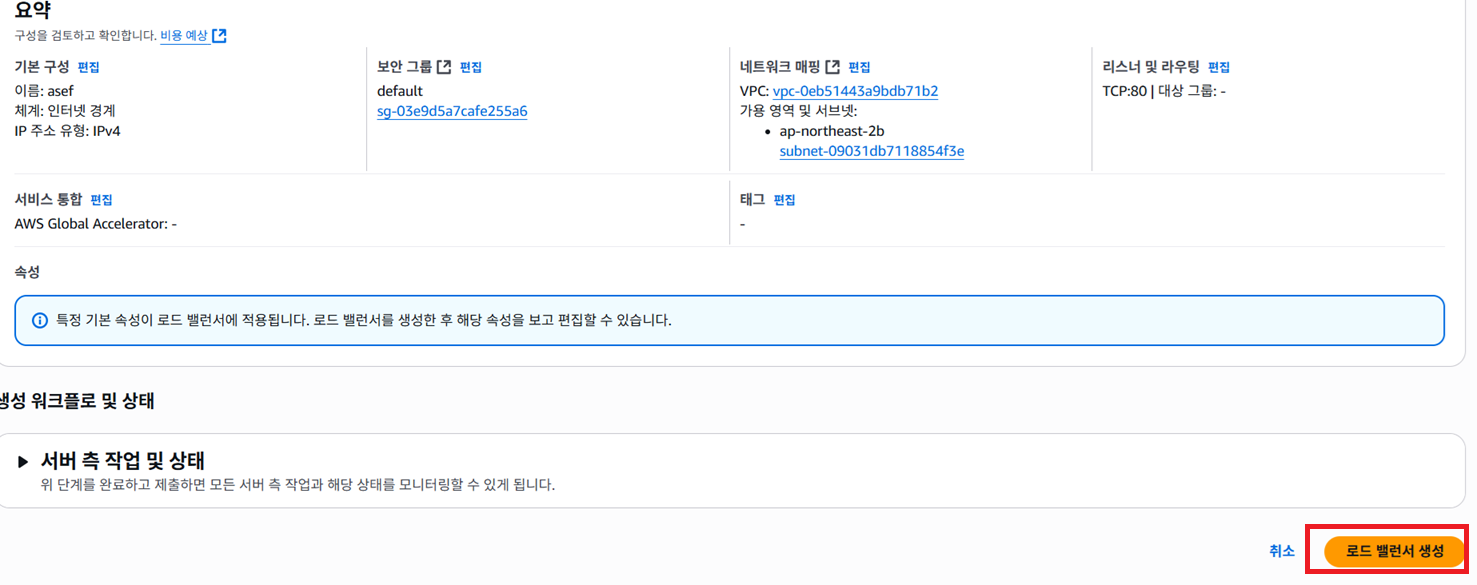

로드밸런서 생성

구성 확인

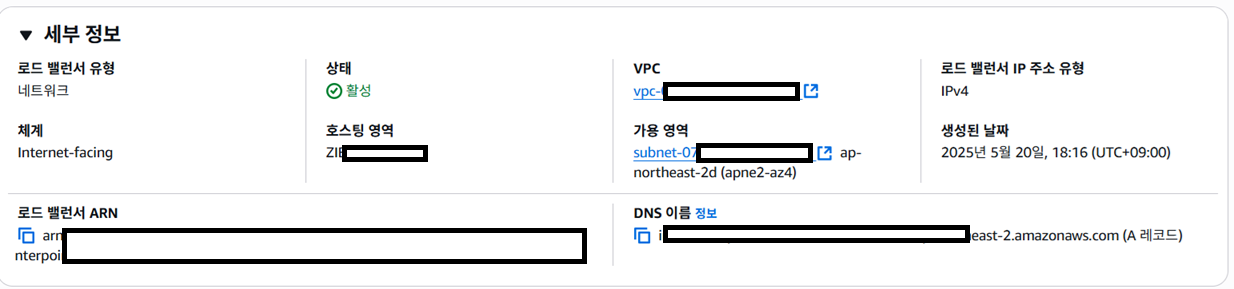

세부 정보

유형이나 체계, 상태 등을 확인할 수 있으며, 특히 이곳에서 DNS 이름을 확인할 수 있다.

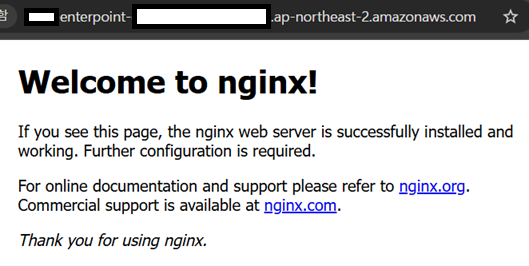

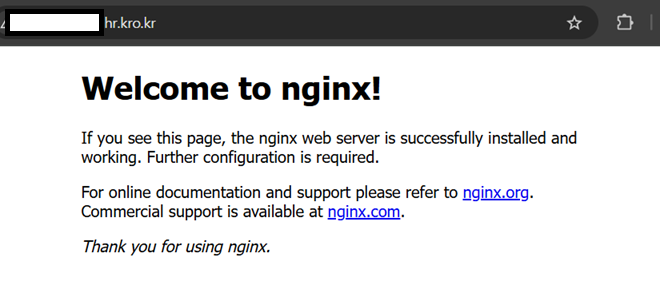

(추가)연결 확인 - 연결된 인스턴스에 Nginx 설치되어 있는 경우

• DNS를 브라우저에 입력하여 확인 가능

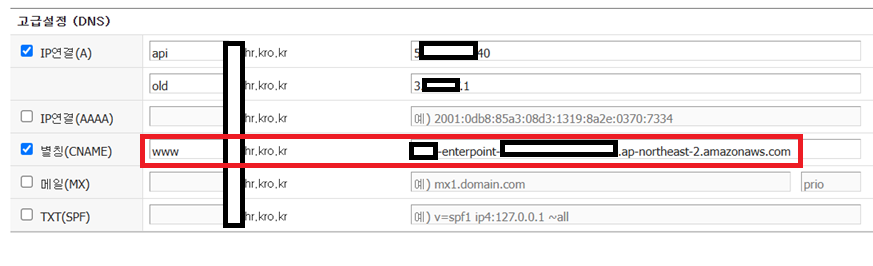

• 해당 DNS 이용하여 도메인 사이트에서 도메인 등록하여 접속 확인도 가능

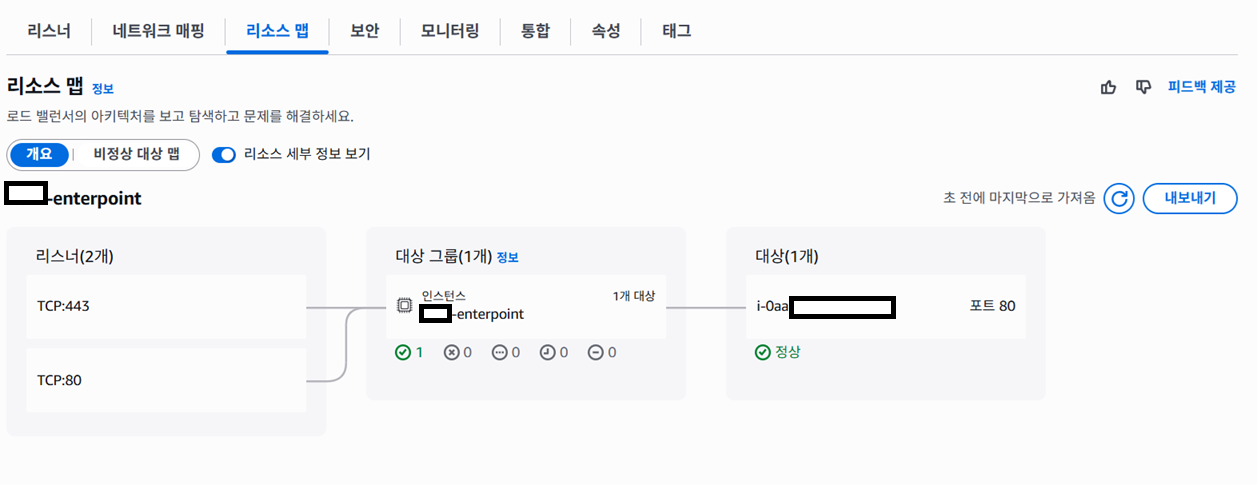

리소스맵

리소스맵으로 구성과 상태까지 한눈에 파악 가능

추가 참고

"네트워크 및 보안 - 네트워크 인터페이스"에서 퍼블릭 ipv4 주소도 확인가능
