SFP란?

내가 회사에 들어가기 전까지 건드려본 네트워크 관련 장비는, 집에서 쓰는 공유기 뿐이었다.
또한, 내가 유일하게 건드려본 케이블 또한, 소위 '랜선'이라고 불리는 RJ-45 이더넷 케이블이었다.

그런 나에게, 회사에 들어가자, 실제로는 처음 영접하는, 광케이블을 건들 기회가 생기게 되었다!

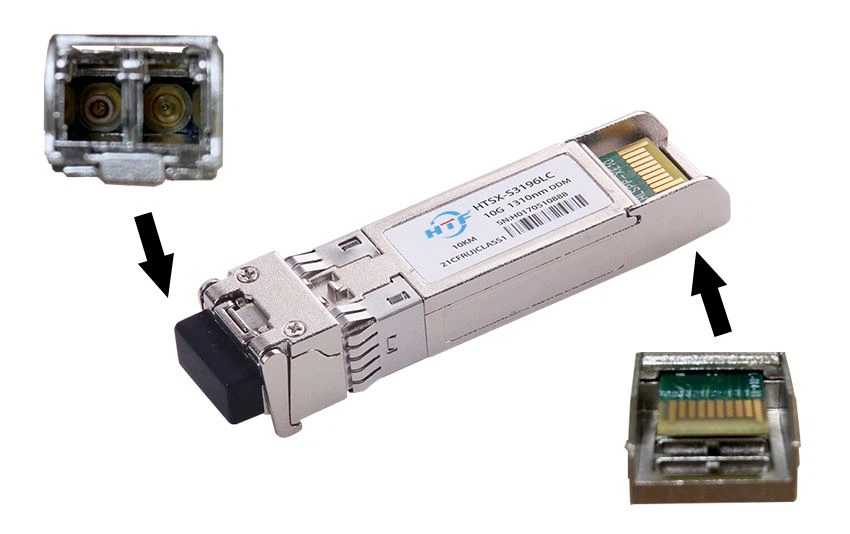

광케이블을 연결하고자 스위치를 확인한 나는, 광케이블이 스위치에 바로 연결되어 있는 것이 아닌, 어떤 네모난 금속 쪼가리(?)를 사이에 두고 연결이 되어 있는 것을 확인했다.
그렇다, 이것이 바로 이번에 이야기 할 SFP 모듈이다.

SFP는, Small Form-Factor Pluggable의 약자이다.
SFP는 10억 비트 전기 신호, 즉 1Gbps의 데이터 속도를 지원하는 광모듈이다.

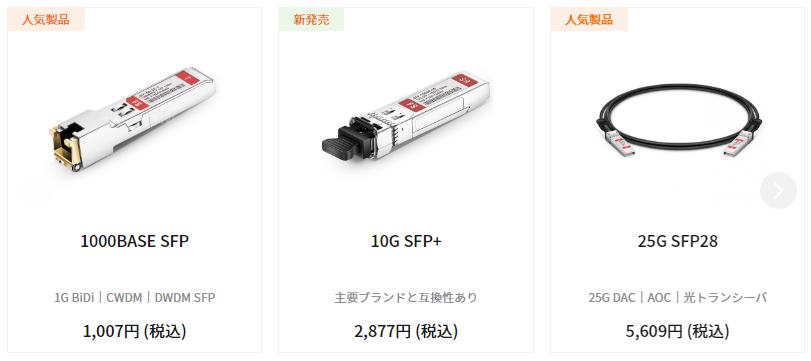

USB 규격에도 2.0의 진화형인 3.0이 있고, 아구몬이 그레이몬으로, 그레이몬이 워그레이몬으로 진화하듯이, SFP에도 진화형과 같은 다양한 종류의 광모듈이 존재한다. (SFP+, SFP28, QSFP, QSFP+, QSFP28, CFP 등)
SFP는 SFP+, SFP28과 외관이 비슷하고, QSFP는 QSFP+, QSFP28과 외관이 비슷하다.
그러나, 실제 성능에는 큰 차이가 있다. 그 차이를 명확하게 알고, 네트워크 구성에 적합한 광모듈을 선택하는 것이 중요하다 (가격의 차이가 있기 때문이다!).

이제부터, 각 광모듈의 간략한 개요와 스펙을 살펴보자.

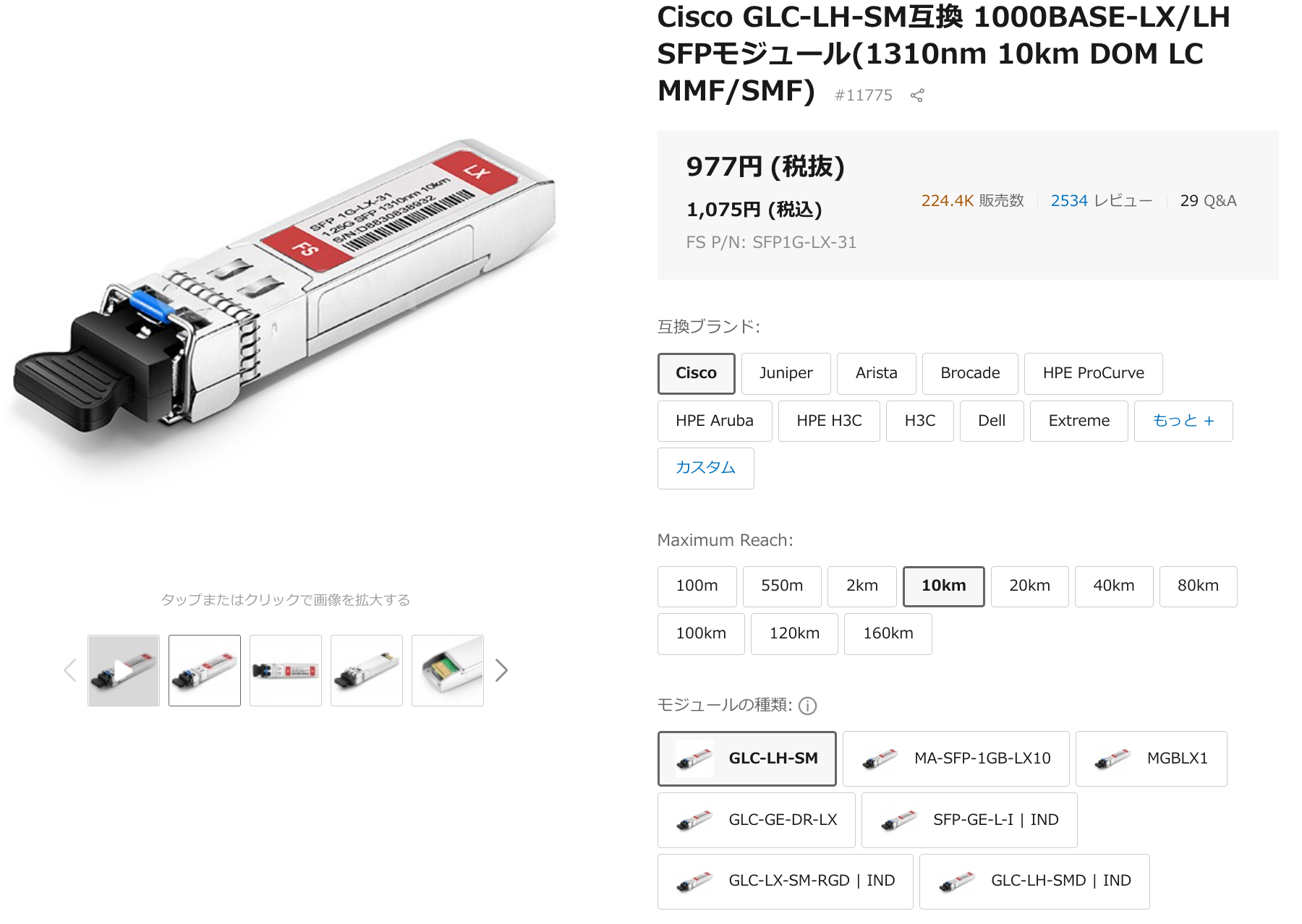

SFP

SFP는, 이전에 사용하던 기가비트 인터페이스 모듈인 GBIC (GigaBit Interface Converter)의 업그레이드 버전으로도 불린다 (GBIC의 경우는 좌우로 길쭉하다!).
SFP는 GBIC보다 약 1/2 정도의 사이즈이며, 이를 통해, 스위치와 같은 네트워크 디바이스에 물리적으로 보다 많은 포트 수를 탑재하는 것이 가능하게 한다.
SFP는 100Mbps ~ 4.25Gbps의 데이터 속도를 지원한다.

SFP+

SFP+는, 이름에서 유추할 수 있듯이 SFP의 업그레이드 된 버전이다.
SFP+는 SFP의 최대속도인 4.25Gbps를 뛰어넘어, 최대 10Gbps의 데이터 속도에 대응할 수 있다. 그러나 통상적으로, SFP+의 전송거리는 SFP보다는 다소 짧다.

위에서도 기술했듯이, SFP와 SFP+의 외관은 거의 비슷하다.
하지만 통상적으로, SFP는 스위치의 SFP 포트에 연결되고 SFP+는 SFP+ 포트에 연결하는 것이 일반적이다.
SFP를 SFP+ 포트에 꽂는 것이 가능하지만 (하위 호환이 가능하다.), 속도가 SFP 대응 속도로 줄어드는 것은 감안해야 한다.
SFP+를 SFP 포트에는 기본적으로 꽂을 수 없다 (외우기 힘들고 스위치의 사양에 따라 호환을 지원하는 경우도 있기 때문에, 그냥 스위치에 적혀있는 규격대로 꽂는게 마음이 편하다...).

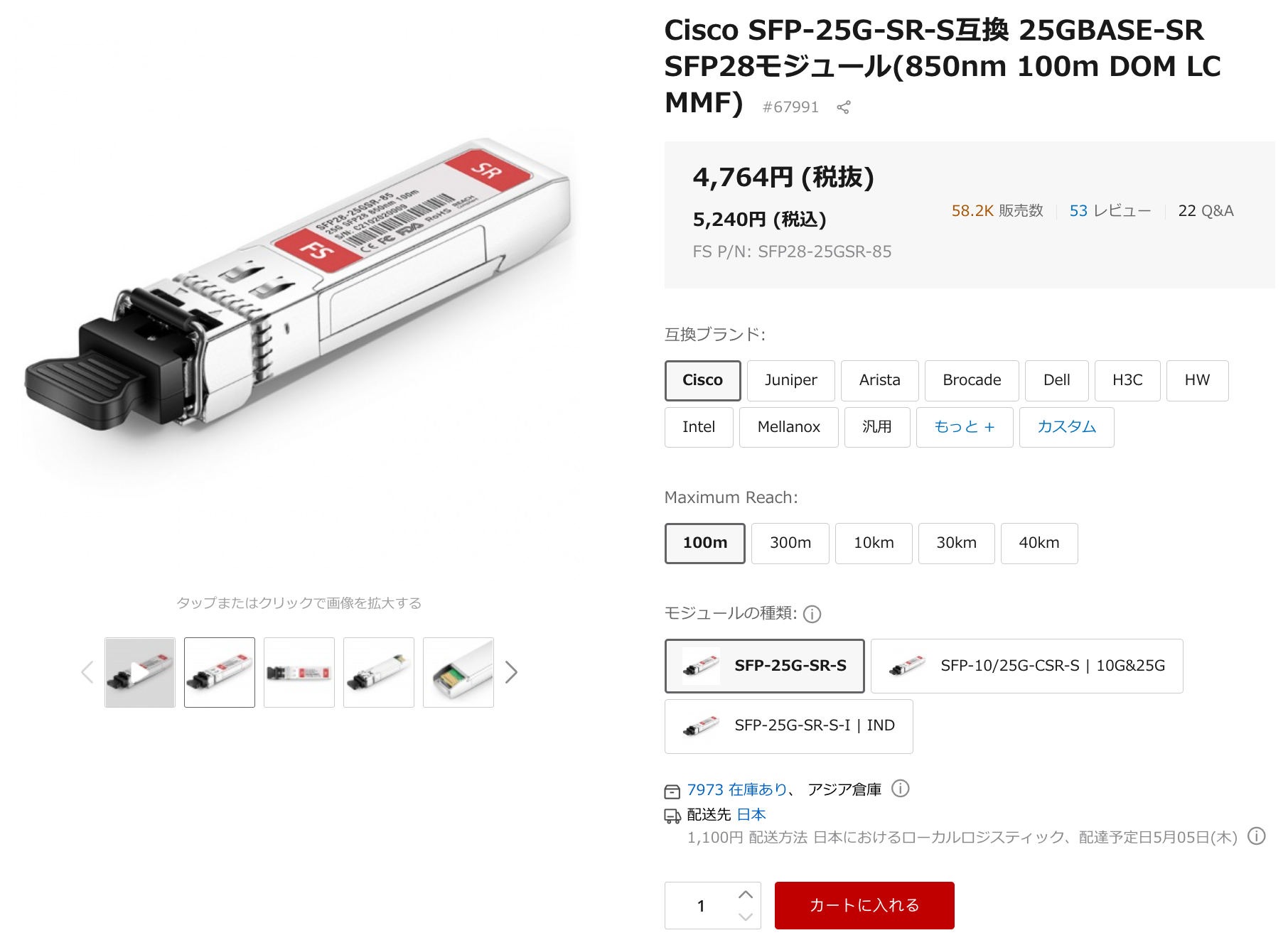

SFP28

SFP28은 SFP+의 업그레이드 버전이다.
SFP28의 경우, 최대 25Gbps의 데이터 속도를 지원한다.

QSFP

QSFP는, Quad Small Form-Factor Pluggable의 약자이다.
이름에서 유추할 수 있듯이, Quad, 즉 SFP의 4개 분의 단자를 탑재하고 있다.
외형의 사이즈는 SFP보다 좌우로 길고 약간 큰 느낌이다.

QSFP는, 사용할 수 있는 케이블의 종류가 여러가지가 있는데, 그중에는 4개의 광케이블이 묶인 케이블이 있고, 혹은 반대쪽의 연결부가 4개의 SFP로 분기되어 있는 Breakout 케이블이 있다.

즉, 허용되는 데이터 속도를 1대1로 몰빵할 것인가, 혹은 1대4로 분기시킬 것인가 라는 것이다.
간단하게 예를 들어보자. (다음 예시는 QSFP28를 사용한 예시이다!!)
최대 데이터 속도가 100G인 QSFP28 인터페이스가 있다.
스위치마다 다르지만, 내가 최근에 사용한 QSFP28를 지원하는 Dell 스위치의 경우, 이하의 옵션을 지원한다. (매뉴얼의 설명을 그대로 가져왔다)

• 10g-4x — Split a QSFP28 or QSFP+ port into four 10G interfaces.
• 25g-4x — Split a QSFP28 port into four 25G interfaces.
• 40g-1x — Set a QSFP28 port to use with a QSFP+ 40G transceiver.
• 50g-2x — Split a QSFP28 port into two 50G interfaces.
• 100g-1x — Reset a QSFP28 port to 100G speed.

1대1로 100G를 하나의 데이터 링크에 몰빵해버릴 수도 있고,
QSFP28의 경우는 QSFP+와 하위호환이 가능하기 때문에, 100G를 지원하는 QSFP28을 QSFP+ 처럼 사용할 수도 있다.
그리고, 100G를 4개로 나누어, Breakout 케이블을 이용해 4개의 인터페이스와 1대4연결을 할 수도 있다. (이 경우, 스위치 상에서 인터페이스는, Ethernet 1/1/1에서 Ethernet 1/1/1:1 ~ 1/1/1:4로 바뀐다)

QSFP+

QSFP+는, QSFP의 진화형으로써, 4개의 SFP+ 모듈을 하나의 단자로 모은 것이다.
최소 데이터 속도는 10Gbps, 그리고 최대 데이터 속도는 40Gbps이다.
SFP+와 비슷하게, 일반적으로는 QSFP와의 호환성이 없다.

QSFP28

QSFP28은 QSFP+의 진화형이며, 최대 100Gbps의 데이터 속도를 지원한다.

---
