빌드

• 소스 코드 다운

  	- https://chromium.googlesource.com/chromium/src.git

• 빌드 및 디버그 도구 준비

  	- https://chromium.googlesource.com/chromium/src/+/refs/heads/main/docs/get_the_code.md
  	- 비주얼 스튜디오 2022
  	- sdk 10.0.22621.0

• fetch chromium 시 유의사항

  	- --no-history 플래그 줄 것
  		- 과거 히스토리 필요없으므로..
  		- git 다운 시 3시간 걸릴 걸 1시간으로 줄여줌

• 빌드 시 유의사항

  	- 환경 변수 관련
  		- depot_tools를 python, git보다 상위에 둘 것
  		- 환경 변수에 vs 설치 경로 추가 필요
  			- vs2022_install = C:\Program Files\Microsoft Visual Studio\2022\Professional
  			- 없으면 빌드 시도 시 vs 설치가 안되어 있다며 빌드 실패함
  	- 불필요한 옵션은 끌 것
  		- 예) js 디버깅할 것 아니면 v8 디버그 기능은 끈다
  			- v8_symbol_level = 0
  		- 첫 빌드에 48시간 정도 걸리므로 미리 계획을 잘 세울 것
  			- 재빌드는 코드 수정 범위에 따라 10분 ~ 1시간 정도 걸림
  		- 소스 및 빌드 결과물 용량 : 약 140GB

• 코드 수정 시 유의사항

  	- 크로미움 전체 코드를 한꺼번에 열었다간 VS 또는 PC가 다운됨
  	- 가급적이면 전체 코드는 다음 경로에서 확인
  		- https://chromium.googlesource.com/chromium/src.git/+/refs/heads/main/third_party/blink/public
  		- 검색하고 싶으면,
  			- https://source.chromium.org/chromium/chromium/src/+/refs/heads/main:third_party/blink/renderer/core/layout/layout_object.h;drc=7c39b16ecfc42db65732d1a011621edd79e2df8f;l=4205
  	- 수정하려면 모듈별로 열어서 수정할 것
  		- ex) 블링크만 열어서 수정

크로미움 소스 구조

전체

폴더	내용
android_webview	Android 소프트웨어의 web view를 나타내는 부분을 간략화해 interface로 제공해주는 소스들을 모아둔 곳
apps	Chrome 관련된 packaged app들이 존재
base	Chromium 내 모든 프로젝트에서 공유되는 부분 base 디렉토리에는 일반적인 string이나 일반적인 utility들
build	Build 와 연관된 설정들이 존재
cc	Chromium 내 compositor를 담당하는 부분
chrome	디렉토리 이름과 같이, chrome 브라우저 내 필요한 것들이 존재
component	Content module이 가지고 있는 모듈들이 저장된 곳 가장 최상위에서 사용되는 부분들이 여기에 저장되며, 공용으로 사용되는 것들이 많음
content	sandbox로 구성된 browser process에서 multiprocessing 동작을 수행할 수 있는 핵심 코드
device	Cross-platform
net	network 라이브러리
skia + third_party/skia	Google에서 개발한 skia graphic library가 존재하는 부분
sql	파일기반 데이터 베이스인 SQLite의 wrapper함수들이 존재하는 부분
third_party	크고 작은 외부 라이브러리들이 존재하는데, 여기에는 압축, 디코딩, web engine 부분들이 존재(당시, web engine은 webkit에서 fork한 후 third_party directory에 두고 수정한 방식으로 진행해왔다. 특히 blink에 주목, web engine은 blink 부분에 존재) …/blink/renderer 　- web engine의 핵심. 　- HTML을 화면에 뿌려주는 역할
ui/gfx	공유 graphic class 들이 존재한다. Chromium의 UI를 기반의 형태를 갖추고 있음
ui/views	UI 관련된 모든 것들이 존재 event 처리, UI 개발, rendering을 위한 부분
url	Google의 open source인 url parsing 동작을 하는 소스코드
v8	Javascript 파싱 및 동작을 위한 부분들을 담당한다. v8엔진도 구글에서 오픈소스로 제공되고 있음

블링크 엔진

폴더	설명
third_party/blink/	Chromium 소스 코드 내 Blink 렌더링 엔진의 기본 디렉터리
renderer/	코어 레이아웃, 렌더링 및 페인팅 등 대부분의 렌더링 코드가 여기 있음 　core/: DOM, CSS 및 레이아웃 개체 등 렌더링 엔진 전체에서 사용되는 클래스들 포함 　platform/: 그래픽, 네트워크 및 입력 등 　modules/: WebRTC, WebUSB 및 WebBluetooth 등의 모듈들
public/	Blink 렌더링 엔진용 공개 API. mojom 등
common/	렌더러와 브라우저 프로세스 간의 공유 코드.(주로 웹 플랫폼 기능 및 렌더러와 브라우저 간의 통신과 관련된 코드가 있다고 하는데 readme가 충분하지 않아보임..)
controller/	입력 처리, 탐색, 스레드 등 컨트롤러에 대한 코드
bindings/	웹 API를 V8 JavaScript 엔진 및 웹 IDL(인터페이스 정의 언어)과 같은 기본 C++ 구현에 바인딩하기 위한 코드
gpu/	GPU 가속 및 WebGL 렌더링과 관련된 코드
web_tests/	레이아웃 테스트 코드

레이아웃 매니저

• 크로미움의 ui를 그리는데에 사용되는 클래스
• blink의 layout과 유사한 구조지만, 렌더트리를 만들지 않고 즉시 렌더링한다는 특징이 있음

폴더	설명
ui/view/layout/	레이아웃 매니저와 렌더트리를 거치지 않는 노드들의 레이아웃
ui/view/layout/layout_manager.h	ui를 그리기 위해 레이아웃을 관리하는 클래스
ui/view/layout/table_layout.h	ui 요소를 테이블 형식으로 그리기 위해 사용됨
ui/view/layout/fill_layout.h	ui 요소를 사용 가능한 공간에 맞게 크기를 조절하여 중앙ㅇ에 배치하는데 사용됨
ui/view/layout/box_layout.h	특정 행이나 열 위치에 ui요소를 배치하는데 사용됨
ui/view/layout/animating_layout_manager.h	특정 레이아웃의 애니메이션에 사용됨

크로미움의 시작

크로미움의 시작

• 각 OS 별 시작 함수들

  	- src/chrome/app/chrome_exe_main_win.cc
  	- src/chrome/app/chrome_exe_main_mac.cc
  	- ...등

• 윈도우 시작함수

int APIENTRY wWinMain(HINSTANCE hInstance, HINSTANCE prev, wchar _t*, int);

• 함수 정의

  	- APIENTRY : 매크로. 윈도우용으로 빌드된 크로미움이라면 "WINAPI"가 들어감
  	- hInstance : 현재 인스턴스 핸들러
  	- prev : 이전 인스턴스 핸들러. 일반적인 호출 시엔 nullptr로써, 사용되지 않는 변수
  	- _t\* : 커맨드 라인으로 받는 인수. 일반적인 호출 시엔 nullptr로써, 사용되지 않는 변수
  	- int : 항상 0이고, 사용되지 않음. (변수명이 없음)
  		- 단, remote용 진입점 등 다른 곳에 구현된 wWinMain에서는 사용하고 있었음..


  • remote 등 특정한 상황에서는 2,3,4번째 인자가 사용되지만, 일반적인 실행 시에는 첫번째 인자 외에는 사용되지 않는 것으로 보인다.

• 함수 동작

  • base::CommandLine::Init() : 커맨드 라인 초기화하고, 프로세스의 종류를 가져옴. 상단의 코드들을 참고해보면 여기서는 브라우저 프로세스를 가져올 것으로 예상됨
  • GetModuleHandle() : 윈도우라면 이 함수에서 GetModuleHandleW 함수를 호출하며, 현재 프로세스의 관련 라이브러리들의 핸들러를 가져옴
  • 프로세스 유형에 따른 처리
    • CrashpadHandler() : 오류 처리
    • FallbackCrashHandler() : 커맨드 라인 인자로부터 뭔가를 받아서 처리하는데, 현재는 프로그램의 첫 시작이므로 nullptr이 전달되므로, 이 경우는 없을 것
  • AttemptFastNotify() : nullptr 전달하므로, 이 케이스 발생안함
  • RemoveAppCompatFlagsEntry() : 목적이 뭔지는 모르겠지만, 윈도우에 설정된 호환성 레지스트리 항목을 명시적으로 무시하는 함수로 보임.
  • MakeMainDllLoader() : 라이브러리들을 실행시킴. 여기서 부터 본격적으로 프로그램의 실행.
    - MainDllLoader::Launch() 함수가 호출됨

라이브러리 로드

• MainDllLoader::Launch()
  • 프로세스 타입 체크
    • empty() : 브라우저
    • !kNoSandbox() : 샌드박스
  • 프로세스가 브라우저거나 샌드박스라면, 샌드박스 초기화
  • Load(&file) : DLL 들을 로딩
  • chrome_main() : 각 DLL의 ChromeMain이라는 함수를 호출
    • 프로세스 타입에 따라서 함수명이 달라짐
    • BrowserMain()
    • RendererMain()

브라우저 프로세스

크로미움 프로세스의 종류

• 브라우저(outer browser process)

  	- 사용자 입력, 브라우저 UI, 다른 프로세스들 총괄

• GPU

  	- 렌더러가 생성한 skia 속성(그래픽 API)들을 받아서 픽셀을 칠함
  	- GPU 프로세스가 렌더러와 분리된 이유
  		- skia 또는 OpenGL 오류를 렌더러와 분리하여 렌더러를 보호
  		- 렌더러 프로세스는 CPU에 집중, GPU 프로세스는 GPU에 집중해 병렬로 동작하여 성능 향상

• 유틸리티

• 탭 프로세스(렌더러 프로세스, tab-specific renderer process)

  	- 해당 페이지 이름을 가진 프로세스
  	- 일반적으로 탭 한 개당 프로세스 1개
  		- 탭 별로 프로세스를 독립시켜 보안 강화(sandbox Model) => 보안, 안정성 강화
  	- Blink 엔진
  		- 페이지 렌더링 담당

• 예비 렌더러

• 서브 프레임

BrowserMain

• 프로그램 시작 시점에 실행되는 프로세스는 브라우저 프로세스이므로, DLL에서 실행하는 함수도 당연히 BrowserMain()
• 브라우저 프로세스는 크로미움 그 자체이며 outer browser process라고 한다. 반면 렌더링 프로세스는 브라우저 내의 웹 페이지 부분이며, 브라우저 프로세스에 의해 관리됨
• base::CurrentProcess::GetInstance().SetProcessType(base::CurrentProcessType::PROCESS_BROWSER) : 현재 프로세스를 브라우저 프로세스로 설정
• std::unique_ptr main_runner(BrowserMainRunnerImpl::Create()) : 프로세스 객체 생성
• main_runner->Initialize(std::move(parameters)) : 컴포넌트와 시스템 초기화
• main_runner->Run() : 브라우저 프로세스 실행. shutdown이 true가 될 때까지 무한 반복

main_runner->Initialize

• initialization_started_ : 브라우저 초기화가 한 번만 수행되도록 확인하는 플래그
• SkGraphics::Init() : Skia 그래픽 라이브러리 초기화
• gfx::InitializeFonts() : 시스템 글꼴 초기화
• BrowserMainLoop : 브라우저의 메인 이벤트 루프를 생성하고 초기화. 메인 루프는 이벤트 처리와 프로세스 간 메시지 전달을 관리. 컴포넌트 들도 이 때 초기화
  • main_loop_->Init()
  • main_loop_->CreateStartupTasks() : 브라우저 시작 시 수행할 작업들 생성. OS 별 설정과 브라우저의 주요 스레드를 생성.
• ui::InitializeInputMethod() : 사용자의 입력 방법 초기화(키보드, 마우스 관련 인듯)

main_loop_->init()

• StartupDataImpl startup_data = static_cast<StartupDataImpl>(parameters_.startup_data.get()) : startup 데이터가 있다면, 관련 스레드나 Mojo IPC suppor를 초기화
• parts_ = GetContentClient()->browser()->CreateBrowserMainParts(!!parameters_.ui_task) : 브라우저의 주요 구성 요소들을 초기화. 메인 이벤트들을 처리하고 ui 작업도 이 다음에 수행
• ContentBrowserClient 클래스 참고

ContentBrowserClient

• CreateBrowserMainParts()가 정의된 추상 인터페이스
• 종류
  • ChromeContentBrowserClient : 브라우저 프로세스 제어
  • ViewsContentBrowserClient : 데스크탑 UI 프레임 워크, 드디어 ui 그리는 부분 나옴.
  • ShellContentBrowserClient : ...모르겠음

렌더링 파이프 라인

렌더링 파이프라인

• 일반적인 브라우저의 렌더링 파이프라인(간략)

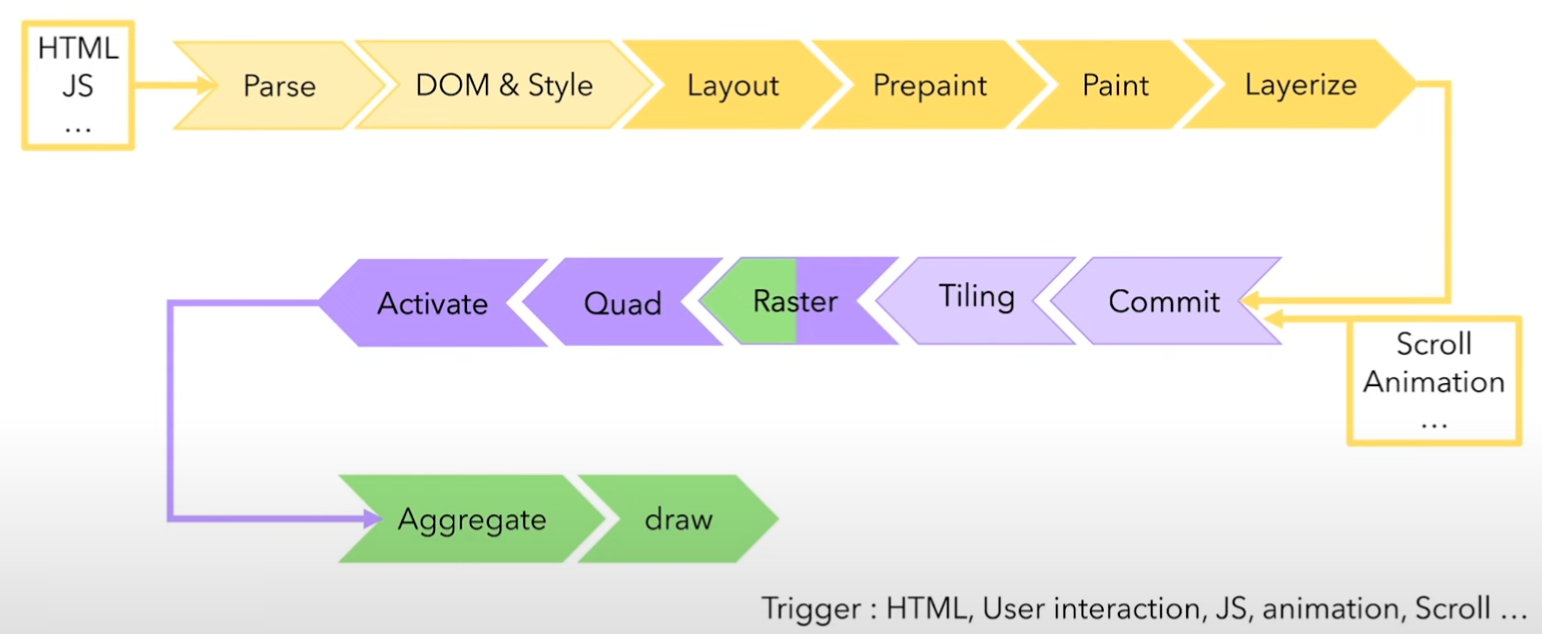

• 크로미움의 렌더링 파이프라인(상세)


• 렌더 프로세스

  	- Main Thread
  		- Parse, DOM&Style, Layout, Prepaint, Paint, Layerize
  	- Main Thread Helper
  	- Compositor Thread
  		- Commit, Tiling, Raster, Quad, Activate
  		- + 스크롤, 애니메이션 등 병렬로 처리할 기능들
  	- Compositor Thread Helper
  	- 기타
  		- web Worker
  		- Media, Audio etc..

렌더링 파이프라인 : 메인 스레드

• DOM을 Blink가 파싱해 GPU에서 처리할 수 있는 명령어로 변환하는 작업
• 시작 요건 : HTML, 사용자 상호작용, JS, Animation, 스크롤 등

• Parse



  - 파싱 과정을 거쳐 최종적으로 "DOM" 트리 생성
  - parse 동작 도중 중단이 되는 이유 => https://sia.codes/posts/render-blocking-resources/

• DOM&Style

  	- DOM : Document Object Model, 트리구조 형태의 HTML Tag 노드 리스트

  • Style : CSS

• Layout

  	- DOM 노드들의 위치와 크기 정보를 조회해 렌더트리를 만든다
  	- LayoutObject* LayoutObject::CreateObject(Element* element, const ComputedStyle* style, LegacyLayout legacy)
  		- element : Dom node
  		- style : ComputedStyle
  	- Dom node + Css = LayoutObject

• Prepaint



  - paint 준비, 레이어를 위한 과정
  	- 각 레이어에 적용할 효과들인 Property Tree 생성
  	- Property Tree : 레이어마다 적용할 효과를 나타내는 트리
  		- 참고 : https://developer.chrome.com/articles/renderingng-data-structures/
  - 레이어 : 화면에 보이는 요소들을 그룹 별로 묶은 것. 최종적으로 하나의 레이어로 합쳐짐

• Paint

  	- 앞서 계산된 위치, 크기 정보(render tree)와 스타일 정보(property tree)로 렌더링 함수 draw를 호출
  	- 각 레이어 별로 있던 property tree는 레이어가 묶이며 displayItems로 병합됨
  	- 참고 : https://debugger.skia.org/
  		- 위 사이트에서 displayItems의 항목으로 결과를 확인해볼 수도 있음

• Layerize

  	- 앞서 묶인 묶여진 레이어들의 목록 **Composited Layer List** 생성
  	- 렌더링은 각 레이어 단위로 이뤄짐

렌더링 파이프라인 : 합성 스레드(Compositor Thread)

• 합성

  	- 웹페이지의 각 요소를 레이어 별로 분리하여 각 레이어 별로 픽셀을 그리는 기능
  	- 레이어 단위로 다시 그릴 수 있는 등 성능 상 이점이 있음
  	- 레이어들이 최종적으로 하나의 웹페이지로 합쳐지기 때문에 합성이라 부르는 것으로 보임
  	- translate처럼 합성만 일어나는 애니메이션 css는 성능이 뛰어남

• commit

  	- composited Layer List가 Property Tree와 함께 합성 스레드로 복사됨
  	- 여기서 blink 엔진의 역할이 끝남
  	- 멀티 버퍼링 패턴
  		- Recyle Tree : 캐싱용 트리
  		- Pending Tree : 작업 중인 트리(현재 프레임)
  		- Active Tree : 작업 완료된 트리(이전 프레임)
  	- 메인스레드에서 HTML Tag를 파싱하고, JS 처리하는 등 바쁘더라도, commit은 메인스레드로부터 렌더링에 필요한 tree를 복사해 별도로 사용하기 때문에 화면에 끊임없이 렌더링을 할 수 있음

• Tiling

  	- Tile(타일)은 Raster의 작업단위
  	- 레이어를 작은 타일로 쪼개는 과정
  	- 이로써 스크롤 밖에 있는 Tile의 Raster는 생략 가능

• Raster

  	- Tile별로 draw 명령을 호출 -> GPU 메모리에 비트맵 저장
  	- GPU 하드웨어 가속기능을 사용한다면, Raster 과정에서 GPU가 연산을 대신해주기도 함

• Quad

  	- Raster된 타일의 위치에 대한 정보를 가짐
  	- Draw Rect, Draw Text -> Draw Quad 변경

• Activate

  	- Layer list -> (commit) -> pending tree -> (Raster) -> (Quad) -> Active Tree

  • activate된 quad들은 합성 프레임(Compositor Frame)으로 묶여 GPU에 전송됨

렌더링 파이프라인 : GPU 프로세스

• Aggregate

  	- Compositor Frame, 브라우저 프로세스(UI), 렌더러 프로세스(다른 탭, iframe) 등 화면에 그려야할 모든 프로세스가 집합

• Draw

  	- GPU 메인 thread에 올려진 skia 라이브러리에서 draw quad 명령이 수행되며 화면에 픽셀이 그려짐
  	- 렌더링 파이프 라인 종료

블링크 엔진 동작 - SPAN 렌더링

관련 소스

• src/third_party/blink/renderer/core/html/: 문단이나 개체 등을 비롯한 핵심적인 HTML 요소들이 여기 있음

• src/third_party/blink/renderer/core/layout/: 레이아웃 개체에 대한 코드

  	- layout_text.cc
  	- layout_inline.cc
  	- layout_box.cc
  	...등

• "레이아웃 객체"를 skia로 전달하여 렌더링하게 된다

  	- 예전에는 블링크 엔진에 다음 파일들이 있었는데, webkit으로부터 탈피하면서 변경됨
  	- HTMLTableElement.cpp -> html_table_element.cc
  	- LayoutTable.cpp -> ng/table/layout_ng_table.cc

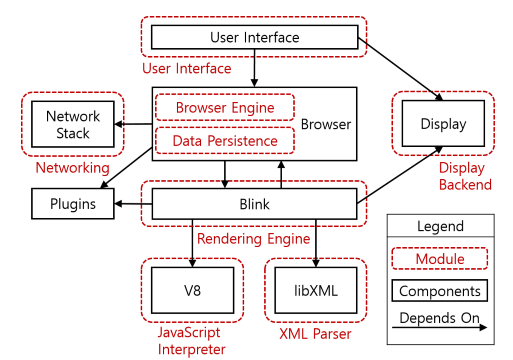

블링크 동작의 개요

레이아웃 객체

• 파싱된 요소가 skia에서 렌더링할 수 있는 모델이 된 것

• 렌더링 트리를 표현할 수 있는 노드 구조에 필요한 멤버들

  	- Node* node_: 레아아웃 객체의 DOM 노드 포인터
  	- LayoutObject* parent_: 렌더링 트리의 부모 레이아웃 객체에 대한 포인터
  	- LayoutObject* previous_sibling_ 및 LayoutObject* next_sibling_: 렌더링 트리에서 형제를 가리키는 포인터
  	- LayoutObject* first_child_ 및 LayoutObject* last_child_
  		- 렌더링 트리에서 레이아웃 객체의 첫 번째 및 마지막 자식을 가리키는 포인터
  	- scoped_refptr<const ComputedStyle> style_: 참조 횟수가 계산되는 스마트 포인터

• 레이아웃 위치 관련 멤버들

  - LayoutBoxModelObject* container_: 레이아웃 개체의 위치와 크기를 계산하는데 사용되는 기준이 됨
  	- LayoutUnit x_, y_, width_, height_: 레이아웃 개체의 위치(x 및 y 좌표)와 사이즈(너비 및 높이)
  	- LayoutRect visual_overflow_rect_ 및 LayoutRect layout_overflow_rect_
  		- 레이아웃 객체가 자시느이 영역을 넘어가는 경우를 표현
  		- 비주얼 오버플로는 그림자나 윤곽선 등, 레이아웃 오버플로는 텍스트나 이미지가 경계를 넘어가는 것을 표현
  	- LayoutObject* previous_in_flow_ 및 LayoutObject* next_in_flow_: inline 요소를 표현하는 것처럼 보임
  	- bool is_self_needs_layout_ 및 bool is_child_needs_layout_
  		- 자신 또는 자식 객체에 레이아웃을 업데이트 필요한지 여부

<span>의 처리 과정

1. 태그 파싱

• 참고 위치 : third_party/blink/renderer/core/html/parser/html_document_parser.cc

  • HTMLDocumentParser 클래스 참고

• 동작 과정

  • HTMLParserBase : HTMLDocument 문서가 로딩되면 이를 파싱하기 위해 초기화됨
  • HTMLTokenizer : HTML 콘텐츠들의 구조를 식별하고 토큰화
  • HTMLTreeBuilder : 토크나이저로 받은 토큰을 DOM 트리로 구성
  • HTMLScriptRunner : 파싱 중에 자바스크립트를 만나면 실행됨

2. 렌더 트리 구성

• 참고 위치 : third_party/blink/renderer/core/dom/node.cc

  • HTMLDocumentParser 클래스 참고

• 동작 과정

  • AttachLayoutTree(AttachContext& context) : 태그 파싱 중 새로운 element를 만나면 이 함수가 실행됨. 함수 마지막에 레이아웃 트리에 요소를 추가하며 종료되므로, 블링크의 시작과 끝을 담당한다고 봐도 무방함
  • CreateLayoutObject() : 인터페이스. 각 element별로 존재하여 자체 처리됨. 처리가 완료되면, LayoutInline, LayoutBlockFlow와 같은 레이아웃 개체를 생성

3. 레이아웃 객체 생성

• 참고 위치 : third_party/blink/renderer/core/layout/layout_object_factory.cc

• LayoutObjectFactory 클래스 참고

  • CreateLayoutObject()

  •   LayoutObject* LayoutObject::CreateObject(Element* element,
                                             const ComputedStyle& style,
                                             LegacyLayout legacy) {
      DCHECK(IsAllowedToModifyLayoutTreeStructure(element->GetDocument()));

      // Minimal support for content properties replacing an entire element.
      // Works only if we have exactly one piece of content and it's a URL, with
      // some optional alternative text. Otherwise acts as if we didn't support this
      // feature.
      const ContentData* content_data = style.GetContentData();
      if (!element->IsPseudoElement() &&
          ShouldUseContentDataForElement(content_data)) {
        LayoutImage* image = MakeGarbageCollected<LayoutImage>(element);
        // LayoutImageResourceStyleImage requires a style being present on the
        // image but we don't want to trigger a style change now as the node is
        // not fully attached. Moving this code to style change doesn't make sense
        // as it should be run once at layoutObject creation.
        image->SetStyleInternal(const_cast<ComputedStyle*>(&style));
        if (const StyleImage* style_image =
                To<ImageContentData>(content_data)->GetImage()) {
          image->SetImageResource(
              MakeGarbageCollected<LayoutImageResourceStyleImage>(
                  const_cast<StyleImage*>(style_image)));
          image->SetIsGeneratedContent();
        } else {
          image->SetImageResource(MakeGarbageCollected<LayoutImageResource>());
        }
        image->SetStyleInternal(nullptr);
        return image;
      } else if (element->GetPseudoId() == kPseudoIdMarker) {
        return LayoutObjectFactory::CreateListMarker(*element, style, legacy);
      }

      switch (style.Display()) {
        case EDisplay::kNone:
        case EDisplay::kContents:
          return nullptr;
        case EDisplay::kInline:
          return MakeGarbageCollected<LayoutInline>(element);
        case EDisplay::kBlock:
        case EDisplay::kFlowRoot:
        case EDisplay::kInlineBlock:
        case EDisplay::kListItem:
          return LayoutObjectFactory::CreateBlockFlow(*element, style, legacy);
        case EDisplay::kTable:
        case EDisplay::kInlineTable:
          return MakeGarbageCollected<LayoutNGTable>(element);
        case EDisplay::kTableRowGroup:
        case EDisplay::kTableHeaderGroup:
        case EDisplay::kTableFooterGroup:
          return MakeGarbageCollected<LayoutNGTableSection>(element);
        case EDisplay::kTableRow:
          return MakeGarbageCollected<LayoutNGTableRow>(element);
        case EDisplay::kTableColumnGroup:
        case EDisplay::kTableColumn:
          return MakeGarbageCollected<LayoutNGTableColumn>(element);
        case EDisplay::kTableCell:
          return MakeGarbageCollected<LayoutNGTableCell>(element);
        case EDisplay::kTableCaption:
          return MakeGarbageCollected<LayoutNGTableCaption>(element);
        case EDisplay::kWebkitBox:
        case EDisplay::kWebkitInlineBox:
          if (style.IsDeprecatedWebkitBoxWithVerticalLineClamp()) {
            return MakeGarbageCollected<LayoutNGBlockFlow>(element);
          }
          UseCounter::Count(element->GetDocument(),
                            WebFeature::kWebkitBoxWithoutWebkitLineClamp);
          return MakeGarbageCollected<LayoutNGFlexibleBox>(element);
        case EDisplay::kFlex:
        case EDisplay::kInlineFlex:
          UseCounter::Count(element->GetDocument(), WebFeature::kCSSFlexibleBox);
          return MakeGarbageCollected<LayoutNGFlexibleBox>(element);
        case EDisplay::kGrid:
        case EDisplay::kInlineGrid:
          UseCounter::Count(element->GetDocument(), WebFeature::kCSSGridLayout);
          return MakeGarbageCollected<LayoutNGGrid>(element);
        case EDisplay::kMath:
        case EDisplay::kBlockMath:
          return MakeGarbageCollected<LayoutNGMathMLBlock>(element);
        case EDisplay::kLayoutCustom:
        case EDisplay::kInlineLayoutCustom:
          return MakeGarbageCollected<LayoutNGCustom>(element);
      }

      NOTREACHED();
      return nullptr;
    }

    - 디스플레이 속성에 따라서 처리됨 (span은 보통 EDisplay::kInline)
    - 스위치 문에서 "kInline"일 경우, MakeGarbageCollected(element) 가 수행

  • MakeGarbageCollected(element)

    • 새로운 LayoutInline 객체를 생성하고 제공된 element로 초기화
    • 생성된 LayoutInline 개체는 가비지 컬렉터에서 관리하여, 불필요할 때 제거됨

  • LayoutInline 개체 생성 과정
    - 생성자 함수

    LayoutInline::LayoutInline(Element* element)
      : LayoutBoxModelObject(element), line_boxes_() {
      SetChildrenInline(true);
    }

    • LayoutInline::Layout()

      - LayoutInline 개체 및 자식에 대한 레이아웃 프로세스 시작

    • LayoutBlockFlow::LayoutInlineChildren()

      - LayoutBlock의 하위 클래스. LayoutInline 개체를 포함하여 인라인 하위 요소의 레이아웃 처리
      	- LayoutBlockFlow::Layout()
      	- LayoutBlockFlow 개체 및 자식의 레이아웃 프로세스 시작
      - LayoutBlockFlow::LayoutBlock()
      	- 하위 블록 수준에 있는 요소의 레이아웃 처리
      - LayoutBlockFlow::LayoutInlineChildren()
      	- LayoutBlockFlow 내에서 줄 바꿈, 플로팅 및 고정된 위치를 고려하여 인라인 요소인 자식들을 배치

    • LineLayoutAlgorithm 클래스

      - 줄에서 현재 가용한 너비 및 스타일 조건에 맞춰서 line에 inline element를 배치하거나 line break 수행
      - LineLayoutAlgorithm::LayoutLine()
      	- 인라인 콘텐츠의 한 줄을 배치
      	- 라인 내에서 인라인 요소의 위치를 결정하고 필요에 따라 line break
      - LineLayoutAlgorithm::ComputeInlinePositions()
      	- 텍스트 정렬, 맞춤 및 기타 스타일 규칙을 가지고 라인 내 인라인 요소의 수평 위치를 계산
      - LineLayoutAlgorithm::BreakLine()
      	- 가용한 너비 및 스타일에 따라 line break 결정

4. 스타일 적용

• 참고 위치 : third_party/blink/renderer/core/style/computed_style.h

  • ComputedStyle 클래스

• 동작 과정

  - ComputedStyle::Create() : 스타일 객체의 시작과 끝
  - StyleResolver : 스타일이 결정되는 객체. 일단 이 객체가 초기화되며 스타일 계산이 시작됨
  	- MatchAuthorRules() : 스타일 시트를 읽고 지정된 요소에 일치하는 css 규칙을 찾아 매칭
  	- CascadeAndApply()
  		- 스타일들의 우선순위 적용
  		- !important가 여기서 처리됨
  	- SetComputedStyle() : 계산된 스타일을 dom트리에 저장
  		- 저장 위치는 Element::InlineStyle() 메서드 참조

5. 레이아웃 트리 삽입

• 다시 node.cc로 돌아와서 AttachLayoutTree() 함수가 종료되며 레이아웃 트리에 삽입 완료

  void Node::AttachLayoutTree(AttachContext& context) {
  DCHECK(GetDocument().InStyleRecalc() || IsDocumentNode());
  DCHECK(!GetDocument().Lifecycle().InDetach());
  DCHECK(!context.performing_reattach ||
         GetDocument().GetStyleEngine().InRebuildLayoutTree());

  LayoutObject* layout_object = GetLayoutObject(); // 현재 노드와 관련된 레이아웃 객체를 가져옴
  DCHECK(!layout_object ||
         (layout_object->Style() &&
          (layout_object->Parent() || IsA<LayoutView>(layout_object)))); // 레이아웃 객체가 있으면 스타일이 있는지, 레이아웃의 부모 자식 관계를 확인

  ClearNeedsReattachLayoutTree(); //

  if (AXObjectCache* cache = GetDocument().ExistingAXObjectCache())
    cache->UpdateCacheAfterNodeIsAttached(this);

  if (context.performing_reattach)
    ReattachHookScope::NotifyAttach(*this);
  }

third_party/blink/renderer/core/html/html_table_element.cc
third_party/blink/renderer/core/layout/ng/table/layout_ng_table.h
