Voltage Amplifier

전압 이득(Voltage Gain) 계산

소스 전압원 VsV_s와 내부 저항 RsR_s가 있을 때, 입력 전압 VinV_{in}은 다음과 같이 계산된다.

Vin=RinRs+RinVsV_{in} = \frac{R_{in}}{R_s + R_{in}} \cdot V_s

출력 전압 VoutV_{out}은 부하 저항 RLR_L과 출력 저항 RoutR_{out}을 고려하여 다음과 같이 표현된다.

Vout=RLRL+RoutAVVinV_{out} = \frac{R_L}{R_L + R_{out}} \cdot A_V \cdot V_{in}

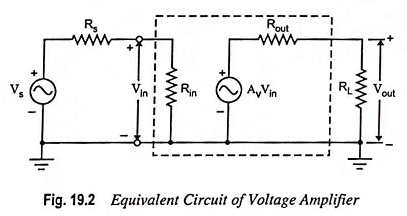

회로 개념도


전압 이득(Voltage Gain)과 dB 변환

전압 이득 AVA_V는 일반적으로 데시벨(dB) 단위로 표현되며, 다음과 같은 식으로 변환된다.

dB=20logAVdB = 20 \log A_V

이는 로그 스케일(log scale)로 표현되며, 전압 이득이 기하급수적으로 변화함을 나타낸다.


Conductance Amplifier (컨덕턴스 증폭기)

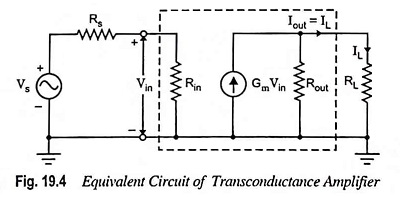

Conductance Amplifier

컨덕턴스 증폭기는 입력 저항 RiR_i과 출력 저항 RoR_o을 포함하며, 전류 제어 증폭기로 동작한다.

주요 요소

  • RiR_i (Input Resistance, 입력 저항)
  • gmg_m (Short-Circuit Transconductance, 단락 전도율)
    • RL=0R_L = 0으로 단락시키면, 출력 전류 IoutI_{out}이 부하 저항 RLR_L을 통해 흐르게 되어 gmg_m과 동일하게 동작한다.
  • RoR_o (Output Resistance, 출력 저항)

회로 해석

입력 전압 VinV_{in}은 다음과 같이 정의된다.

Vin=RinRs+RinVsV_{in} = \frac{R_{in}}{R_s + R_{in}} \cdot V_s

트랜스컨덕턴스 gmg_m을 고려하면, 출력 전류는 다음과 같이 표현된다.

gmVin=gm(RinRs+Rin)Vsg_m V_{in} = g_m \left(\frac{R_{in}}{R_s + R_{in}}\right) V_s

출력 전압 VoV_o는 출력 저항 RoR_o와 부하 저항 RLR_L이 병렬로 연결된 형태를 고려하여 다음과 같이 나타낼 수 있다.

Vo=gm(RinRs+Rin)Vs(Rout//RL)V_o = g_m \left(\frac{R_{in}}{R_s + R_{in}}\right) V_s \cdot (R_{out} // R_L)

여기서 Rout//RLR_{out} // R_LRoutR_{out}RLR_L의 병렬 조합을 의미한다.

즉,
Vo=gm(RinRs+Rin)VsRoutRLRout+RLV_o = g_m \left(\frac{R_{in}}{R_s + R_{in}}\right) V_s \cdot \frac{R_{out} R_L}{R_{out} + R_L}


Voltage Amplifier와의 비교

출력 전압 식을 다시 정리하면, 다음과 같은 형태로 변환할 수 있다.

Vo=(gmRout)(RinRs+Rin)VsRLRout+RLV_o = \left(g_m R_{out}\right) \left(\frac{R_{in}}{R_s + R_{in}}\right) V_s \cdot \frac{R_L}{R_{out} + R_L}

여기서 전압 이득 AvoA_{vo} 을 정의하면,

Avo=gmRoutA_{vo} = g_m R_{out}

즉, 전압 증폭기(Voltage Amplifier)와 동일한 형태의 식이 나타난다.

이것이 의미하는 바는,

  • 컨덕턴스 증폭기는 결국 전압 증폭기와 유사한 특성을 가지며, 차이점은 "전류 관점"에서 해석되느냐, "전압 관점"에서 해석되느냐의 차이이다.
  • 전류를 기준으로 보면 컨덕턴스 증폭기이고,
  • 전압을 기준으로 보면 전압 증폭기이다.

즉, 전압과 전류의 관계만 다를 뿐, 같은 원리를 공유하는 증폭기 모델이다.
