브라우저?
웹 페이지, 이미지, 비디오 등의 콘텐츠를 수신, 전송및 표현하는 소프트웨어
브라우저의 기능?
사용자가 선택한 자원을 서버에 요청하고 브라우저에 표시하는 것

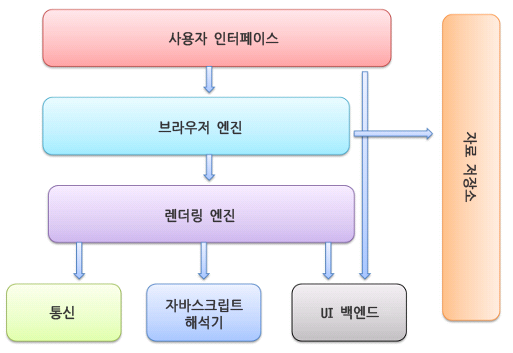

브라우저의 기본구조
- 사용자 인터페이스 - 주소표시중, 이전/다음버튼, 북마크 메뉴 등. 요청한 페이지를 보여주는 창을 제외한 나머지 모든 부분
- 브라우저 엔진 - 사용자 인터페이스와 렌더링 엔진 사이의 동작을 제어.
- 렌더링 엔진 - 요청한 콘텐츠를 표시. ex) HTML을 요청하면 HTML과 CSS를 파싱하여 화면에 표시함
- 통신 - HTTP 요청과 같은 네트워크 호출에 사용됨. 이것은 플랫폼 독립적인 인터페이스이고 각 플랫폼 하부에서 실행됨.
- UI 백엔드 - 콤보 박스와 창 같은 기본적인 장치를 그림. 플랫폼에서 명시하지 않은 일반적인 인터페이스로서, OS사용자 인터페이스 체계를 사용
- 자바스크립트 해석기 - 자바스크립트 코드를 해석하고 실행.
- 자료 저장소 - 자료를 저장하는 계층. 쿠키를 저장하는 것과 같이 모든 종류의 자원을 하드 디스크에 저장할 필요가 있다. HTML5 명세에는 브라우저가 지원하는 '웹 데이터 베이스' 가 정의되어 있다.
렌더링 엔진
요청받은 내용을 브라우저 화면에 표시하는일을 하는 엔진.
플러그인이나 브라우저 확장 기능을 이용해 PDF와 같은 다른 유형도 표기가 가능하다.
파이어폭스는 모질라에서 직접만든 게코(Geko)엔진을 사용하고 사파리와 크롬은 웹킷(Webkit)엔진을 사용한다.
동작 과정
렌더링 엔진은 통신으로 부터 요청한 문서의 내용을 얻는것으로 시작하는데, 문서의 내용은 보통 8KB 단위로 전송된다.
-

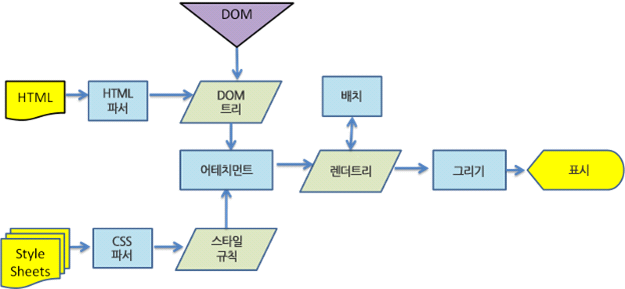

렌더링 엔진은 HTML문서를 파싱하고 '콘텐츠 트리' 내부에서 태그를 DOM 노드로 변환한다. 그 다움 외부 CSS파일과 함께 포함된 스타일 요소도 파싱한다. 스타일 정보와 HTML표시 규칙은 '렌더 트리' 라고 부르는 또 다른 트리를 생성한다.
-
렌더 트리는 색상 또는 면적과 같은 시각적 속성이 있는 사각형을 포함하고 있는데 정해진 순서대로 화면에 표시된다.
-
렌더 트리 생성이 끝나면 배치가 시작되는데 이것은 각 노드가 화면의 정확한 위치에 표시되는 것을 의미한다. 다음은 UI 백엔드에서 렌더 트리의 각 노드를 가로지르며 형상을 만들어 내는 그리기 과정이다.
-
일련의 과정들이 점진적으로 진행된다는 것을 아는 것이 중요하다. 렌더링 엔진은 좀더 나은 사용자 경험을 위해 가능하면 빠르게 내용을 표시하는데 모든 HTML을 파싱할 때까지 기다리지 않고 배치와 그리기 과정을 시작한다. 네트워크로부터 나머직 내용이 전송되기를 기다리는 동시에 받은 내용의 일부를 먼저 화면에 표시하는 것이다.
렌더링 엔진 동작 과정
1. DOM 트리 구축
- 브라우저는 서버로부터 HTML문서를 모두 전달 받는다.
- 어휘와 구문을 분석하여 HTML 문서를 파싱하고, 파싱트리를 생성한다. 문서 파싱은 브라우저가 코드를 이해할수 있는 구조로 변환 하는 것을 의미
- 파싱 트리를 기반으로 DOM 요소와 속성 노드를 가지는 DOM 트리를 생성한다.
2. CSSOM(CSS Object Mode) 생성
- 1에서 DOM을 생성할 때 거쳣던 과정을 CSS에 반복한다.
- 브라우저가 이해하고 처리할 수 있는 형식으로 변환된다.
3. 렌더 트리(DOM + CSSOM)생성
- DOM 트리가 구축이 되어가는 동안 브라우저는 DOM Tree를 기반으로 렌더 트리를 생성한다. 문서를 시각적인 구성요소로 만들어주는 역할을 한다.
4. 렌더 트리 배치
- 렌더링 트리는 위치와 크기를 가지고 있지 않기 때문에, 객체들에게 위치와 크기를 결정해준다.
5. 렌더 트리 그리기
- 렌더 트리의 각 노드를 화면의 픽셀로 나타낸다.
- 렌더 트리 그리기가 완료되면, 화면에 콘텐츠가 표현된다.
