AimOffset

레인보우 식스 시즈, 타르코프 등 많은 FPS 장르의 게임들이 그렇듯, 마우스를 움직인다고 캐릭터의 하반신까지 전부 돌아가진 않는다.
만약 하반신까지 돌아갈 경우, 발이 목표 회전까지 미끄러지듯 움직이기 때문에 부자연스럽다.
그래서 언리얼은 상반신만 움직일 수 있도록 AimOffset을 마련해뒀다.

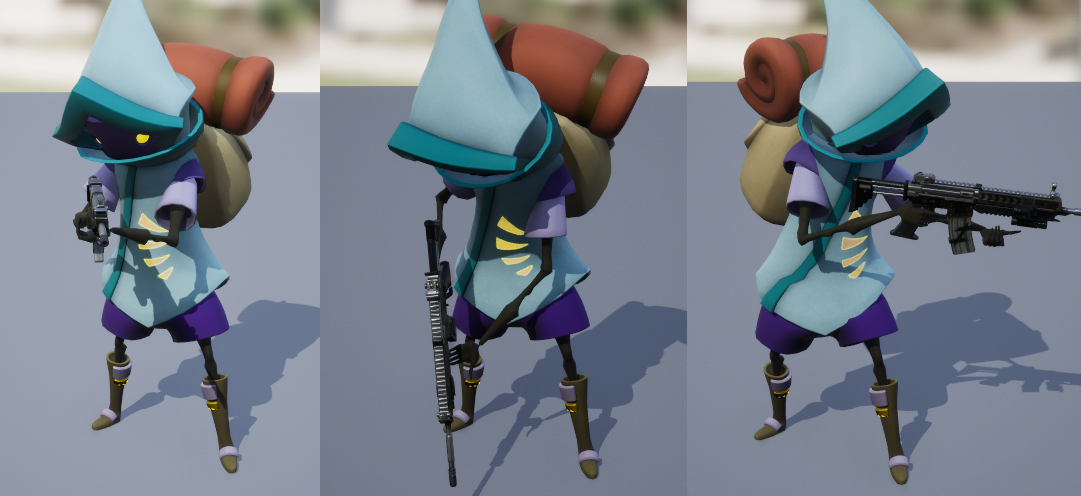

준비물은 1프레임짜리 애니메이션 에셋이다.

이런 1프레임짜리 애니메이션 에셋을 9개 준비한다.
가운데 정면, 가운데 위, 가운데 아래, 왼쪽 정면, 왼쪽 위...
이렇게 총 9개 준비하면 된다.

이걸 AimOffset 안에 넣어주면 자연스럽게 Blend된다.
비조준 시, 조준 시 모두 만들어준다.

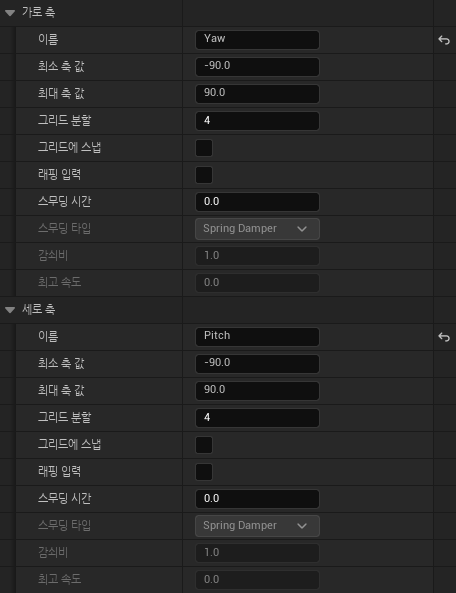

가로, 세로 축 설정은 이렇다.

// BlasterCharacter.cpp
AO_Yaw = GetBaseAimRotation().Yaw
AO_Pitch = GetBaseAimRotation().Pitch;

캐릭터에게 float 변수를 선언하고, 자신이 바라보는 Yaw 방향과 Pitch 방향을 Tick으로 업데이트한다.

// BlasterAnimInstance.cpp
	AO_Yaw = BlasterCharacter->GetAO_Yaw();
	AO_Pitch = BlasterCharacter->GetAO_Pitch();

	if (AO_Pitch > 90.f && !IsLocallyControlled())
	{
		// pitch의 270 ~ 360을 -90 ~ 0 으로 바꾸는 과정
		FVector2D InRange(270.f, 360.f);
		FVector2D OutRange(-90.f, 0.f);
		AO_Pitch = FMath::GetMappedRangeValueClamped(InRange, OutRange, AO_Pitch);
	}

Getter함수로 열어둔 두 변수를 AnimInstance로 가지고 온다. 단, pitch는 Replicate 되는 과정에서 음수로 넘어갈 경우 360으로 복제하기 때문에, 이를 수정하는 로직도 작성했다

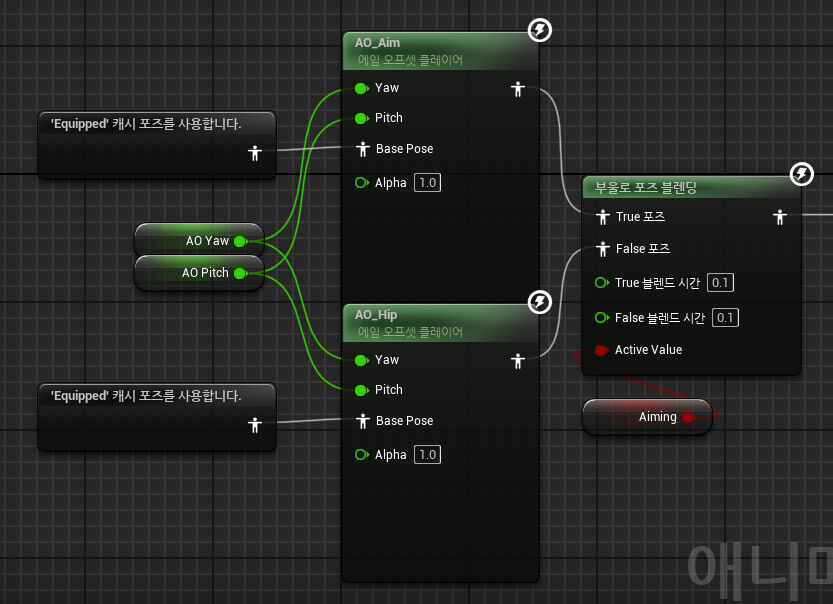

만들어뒀던 Equipped 캐시포즈를 가져와 AO_Yaw와 AO_Pitch를 넣어주고, 마찬가지로 캐시 포즈로 만들어준다.

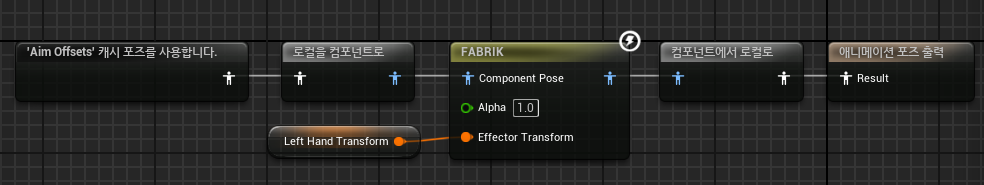

저번 FABRIK 포스팅에 있던 게 이거다.

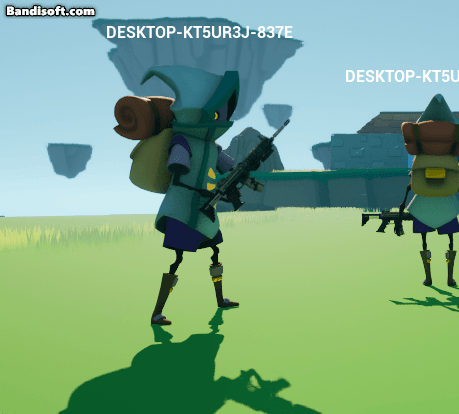

잘 작동하는 모습이다.
하지만 아직 하반신이 돌아가는 모습을 만들어주지 않았다. 화면을 좌우로 90도 넘게 돌리면 다리를 움직여 보는 방향으로 움직이게 해줄 거다.

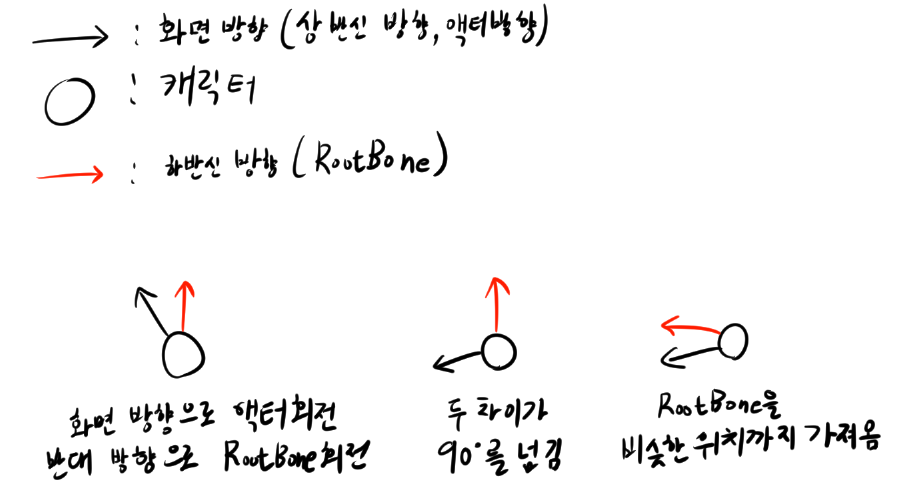

작동 원리는 이렇다.

// BlasterCharacter.cpp
void ABlasterCharacter::AimOffset(float DeltaTime)
{
	...

	if (Speed == 0.f && !bIsInAir) // 가만히 서있고 점프 안 할 때
	{
		FRotator CurrentAimRotation = FRotator(0.f, GetBaseAimRotation().Yaw, 0.f);
		FRotator DeltaAimRotation = UKismetMathLibrary::NormalizedDeltaRotator(CurrentAimRotation, StartingAimRotation);
		AO_Yaw = DeltaAimRotation.Yaw;
		if (TurningInPlace == ETurningInPlace::ETIP_NotTurning)
		{
			InterpAO_Yaw = AO_Yaw;
		}
		bUseControllerRotationYaw = true;
		TurnInPlace(DeltaTime);
	}
	if (Speed > 0.f || bIsInAir) // 움직이거나 점프 중일 때
	{
		StartingAimRotation = FRotator(0.f, GetBaseAimRotation().Yaw, 0.f);
		AO_Yaw = 0.f;
		bUseControllerRotationYaw = true;
		TurningInPlace = ETurningInPlace::ETIP_NotTurning;
	}

	AO_Pitch = GetBaseAimRotation().Pitch;
	if (AO_Pitch > 90.f && !IsLocallyControlled())
	{
		// pitch의 270 ~ 360을 -90 ~ 0 으로 바꾸는 과정
		FVector2D InRange(270.f, 360.f);
		FVector2D OutRange(-90.f, 0.f);
		AO_Pitch = FMath::GetMappedRangeValueClamped(InRange, OutRange, AO_Pitch);
	}
}

void ABlasterCharacter::TurnInPlace(float DeltaTime)
{
	if (AO_Yaw > 90.f)
	{
		TurningInPlace = ETurningInPlace::ETIP_Right;
	}
	else if (AO_Yaw < -90.f)
	{
		TurningInPlace = ETurningInPlace::ETIP_Left;
	}
	if (TurningInPlace != ETurningInPlace::ETIP_NotTurning)
	{
		InterpAO_Yaw = FMath::FInterpTo(InterpAO_Yaw, 0.f, DeltaTime, 4.f);
		AO_Yaw = InterpAO_Yaw;
		if (FMath::Abs(AO_Yaw) < 15.f)
		{
			TurningInPlace = ETurningInPlace::ETIP_NotTurning;
			StartingAimRotation = FRotator(0.f, GetBaseAimRotation().Yaw, 0.f);
		}
	}
}

움직이거나 점프할 땐 이런 회전이 필요없으므로 AO_Yaw와 StartingAimRotation을 0으로 한다.

가만히 서있는 경우 CurrentAimRotation을 선언, 캐릭터의 Yaw값을 담고
DeltaAimRotation을 선언, StartAimRotation과 CurrentAimRotation을 비교해 변화량을 담는다.
AO_Yaw에도 해당 Yaw값을 담아준다.
회전이 필요하지 않으면(아직 90도를 넘지 않았다면) InterpAO_Yaw에도 그대로 담아준다.
액터 방향이 곧 화면 방향이므로 bUseControllerRotationYaw를 true로 바꿔준다.

그 뒤 TurnInPlace로 진입

AO_Yaw의 절댓값이 90을 넘기면(StartingAimRotation과 CurrentAimRotation의 Yaw 값이 90 이상 차이가 나면)

회전이 필요하기 때문에 Enum의 값을 변경하고
InterpAO_Yaw를 0까지 점진적으로 변화시키며
해당 값을 AO_Yaw로 넣어준다
만약 AO_Yaw의 절댓값이 15이하인 경우(액터 방향과 루트본의 방향의 차이가 15 이하인 경우)
회전이 필요 없음을 알리고 StartingAimRotation을 현재 방향으로 초기화한다.

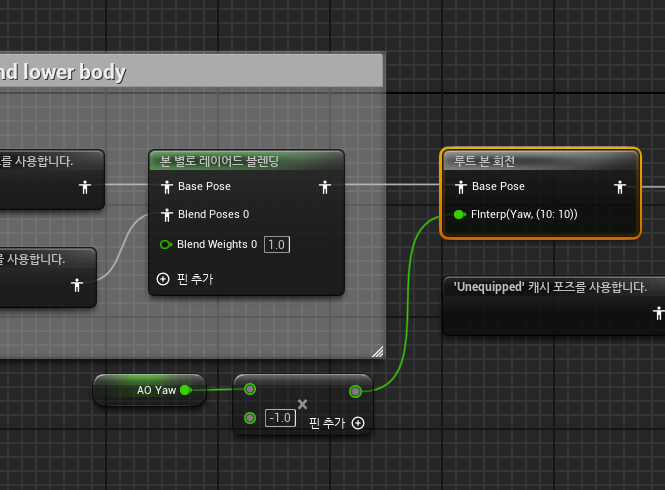

AnimBP에 AO_Yaw값을 이용한 루트 본 회전을 넣어준다.

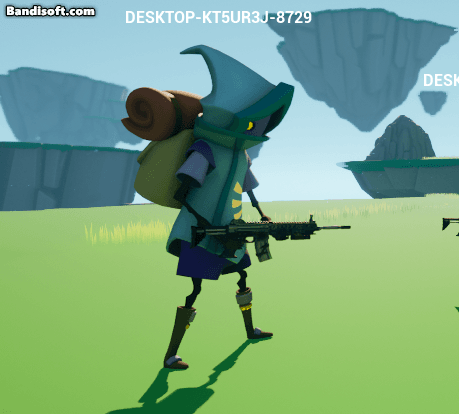

결과는 이렇다.
다행히도 잘 작동하는 모습이다.
