게이트는 커패시턴스 성분이 있어서 pdt발생, pdt관리 조절 중요
pn접합다이오드

-자연 전위생성

npn
트랜지스터-tran-sister
저항이 변한다

공핍영역이 커패시터의 저장 처럼 작용->pdt의 주범

크기가 작을수록 pdt감소->나노공정 중요

버퍼와 not게이트로써의 사용
pdt->트랜지스터 충전에의해 영향->저항과 연관->면적,길이

JK플립플롭

https://www.slideserve.com/garrett-potts/flip-flop
11입력을 받아도 부정출력이 안나오게끔 한 회로

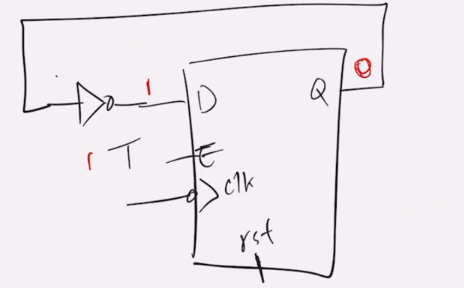

한쪽에 not게이트 붙이면 D플립플롭으로 사용 가능

T플립플롭

JK입력을 하나로 묶은 플립플롭
D->T 도 가능

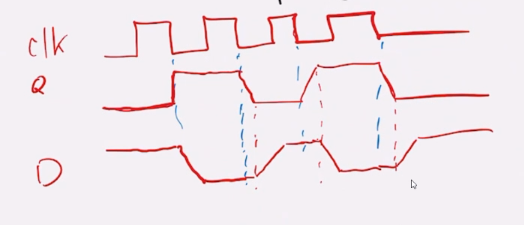

하강엣지

module T_flip_flop_n(
    input clk, reset_p,
    input t,
    output reg q);

    always @(negedge clk or posedge reset_p)begin
        if(reset_p)q=0;
        else begin
            if(t)q=~q;
            else q=q;
        end
    end

endmodule

상승엣지

module T_flip_flop_p(
    input clk, reset_p,
    input t,
    output reg q);

    always @(posedge clk or posedge reset_p)begin
        if(reset_p)q=0;
        else begin
            if(t)q=~q;
            else q=q;
        end
    end
endmodule

dpt가 길어지면 클럭을 넘어가서 오류(예상동작대로 작동안함)

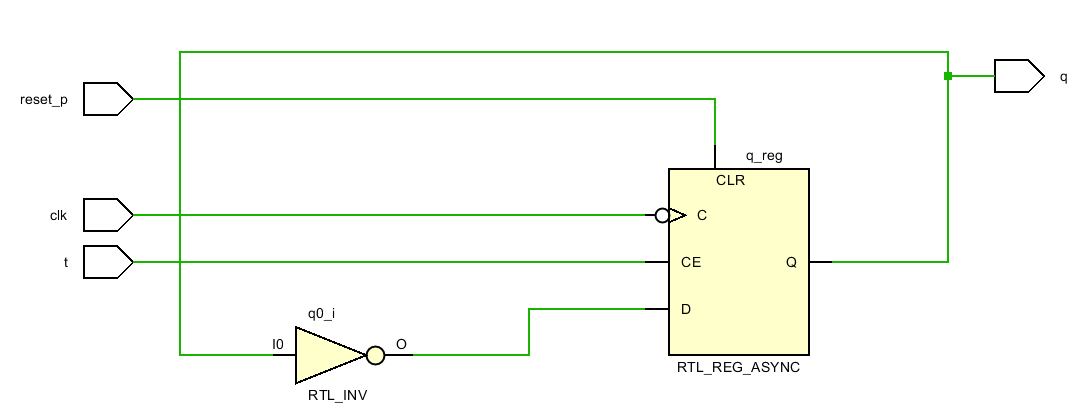

비바도 회로 디자인

CE(chip enable)

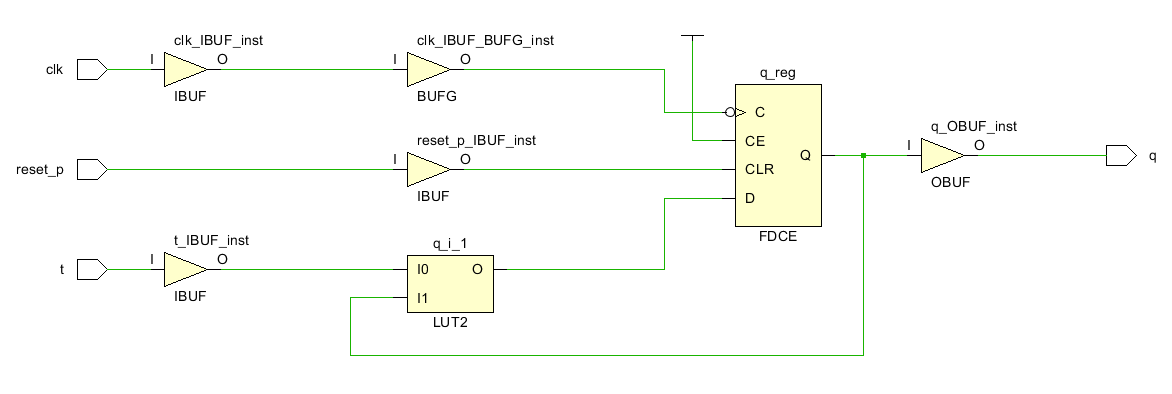

보드에 합성

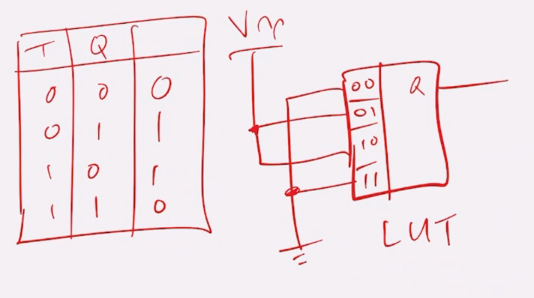

NOT게이트를 lut을 통해 구현 lut(32비트짜리), T입력과 같이 엮어서 사용

lut과 D플립플롭을 합쳐 T플립플롭으로 동작

신호 s(T,Q)
