HAProxy 로드밸런싱

유정빈·2026년 4월 23일

1. HAProxy란 무엇인가?

HAProxy(High Availability Proxy)는 고가용성(HA), 로드밸런싱, 그리고 TCP(L4) 및 HTTP(L7) 기반의 프록시 기능을 제공하는 강력한 오픈소스 소프트웨어입니다.

초당 수백만 건의 커넥션을 처리할 수 있는 압도적인 성능을 자랑하며, 실습 인프라에서 HAProxy는 시스템 전체의 트래픽을 통제하는 '단일 진입점(Single Point of Entry)' 역할을 수행합니다.

HAProxy의 핵심 기술적 특징

Event-Driven 및 Single-Process 모델:
Apache와 같은 멀티 스레드/프로세스 방식이 아닌, 이벤트 기반의 비동기 아키텍처를 사용하여 메모리 사용량이 극도로 적고 컨텍스트 스위칭 오버헤드가 없습니다.
L4 / L7 로드밸런싱 동시 지원:
IP와 Port 기반의 빠른 L4 라우팅은 물론, HTTP 헤더, 쿠키, URI 패턴 등을 분석하여 세밀하게 분기하는 L7 라우팅까지 모두 완벽하게 지원합니다.
무중단 설정 반영 (Zero-Downtime Reload):
설정 파일(haproxy.cfg)을 수정하고 리로드할 때, 기존에 맺어져 있던 클라이언트의 연결(Session)을 끊지 않고 새 설정으로 전환할 수 있습니다.
강력한 헬스 체크(Health Check):

백엔드 서버의 포트 응답뿐만 아니라, 특정 HTTP 상태 코드까지 확인하여 세밀하게 장애 서버를 판별하고 트래픽을 차단(Failover)합니다.

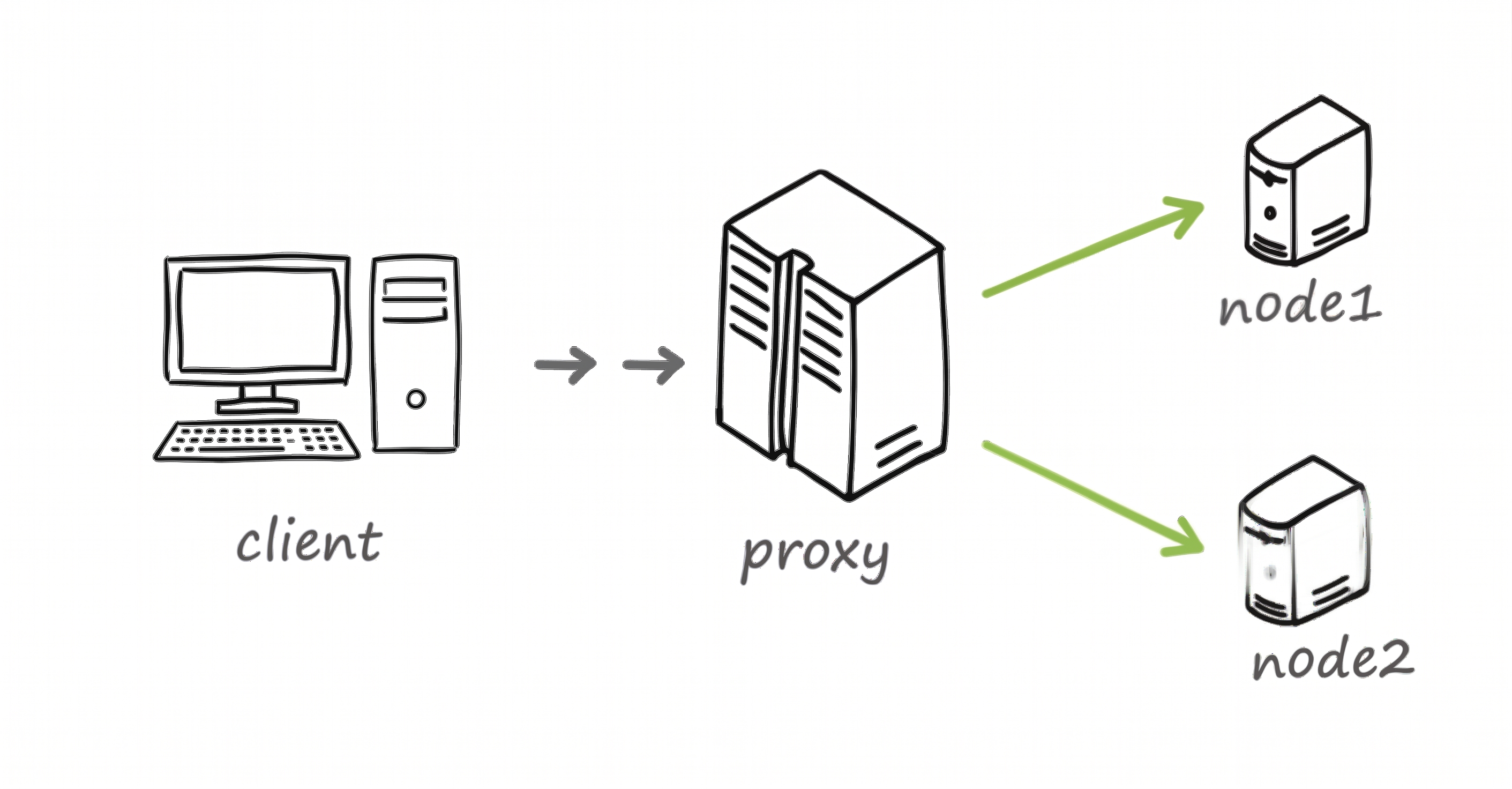

이러한 특징 덕분에 클라이언트는 백엔드 서버의 개별 IP를 알 필요 없이, 로드밸런서의 IP로만 요청을 보내면 HAProxy가 설정된 알고리즘(Round Robin 등)에 따라 최적의 서버로 트래픽을 분산하고 무중단 서비스를 달성합니다.

2. 개요 및 실습 환경 구성

이번글은 고양(Goyang) IDC 물리 서버 환경의 사설 네트워크 내에서 가동되는 HAProxy를 활용하여 트래픽 제어 시스템을 구축하고 검증한 과정을 담고 있습니다.

네트워크 접속 환경 및 구조

실습 인프라는 고양 IDC에 구축된 물리 서버 클러스터를 기반으로 합니다. 안전하고 폐쇄적인 관리를 위해 다음과 같은 네트워크 구조를 채택했습니다.

VPN 직결 (보안 터널링): 관리자는 외부에서 공공 인터넷을 타고 들어오는 대신, WireGuard SSL/VPN을 통해 사설 네트워크 대역(192.168.1.0/24)에 안전하게 직접 합류합니다.
노드 제어: 사설망 진입 후, 망 내에 이미 구축되어 있는 3대의 서버(Load Balancer 1대, Web Server 2대)를 실습용 타겟 노드로 활용하여 로드밸런싱 아키텍처를 구현하고 제어합니다.

3. HAProxy 핵심 설정 파일 (`haproxy.cfg`) 구조

HAProxy의 모든 트래픽 제어는 haproxy.cfg 설정 파일을 통해 이루어집니다. 설정 파일은 여러 섹션으로 나뉘어 구성됩니다.

3.1. 섹션(Section)별 주요 옵션

섹션명	역할	주요 파라미터 (옵션)
`global`	전역 설정 (HAProxy 자체의 실행 환경)	`daemon`: HAProxy를 백그라운드(데몬)로 실행합니다. 미지정 시 포그라운드로 실행되므로 `&`가 필요합니다. `maxconn`: 서버 시스템(`ulimit -n`)이 허용하는 최대 동시 연결 수를 지정합니다.
`defaults`	이후 섹션들에 공통으로 적용될 기본값	`mode`: 프록시 작동 방식을 지정합니다. (`http`, `tcp`, `health`) `timeout connect`: LB가 백엔드 서버와 연결을 맺을 때까지의 제한 시간입니다. `timeout client`: 외부 클라이언트로부터 데이터를 받거나 보낼 때의 제한 시간입니다. `timeout server`: LB가 백엔드 서버로부터 응답을 받을 때까지의 제한 시간입니다.
`frontend`	외부 클라이언트 트래픽의 수신 진입점	`bind`: 수신 대기할 IP 주소와 포트를 지정합니다. (예: `bind *:80`) `default_backend`: 수신한 트래픽을 포워딩할 기본 백엔드 그룹의 이름을 지정합니다.
`backend`	실제 트래픽을 처리할 뒷단의 서버 그룹	`server <name> <IP>:[port]`: 트래픽을 전송할 실제 목적지 서버들을 명시합니다.
`listen`	`frontend`와 `backend`를 한 번에 설정 (단축)	주로 HAProxy 상태 모니터링 페이지(Stats) 등을 간단히 설정할 때 사용합니다.

3.2. HAProxy 밸런싱(Balance) 알고리즘

backend 섹션에서 트래픽을 어떤 규칙으로 분산할지 결정하는 핵심 옵션입니다.

roundrobin: 가장 기본적인 방식으로, 등록된 서버들에 순서대로 균등하게 트래픽을 전송합니다.
static-rr: 서버마다 weight(가중치)를 부여하여, 그 비율에 따라 트래픽을 전송합니다. (예: 9:1 비율 배포)
balance url_param: HTTP GET 요청의 파라미터를 분석하여 조건에 맞는 서버로 트래픽을 보냅니다. (조건 미달 시 라운드로빈)
balance hdr(<name>): HTTP 헤더 값을 분석하여 특정 헤더(예: 베타 유저 헤더)를 가진 요청만 특정 서버로 보냅니다. A/B 테스트에 유리합니다. (조건 미달 시 라운드로빈)

4. 인프라 실습 구성

컴포넌트	사설 IP 주소	역할	소프트웨어 (Docker)
haproxy-lb	192.168.1.172	리버스 프록시 및 로드밸런서	HAProxy
ha-web-01	192.168.1.185	웹서버 v1 (Blue)	Nginx
ha-web-02	192.168.1.228	웹서버 v2 (Green)	Nginx

서버 애플리케이션 인터페이스 (v1 vs v2)

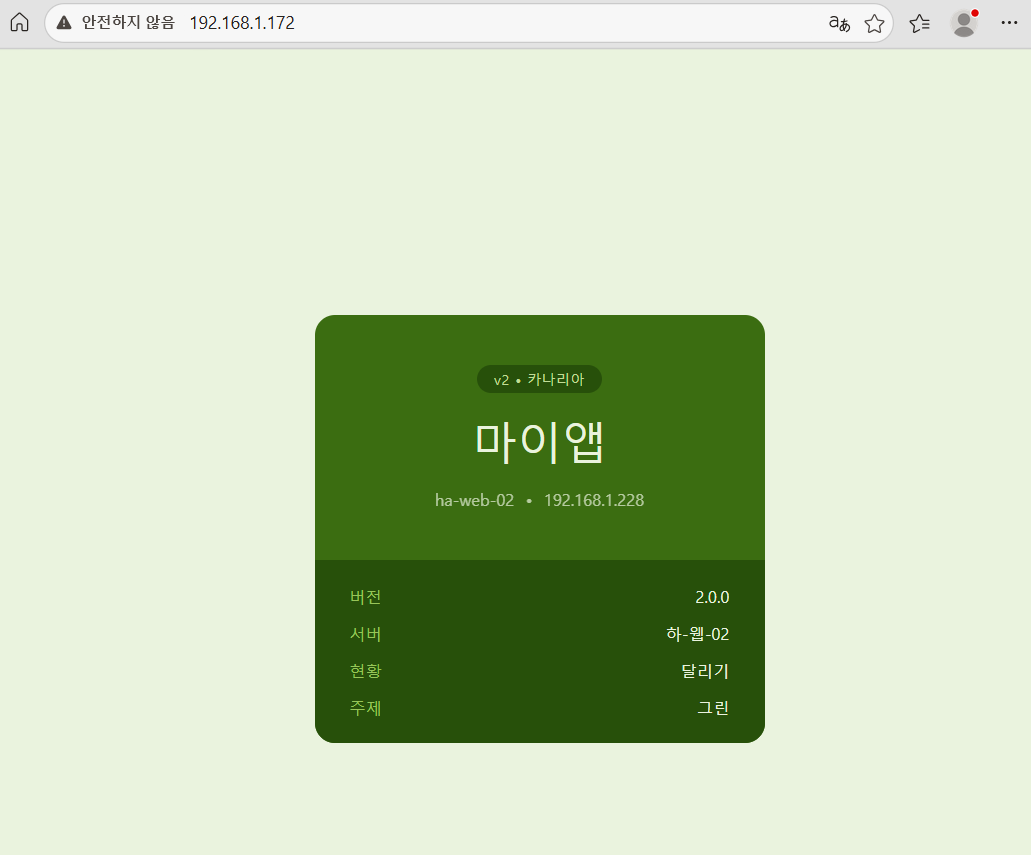

ha-web-01 (v1 Stable)	ha-web-02 (v2 Canary)

위 이미지는 각 노드가 제공하는 실제 웹 인터페이스입니다. 로드밸런싱 결과에 따라 클라이언트는 위 두 화면 중 하나가 나타나게 됩니다.

인프라 논리 아키텍처

graph TD
    subgraph "Administrator Environment"
        Admin[Administrator] -->|WireGuard VPN Tunnel| PrivateLAN[Goyang Private LAN: 192.168.1.0/24]
    end

    subgraph "Target Infrastructure (Private)"
        PrivateLAN -->|Direct Control/SSH| LB[haproxy-lb: 172]
        PrivateLAN -->|Direct Control/SSH| Web1[ha-web-01: 185]
        PrivateLAN -->|Direct Control/SSH| Web2[ha-web-02: 228]

        LB -->|Traffic Distribution| Web1
        LB -->|Traffic Distribution| Web2
    end

5. 로드밸런싱 검증 시나리오

Scenario 01: Round Robin 로드밸런싱

목적: 유입 트래픽을 두 대의 백엔드 서버에 균등하게 분산한다.

설정 (haproxy.cfg):

backend web_servers
    balance roundrobin
    server web01 192.168.1.185:80 check
    server web02 192.168.1.228:80 check

검증 및 결과:

# 사설망 내부에서 LB 노드 호출 테스트
for i in {1..10}; do curl -s http://192.168.1.172 | grep -o 'v[12]'; done


결과 :  v1 v2 v1 v2 v1 v2 v1 v2 v1 v2

Scenario 02: Health Check & Failover

목적: 특정 서버 장애 감지 시, 가용 가능한 노드로 트래픽을 자동 전환한다.

설정:

server web01 192.168.1.185:80 check inter 3s rise 2 fall 3
server web02 192.168.1.228:80 check inter 3s rise 2 fall 3

검증 절차:
1. ha-web-02 컨테이너 중지: docker stop nginx-web
2. 사설망 내 호출 결과 v1으로만 트래픽이 집중됨을 확인.

검증 및 결과

ha-web-01 (v1 Stable)	ha-web-02 (v2 Canary)

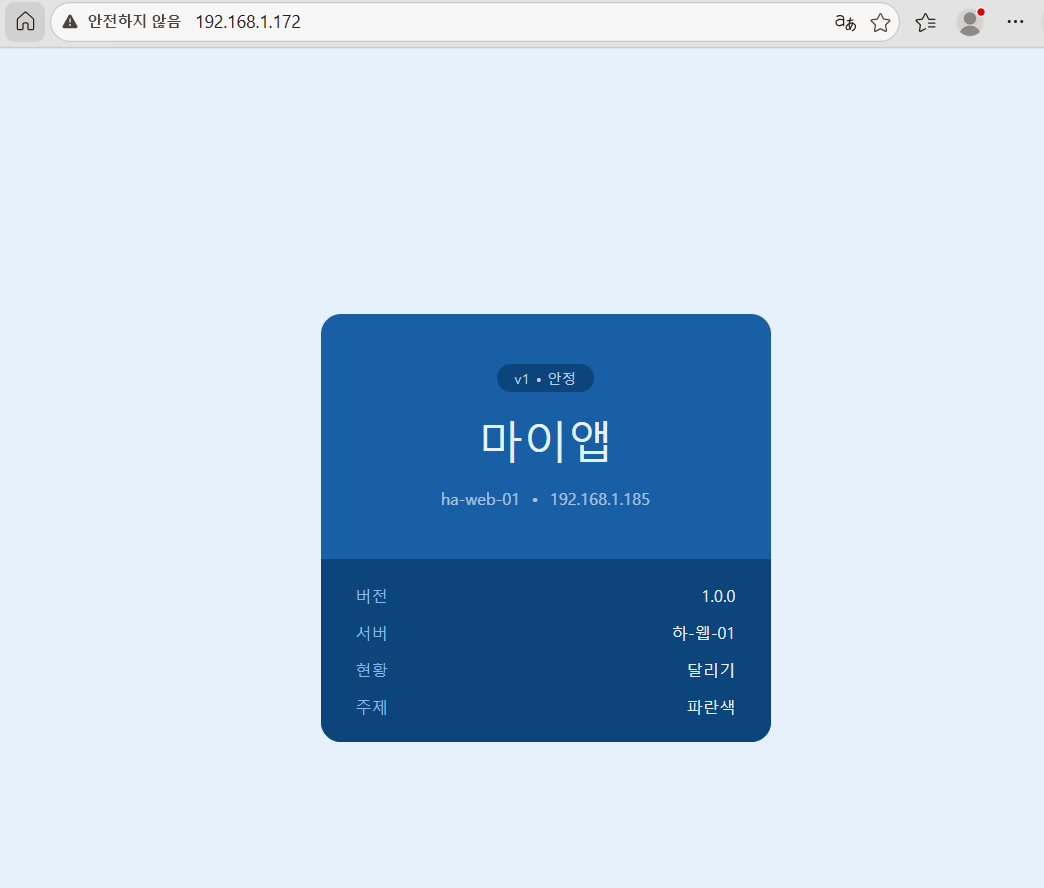

LB IP 접속 시: 기존에 v1과 v2로 분산되던 요청이 이제는 정상 상태인 ha-web-01 (v1)으로만 100% 집중됩니다. 사용자는 서버 한 대가 죽었음에도 불구하고 서비스 중단을 경험하지 않습니다.

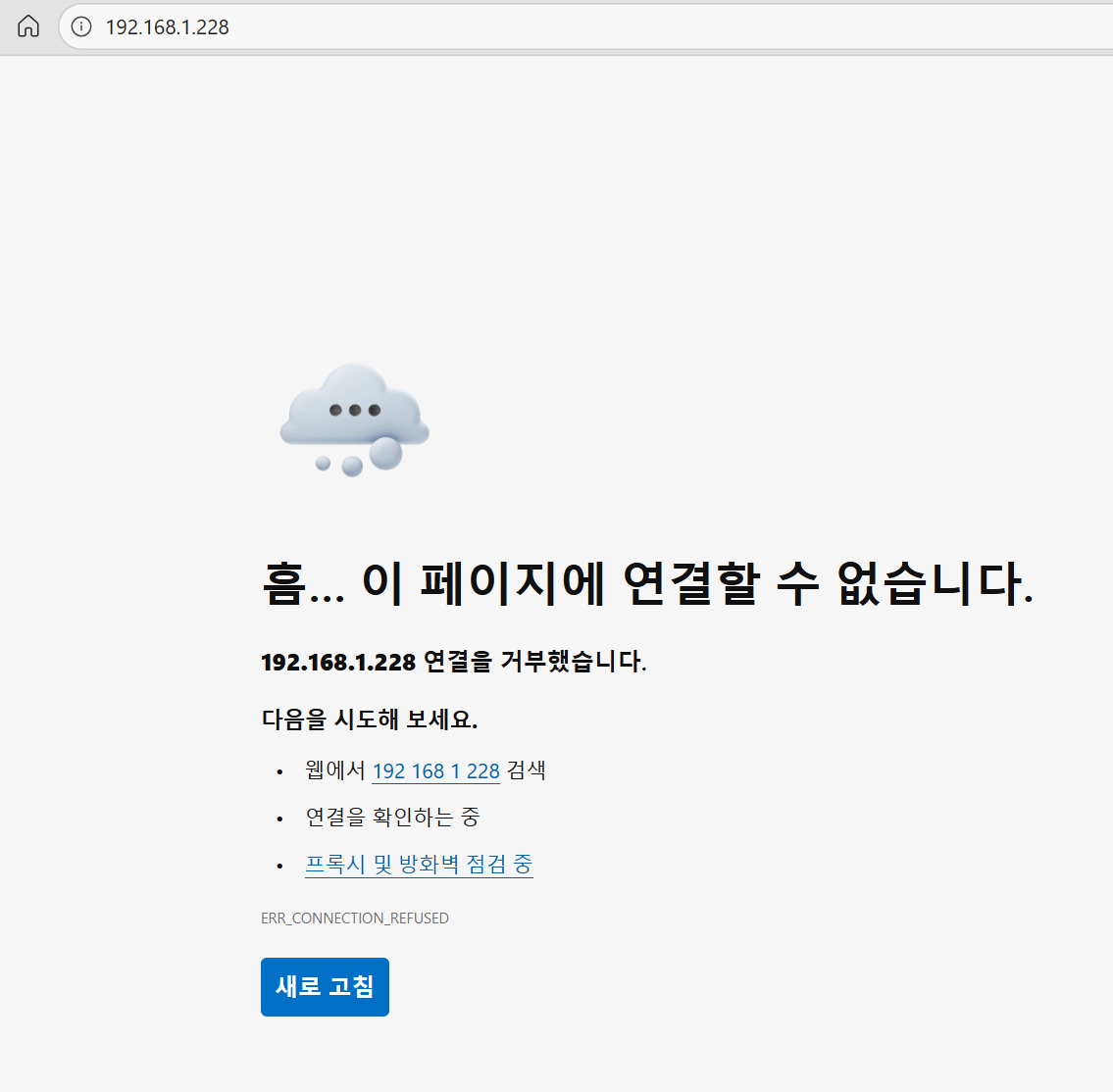

개별 Node IP 접속 시: 장애가 발생한 192.168.1.228 (v2)로 직접 접속을 시도할 경우, 웹 서비스(Nginx) 프로세스가 중단되었으므로 '연결 거부(Connection Refused)' 혹은 '페이지를 찾을 수 없음' 오류가 발생합니다.

Scenario 03: ACL 헤더 기반 라우팅

목적: 특정 조건(HTTP 헤더)을 만족하는 요청만 특정 백엔드 노드로 전달한다.

설정:

frontend http_front
    bind *:80
    acl is_beta hdr(X-Beta-User) -i true   # 헤더 조건 정의
    use_backend beta_server if is_beta      # 조건 충족 시 v2로
    default_backend web_servers             # 기본은 roundrobin

backend beta_server
    server web02 192.168.1.228:80 check    # 베타 유저 전용

backend web_servers
    balance roundrobin
    server web01 192.168.1.185:80 check weight 9
    server web02 192.168.1.228:80 check weight 1

흐름

요청 들어옴
    ↓
X-Beta-User: true 헤더 있어?
    ├── YES → beta_server → web02 (v2 초록색 고정)
    └── NO  → web_servers → web01 90% / web02 10%

검증 및 결과

# 일반 유저
for i in {1..10}; do curl -s http://localhost | grep -o 'v[12]'; done

결과 : v1 v1 v1 v1 v1 v1 v1 v1 v2 v1

# 베타 유저 (헤더 포함)
for i in {1..10}; do curl -s -H "X-Beta-User: true" http://localhost | grep -o 'v[12]'; done

결과 : v2 v2 v2 v2 v2 v2 v2 v2 v2 v2
