Node Balancer를 이용하여 Linode VM 이중화 구성 (with terraform)

백준호·2024년 2월 25일

Akamai cloud linode terraform

terraform을 이용하여 linode VM 이중화 구성 및 트래픽 분산 실습.
apache, nginx 서버를 각각 1대 생성하고 L4 switch를 이용하여 부하를 분산시키게 구성한다.

아키텍처 다이어그램

2개의 Linode 가상머신 인스턴스에 docker를 설치하고 각각 nginx, apache 이미지를 pull 받아 3000번 호스트 포트를 연결하여 실행한다.
docker 설치, nginx, apache 컨테이너 생성은 모두 bash 스크립트로 제작 후 StackScript를 이용하여 VM 생성 시 자동으로 실행되도록 구성한다.
round robin 로드 밸런싱 정책을 사용하여 번갈아가며 nginx, apache 서버 화면이 보이도록 구성한다.
단순하게 ip와 port를 기반으로 트래픽을 라우팅하기 때문에 L4 스위치로서 node balancer 서비스를 사용한다.
ubuntu22.04 운영체제를 사용하여 가상머신을 생성한다.

Stack Script

docker 설치, nginx, apache 컨테이너 생성 bash 스크립트를 작성하고, 이를 VM 생성 시 자동으로 실행할 수 있게 StackScript 리소스를 생성한다.

bash script

nginx 서버

#!/bin/bash

#install docker
apt-get update -y
apt-get install apt-transport-https ca-certificates curl gnupg-agent software-properties-common
curl -fsSL https://download.docker.com/linux/ubuntu/gpg | apt-key add -
add-apt-repository "deb [arch=amd64] https://download.docker.com/linux/ubuntu $(lsb_release -cs) stable"
apt-get install docker-ce docker-ce-cli containerd.io -y
#run nginx container
docker run --rm -d -p 3000:80 --name=nginx nginx

apache 서버

#!/bin/bash

#install docker
apt-get update -y
apt-get install apt-transport-https ca-certificates curl gnupg-agent software-properties-common
curl -fsSL https://download.docker.com/linux/ubuntu/gpg | apt-key add -
add-apt-repository "deb [arch=amd64] https://download.docker.com/linux/ubuntu $(lsb_release -cs) stable"
apt-get install docker-ce docker-ce-cli containerd.io -y
#run apache container
docker run --rm -d -p 3000:80 --name=apache httpd

Stack Script

resource "linode_stackscript" "install_docker_nginx" {
  label       = "docker-nginx-ss"
  description = "install docker and run nginx"
  script      = file("./files/install-docker-nginx.sh")
  images      = ["linode/ubuntu22.04"]
}

resource "linode_stackscript" "install_docker_apache" {
  label       = "docker-apache-ss"
  description = "install docker and run apache"
  script      = file("./files/install-docker-apache.sh")
  images      = ["linode/ubuntu22.04"]
}

Linode 가상머신

nginx, apache 컨테이너를 실행할 가상머신을 정의한다.
linode node balancer는 가상머신에 트래픽을 분산할 때 private ip를 대상으로 트래픽을 분산한다. 따라서 private_ip = true 속성을 사용하여 가상머신에 private ip를 할당한다.
private ip는 192.168.128.0/17 대역 안에서 동적으로 할당된다.
위에서 작성한 stack script id를 추가하여 가상머신 생성 시 정의한 stack script가 실행되도록 한다.

resource "linode_instance" "nginx" {
  label     = "nginx"
  image     = "linode/ubuntu22.04"
  region    = "jp-osa"
  type      = "g6-standard-1"
  root_pass = var.instance_password

  private_ip = true

  stackscript_id = linode_stackscript.install_docker_nginx.id
}

resource "linode_instance" "apache" {
  label     = "apache"
  image     = "linode/ubuntu22.04"
  region    = "jp-osa"
  type      = "g6-standard-1"
  root_pass = var.instance_password

  private_ip = true

  stackscript_id = linode_stackscript.install_docker_apache.id
}

Firewall

로컬 PC에서 VM 인스턴스에 접속할 수 있게 22번 포트를 개방해주고, node balancer에서 오는 3000번 포트로의 트래픽을 허용한다.
linode node balancer는 자신의 private ip가 동적으로 바뀐다. 따라서 특정 ip만을 firewall에 허용해서 트래픽을 허용할 수 없다.
따라서 node balancer private ip 범위인 192.168.255.0/24 대역을 열어준다.

resource "linode_firewall" "backend_backend_firewall" {
  label = "backend-fw"

  inbound {
    label    = "allow-ssh"
    action   = "ACCEPT"
    protocol = "TCP"
    ports    = "22"
    ipv4     = ["0.0.0.0/0"]
		ipv6.    = ["::/0"]
  }

  inbound {
    label    = "allow-nb-traffic"
    action   = "ACCEPT"
    protocol = "TCP"
    ports    = "3000"
    ipv4     = ["192.168.255.0/24"]
  }

  inbound_policy = "DROP"

  outbound_policy = "ACCEPT"

  linodes = [linode_instance.nginx.id, linode_instance.apache.id]
}

node balancer는 80번 포트에서 오는 트래픽을 허용한다.

resource "linode_firewall" "nb_fw" {
  label = "nb-fw"

  inbound {
    label    = "allow-http"
    action   = "ACCEPT"
    protocol = "TCP"
    ports    = "80"
    ipv4     = ["0.0.0.0/0"]
    ipv6     = ["::/0"]
  }

  inbound_policy = "DROP"

  outbound_policy = "ACCEPT"

  nodebalancers = [linode_nodebalancer.backend_nb.id]
}

Node Balancer

80번 포트를 리스닝 하고 있도록 구성하고, 들어온 트래픽을 round robin 방식으로 2개의 서버에 분산시킨다.

resource "linode_nodebalancer" "backend_nb" {
  label  = "backend-nb"
  region = "jp-osa"
}

resource "linode_nodebalancer_config" "backend_nb_config" {
  nodebalancer_id = linode_nodebalancer.backend_nb.id
  port            = 80
  protocol        = "http"
  check           = "none"
  stickiness      = "none"
  algorithm       = "roundrobin"
}

vm 구성이 바뀌었을 때 terraform 반영이 실패하는 이슈가 linode provider 자체적으로 있어 lifecycle.replace_triggered_by meta-argument를 사용하여 강제로 재생성 하도록 구성한다.

resource "linode_nodebalancer_node" "nginx_nb_node" {
  nodebalancer_id = linode_nodebalancer.backend_nb.id
  config_id       = linode_nodebalancer_config.backend_nb_config.id
  address         = "${linode_instance.nginx.private_ip_address}:3000"
  label           = "nginx-node"

  lifecycle {
    // Tell Terraform to implicitly recreate the NodeBalancer node when
    // the target instance has been marked for recreation.
    // See: https://github.com/linode/terraform-provider-linode/issues/1224
    replace_triggered_by = [linode_instance.nginx.id]
  }
}

resource "linode_nodebalancer_node" "apache_nb_node" {
  nodebalancer_id = linode_nodebalancer.backend_nb.id
  config_id       = linode_nodebalancer_config.backend_nb_config.id
  address         = "${linode_instance.apache.private_ip_address}:3000"
  label           = "apache-node"

  lifecycle {
    // Tell Terraform to implicitly recreate the NodeBalancer node when
    // the target instance has been marked for recreation.
    // See: https://github.com/linode/terraform-provider-linode/issues/1224
    replace_triggered_by = [linode_instance.apache.id]
  }
}

전체 코드

Github Repository

실습 결과

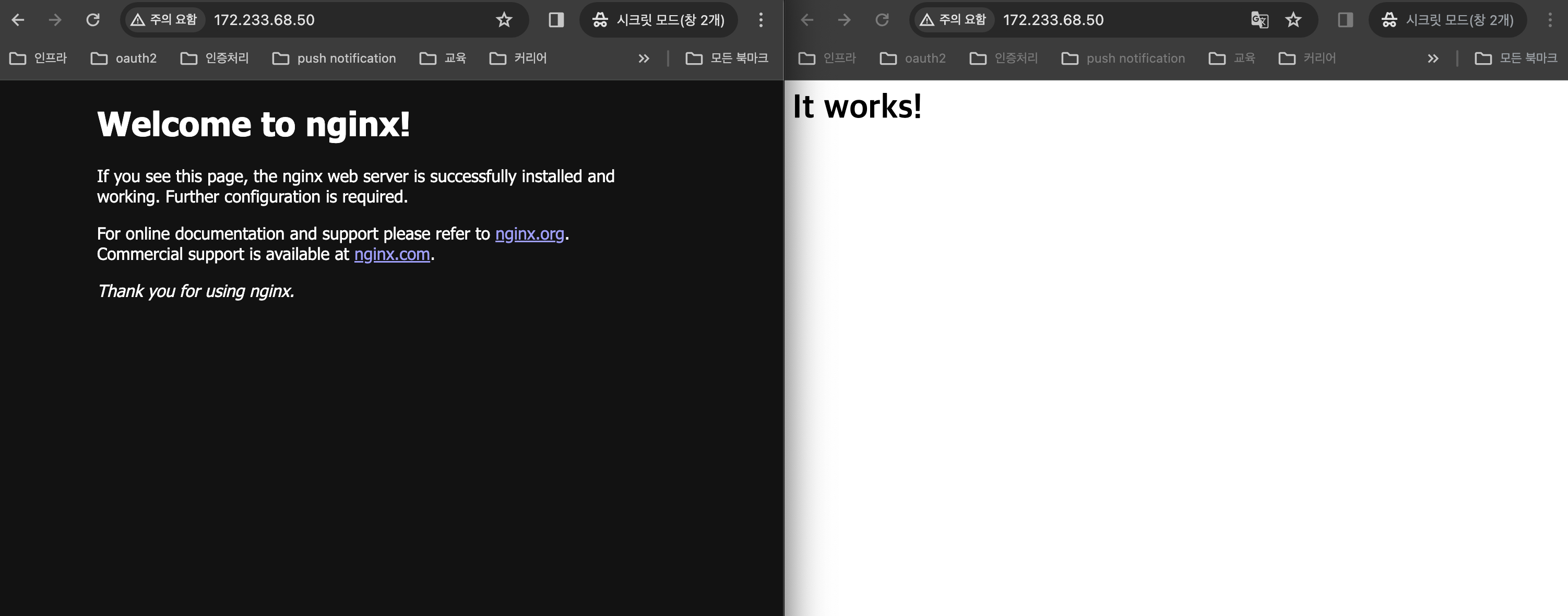

새로고침을 누를 때마다 nginx, apache 서버 메인 화면이 번갈아 나오며 정상적으로 트래픽이 분산되는 것을 확인할 수 있다.
