Working with a Transit AS
- Transit AS
->서로간의 통신을 할때 반드시 거쳐야하는 AS(Service Provider)
-EBGP는 AS가 나와 다르면 TTL=1로 전송된다.
-IBGP는 TTL=255
용어 BGP // 스위치 블랙홀 // 라우터 블랙홀
- BGP는 자기가 받은 외부 정보를 내부 모든 라우터에게 전달한다.
AS-Path Processing in IBGP
- IBGP Sessions 은 물리적링크 외로 논리적으로 full-mesh로 연결되어야 한다.
- BGP split Horizon : loop을 막기위해 IBGP로 받은 정보는 다른 IBGP로 전달하지 않는다.
-> IBGP로 업데이트를 전달할때는 attributes값이 변경되지 않기 때문에
스플릿호라이즌 : 내가 받은 광고 해당 인터페이스에 광고를 하지 않는다.
- IBGP Full Mesh
- IBGP는 loopback interface로 neighbor를 맺는다.
Transit Network Using External Next Hops
- 서로간의 회사가 맞이보고 있는 구간 :DMZ 구간
- Redistribute connected를 준다.
- Passive interface를 준다.
- Alternate Design : Edge router
Edge Router : EBGP를 맺고 있는 Router
next-hop-self
-> configuration (neighbor (IP-Addr) next-hop-self
-> 상대방과 neighbor를 맺고 있는 interface로 변경된다.
EBGP 와 IBGP의 차이
ISP가 고객과 연결된 링크를 BGP로 광고해준다.
EBGP multihop (default 255)
-> 정확하게 지정해주어여 한다.
-> 한 ISP와 두개이상의 연결이 이어진경우 내부에서 EBGP 로 loopback으로 neighbor를 맺고 싶다면 EBGP Multihop으로 TTL 값을 조정해주고 이어지는 Interface 끼리 서로간의 Static을 사용하여 경로를 지정해준다.
- 문제점
EBGP는 default TTL=1 이기 때문에 Direct Connect check라는 기능이 있기때문에 바로 백업으로 변경된다.
-> EBGP MultiHop으로 TTL 값을 변경하면 해당 기능이 disable된다.
no outgoing Interface가 없기 때문에 Next-hop을 찾기 위해 두번 lookup을 한다.
Packet이 처음 들어왓을 경우만 prossece로 처리 하고 나머지는 H/W로 처리하는 기술들
prossecing Swiching : RIB에서 Lookup 후 경로로 찾아가는 방식
Fast swiching
Optimal Swiching
CF Swiching
Routing Protocols in t Transit(AS)
- BGP 는 모든 External routes + BGP로 advertisement 하는 Network
- Session이 끊기지 않고 Next-hop을 찾기 위해 IGP를 사용한다.
Configuring IBGP
-
neighbor (IP-Add) update-source (interface)
-> 어떤 interface와 neighbor를 맺을것인가를 설정 -
distance bgp (external internal local)
-> local(내가 광고한 network)BGP selection
-
longest-match로 인해서 ISP와 직접 연결된 고객의 정보를 전달하며 그외에는 0.0.0.0/0(defaualt route)로 전달한다.
전용선 속도 T1(1.544MB) OC3(155MB)
-
Best-Path 를 순차적으로 비교하며 찾기때문에 계산하는 속도가 일반적인 느리다.
ISP 사이에 Multihomed로 연결되어 있을 경우 고객이 절대 Transit AS가 되면 안된다. (^$)
주 ISP는 고객이 사용하는 IP만 Permit 하게 정책을 세워주고 다른 ISP에도 해당 Network 정보를 전달해줘야한다(고객orISP)
Employing AS-Path Filters
- 특정 AS 번호를 차단하는 경우 regular expressions를 통해서 Filtering 한다.
|x x x x| : 시작을나타내는 파이프 와 마지막의 파이프, 사이에 공백문자 - 해당 number가 한번이라도 포함되면 Permit 한다.
- |(pipe)가 사이에 입력하면 or 개념

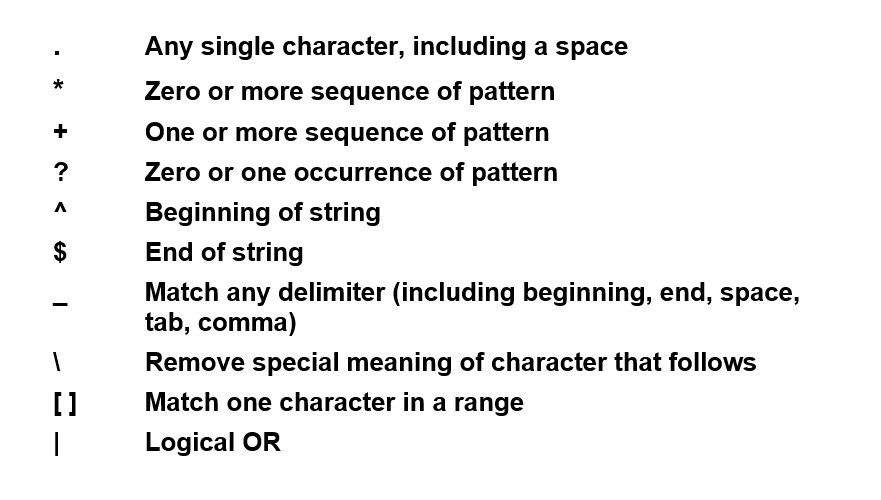

- Characters
->ex[1234] or [1-4]
.(dot) : Any Single Character
^ (hat) : 시작을 나타내는 |(pipe)
$ : 끝을 나타내는 |(pipe)
-: 숫자나 문자는 안된다. 특수기호만 가능(beginning, end, white space, tab, comma)
*: 없거나 뒤에 무한대로 같아도 된다.
?: 없거나 같은 1개
+: 같은 1개와 무한대로 같다
\1:바로 앞에 것에 대한 copy

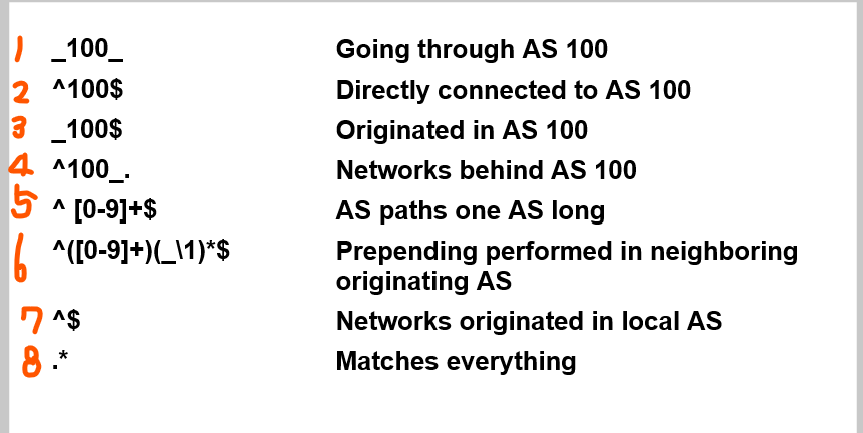

Commonly Used Characters in Expressions
문제 풀이
- 전체에서 AS100번이 포함
- ISP에서 고객의 AS번호를 Permit할때 사용 (단하나의 AS만)
- AS100 에서 시작한 것을 필터링
- AS100 뒤에 있는 모든 네트워크
- 전체 하나의 AS
- 하나의 AS와 반복되는 AS
- AS번호가 없는것 local AS
- permit Any (모든것)
AS-Path Filters
- show ip bgp regexp () 로 확인
- show ip as-path-access-list [filter list]
-> inbound 정책은 update를 서로 주고 받아야 적용된다.
Prefix-lists
Preifix-list 적용 후 Fiter-list가 적용된다.
Outbound Route Filtering (참고사항)
- 상대방에도 Enable 요청을 해야해서 현재 잘 사용하지 않는다.
- Send <-> received
- received 쪽에서 Clear를 해줘야 정책설정이 적용된다.
Route-Map
BGP Route-map continue
- continue 다음으로 바로 적용할때는 number(name)을 입력하지 않아도 된다
- 컨티뉴 후 매치되지 않으면 그전의 조건만 가지고 전달된다.
- 상위 continue로는 다시 돌아갈수 없다.
- Database와 가장 가까운 곳에 설정한다.
문제풀이
RIP 은 연결된 route에서 광고
다른 route는 각자가 network를 광고
R4장비에서 C1_R4가 보낸 정보중 MED값을 확인
R6장비에서 MED값이 있는지 확인
R10장비에서 MED값을 확인(MED값이 없어야한다)
네트워크에서 해당 hop정보를 모르기 때문에 route-table에 학습되지 않는다.
nexthop-self
clear ip bgp
- AS 3번째가 3
^[0-9]+[0-9]+_3
Traditional filtering Limitaions
- 새로운 정책이 적용할때 Update가 되어야 정책이 적용된다.
- clear ip bgp*
- clear ip bgp (IP)|(peer-group-name)
- best-path를 재계산하는 시간이 오래걸린다.
Soft Reconfiguration
- Outbound는 configurable 없이 eabled 된다.
- InBound는 모든 DB는 Memory에 저장이 된다.
Soft Reset Enhancement
Route Refresh
- ORF 기능
- CISCO CODE 128번 // 표준 CODE 2번
문제
Best-path를 AS 3번째가 3->4 로 변경
