산업용 디스플레이는 공장 설비, 자동화 장비, 의료 기기, 에너지 시스템, 교통 장비, 키오스크, HMI 패널, 임베디드 제어 제품에서 중요한 역할을 한다. 사용자는 디스플레이를 통해 장비 상태를 확인하고, 설정을 변경하며, 경고 메시지를 보고, 장비를 조작한다. 그래서 산업용 제품에서 디스플레이는 단순한 화면 부품이 아니라 사용자와 기계를 연결하는 핵심 인터페이스다.
일반 소비자용 디스플레이와 산업용 디스플레이는 목표가 다르다. 소비자용 화면은 주로 얇은 디자인, 색감, 가격, 엔터테인먼트 경험을 중심으로 설계된다. 반면 산업용 디스플레이는 장시간 동작, 넓은 온도 범위, 안정적인 공급, 견고한 구조, 높은 신뢰성, 다양한 인터페이스, 맞춤형 설계를 더 중요하게 본다.
공장, 실외 장비, 의료 장비, 운송 시스템처럼 까다로운 환경에서는 일반 디스플레이가 충분하지 않을 수 있다. 온도 변화, 진동, 습도, 먼지, 전기적 노이즈, 강한 주변광, 장시간 사용 조건을 견뎌야 하기 때문이다. 따라서 산업용 디스플레이를 선택할 때는 크기와 해상도만 보는 것이 아니라 실제 사용 환경과 제품 수명까지 함께 고려해야 한다.
산업용 디스플레이의 기본 개념
산업용 디스플레이는 전문 장비와 장기 운용 제품을 위해 설계된 화면 모듈 또는 디스플레이 시스템이다. 형태는 다양하다. 단순한 TFT LCD 모듈일 수도 있고, 터치 패널이 결합된 디스플레이일 수도 있다. 어떤 경우에는 커버 글라스, 광학 본딩, 컨트롤 보드, 케이블, 브래킷, 전면 하우징까지 포함된 완성형 HMI 모듈로 제공되기도 한다.
산업용 디스플레이는 보통 다음과 같은 요구를 만족해야 한다.
- 장시간 안정적인 동작
- 넓은 동작 온도 범위
- 안정적인 백라이트 수명
- 다양한 디스플레이 인터페이스 지원
- 터치 패널 옵션
- 견고한 기구 구조
- 장기 공급 가능성
- 맞춤형 커버 글라스 또는 케이블
- EMI 및 ESD 대응
- 실제 장비 환경에서의 신뢰성
이러한 요구 때문에 산업용 디스플레이는 제품 설계 초기부터 메인보드, 전원, 케이스, 소프트웨어, 터치 패널과 함께 검토하는 것이 좋다.
산업용 디스플레이가 사용되는 분야
산업용 디스플레이는 다양한 분야에서 사용된다.
공장 자동화 장비에서는 HMI 패널, 생산 라인 모니터, 검사 장비, 제어 캐비닛, 기계 조작 패널에 사용된다. 작업자는 화면을 통해 장비 상태, 알람, 생산 데이터, 설정값, 유지보수 정보를 확인한다.
의료 및 실험실 장비에서는 측정 결과, 장비 상태, 사용자 안내, 경고 메시지, 테스트 절차를 보여준다. 이런 제품은 화면이 선명해야 하며, 전면부 청소가 쉬워야 하고, 오랜 기간 동일한 사양으로 공급될 수 있어야 한다.
에너지 분야에서는 EV 충전기, 태양광 인버터, 배터리 에너지 저장 시스템, 전력 관리 장치, 충전 단말기에 산업용 디스플레이가 사용된다. 실외 설치가 많기 때문에 고휘도, 넓은 온도 범위, 방수 구조, 햇빛 아래 가독성이 중요하다.
교통 및 차량 장비에서는 대시보드, 선박 장비, 농기계, 건설 장비, 물류 단말기, 철도 시스템에 사용된다. 이런 환경에서는 진동, 충격, 직사광선, 온도 변화에 대한 내성이 필요하다.
상업용 장비에서는 키오스크, 자판기, POS 단말기, 출입 통제 장치, 티켓 발권기, 스마트 락커 등에 사용된다. 이 분야에서는 외관, 터치감, 내구성, 유지보수 편의성이 함께 중요하다.
TFT LCD가 산업용 디스플레이에서 널리 쓰이는 이유
현재 산업용 디스플레이에서 가장 널리 사용되는 기술 중 하나는 TFT LCD다. TFT LCD는 성숙한 공급망, 다양한 크기, 비교적 합리적인 비용, 높은 밝기 구현, 안정적인 수명, 다양한 인터페이스 지원이라는 장점이 있다.

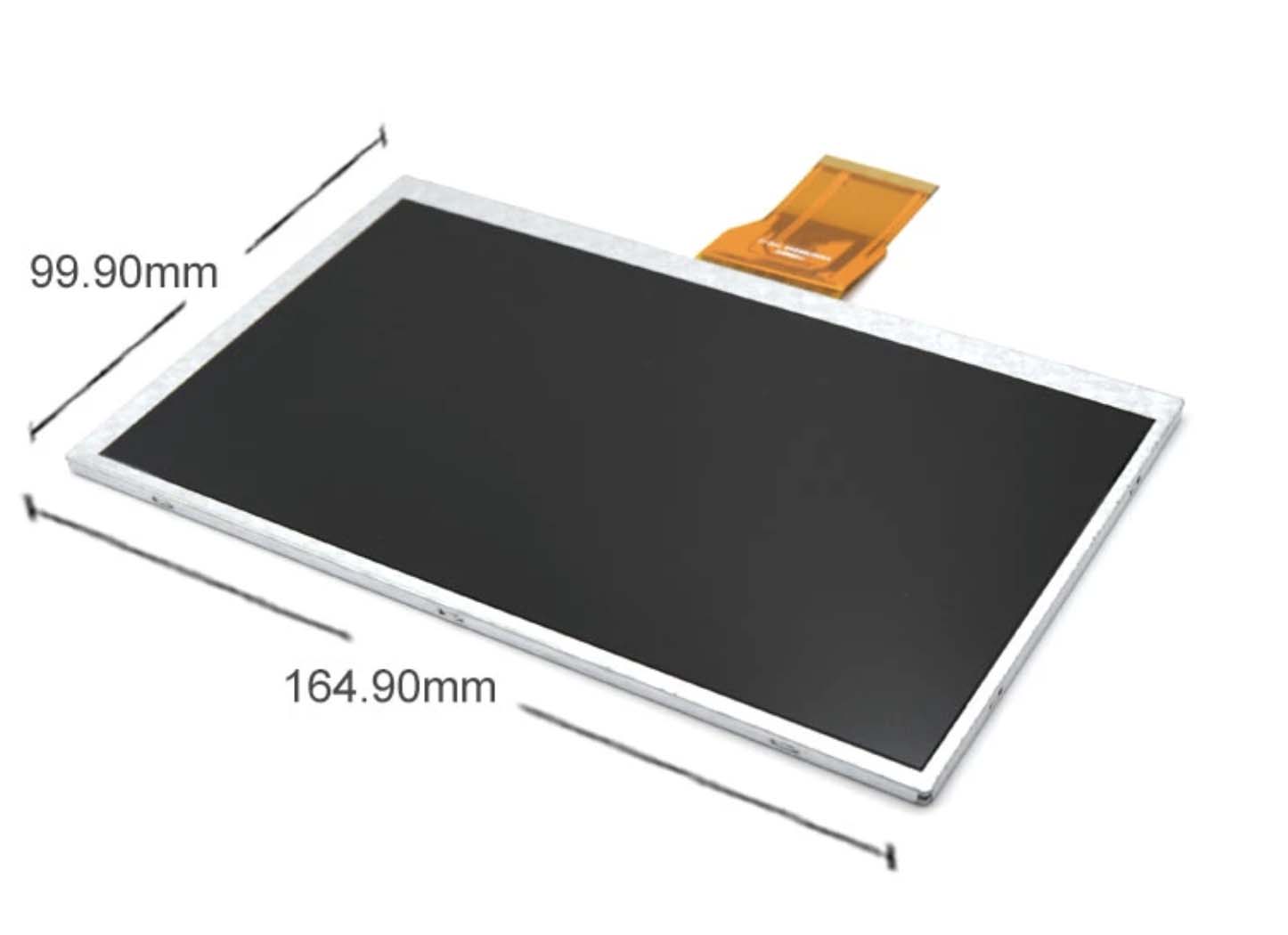

산업용 TFT LCD는 작은 2.4인치부터 15인치 이상 대형 패널까지 다양하게 제공된다. 4.3인치, 5인치, 7인치, 10.1인치, 12.1인치, 15인치, 15.6인치 등은 산업용 HMI와 임베디드 제품에서 자주 사용되는 크기다.
작은 디스플레이는 휴대용 장비, 측정기, 소형 제어 패널에 적합하다. 7인치와 10.1인치 디스플레이는 HMI 패널, 스마트 컨트롤러, 산업용 단말기에 많이 쓰인다. 더 큰 화면은 의료 장비, 산업용 PC, 공공 단말기, 복잡한 조작 화면이 필요한 장비에 적합하다.
해상도는 제품의 UI 구조와 사용 거리, 화면 크기에 따라 결정해야 한다. 단순한 상태 표시에는 낮은 해상도도 충분하지만, 그래프, 아이콘, 이미지, 복잡한 메뉴를 표시해야 한다면 더 높은 해상도가 필요하다.
시야각과 IPS 패널의 중요성
산업 현장에서는 사용자가 항상 화면 정면에서 보는 것이 아니다. 작업자는 기계 옆에서 보거나, 위에서 내려다보거나, 설치 위치 때문에 비스듬히 화면을 확인할 수 있다. 그래서 시야각은 산업용 디스플레이 선택에서 매우 중요한 요소다.
TN 패널은 비용이 낮고 응답 속도가 빠른 경우가 있지만, 시야각이 좁고 보는 방향에 따라 색상과 명암이 크게 변할 수 있다. 사용자가 항상 정면에서 보는 단순 장비라면 사용할 수 있지만, 현대적인 HMI 제품에는 한계가 있다.
IPS 패널은 넓은 시야각과 안정적인 색상 표현이 장점이다. 여러 방향에서 보아도 화면의 정보가 비교적 일정하게 유지된다. 벽면 장착 패널, 차량 디스플레이, 공공 단말기, 의료 장비, 산업용 HMI에서는 IPS가 더 적합한 경우가 많다.
디스플레이가 제품의 품질 이미지를 결정하는 경우라면 IPS 패널은 더 안전한 선택이다. 사용자가 화면을 보기 편하고, 제품이 더 현대적으로 보이기 때문이다.
밝기와 실외 가독성
산업용 디스플레이에서 밝기는 중요한 사양이다. 실내 장비라면 300~500니트 수준으로 충분한 경우가 많다. 하지만 반실외나 실외 제품에서는 800니트, 1000니트 또는 그 이상의 밝기가 필요할 수 있다.
다만 밝기만 높다고 해서 화면이 잘 보이는 것은 아니다. 강한 주변광 아래에서는 전면 유리 반사, 내부 공기층 반사, 낮은 명암비 때문에 화면이 흐리게 보일 수 있다. 따라서 실외 가독성은 밝기, 명암비, 시야각, 광학 본딩, 표면 처리, 커버 글라스 구조가 함께 결정한다.
EV 충전기, 실외 키오스크, 선박 장비, 농기계, 주차 단말기처럼 햇빛 아래 사용되는 제품은 실제 환경에서 테스트해야 한다. 실내에서 밝아 보이는 화면도 야외에서는 충분하지 않을 수 있다.
자동 밝기 조절 기능도 유용하다. 주변광 센서를 사용하면 낮에는 밝기를 높이고, 밤이나 그늘에서는 밝기를 낮출 수 있다. 이렇게 하면 전력 소비를 줄이고, 발열을 낮추며, 백라이트 수명도 늘릴 수 있다.
백라이트 수명과 전력 소비
TFT LCD에서 백라이트는 밝기와 수명에 직접적인 영향을 준다. 고휘도 디스플레이는 더 강한 LED 백라이트를 사용하므로 전력 소비와 발열이 증가한다.
산업용 제품은 장시간 켜져 있는 경우가 많다. 공장 장비나 실외 단말기는 하루 종일 또는 24시간 동작할 수 있다. 이런 경우 백라이트 수명이 매우 중요하다. 백라이트는 시간이 지나면서 점점 어두워지므로, 초기 밝기뿐 아니라 장기 사용 후 밝기 저하도 고려해야 한다.
또한 고휘도 백라이트는 제품 내부 온도를 높인다. 밀폐형 케이스나 벽면 설치 구조에서는 열이 빠져나가기 어렵다. 과도한 열은 백라이트뿐 아니라 LCD, 터치 패널, 접착제, 메인보드에도 영향을 줄 수 있다.
따라서 산업용 디스플레이 설계에서는 밝기, 전력, 발열, 수명을 균형 있게 고려해야 한다.
터치 패널 선택
많은 산업용 디스플레이는 터치 기능을 포함한다. 터치 패널을 사용하면 물리 버튼을 줄이고, 화면 기반의 유연한 인터페이스를 만들 수 있다.
현재 가장 많이 사용되는 방식은 PCAP, 즉 투영 정전식 터치다. 스마트폰과 비슷한 부드러운 조작감을 제공하며, 멀티터치와 커버 글라스 설계가 가능하다. 산업용 HMI, 의료 장비, 키오스크, 스마트 제어 패널에 적합하다.
하지만 산업용 터치에는 추가 조건이 필요할 수 있다. 장갑을 낀 상태에서 동작해야 하거나, 물방울이 있어도 오동작하지 않아야 하며, 두꺼운 커버 글라스를 지원해야 할 수 있다. 전기적 노이즈가 많은 환경에서는 터치 컨트롤러 튜닝과 접지 설계도 중요하다.
저항막 터치도 일부 산업 환경에서는 여전히 사용된다. 장갑이나 스타일러스로 조작할 수 있고, 압력 기반 입력이 가능하다. 다만 광학 성능과 사용자 경험은 PCAP보다 떨어질 수 있다.
최종 선택은 사용 환경, 조작 방식, 비용, 내구성 요구에 따라 결정해야 한다.
광학 본딩의 역할
광학 본딩은 산업용 디스플레이의 가독성과 내구성을 개선하는 중요한 기술이다. 일반적인 에어 본딩 구조에서는 LCD와 터치 패널, 커버 글라스 사이에 공기층이 존재한다. 이 공기층은 빛 반사를 일으켜 화면 대비를 낮춘다.
광학 본딩은 이 공기층을 투명 접착제로 채운다. 이렇게 하면 내부 반사가 줄어들고, 화면이 더 선명하게 보인다. 특히 실외나 강한 조명 아래에서 효과가 크다.
또한 광학 본딩은 기구적 강도도 높인다. LCD, 터치 센서, 커버 글라스가 하나의 구조처럼 결합되기 때문에 진동과 충격에 더 강해질 수 있다. 온도 변화에 따른 내부 김서림 위험도 줄어든다.
하지만 광학 본딩은 비용이 증가하고 공정 품질이 중요하다. 접착제가 시간이 지나면서 황변되거나, 기포가 생기거나, 박리되면 문제가 된다. 산업용 제품에서는 온도, 습도, UV, 장기 신뢰성을 고려한 본딩 공정이 필요하다.
표면 처리: AG, AR, AF
산업용 디스플레이의 전면 유리는 사용 환경에 따라 표면 처리가 필요할 수 있다.
AG는 Anti-Glare, 즉 눈부심 방지 처리다. 반사광을 분산시켜 거울처럼 비치는 현상을 줄인다. 밝은 환경이나 여러 각도에서 화면을 보는 제품에 유용하다. 다만 헤이즈 값이 너무 높으면 화면이 약간 흐릿하게 보일 수 있다.
AR은 Anti-Reflection, 즉 반사 방지 코팅이다. 표면 반사를 줄여 화면의 명암과 선명도를 개선한다. 실외 장비, 선박 디스플레이, 의료 장비, 고급 공공 단말기에 적합하다.
AF는 Anti-Fingerprint, 즉 지문 방지 코팅이다. 터치 화면에서 지문이 덜 보이고 청소가 쉬워진다. 키오스크, EV 충전기, 출입 통제 단말기, 의료 장비처럼 많은 사람이 터치하는 제품에 유용하다.
이러한 처리는 고휘도 백라이트, 광학 본딩, 커버 글라스 설계와 함께 고려해야 가장 좋은 결과를 얻을 수 있다.
디스플레이 인터페이스
산업용 디스플레이는 다양한 인터페이스를 사용할 수 있다. 대표적으로 RGB, LVDS, MIPI DSI, HDMI, eDP가 있다.
RGB 인터페이스는 많은 임베디드 시스템에서 사용된다. 구조는 비교적 단순하지만 신호선이 많아서 케이블 설계와 EMI 관리가 어려울 수 있다.
LVDS는 산업용 디스플레이에서 매우 널리 사용된다. 중간 정도의 케이블 길이에서도 안정적인 고속 전송이 가능하고, 7인치, 10.1인치, 12.1인치 이상의 패널에서 자주 사용된다.
MIPI DSI는 Android 또는 Linux 기반의 소형 임베디드 장치에서 많이 사용된다. 신호선 수가 적고 고해상도 지원이 가능하지만, PCB 레이아웃과 케이블 길이에 민감하다.
HDMI는 SBC나 산업용 PC와 연결할 때 편리하다. 프로토타입이나 모니터형 제품에 유용하지만, 원시 LCD 패널은 보통 HDMI를 직접 받지 않기 때문에 컨트롤 보드가 필요하다.
eDP는 더 높은 해상도와 대형 패널에서 사용되는 경우가 많다.
인터페이스는 메인보드 설계 전에 결정해야 한다. 인터페이스 선택은 PCB 배선, 커넥터, 케이블, 드라이버, EMC 테스트에 모두 영향을 준다.
온도 범위와 환경 조건
산업용 디스플레이는 일반 소비자용 디스플레이보다 넓은 온도 범위를 요구하는 경우가 많다. 장비가 추운 외부 환경에서 켜지거나, 뜨거운 제어함 안에서 동작하거나, 직사광선을 받을 수 있기 때문이다.
일반적인 산업용 동작 온도 범위는 -20°C~70°C 또는 -30°C~80°C 수준일 수 있다. 제품에 따라 더 넓은 범위가 필요할 수도 있다.
저온에서는 LCD 응답 속도가 느려질 수 있다. 고온에서는 액정 재료, 편광판, 백라이트 LED, 접착제, 터치 패널이 영향을 받을 수 있다. 실외 설치 제품에서는 내부 온도가 외부 공기 온도보다 훨씬 높아질 수 있다.
따라서 온도 테스트는 디스플레이 단품이 아니라 실제 케이스와 메인보드, 전원, 백라이트 조건을 포함해 진행해야 한다.
기구 설계와 조립
산업용 디스플레이는 기구 설계가 매우 중요하다. LCD, 터치 패널, 커버 글라스, 가스켓, 전면 프레임, 케이블, PCB, 하우징이 함께 안정적으로 조립되어야 한다.
LCD에 불균일한 압력이 가해지면 빛샘, 얼룩, 터치 불량, 유리 스트레스가 발생할 수 있다. 가스켓은 방수와 방진을 도와야 하지만, 화면 활성 영역을 과도하게 누르면 안 된다.
케이블은 날카로운 꺾임, 진동, 강한 전원 노이즈 영역을 피해야 한다. 차량이나 기계 장비에 사용되는 제품은 커넥터 고정도 중요하다.
실외 제품이나 세척이 필요한 장비는 전면부 방수 설계가 필요할 수 있다. 이 경우 커버 글라스, 터치 패널, 가스켓, 케이스 설계를 함께 검토해야 한다.
신뢰성 테스트
산업용 디스플레이는 양산 전에 충분한 테스트가 필요하다. 단순히 전원이 켜지는지만 확인하는 것은 부족하다.
필요한 테스트에는 고온 동작, 저온 시작, 온도 사이클, 습도 테스트, 진동 테스트, 충격 테스트, ESD 테스트, 백라이트 에이징, 터치 반복 테스트, 장시간 동작 테스트가 포함될 수 있다.
실외 제품은 햇빛 아래 가독성, 물방울, 먼지, 설치 각도, 온도 상승을 확인해야 한다. 터치 제품은 마른 손가락, 젖은 손가락, 장갑, 전기적 노이즈 조건에서 테스트해야 한다.
광학 본딩 제품은 온도와 습도 스트레스 후 기포, 황변, 박리 여부를 확인해야 한다. 고휘도 제품은 발열과 백라이트 수명을 반드시 검증해야 한다.
장기 공급과 맞춤화
산업용 제품은 수년 이상 같은 사양으로 생산되는 경우가 많다. 따라서 디스플레이의 장기 공급 가능성은 매우 중요하다.
디스플레이가 단종되면 기구 설계, 케이블, 드라이버, 소프트웨어 설정, 인증 테스트를 다시 해야 할 수 있다. 이는 시간과 비용을 크게 증가시킨다.
산업용 디스플레이는 종종 맞춤화가 필요하다. 예를 들어 커버 글라스 크기, 로고 인쇄, 고휘도 백라이트, 광학 본딩, AG/AR/AF 코팅, 터치 펌웨어 튜닝, 케이블 설계, 브래킷 구조, 커넥터 변경 등이 필요할 수 있다.
좋은 디스플레이 공급업체는 개발 단계뿐 아니라 양산 이후의 안정적인 공급과 기술 지원까지 제공할 수 있어야 한다.
산업용 디스플레이 선택 기준
산업용 디스플레이를 선택할 때는 다음 항목을 종합적으로 검토해야 한다.
- 화면 크기
- 해상도
- 밝기
- 시야각
- 명암비
- 터치 방식
- 디스플레이 인터페이스
- 동작 온도 범위
- 백라이트 수명
- 광학 본딩 필요 여부
- AG, AR, AF 표면 처리
- 커버 글라스 강도
- 소비 전력
- 기구 치수
- 케이블과 커넥터
- EMC 요구
- 방수 및 방진 구조
- 장기 공급 가능성
- 맞춤화 가능성
- 전체 제품 비용
가장 좋은 디스플레이는 단순히 가장 밝거나 가장 해상도가 높은 제품이 아니다. 실제 사용 환경, 제품 구조, 소프트웨어, 전원 설계, 수명 요구에 가장 잘 맞는 디스플레이가 좋은 선택이다.
결론
산업용 디스플레이는 현대 임베디드 제품과 자동화 장비에서 매우 중요한 부품이다. 사용자는 화면을 통해 장비를 이해하고, 조작하고, 문제를 확인한다. 따라서 디스플레이 품질은 제품의 신뢰성과 사용 경험에 직접적인 영향을 준다.
좋은 산업용 디스플레이 설계는 크기와 해상도 선택에서 끝나지 않는다. 밝기, 시야각, 터치 성능, 인터페이스, 광학 본딩, 표면 처리, 온도 범위, 기구 구조, 전력 소비, 발열, 신뢰성 테스트, 장기 공급까지 함께 고려해야 한다.
산업용 HMI, 의료 장비, EV 충전기, 에너지 시스템, 교통 장비, 키오스크, 맞춤형 임베디드 제품을 개발할 때 디스플레이는 프로젝트 초기에 결정해야 할 핵심 요소다. LCD, 터치 패널, 메인보드, 케이스, 소프트웨어, 생산 공정을 함께 설계하면 더 안정적이고 오래 사용할 수 있는 제품을 만들 수 있다.
