11-6 버튼을 눌렀을 때 원격지 센서 값 읽기

이번 실험은 마스터에서 슬레이브의 센서 값을 읽어오는 시험이다. 마스터에 있는 버튼을 누르면 마스터는 지정된 슬레이브에 자료를 요청한다. 슬레이브는 마스터로부터 요청이 있는지를 검사하여 요청이 있을 경우, 해당된 데이터를 마스터로 보낸다.

회로 설계

11-7 원격지 센서 값 실험 (마스터)

#include <Wire.h>
const int button1Pin = 2; // push button을 디지털 2번 핀에 연결
const int ledPin =  13; // led 를 디지털 13번 핀에 연결
int button1State = 0;  // 버튼에서 읽어 올 디지털 값을 저장

void setup() {
  Wire.begin();
  Serial.begin(9600);
  pinMode(button1Pin, INPUT);  //2번 핀을 입력 핀으로 설정
  pinMode(ledPin, OUTPUT);  //13번 핀을 출력 핀으로 설정
}
void loop() {
  // 버튼의 상태를 읽고 변수에 저장
  button1State = digitalRead(button1Pin);
    // 버튼이 눌렸다면
  if(button1State == LOW){
    // i2c통신으로 센서값(습도) 요청
    Wire.beginTransmission(18);
    Wire.write('H');
    Wire.endTransmission();

    Wire.requestFrom(18, 2);
    byte response[2];
    int index = 0;

    // 센서값 받기를 기다림
    while (Wire.available()) {
      byte b = Wire.read();
      Serial.println(int(b));
    }
    digitalWrite (ledPin, HIGH);
    //Serial.println("Botton on");
    delay(1000);
  }
  else{         // 버튼이 눌리지 않았다면
    digitalWrite(ledPin, LOW);
  }
  delay(100);
}

11-8 원격지 센서 값 실험 (슬레이브)

#include "DHT.h"       // DHT.h 라이브러리를 포함한다
#include <Wire.h>
#define DHTPIN 2      // DHT핀을 2번으로 정의한다(DATA핀)

#define DHTTYPE DHT11  // DHT타입을 DHT11로 정의한다

DHT dht(DHTPIN, DHTTYPE);  // DHT설정 - dht (디지털2, dht11)

char c;
int h;
int t;

void setup() {
  Wire.begin(18);
  Wire.onRequest(requestEvent); // data request to slave
  Wire.onReceive(receiveEvent); // data slave received

  Serial.begin(9600);    // 9600 속도로 시리얼 통신을 시작한다.
}
void loop() {

  h = dht.readHumidity();  // 변수 h에 습도 값을 저장
  t = dht.readTemperature();  // 변수 t에 온도 값을 저장

  Serial.print("Humidity: ");  // 문자열 Humidity: 를 출력한다.
  Serial.print(h);  // 변수 h(습도)를 출력한다.
  Serial.print("%\t");  // %를 출력한다.
  Serial.print("Temperature: ");  // 이하생략
  Serial.print(t);
  Serial.println(" C");

  delay(1000);
}
void receiveEvent(int howMany) {
    // remember the question: H=humidity, T=temperature
    while (0 < Wire.available()) {
        byte x = Wire.read();
        c = x;
        Serial.println(c);
    }
}
void requestEvent() {

    // respond to the question
    if (c == 'H') {
        Wire.write(h);
        Serial.print("Current humidity =");
        Serial.println(h);
      }
      else {
        Wire.write(t);
        Serial.print("Current temperature =");
        Serial.println(t);
      }
}

스케치 11-7, 11-8 분석

마스터에서 버튼을 누르면, 마스터는 버튼이 눌러진 상태를 LED(13번)를 이용하여 나타낸다. 동시에 마스터는 슬레이브(18)를 지정하며, 'H'신호를 보낸다. 그리고 지정된 슬레이브에게 requestFrom() 함수를 이용하여 자료를 요청한다. 마스터는 지정된 슬레이브로부터 보내온 데이터를 읽어서 시리얼 모니터를 통해 확인할 수 있다.


슬레이브는 매 초마다 센서 값을 읽어서 저장한다. receiveEvent() 함수는 마스터로부터 보내온 데이터를 읽어서 변수 c에 저장한다. 그리고 requestEvent()를 이용하여 보내온 데이터를 확인하여 센서값을 마스터로 보낸다. 마스터는 수신된 데이터를 시리얼 모니터를 통하여 표시된다.

스케치 11-7, 11-8 실행결과

마스터

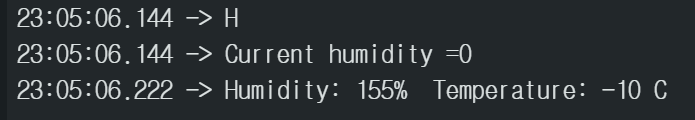

슬레이브

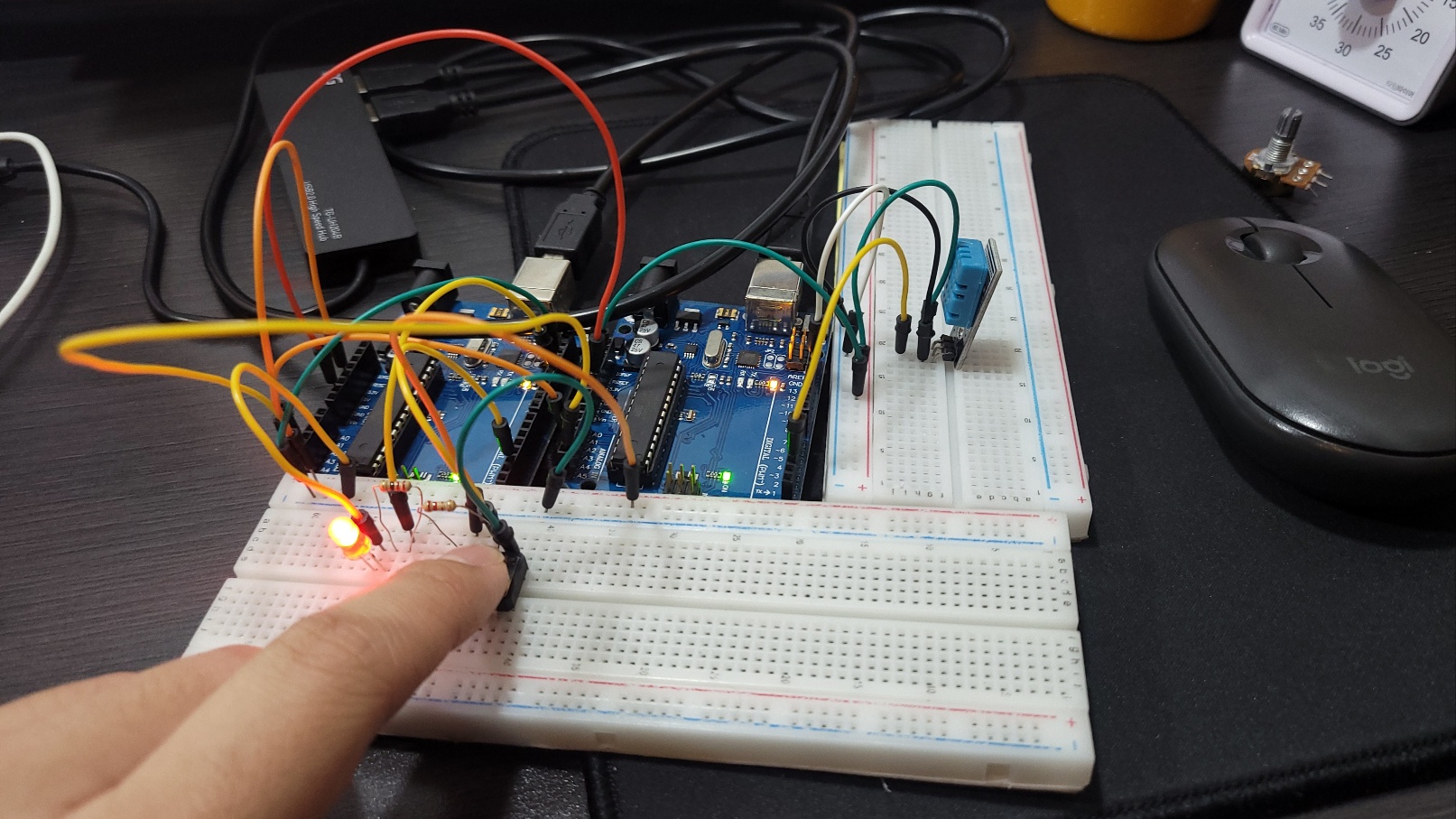

회로
