Part 1

01. NIFI 특징

시스템 간 데이터 전달을 효율적으로 처리, 관리, 모니터링하기 위한 시스템
DataFlow를 쉽게 개발할 수 있고, 시스템 간의 데이터 이동과 내용을 볼 수 있는 UI 제공
실시간 데이터 전송에 필요한 유용한 기능을 제공

02. NIFI 개념

FlowFile(FBP Information Packet)
- NIFI 데이터 단위
- 파일명, UUID, 속성, 데이터로 구성
- 속성에 대한 CRUD 가능
- 해당 값들에 대해 통합, 분기, 필터 등 다양한 처리 가능
Processor(FBP Black Box)
- 작업을 진행하는 모듈
- FlowFile의 생성, 제거, 수정, 검사 등 기능 제공
- 150개 이상의 Processor 지원하고 사용자가 직접 정의하여 사용 가능
Connection(FBP Bounded Buffer)
- 각 Processor 들을 연결해주는 역할
- Queue가 담길 공간 제공
Process Group
- 특정 업무, 기능 단위로 여러 Processor 그룹화
- Input과 Output 포트를 제공해 Process Group 간의 데이터 이동 가능

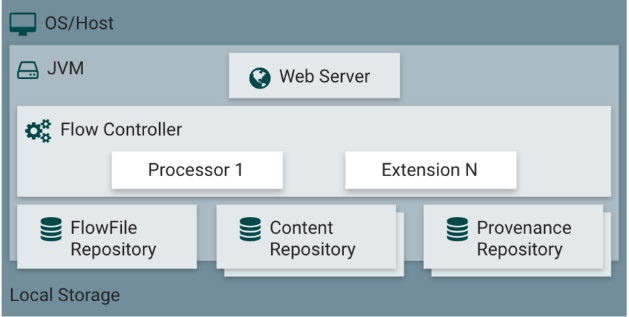

03. NIFI 구조

JVM 위에서 동작
Web Server
- UI를 통해 쉽게 NIFI API를 사용할 수 있도록 지원
Flow Controller(FBP Scheduler)
- Processer에 스레드를 할당하는 등의 스케줄링 담당
FlowFile Repository
- 현재 활성화된 FlowFile 상태 및 속성을 저장하는 저장소
- Write-Ahead-Log 방식 사용
  - 데이터 무결성을 보장하는 표준 방법
  - 변경 내용을 로그 저장소에 먼저 기록 후 파일 또는 데이터베이스에 변경 내용을 기록
  - 충돌 발생 시 로그를 통해 복구 가능
Content Repository
- FlowFile에 Content(데이터)를 저장하는 저장소
- 여러 디렉토리에 분산 저장 가능
- 용량이 큰 데이터 저장 및 단일 디스크의 처리량 보다 많은 양 처리 가능
Provenance Repository
- 데이터의 처리 단계의 FlowFile 변화 데이터를 저장하는 저장소
- 여러 디스크 지원, 각 데이터는 인덱스가 되어 검색 가능

Part 2

01. 자주 쓰는 프로세서

GenerateFlowFile

새로운 FlowFile 생성
사이즈, 데이터 형식, 문자 형식 등 설정

InvokeHTTP

속성에서 지정한 URL과 HTTP 통신
GET method 를 통해 가지고 온 데이터는 FlowFIle content 영역에 저장

ExtractText

FlowFile Content 영역 데이터 추출

ExecuteSQL

DB query 수행하여 Avro 형식으로 결과 반환
Max Rows Per Flow File: FlowFile에 포함될 최대 결과 행의 수
Fetch Size: 한 번에 가져올 결과 행의 수

ConvertAvroToJSON

Avro 형식을 JSON 형식으로 변환

SplitJson

지정한 JSON path 형식으로 FlowFile을 분리

PutElasticsearchHttp

FlowFile를 지정한 ElasticSearch url로 전송
type: _doc
증분의 경우) Index Opration: delete 등 설정

RouteOnAttribute

FlowFile 속성 값에 따라 라우팅

ReplaceText

FlowFile Content를 원하는 형태 또는 형식으로 변경

UpdateAttribute

FlowFile에 속성 추가 및 변경

MergeContent

FlowFile Content 병합

JoltTransformJSON

지정한 Jolt 형식에 따라 JSON 변경
Jolt 가이드

ExecuteScript

Processor Session과 FlowFile에 script 코드 실행
Properties에서 Script Engine과 수행할 Script 지정
아래는 HTML 태그를 제거하는 script 코드 예시

var flowFile = session.get();

if (flowFile !== null) {

  var StreamCallback = Java.type("org.apache.nifi.processor.io.StreamCallback");
  var IOUtils = Java.type("org.apache.commons.io.IOUtils");
  var StandardCharsets = Java.type("java.nio.charset.StandardCharsets");

  function transformText(text) {
    return text
	  .replace(/\<script>.*\<\/script>/gi, " ")
      .replace(/&#39;/gi, "'")
      .replace(/&lt;/gi, "<")
      .replace(/&gt;/gi, ">")
      .replace(/(<([^>]+)>)/gi, " ")
      .replace(/&amp;/gi, "&")
      .replace(/&nbsp;/gi, " ")
      .replace(/&quot;/gi, "\"")
      .replace(/\s+/gi, " ")
      .trim()
  }

  flowFile = session.write(flowFile, new StreamCallback(function(inputStream, outputStream) {
    var inputText = IOUtils.toString(inputStream, StandardCharsets.UTF_8);
    var inputObj = JSON.parse(inputText);

    var outputObj = inputObj;

    outputObj.content = outputObj.content ? transformText(outputObj.content) : "";

    outputStream.write(JSON.stringify(outputObj, null, "\t").getBytes(StandardCharsets.UTF_8));
  }));

  session.transfer(flowFile, REL_SUCCESS);
}
