프로젝트를 하게된 이유

mate 프로그램이 이번주에 끝나서 그동안 배웠던 여러 활동들을 쭉 보는데
mediapipe를 활용했던 활동이 조금 아쉬웠었다.
뭔가를 더 많이 할 수 있을 것 같고 같아서 관련 자료들을 찾아보다
검지손가락을 굽었다 피어 Click이 가능하게끔 하는 VirtualMouseProject를 계획하였다.

라이브러리 다운로드

	pip install pyautogui
	pip install mediapipe
    pip install numpy
    pip install opencv-python

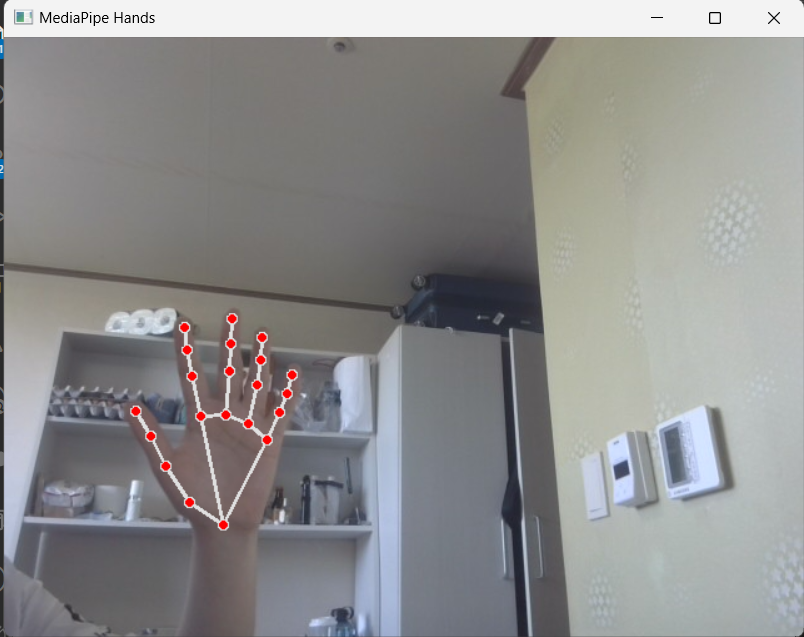

Mediapipe 테스트

import cv2
import numpy as np
import mediapipe as mp
import time

# MediaPipe hands 모델 초기화
mp_hands = mp.solutions.hands
hands = mp_hands.Hands()
mp_drawing = mp.solutions.drawing_utils

# 웹캠 캡처 시작
cap = cv2.VideoCapture(0)

while cap.isOpened():
    success, image = cap.read()
    if not success:
        print("Ignoring empty camera frame.")
        continue

    # 성능 향상을 위해 이미지 작성을 방지하고 RGB로 변환
    image.flags.writeable = False
    image = cv2.cvtColor(image, cv2.COLOR_BGR2RGB)
    results = hands.process(image)

    # 이미지에 손 랜드마크 그리기
    image.flags.writeable = True
    image = cv2.cvtColor(image, cv2.COLOR_RGB2BGR)
    if results.multi_hand_landmarks:
        for hand_landmarks in results.multi_hand_landmarks:
            mp_drawing.draw_landmarks(
                image, hand_landmarks, mp_hands.HAND_CONNECTIONS)

    # 결과 보여주기
    cv2.imshow('MediaPipe Hands', image)
    if cv2.waitKey(5) & 0xFF == 27:
        break

cap.release()
cv2.destroyAllWindows()

Mediapipe 성능 향상을 위해

1. 이미지 작성 방지

image.flags.writeable = False

'image' 배열의 속성을 False로 하여 내용을 수정할 수 없게 만들었다.
이는 이미지배열이 읽기전용이 되어 연산이 내부적으로 빠르게 수행되게 하여 성능향상을 돕는다.

2. RGB로 변환

image = cv2.cvtColor(image, cv2.COLOR_BGR2RGB)

OpenCV는 기본적으로 이미지를 BGR 형식으로 읽는다. 반면 Mediapipe는 RGB로 형식을 받아들이기 때문에 이미지를 Mediapipe로 처리하기 전에 BGR에서 RGB로 변환하여 제공하는 것이다.
이는 정확하게 손 랜드마크를 추출할 수 있게 도와준다.

시작

Mediapipe Hands Solution을 사용

for id, lm in enumerate(hand_landmarks.landmark):
                    h, w, c = image.shape
                    cx, cy = int(lm.x * w), int(lm.y * h)

손가락별로 구분하여 각 랜드마크 좌표 출력하고 랜드마크 좌표를 이미지 크게 맞게 조정한다.

Mediapipe에서 각 손가락의 랜드마크는 정해져있다.

엄지손가락 끝: ID 4
검지손가락 끝: ID 8
중지손가락 끝: ID 12
약지손가락 끝: ID 16
새끼손가락 끝: ID 20

우선 손가락을 굽혔다는 것을 알기 위해 손가락의 각도를 계산하는 함수를 만들어야한다.

def calculate_angle(a, b, c):
    a = np.array(a)  # 첫 번째 점
    b = np.array(b)  # 중앙 점
    c = np.array(c)  # 마지막 점

    # 벡터 계산
    ba = a - b
    bc = c - b

    # 코사인 법칙을 사용하여 각도 계산
    cosine_angle = np.dot(ba, bc) / (np.linalg.norm(ba) * np.linalg.norm(bc))
    angle = np.arccos(cosine_angle)

    return np.degrees(angle)

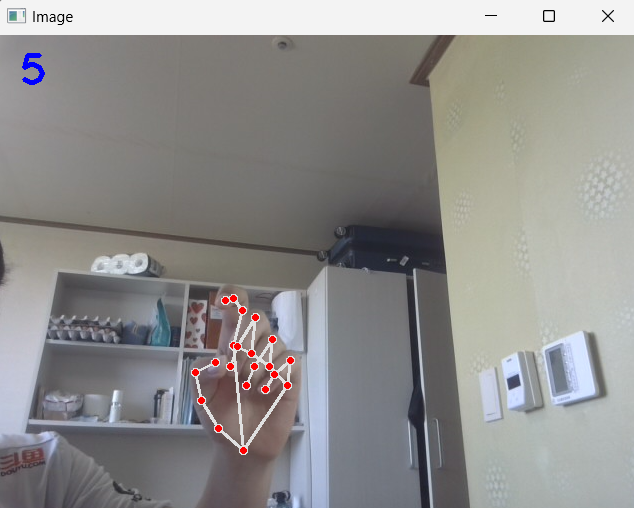

그리고 나서 손가락의 끝과 중간마디 그리고 기저부의 위치의 좌표를 추출하여 calculate_angle() 함수를 통해 손가락이 굽혀진 각도를 구한다.

# 각 손가락의 각도 계산 (엄지손가락을 제외한 네 손가락)
if id == 8:
    # 손가락 끝 (Tip)
    tip = [hand_landmarks.landmark[id].x, hand_landmarks.landmark[id].y]
    # 손가락 중간 마디 (PIP)
    pip = [hand_landmarks.landmark[id - 2].x, hand_landmarks.landmark[id - 2].y]
    # 손가락 기저부 (MCP)
    mcp = [hand_landmarks.landmark[id - 3].x, hand_landmarks.landmark[id - 3].y]

    angle = calculate_angle(mcp, pip, tip)

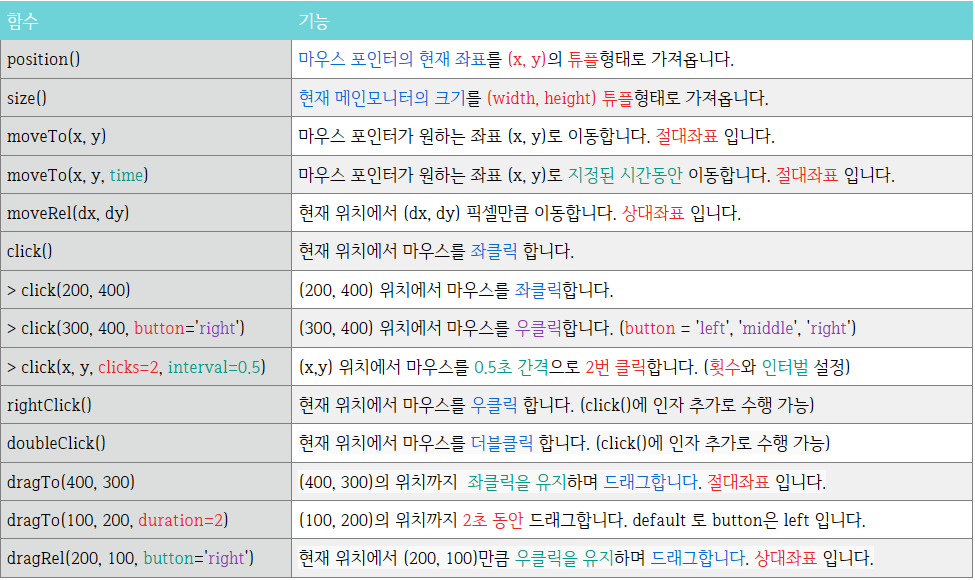

그리고 pyautogui 라이브러리를 통해 검지손가락 끝의 좌표로 마우스 포인터를 이동하고 클릭하는 작업을 마지막으로 수행하면 끝이다.
(좌표 -> 좌표 아주 간단하게 해결가능)

나중에 매크로를 만들어보는 것도 해봐야겠다.

[사진 출처] https://mechacave.tistory.com/15

# 각도 출력 (예를 들어 160도 이상이면 손가락을 폈다고 간주)
if id == 8 and angle > 160:
    pyautogui.position(cx, cy)

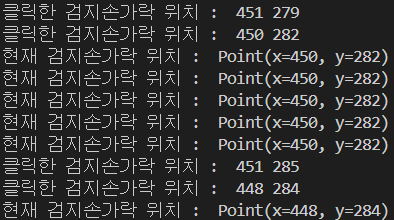

    print('현재 검지손가락 위치 : ', pyautogui.position())
elif id == 8 and angle < 160:
    pyautogui.click(cx, cy)
    print("클릭한 검지손가락 위치 : ", cx, cy)
