네트워크
두 대 이상의 장치(컴퓨터, 서버, 스마트폰 등)를 서로 연결하여 데이터와 자원을 주고받을 수 있도록 구성한 시스템
네트워크의 구성 요소
- 장치(Device): 컴퓨터, 스마트폰, 프린터 등.
- 전송 매체(Transmission Media):
- 유선: 이더넷 케이블, 광케이블.
- 무선: Wi-Fi, Bluetooth.
- 프로토콜(Protocol):
- 네트워크 상에서 데이터가 이동하는 규칙.
- 예: TCP/IP, HTTP, FTP.
- 네트워크 장비:
- 라우터: 네트워크 간 데이터를 전송.
- 스위치: 같은 네트워크 내에서 데이터 전달.
- 허브: 데이터를 모든 장치로 전달.
LAN (Local Area Network, 근거리 통신망)
장치 : 컴퓨터
전송 매체 : 케이블
프로토콜 : 이더넷프로토콜
네트워크 장비 : NIC, 스위치, 허브
-
이더넷
다양한 통신 매체의 규격, 송수신되는 프레임의 형태, 프레임을 주고받는 방법 등이 정의된 네트워크 기술
-
이더넷 규격(IEEE 802.3)
-

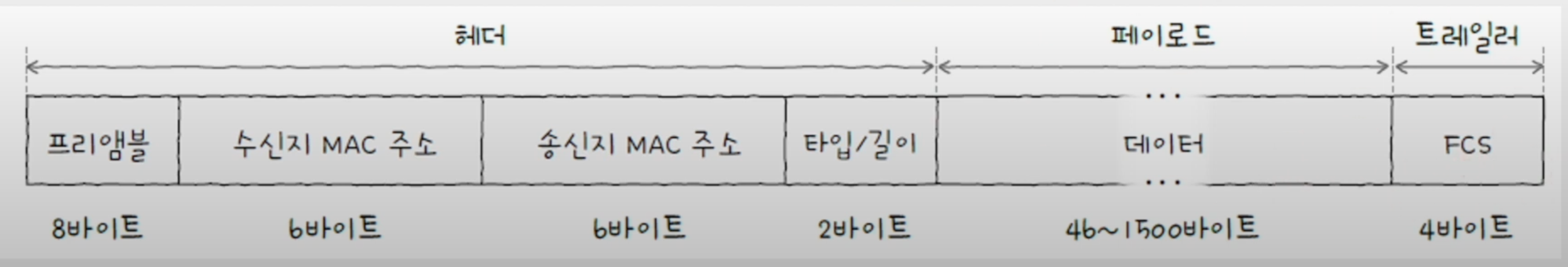

프레임구조
: 이더넷 프레임 (헤더,페이로드,트레일러)
-
전송속도
-
케이블 유형
-
등등
++ MAC주소란 네트워크 인터페이스마다 부여되는 고유 주소
-
-
-
NIC
송신 : 이더넷 프레임(캡슐화) → 전기 신호
수신 : 전기신호 → 이더넷 프레임(디캡슐화)
추가로 수신지 MAC 주소가 맞는지도 검증함. -
허브
데이터를 수신한 후 모든 포트로 전달하는 장치입니다.
데이터 충돌이 발생할 수 있어 성능이 낮고, 현재는 잘 사용되지 않습니다.※ CSMA/CD : 반이중 이더넷의 충돌방지 프로토콜
-
스위치
스위치는 LAN(Local Area Network) 내에서 작동하여 장치를 연결하고 장치 간 데이터 교환을 용이하게 하는 네트워킹 장치입니다. 일반적으로 스위치의 주요 기능은 연결된 장치의 MAC(미디어 액세스 제어) 주소를 학습하고 저장하여 LAN 내의 장치 간에 트래픽을 전달할 수 있도록 하는 것입니다.
-
라우터
라우터는 한 네트워크에서 다른 네트워크로 데이터 패킷을 전달하는 네트워킹 장치입니다. 주요 기능은 여러 네트워크 간의 데이터에 대한 최상의 경로를 결정하는 것입니다. 라우터는 IP 주소를 사용하여 각 네트워크를 식별하고 해당 주소를 기반으로 데이터 패킷을 해당 대상으로 보냅니다. 라우터는 트래픽 디렉터 역할을 하여 장치와 네트워크 간에 데이터가 효율적이고 안전하게 이동하도록 보장합니다.
++ ARP , TCP/IP …
To Be Continued..
공유기
공유기의 주요 기능
- 라우터(Router):
- 인터넷 서비스 제공자(ISP)로부터 받은 외부 네트워크(인터넷)를 내부 네트워크로 분배.
- IP 주소를 관리하고 NAT(Network Address Translation)를 통해 내부 네트워크 장치가 인터넷에 접속할 수 있도록 지원.
- 스위치(Switch):
- 내부 네트워크의 여러 장치를 물리적으로 연결하여 데이터 패킷을 필요한 장치로 전달.
- 예를 들어, 컴퓨터, 스마트 TV, NAS(Network Attached Storage) 등이 유선으로 공유기에 연결될 때 스위치 기능이 동작.
- 무선 액세스 포인트(Wireless Access Point, AP):
- Wi-Fi를 통해 무선 장치가 네트워크에 연결되도록 지원.
공유기의 구성 요소와 역할
- LAN 포트: 내부 네트워크 장치를 연결 (스위치 기능).
- WAN 포트: 외부 네트워크(인터넷)와 연결 (라우터 기능).
- Wi-Fi 안테나: 무선 네트워크 제공 (AP 기능).
왜 공유기가 스위치 기능을 포함하나?
- 가정이나 소규모 네트워크 환경에서 네트워크 효율성과 편의성을 위해 여러 기능을 통합한 제품이 필요했기 때문입니다.
- 스위치만으로는 인터넷 외부 네트워크와 내부 네트워크를 연결할 수 없고, 라우터만으로는 여러 장치를 물리적으로 연결할 수 없기 때문에, 공유기에 라우터와 스위치가 결합된 것입니다.
결론
공유기는 라우터 + 스위치 + AP의 통합형 장비로, 스위치 기능은 내부 네트워크 장치를 효율적으로 연결하는 데 사용됩니다. 즉, 스위치가 포함된 라우터라는 표현이 정확합니다!
