실무에서 필요한 만큼만 배워보자
참고서적
- 전자공학 만능레시피
- 짜릿짜릿 전자회로 DIY회로도?
약속된 기호로 그려진 전기회로
어느 정도까지 알면 되나?
- 회로도를 보고 내가 제어할 부품이 무엇인지, 어떻게 제어해야 할 지를 알면 된다
- 회로도상의 부품을 실제 보드에서 찾을 수 있어야 함
- 어디가 전원이고 그라운드가 어디인지 알아야 함
- 하드웨어 디버깅시, 어디에 멀티미터기를 연결해야할지, 오실로스코프를 연결해야 될지 알아야함
- 어떤 값이 나와야 정상인지 알아야 함(멀티미터기로 쇼트테스트 해보면서)
- 원인 까지 알면 좋지만, 문제가 있다는 것을 알아야 함
저항
R1, R2,... 이런식으로 쓰여있음
- 풀업회로
- 전류제어
- 디버깅 시 측정 지점으로 사용

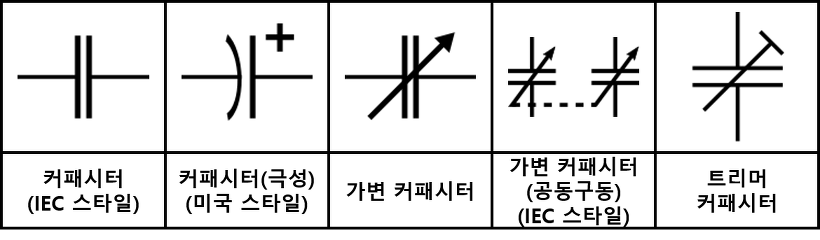

커패시터(콘덴서)
: 전류를 저장해서 흐르게 함
- 전압 안정화
- 느려짐

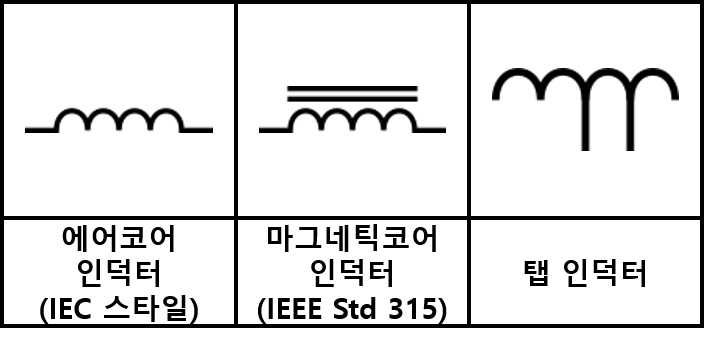

인덕터(코일)
- DC DC 컨버터 사용 시 항상 옆에 있음
- 전류의 양을 일정하게 함

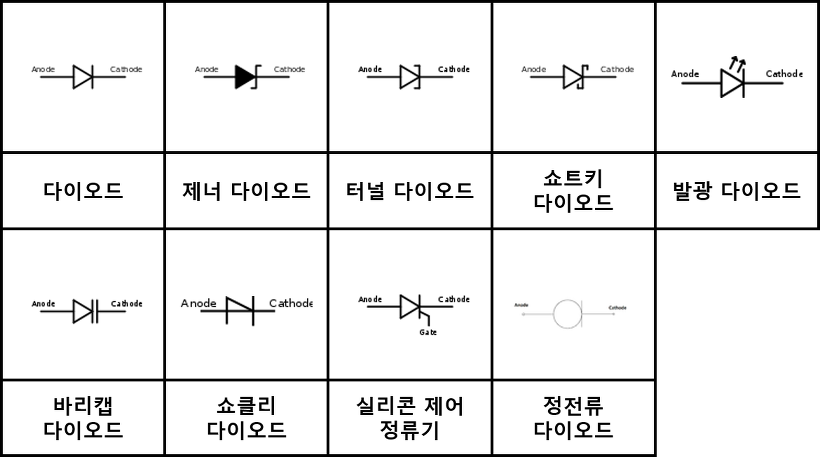

다이오드
- 신호가 역으로 흐르지 않도록 함

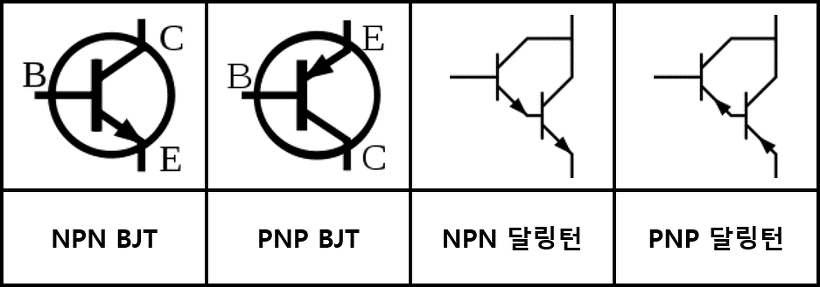

트랜지스터
- 전기적 신호로 스위치 역할을 수행

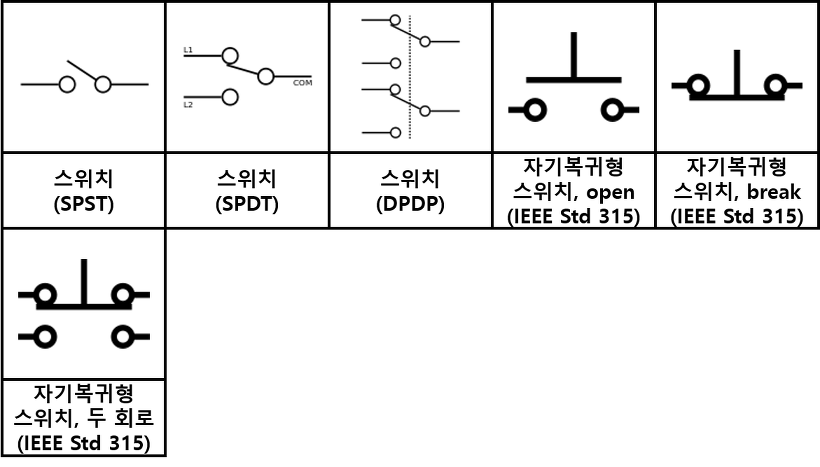

스위치

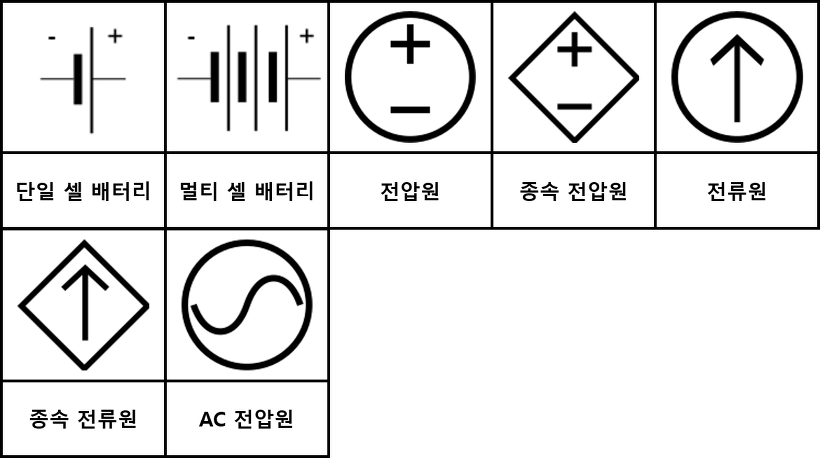

전원
접지
도선
회로도
회로도와 보드를 대조해본다

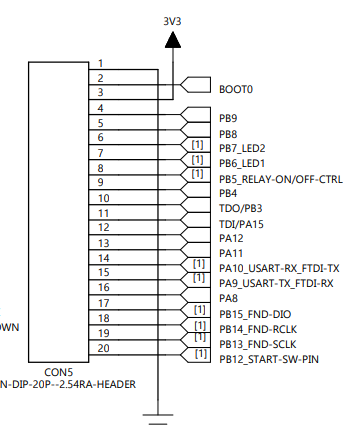

예시) FND - 보드
PB15 - FND-DIO : GPIO input
PB14 - FND-RCLK : GPIO output
PB13 - FND-SCLK : GPIO output
회로도에서 선으로 연결되어 있는 부분을 쇼트테스트 해보기

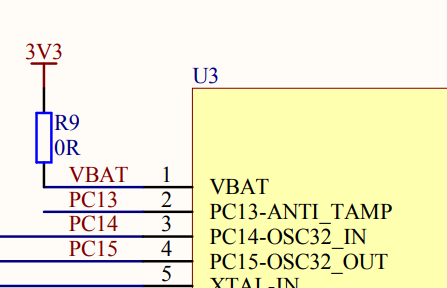

1번 - R9 : 쇼트 테스트
이런식으로 보드에 연결되어있는 부품끼리 쇼트테스트 해보기
