[Spring] 클라이언트 요청 시 동작과정

1. 클라이언트 요청


2. CoyoteAdapter 클래스

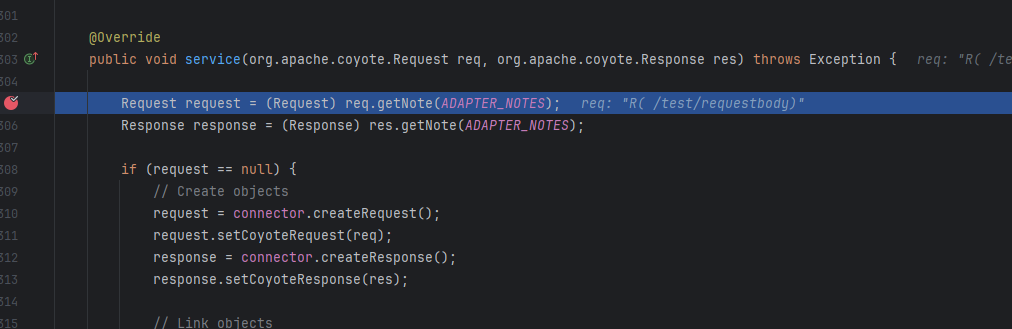

• service 메서드 호출

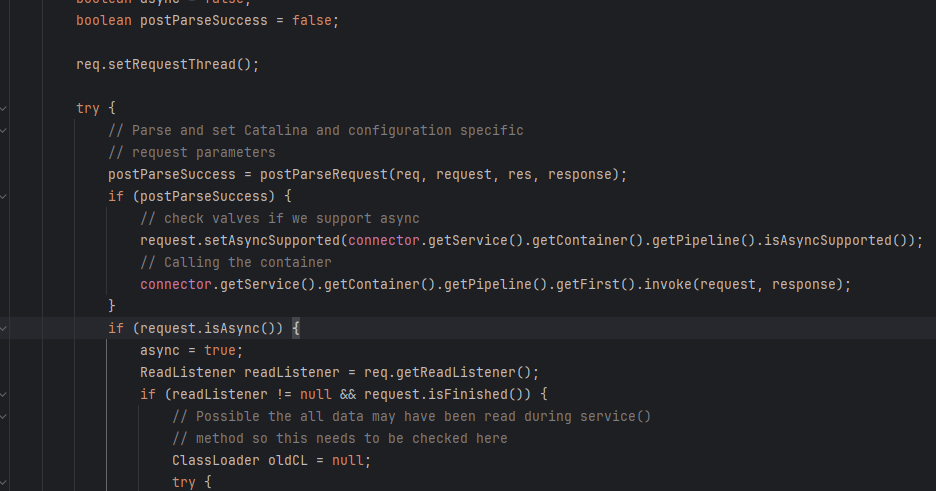

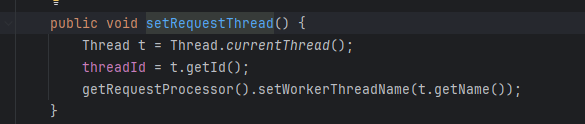

• req.setRequestThread() 메서드
  스레드연결

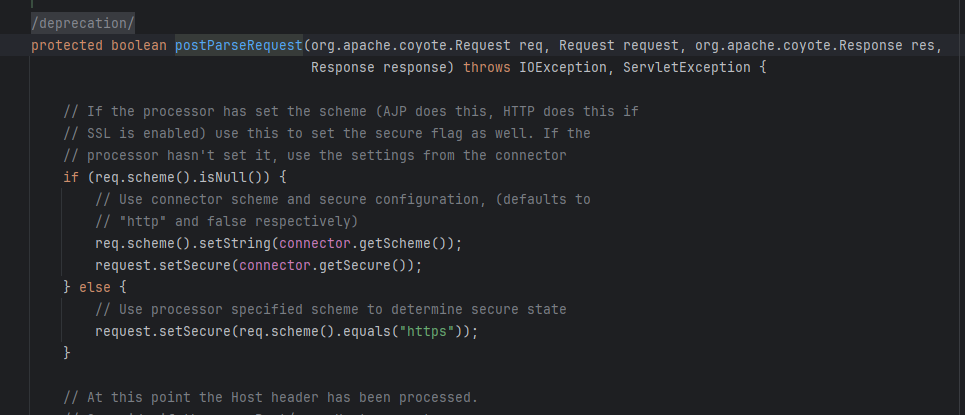

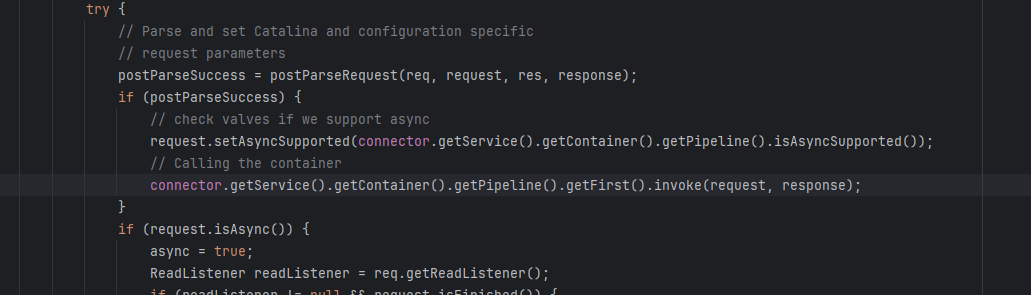

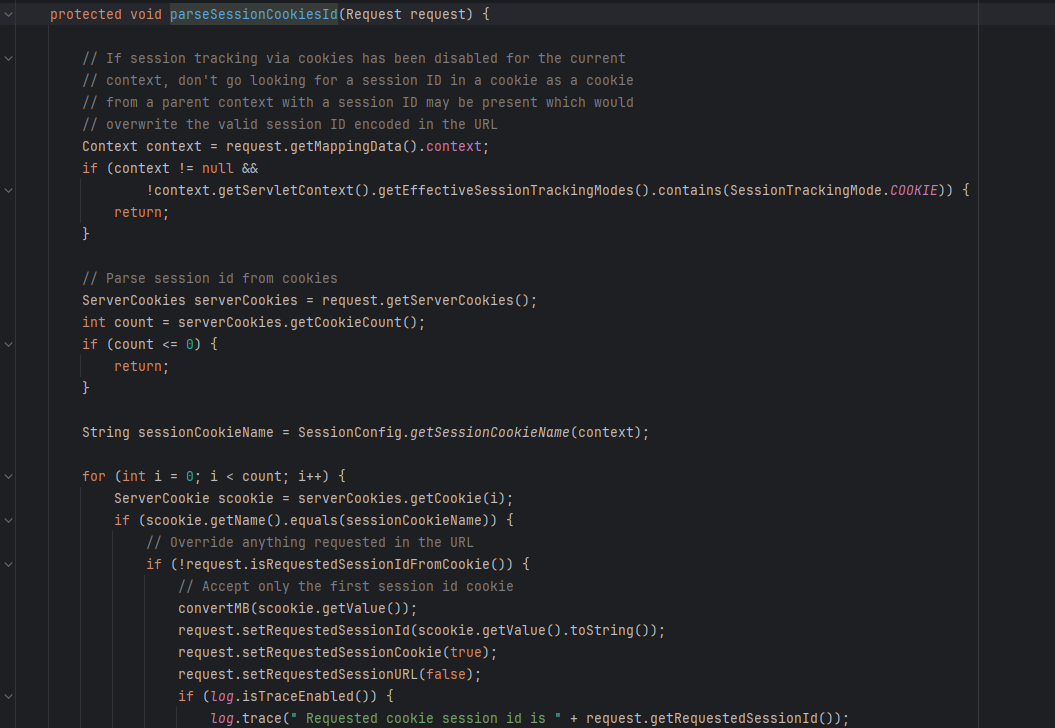

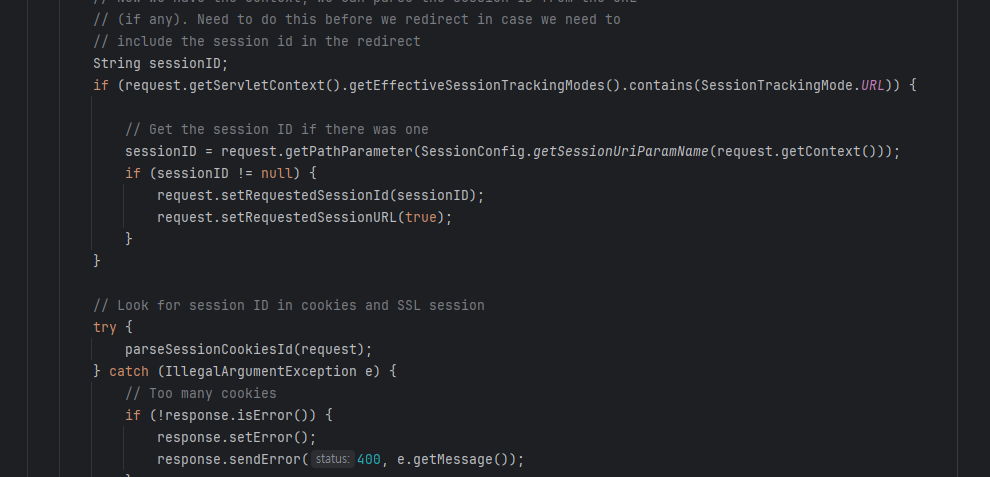

• postParseSuccess = postParseRequest(req, request, res, response); 메서드
  세션 관련 정보 연결




• AuthenticatorBase클래스
  invoke 메서드 호출

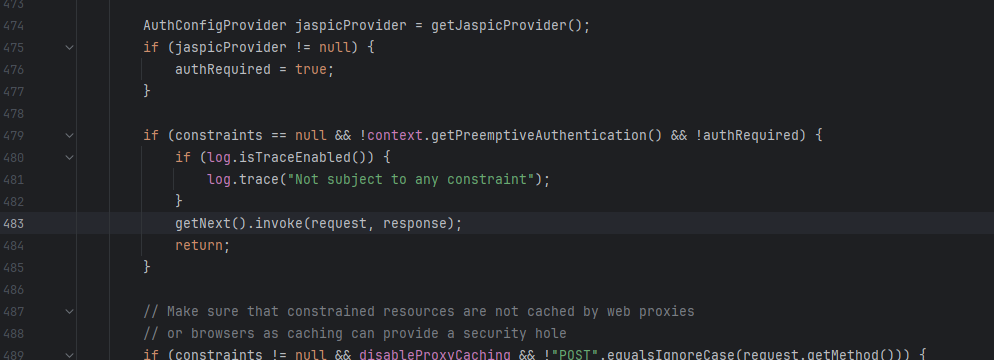

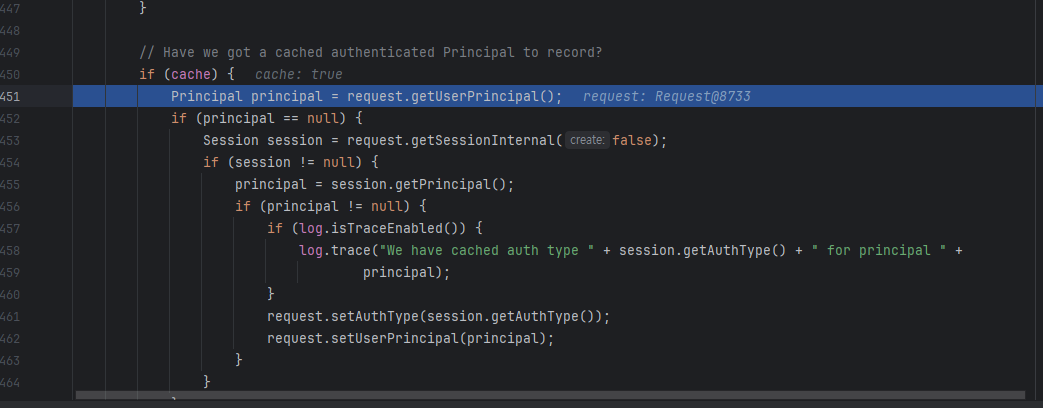

3. AuthenticatorBase

• 세션 기반 권한 세팅

• StandardWrapperValve클래스
  invoke 메서드 호출

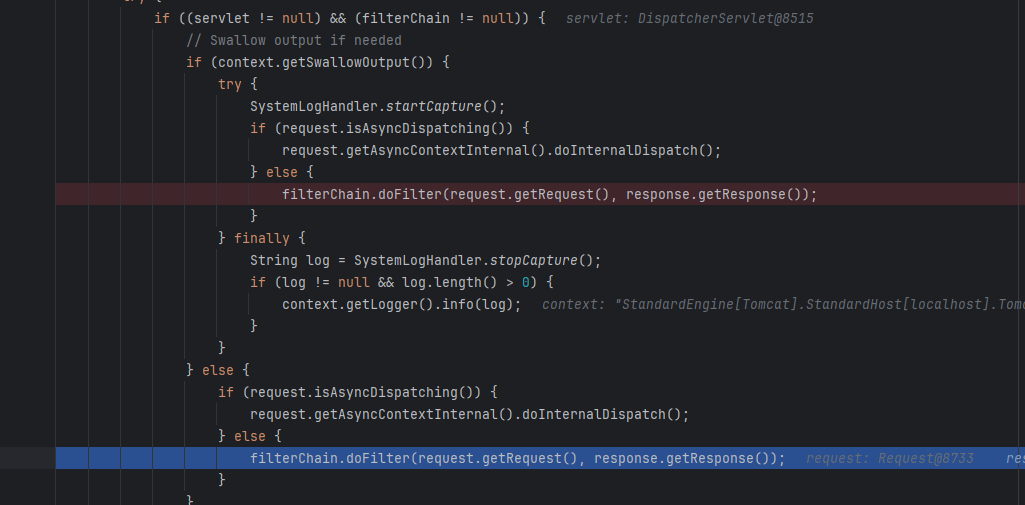

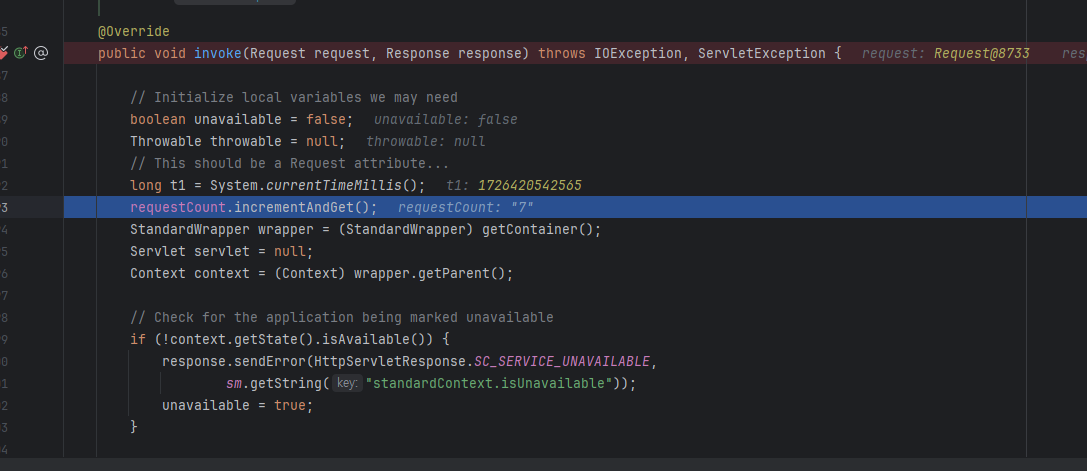

4. StandardWrapperValve

• invoke 메서드

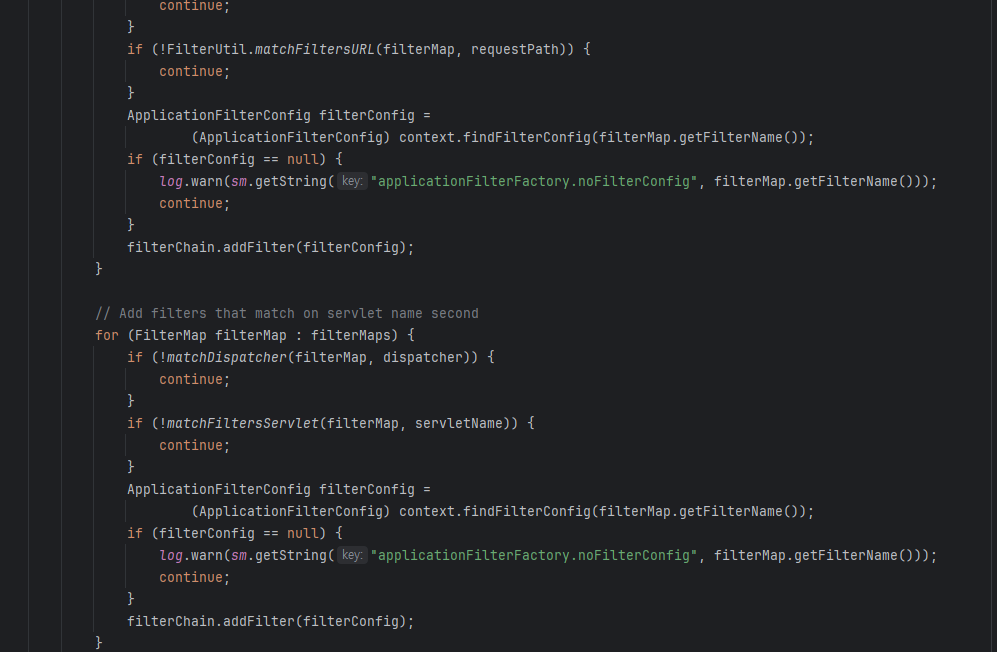

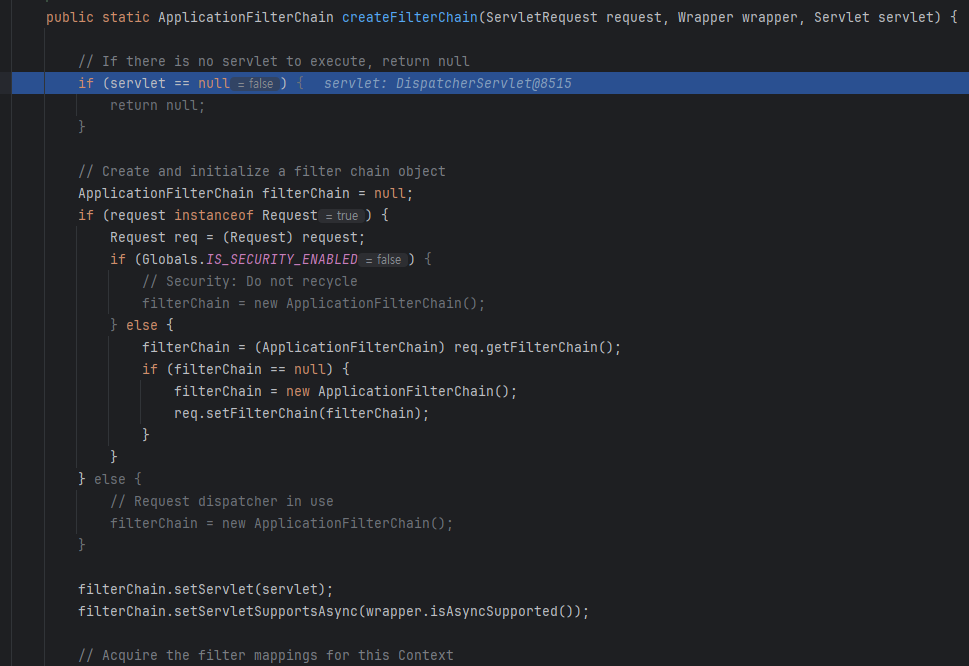

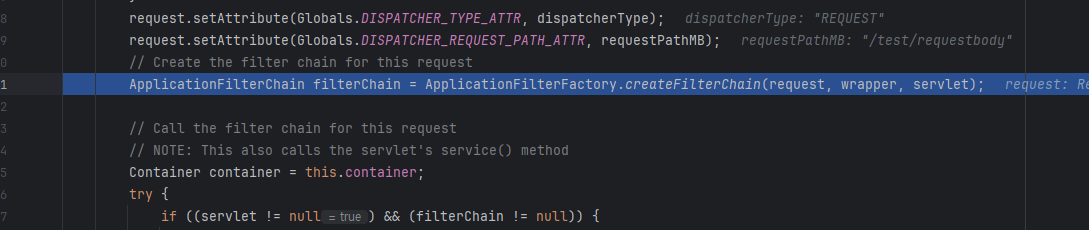

• ApplicationFilterFactory.createFilterChain 필터등록


• ApplicationFilterChain클래스
  doFilter 실행

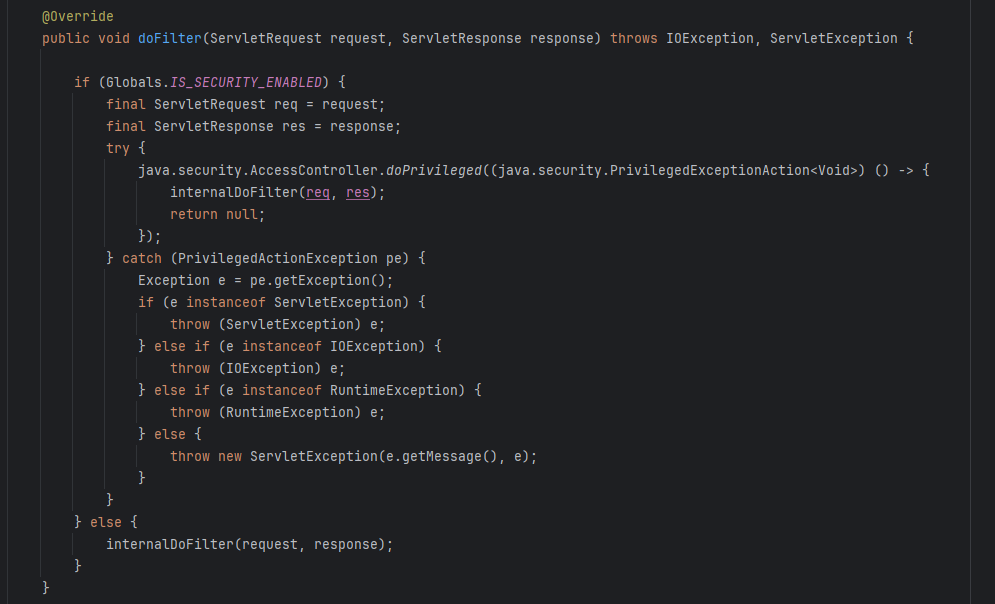

4. ApplicationFilterChain

• doFilter 메서드

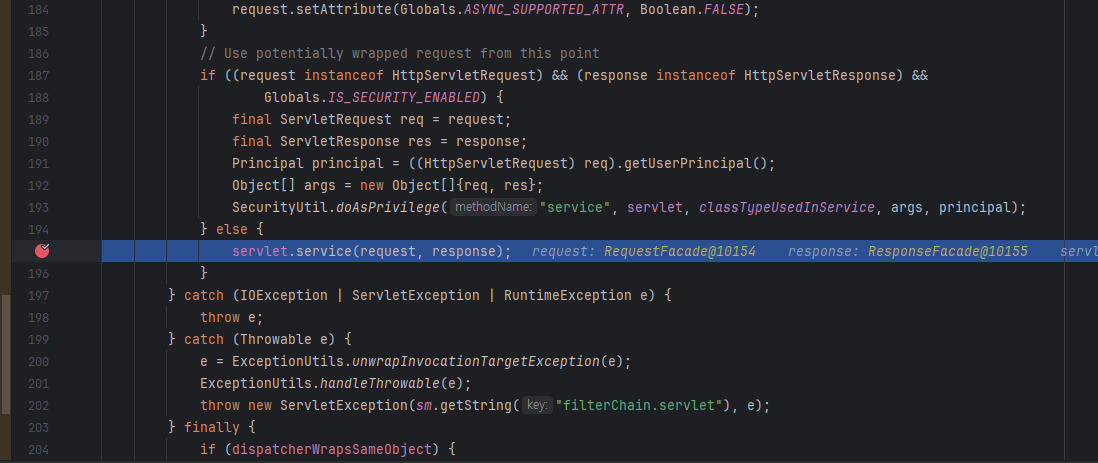

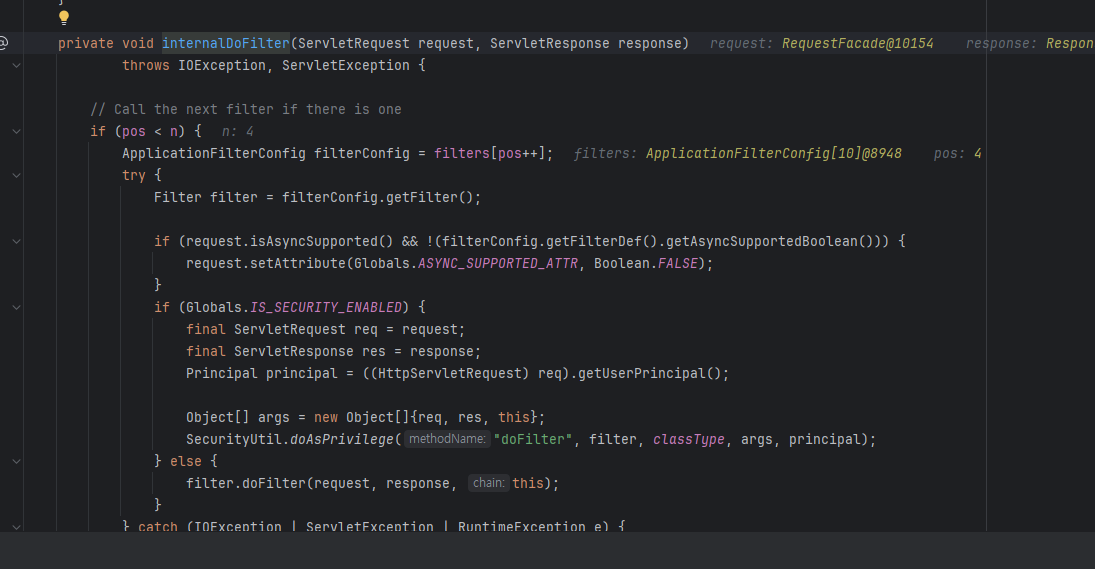

• internalDoFilter 메서드 실행

• HttpServlet 클래스
  service 메서드 실행

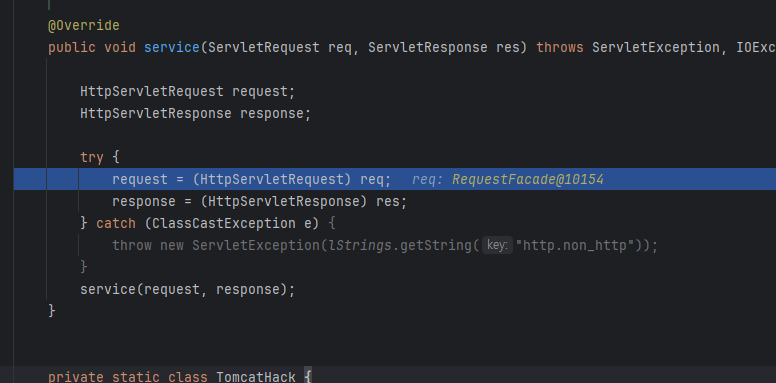

5. HttpServlet

• service 메서드

• FrameworkServlet 클래스
  service 메서드 실행

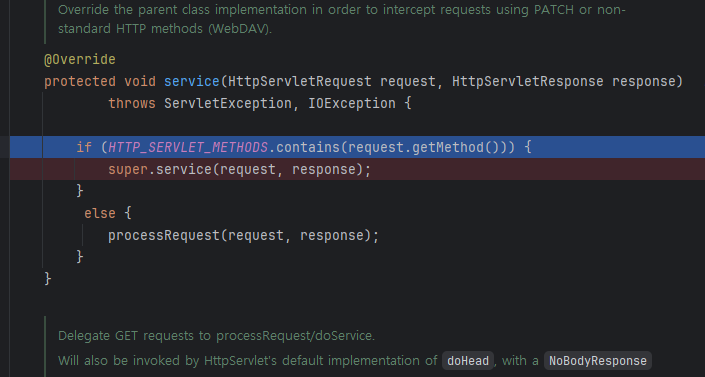

6. FrameworkServlet

• service 메서드

• HttpServlet 클래스
  service 메서드 실행

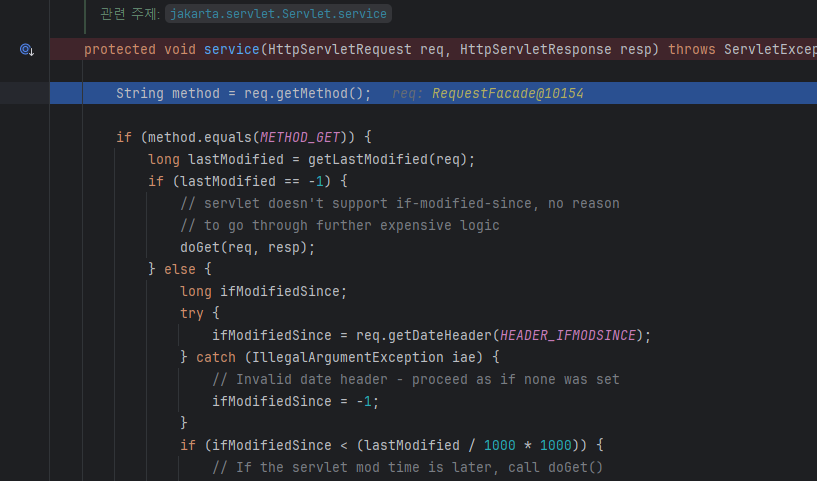

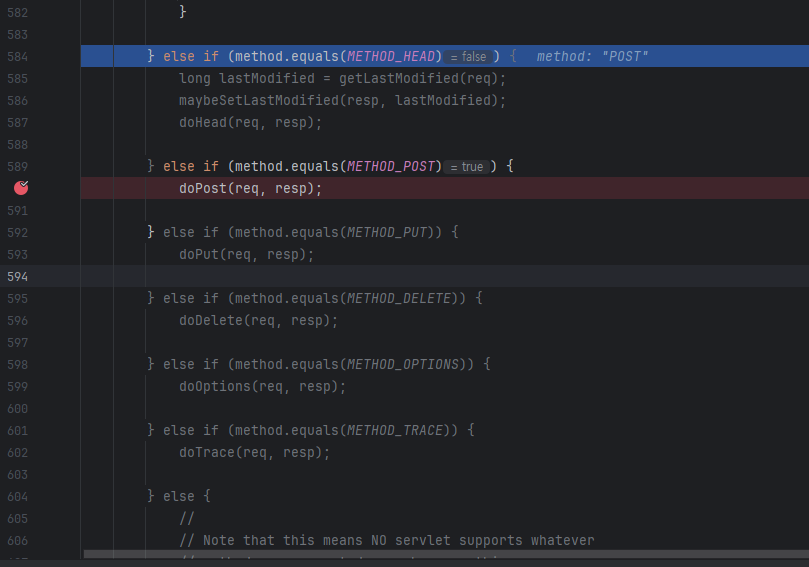

7.HttpServlet

• service 메서드

• 요청 method에 따라 메서드 실행(doGet(), doPost() 등)
  FrameworkServlet 클래스
  doPost() 실행


7. FrameworkServlet

• doPost 메서드


• processRequest 메서드 실행


• DispatcherServlet 클래스
  doService 메서드 실행(DispatcherServlet 호출)

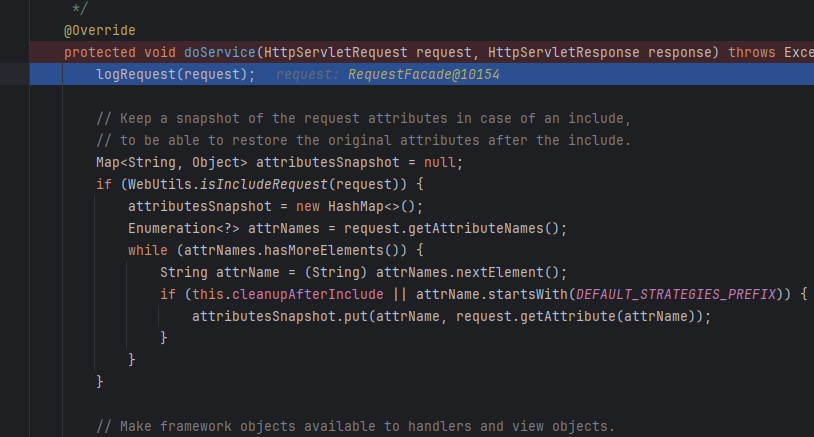

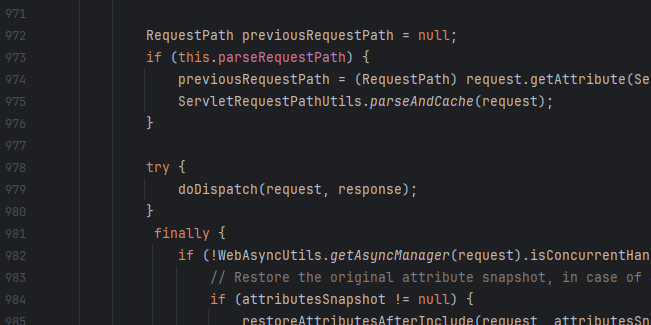

8. DispatcherServlet

• doService 메서드

• doDispatcher() 메서드 실행

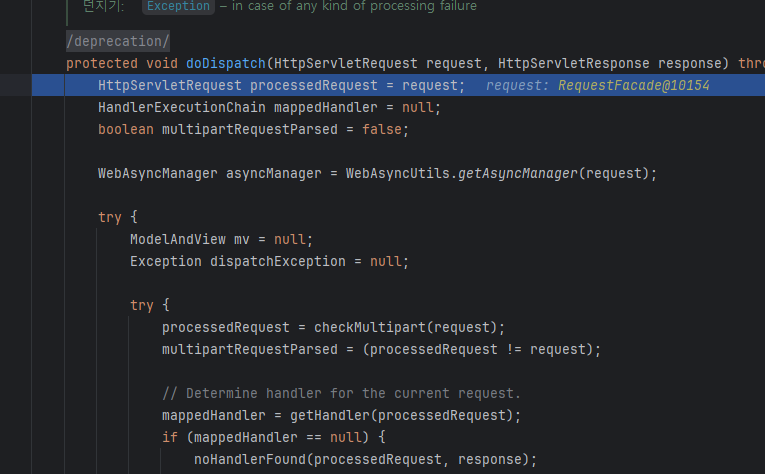

• doDispatch 메서드

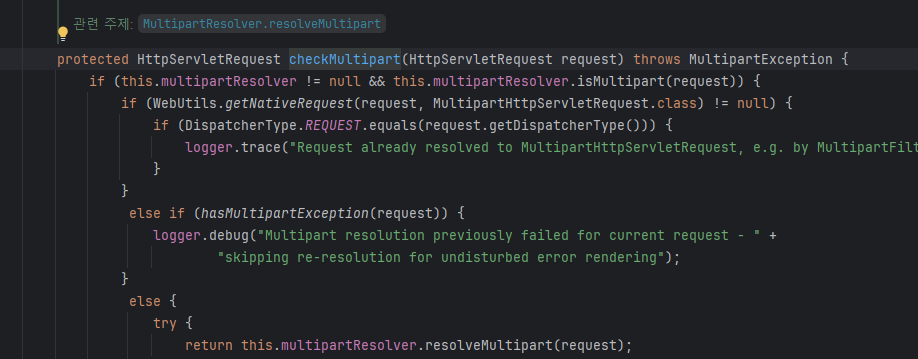

• multipart 확인

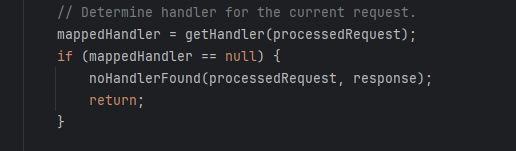

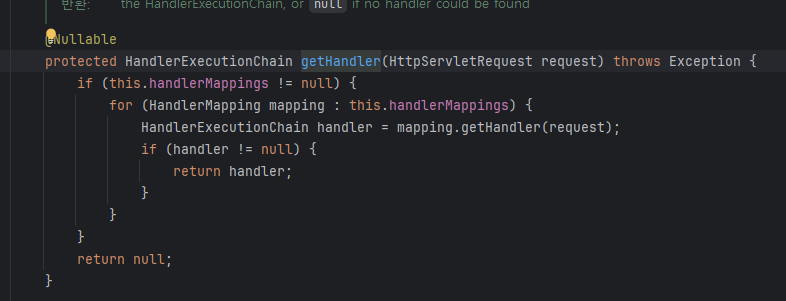

• handler 확인(컨트롤러 확인)

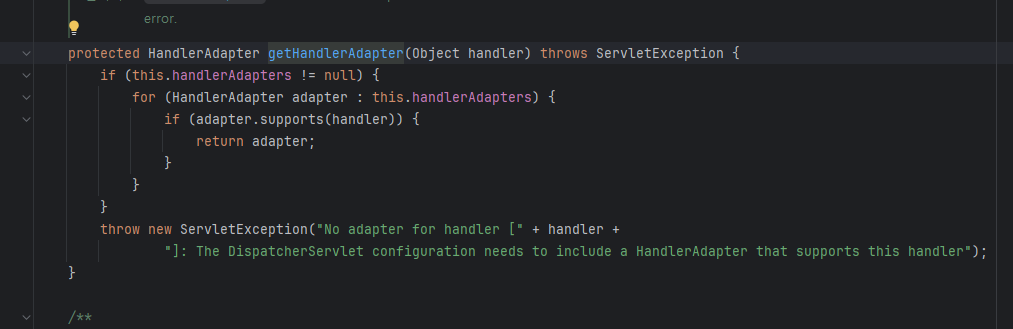

• adapter 확인(컨트롤러를 실행할 adapter확인)

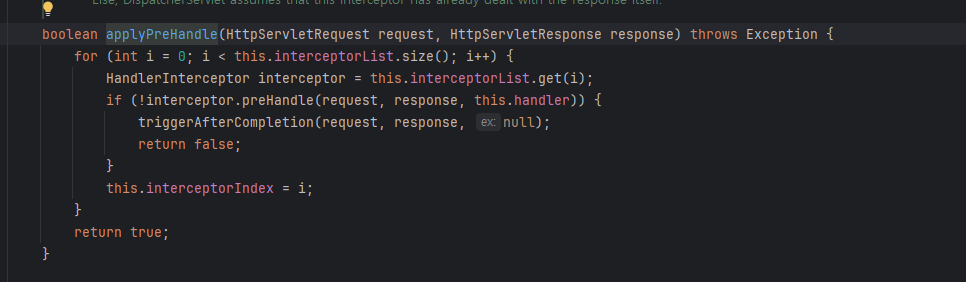

• prehandle 확인 및 실행(인터셉터 prehandle)


• adapter 에서 handler 실행

• AbstractHandlerMethodAdapter 클래스 handle 실행(컨트롤러 실행)

9. AbstractHandlerMethodAdapter

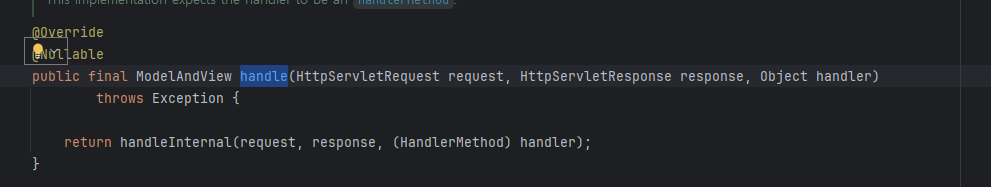

• handle 메서드

• RequestMappingHandlerAdapter 클래스
  handleInternal 메서드 실행

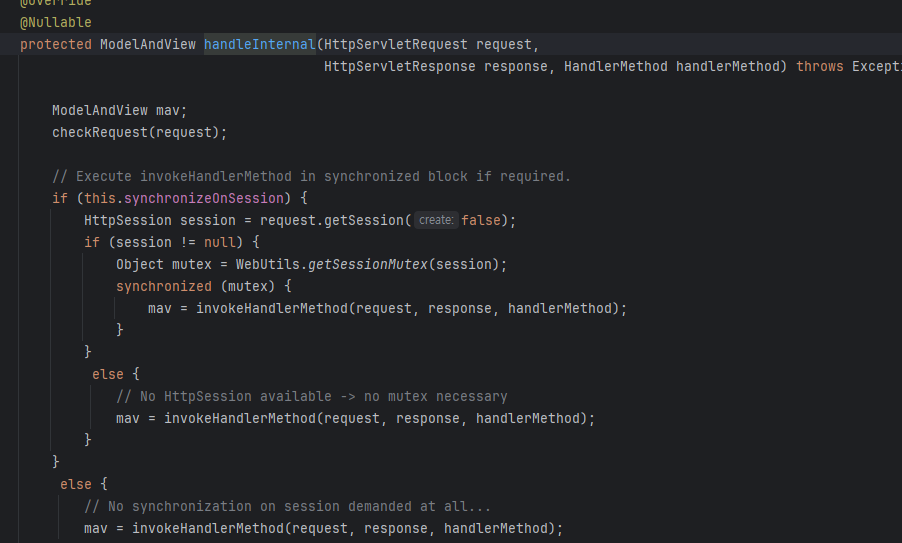

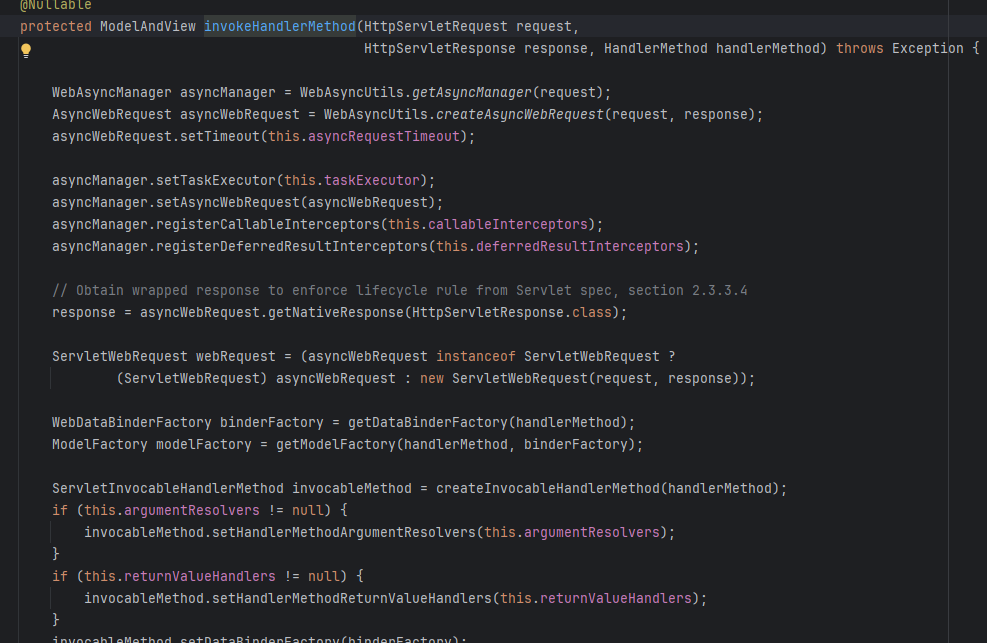

10. RequestMappingHandlerAdapter

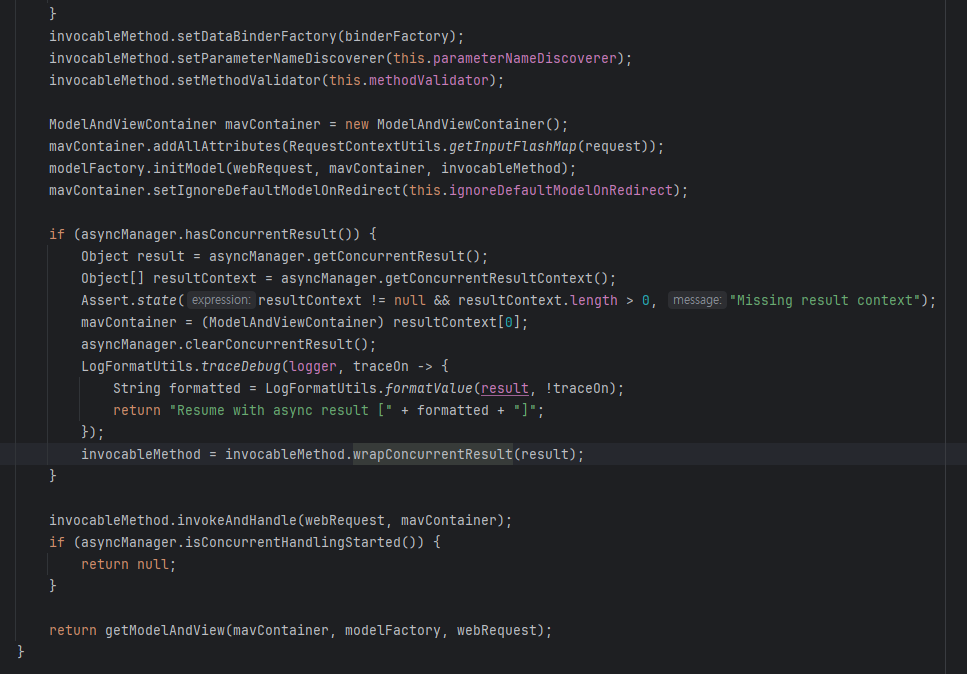

• handleInternal메서드


• invokeHandlerMethod 실행

1) 비동기, 동기 판별
2) argumentResolvers 세팅
3) returnValueHandlers 세팅

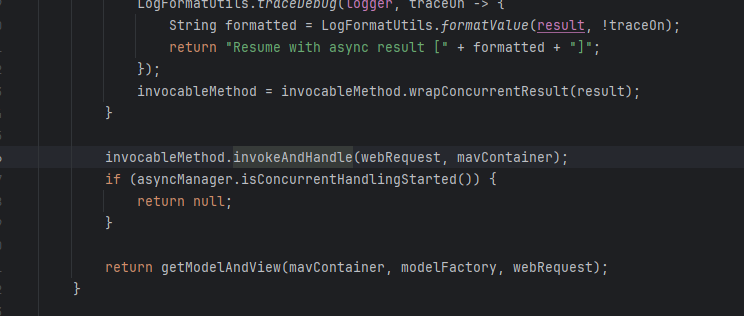

비동기 - wrapConcurrentResult 실행, 동기 - invokeAndHandle 실행

• ServletInvocableHandlerMethod 클래스
  invokeAndHandle 메서드 실행

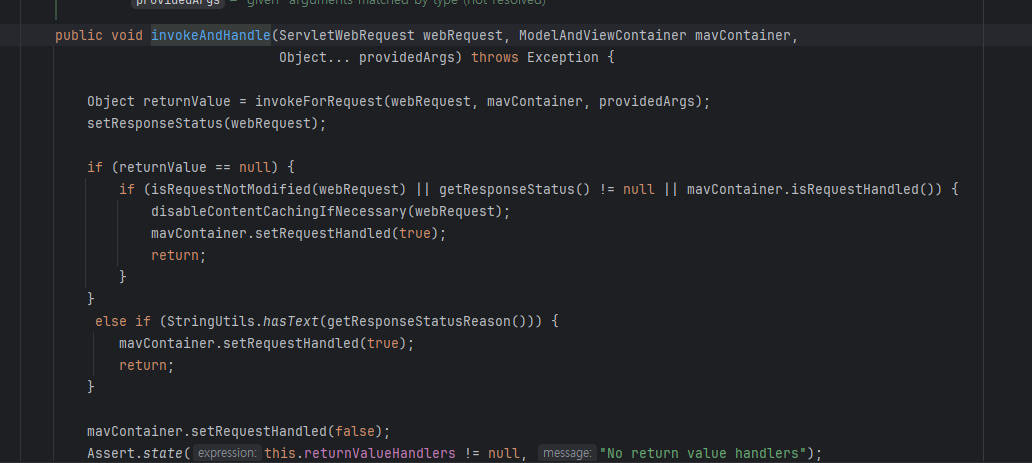

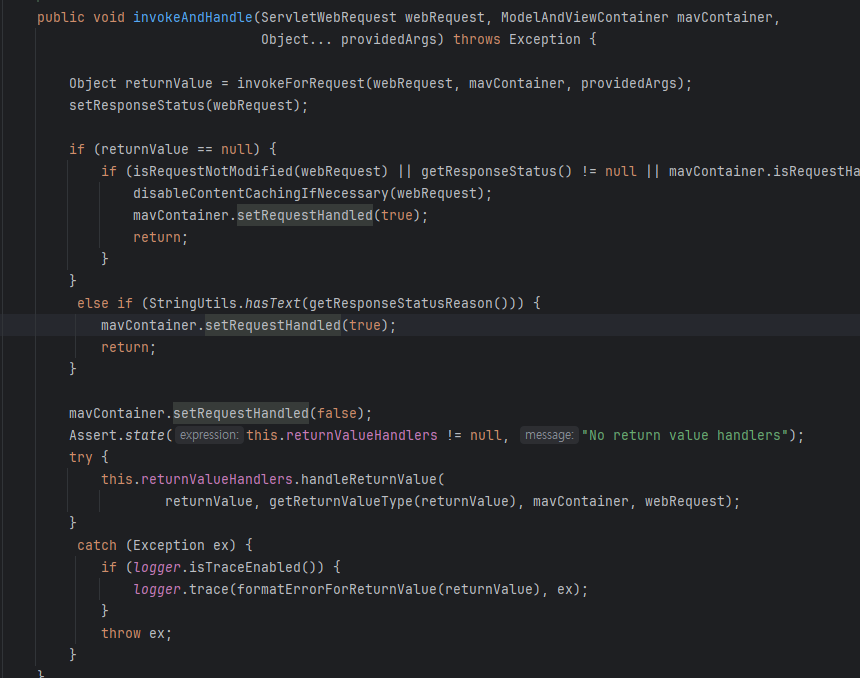

11. ServletInvocableHandlerMethod 클래스

• invokeHandle 메서드


InvocableHandlerMethod 클래스
invokeForRequest 메서드 실행

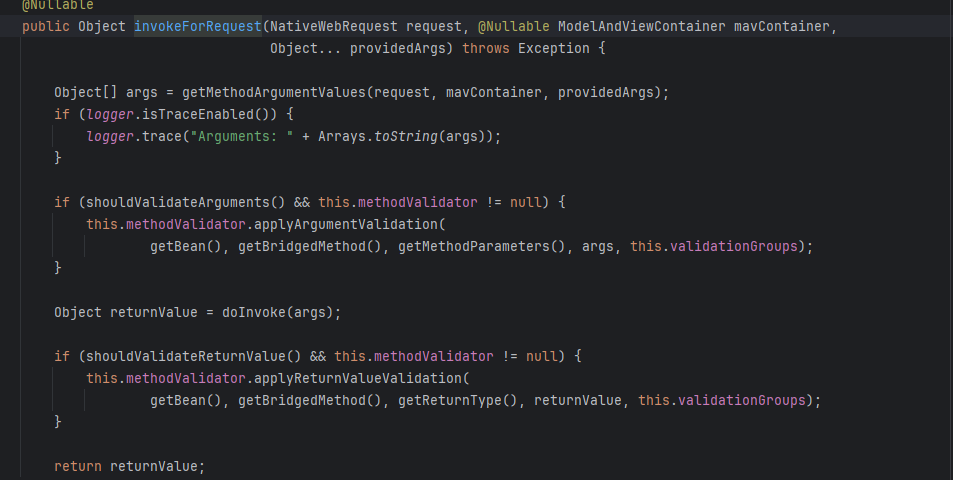

12. InvocableHandlerMethod

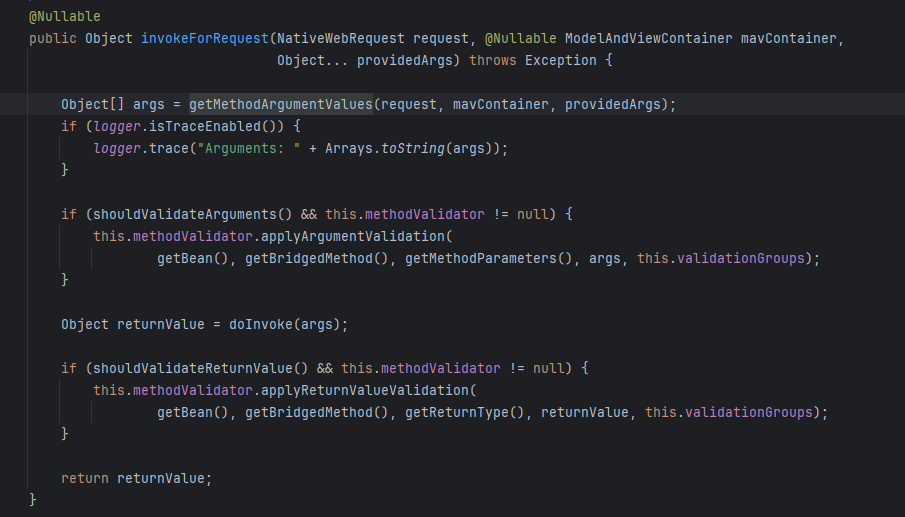

• invokeForRequest 메서드(argumentresolver와 returnvaluehandler를 찾아서 요청과 응답 처리)

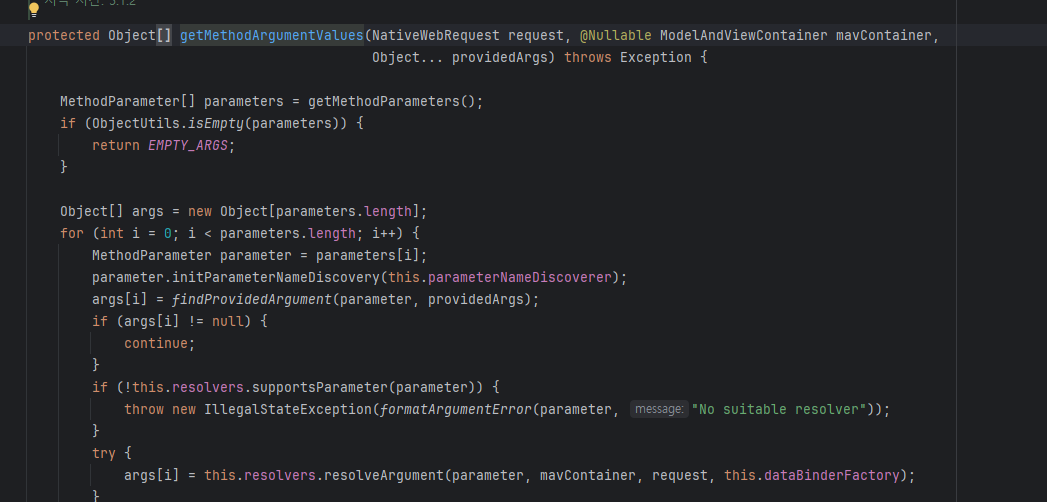

• getMethodArgumentValues 실행(supportsParameter가 true인지 판별해 유효한 파라미터 인지 확인)

• HandlerMethodArgumentResolverComposite 클래스
  resolveArgument 메서드 실행

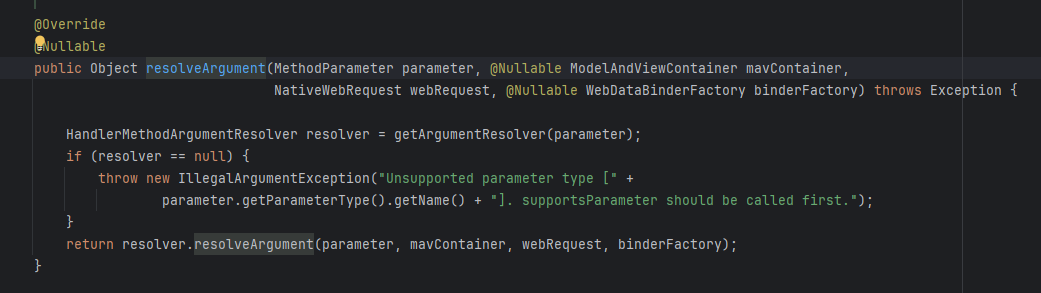

13. HandlerMethodArgumentResolverComposite

• resolveArgument 메서드

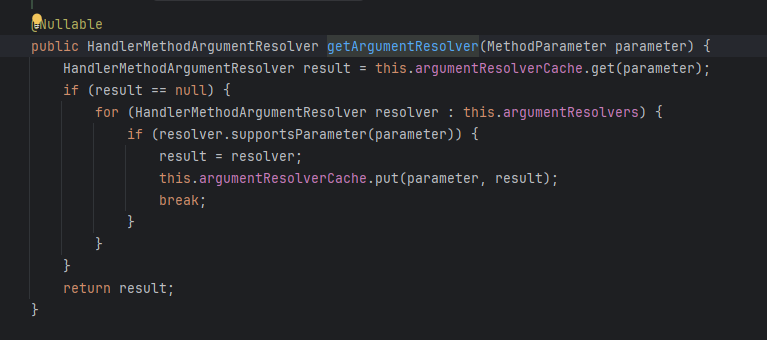

• getArgumentResolver 호출(파라미터를 실제로 처리할 argumentresolve 반환 - supportsParameter 가 true인걸 찾음)
  만약 찾는다면 다음 요청에는 빠르게 사용할 수 있도록 cache map에 넣음

• resolveArgument 메서드
  반환된 argumentResolve에서 요청 파라미터 처리를 수행.

14. InvocableHandlerMethod 클래스

• 요청 파라미터를 처리 한 후 반환된 Object[] args로 doInvoke 메서드로 비즈니스 로직 수행 후 return을 받는다

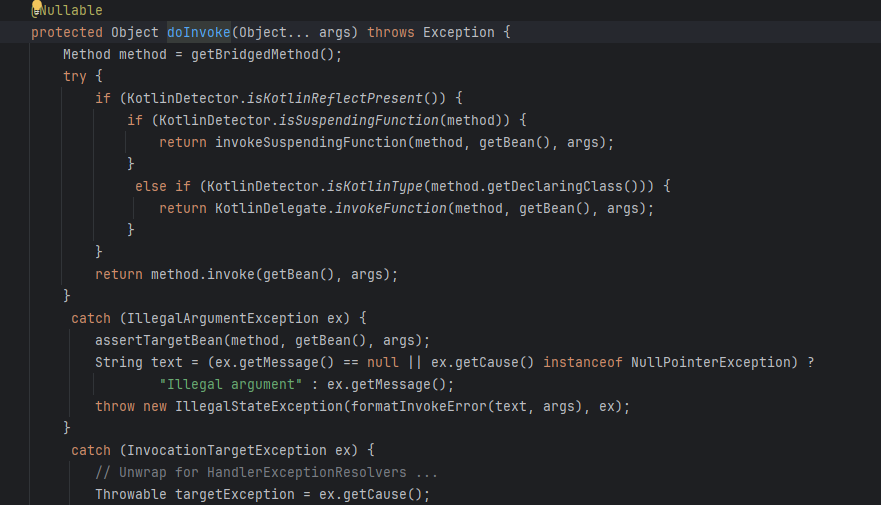

• doInvoke 메서드

• method.invoke 메서드
  실제 컨트롤러에 메서드를 수행한다.
  메서드 수행 후 Object returnValue 를 받아 invokeForRequest 메서드의 결과를 반환한다.

15. ServletInvocableHandlerMethod


• handleReturnValue 메서드실행

16. HandlerMethodReturnValueHandlerComposite

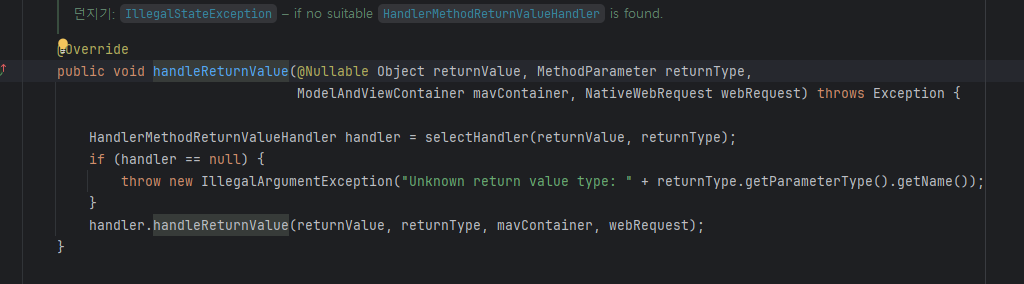

• handlerReturnvalue 메서드

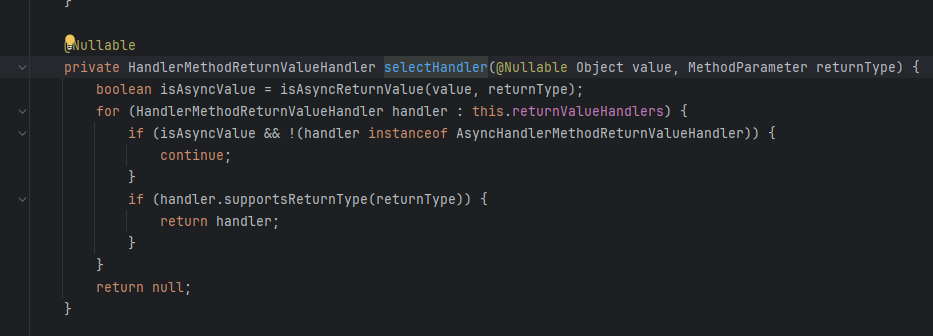

• selectHandler 메서드에서 반복하면서 supportsReturnType 가 true인 응답을 처리할 returnValueHandlers를 찾는다.

• handler.handleReturnValue(returnValue, returnType, mavContainer, webRequest);
  를 실행해 반환된 returnValueHandlers로 응답값을 처리한다.

15. RequestMappingHandlerAdapter

• 응답이 반환되었으면 비동기면 바로 return 하고 비동기 쓰레드에서 응답을하고 동기라면 getModelAndView메서드를 실행한다.

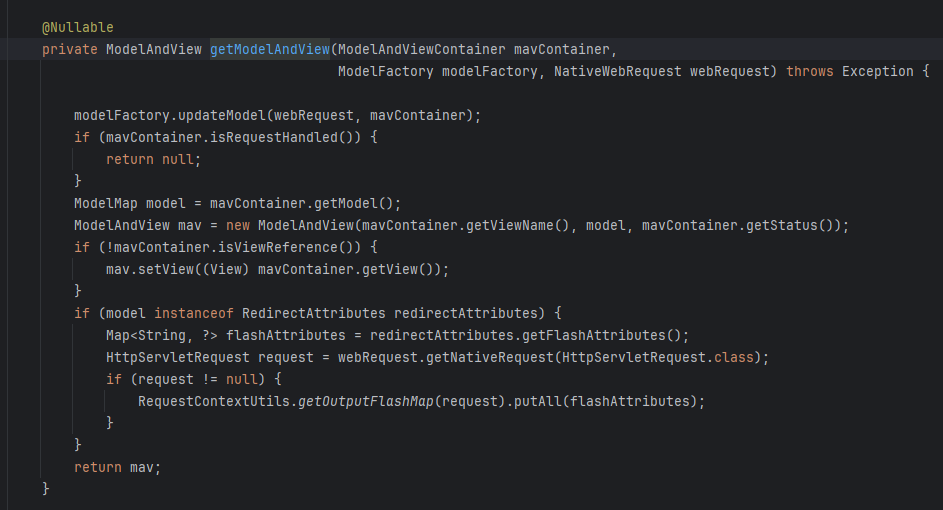

• getModelAndView 메서드
  view나 redirectAttribute가 존재한다면 return 하고
  responseentity나 responsebody 사용이면 isRequestHandled는 true 이므로 return null이 된다.


16. DispatcherServlet

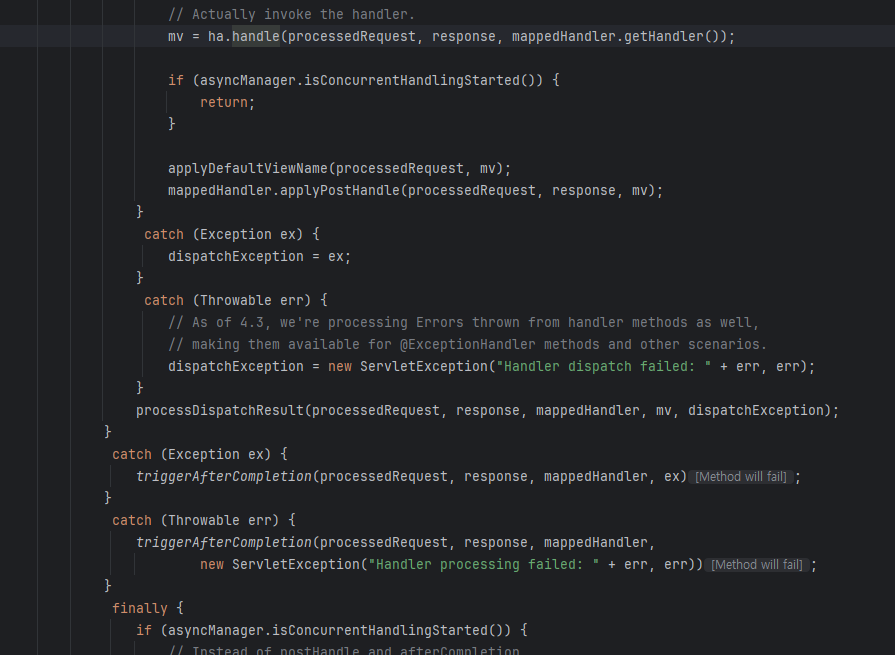

• doDispatch 메서드

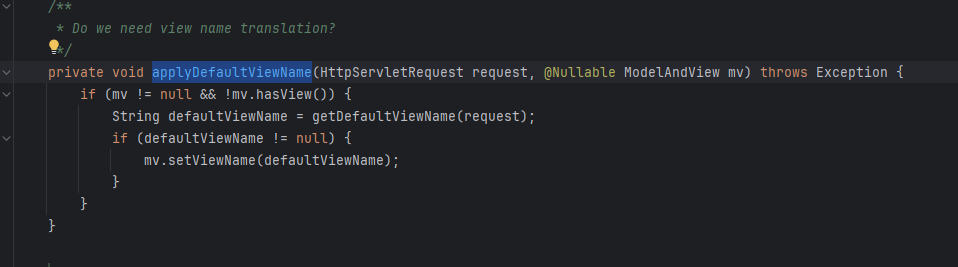

• applyDefaultViewName 메서드
  viewName 있으면 세팅

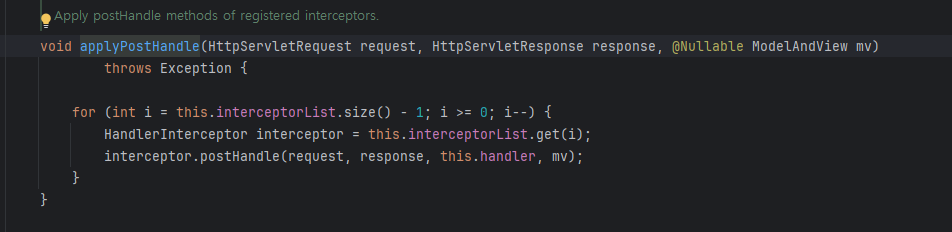

• mappedHandler.applyPostHandle(processedRequest, response, mv); 메서드
  인터셉터 postHandle 실행

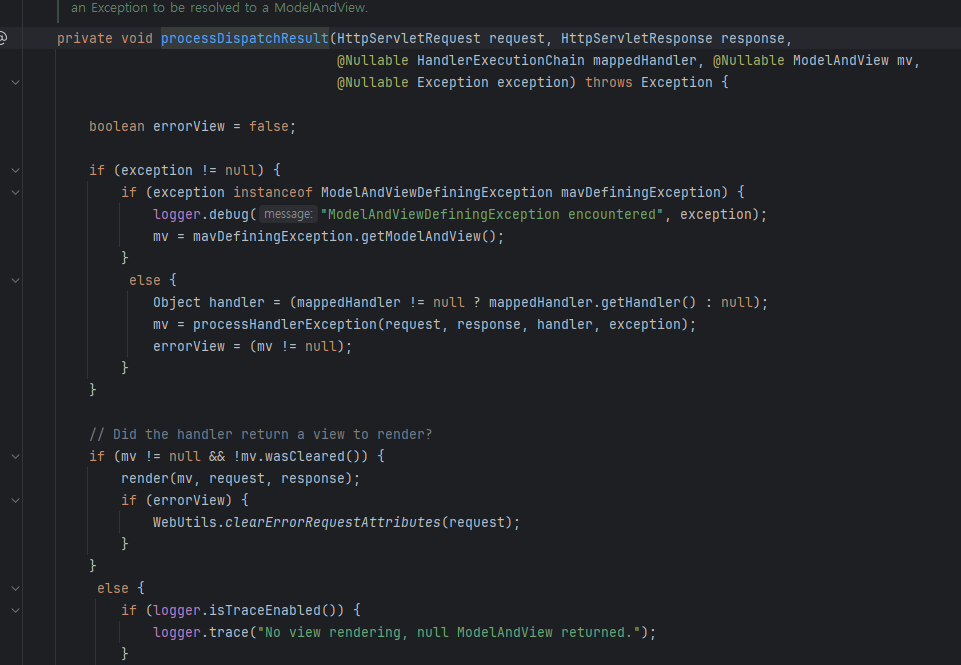

• processDispatchResult 메서드 실행
  성공이나 예외에 관한 결과를 반환. 예외시processHandlerException 호출

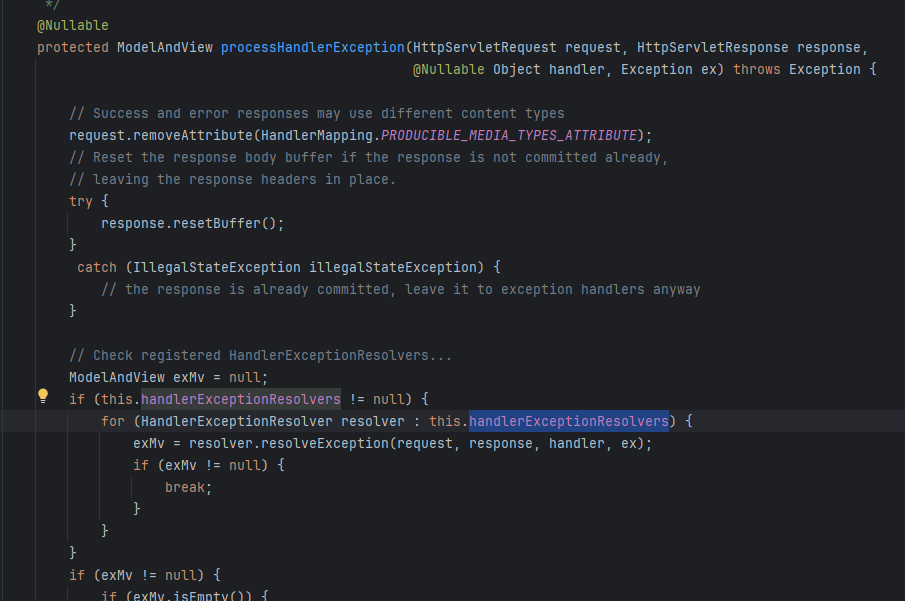

• processHandlerException 메서드
  오류가 발생했다면 handlerExceptionResolvers 를 찾아 호출

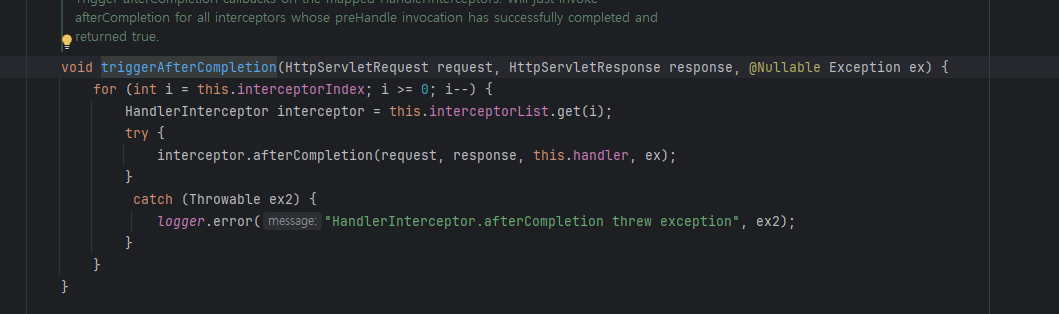

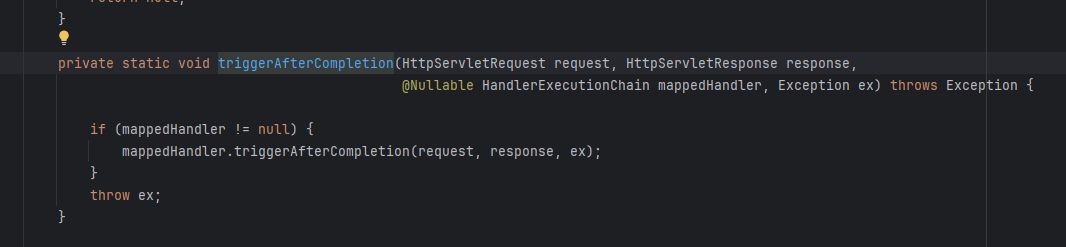

• triggerAfterCompletion 메서드
  인터셉터 afterCompletion 실행

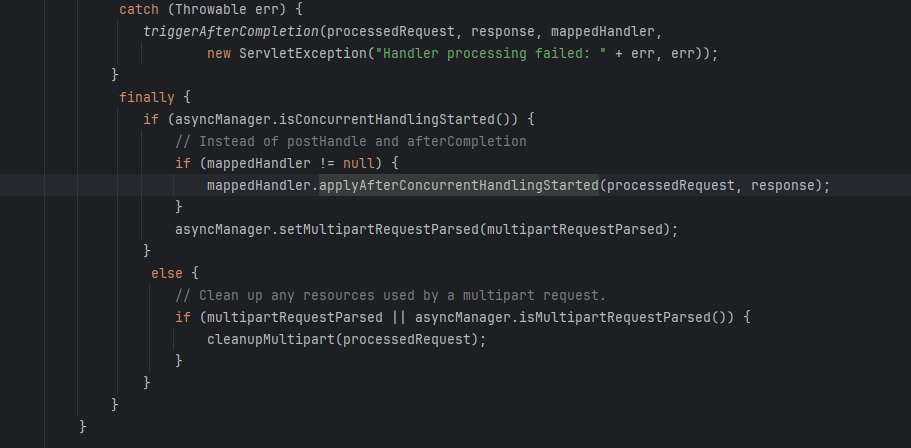

• asyncManager.isConcurrentHandlingStarted(), multipartRequestParsed
  비동기 응답 및 멀티파트 리소스 정리작업

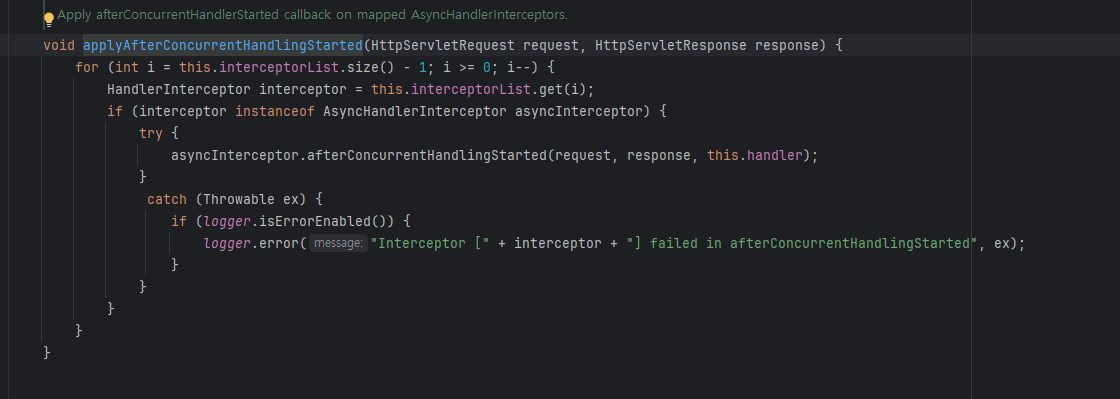

• applyAfterConcurrentHandlingStarted

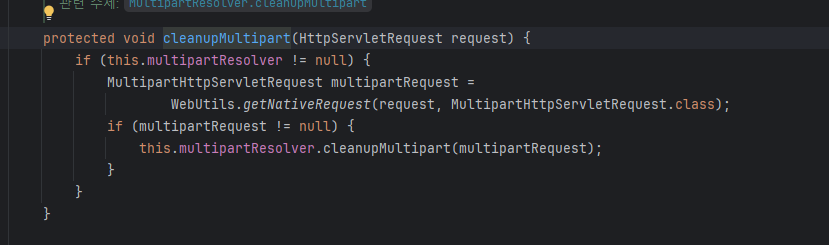

• cleanupMultipart

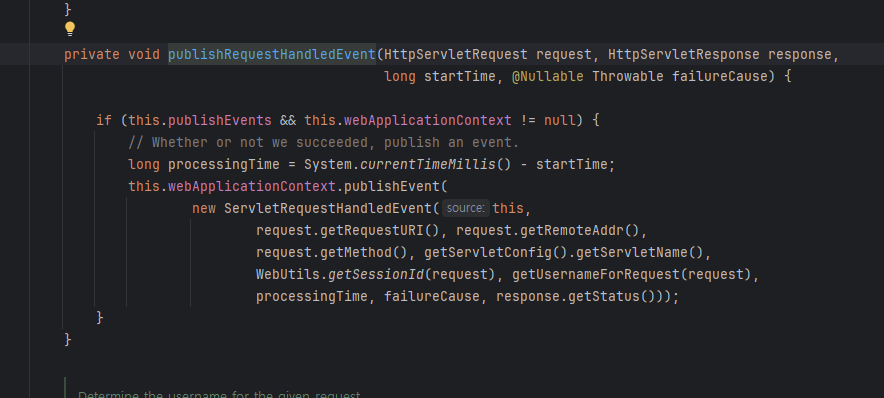

17. FrameworkServlet 클래스

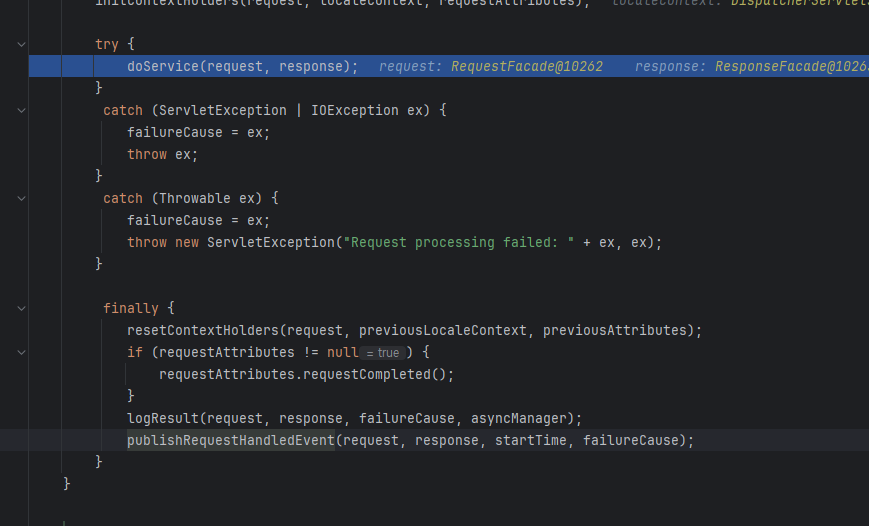

• publishRequestHandledEvent 메서드

• publishEvent 실행

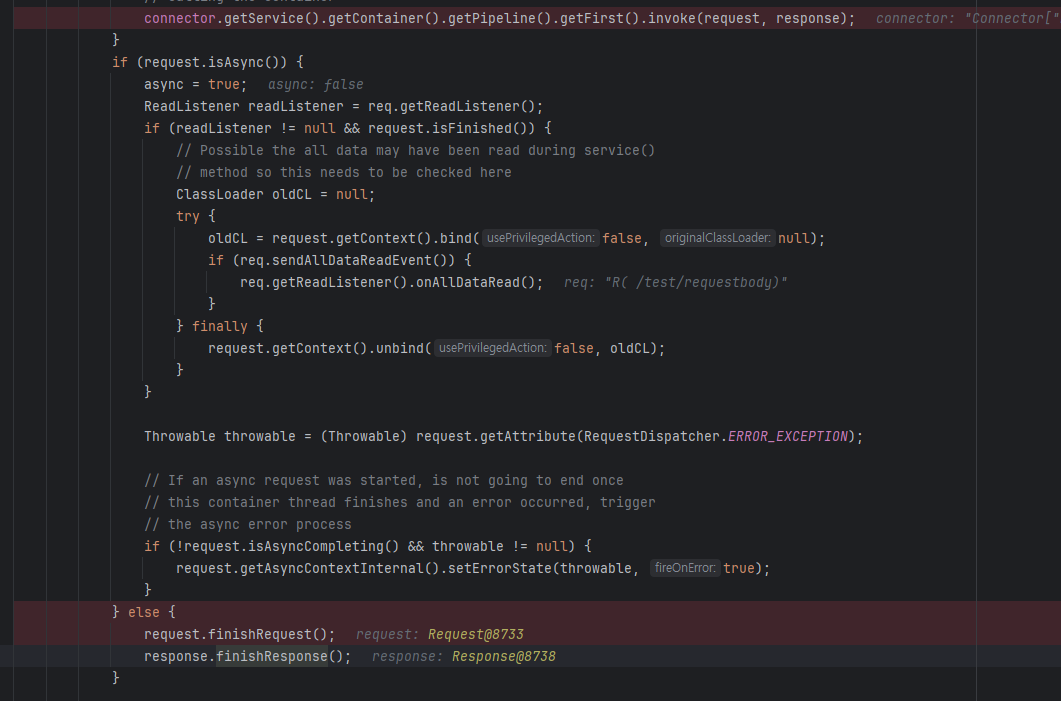

18. CoyoteAdapter

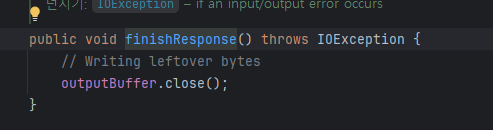

• response.finishResponse() 메서드
  클라이언트에 응답

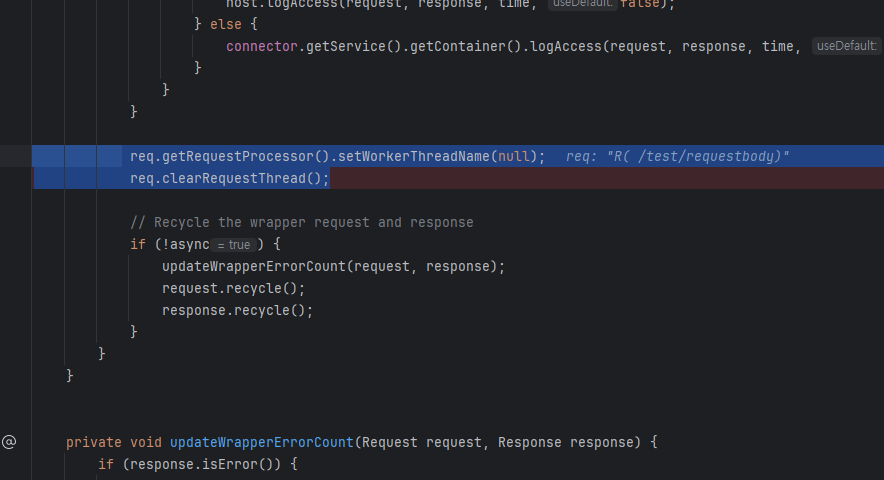

• clearRequestThread
  스레드 초기화
