지금까지 다룬 네트워크 상황은 이상적인 상황이다. 실제로는 수많은 라우터를 연결해야 하는데 이 많은 라우터를 테이블에 모두 저장하는 것은 어렵다. 또한 했다 해도 라우팅 알고리즘을 돌리면서 너무 많은 메세지가 날아다닐 것이다.
AS
- 라우터와 링크들이 연결된 독자적인 단위이다.
- isp는 하나 이상의 as로 이루어진다.
as 내 라우팅
- 한 as 안에서 라우팅 하는 것
- as 안에서 라우팅을 할 때는 아무 라우팅 알고리즘을 사용해도 된다. 단 as 안에서는 모든 라우터가 같은 라우팅 알고리즘을 사용해야 한다.
- 따라서 as는 서로 다른 내부 라우팅 알고리즘을 사용할 수 있다.
- 링크 상태 알고리즘, 거리 벡터 알고리즘등을 말한다.
- 대표적으로 ospf가 있다.
as 간 라우팅
- as간 라우팅을 위해서는 전 세계가 하나의 통일된 라우팅 알고리즘을 사용해야 한다.
- 게이트웨이란 다른 as와 연결된 라우터를 말한다.
- 게이트웨이는 인터 라우팅 인트라 라우팅을 모두 한다.
- bgp가 있다.
BGP
- as간 라우팅을 담당하는 프로토콜
- 경계에 있는 게이트웨이을 위한 프로토콜이다.
- BGP는 IP 또는 서브넷을 자신과 다른 AS내의 호스트에게 말할 수 있게 한다.
- 즉 자신이 여깄다고 말할 수 있게 한다.
EBGP
- 게이트웨이에게 이 방향으로 가면 어떤 AS가 있고 목적지의 어느 서브넷으로 갈 수 있다는 것을 알려준다.
IBGP
- 게이트웨이가 받은 경로 정보를 자기와 같은 AS내 라우터들에게 알려주는 것
작동 과정

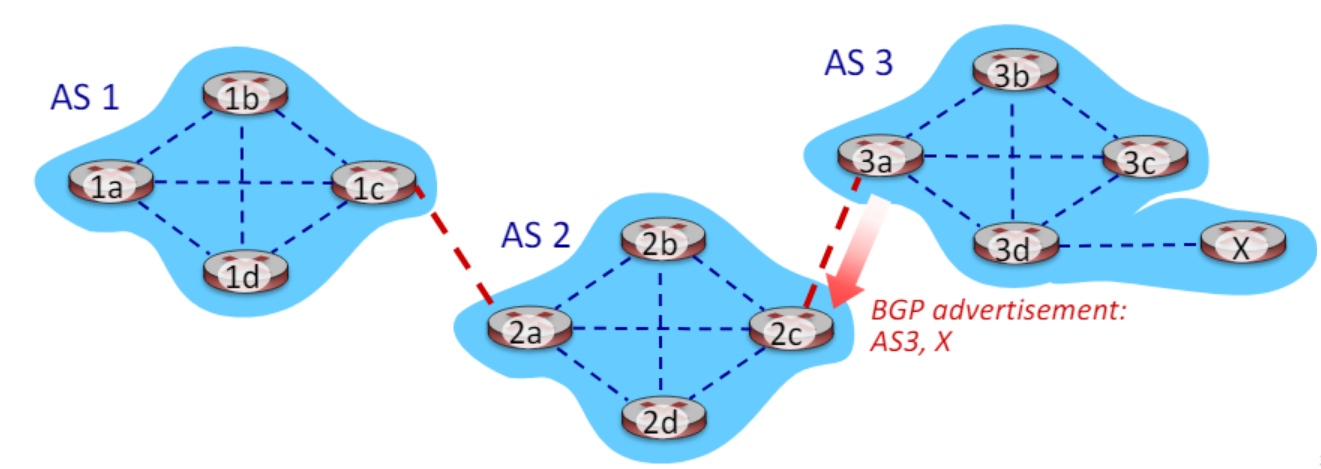

- as3의 게이트웨이인 3a가 as3, x를 전파하면 2c가 받는다.
- 2c는 x에게 보내고 싶으면 3a에게 보내야 한다는 것을 알게 된다.
- 2c는 ibgp 프로토콜을 통해 as2 내 모든 라우터에게 as3, x를 전파한다.
- as2의 2a가 as1의 1c에게 as2, as3, x를 보내며 x로 가고 싶으면 as2로 보내야 한다는 것을 알려준다.
- 1c는 또 ibgp를 이용해 자신의 as내 라우터에게 이를 전파한다.
-
1a, 1b, 1d는 이제 x에게 가려면 게이트웨이 1c에게 가야한다는 것을 알게 되었다. 하지만 아직 1c로 가는 법은 모르고 따라서 이때 링크 상태 프로토콜 같은 인트라 라우팅 프로토콜을 실행한다.
-

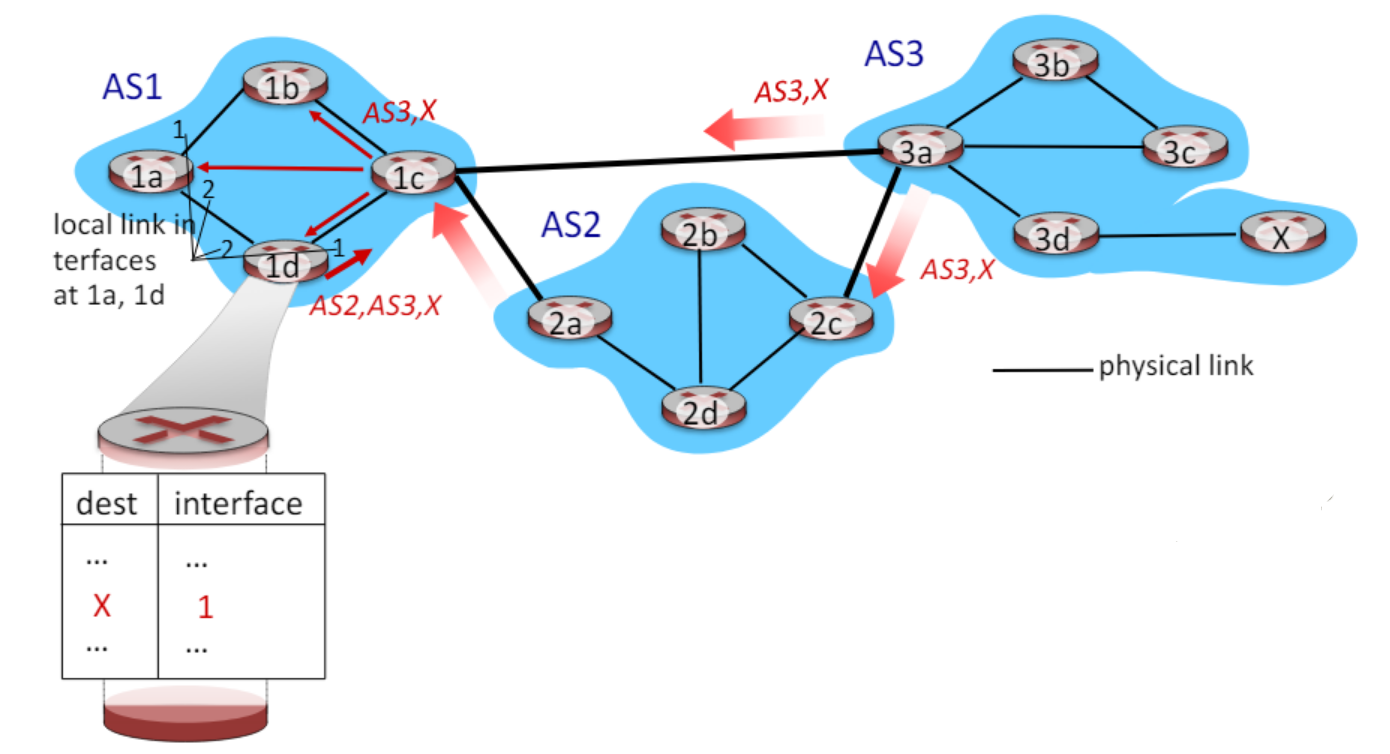

인트라 라우팅 프로토콜을 돌리면 1d의 포워딩 테이블에는 최종적으로 다음과 같이 x로 가려면 1번 포트로 나가야 한다는 것이 들어간다.
위 예시처럼 한 게이트웨이가 여러 경로를 받을 수도 있다. 이때는 as의 정책을 따라 선택하면 된다.
정책에 따른 경로 결정
- as는 정책에 따라 경로를 결정한다.

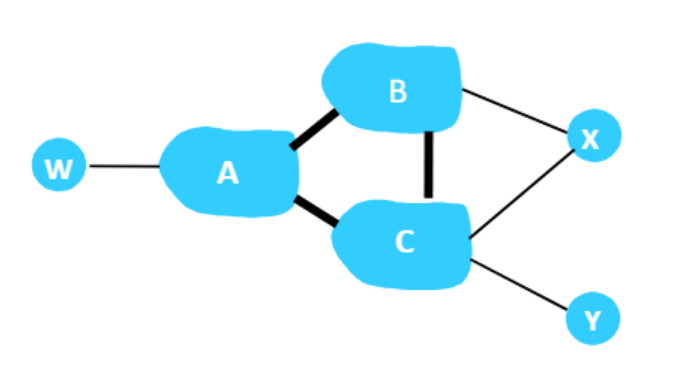

예시 1
- b는 a와 c가 자신의 고객이 아니라 자신을 거쳐가길 원하지 않는다.
- a는 aw라는 경로를 b와 c에게 전파한다.
- 하지만 b는 자신을 거쳐가길 원하지 않기 때문에 c에게 baw 라는 경로를 전파하지 않는다.
- 따라서 c는 caw라는 경로만 알고 w를 가기 위해서 b를 거치지 않을 것이다.
예시 2
같은 네트워크 구성에서 가정을 다르게 했다.
- x는 b에서 c로 갈 때 자신을 거치는 것을 원하지 않는다.
- 그래서 x는 xcy 같은 경로를 b에게 알려주지 않는다.
- 따라서 b는 bcy 같은 경로만 알고 x를 거치지 않게 된다.
