ERD란??

Entity Relationship Diagram( 개체-관계 모델 )

프로젝트 규모가 증가하고 다른 개발자들과 협업을 하게되면, 연관된 DB 테이블들을 시각화하는 것이 좋다. 해당 테이블을 사용할때마다 머릿속으로 테이블간의 관계를 생각해야하는 번거로움을 피할수 있고, 다른 개발자와 의사소통이 잘 이루어질수 있기 때문이다. 테이블간의 관계를 설명해주는 다이어그램 ERD의 등장 배경이다.



ERD 표기법

ERD는 여러 기호들로 관계를 표현할 수 있다.

A 테이블의 기본키를 B 테이블이 가지고 있다면, A테이블이 부모 테이블이고 B테이블이 자식 테이블이다.

실선은 부모 테이블의 기본키를 자식 테이블이 가지고 있으며 이를 기본키로 사용하는 경우이다.

점선은 부모 테이블의 기본키를 자식테이블이 가지고 있지만 이를 기본키로 사용하지 않을 때 사용한다.



실무에서는 IE 표기법을 더 많이 사용한다.

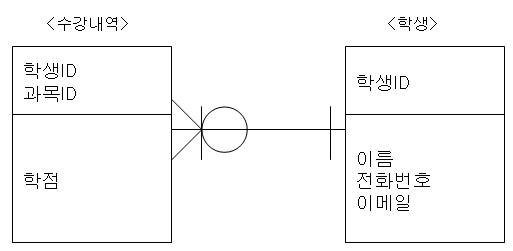

예시

  • 수강내역 테이블이 학생 테이블의 기본키를 외래키로 가지고있다. 그러므로 수강내역 테이블이 자식 테이블이고, 학생 테이블이 부모 테이블이다.

  • 테이블간의 관계를 보면 하나의 학색은 여러개의 수강 내역을 가진다.

  • 수강내역 테이블에서 학생 테이블의 기본키를 자신도 기본키로 사용하기 때문에 실선으로 표현되어있다.



직접 ERD 설계

http://erdcloud.com/ : ERD를 그려볼 수 있는 사이트
