CNI?
네트워크 인터페이스의 사실상 표준
CNI(Container Network Interface)는 컨테이너 간의 네트워킹을 제어할 수 있는 플러그인을 만들기 위한 표준
컨테이너 런타임과 오케스트레이터 사이의 네트워크 계층을 구현하는 방식이 다양하게 분리되어 각자만의 방식으로 발전하게 되는 것을 피하기 위해 공통된 인터페이스를 제공
CNI, CNI Plugins
/etc/cni/net.d/ 에 작성
CNI는 말 그대로 표준으로써의 역할을 할 뿐, 특정 서비스에 어울리는 기능을 구현해 내기 위해서는 CNI를 활용한 추가적인 기능개발을 통해 서비스에 적용
{
"name": "k8s-pod-network",
"cniVersion": "0.3.0",
"plugins": [
{
"type": "calico",
"log_level": "info",
"datastore_type": "kubernetes",
"nodename": "127.0.0.1",
"ipam": {
"type": "host-local",
"subnet": "usePodCidr"
},
"policy": {
"type": "k8s"
},
"kubernetes": {
"kubeconfig": "/etc/cni/net.d/calico-kubeconfig"
}
},
{
"type": "portmap",
"capabilities": {"portMappings": true}
}
]
}Calico, Weave, Cilium 등과 같은 다양한 서드파티 CNI 플러그인들이 존재
Why use CNI Plugin?
서드파티 CNI들이 제공하는 다양한 기능들(Network Policy, Public 클라우드와의 통합, 대규모 트래픽에 대한 안정성 등)이 이유일 수도 있지만, 무엇보다 기본제공되는 kubenet의 기능이 너무 부족하기 때문이다. kubenet은 그 자체로는 컨테이너간의 노드간 교차 네트워킹조자 지원하지 않는다.
CNI 플러그인의 네트워크 모델
-
Overlay Network Model
VXLAN(Virtual Extensible LAN)
IP-in-IP 프로토콜 -
Non-Overlay Network Model
BGP(Border Gateway Protocal)

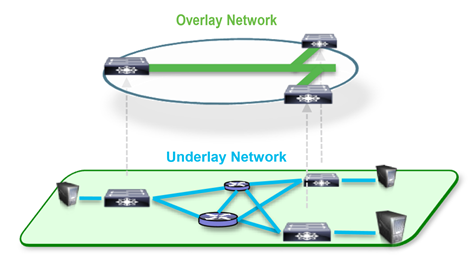

Overlay Network Model
기본 개념은 실제로는 복잡할 수 있는 엔드포인트 간의 네트워크 구조를 추상화하여 네트워크 통신 경로를 단순화 하는 것 이다.

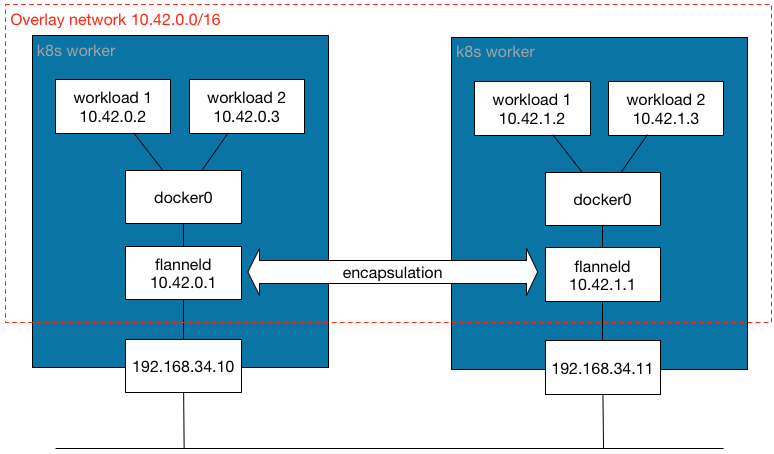

- 패킷을 encapsulation 해서 통신 노드간에 가상 Tunnel을 생성
각 노드에 위치한 가상의 터널의 Endpoint(Virtual Tunnel EndPoint : aka… VTEP)를 통해 - 캡슐화 된 패킷을 전달하는 방식을 활용하여 복잡한 네트워크 환경에서의 통신을 추상화
대부분의 환경에서 기존 네트워크 환경에 영향 없이 CNI 환경을 구성할 수 있지만, BGP 프로토콜을 사용하는 방식에 비해 패킷을 캡슐화 할때 CPU 등의 자원도 소모하고 패킷의 전체 크기에서 캡슐화를 위해 사용하는 영역 만큼 패킷 당 송/수신 할 수 있는 데이터의 양이 줄어들어 상대적으로 비효율 적인 단점
Calico 기준
현재 두 가지 방식의 Overlay Network가 지원되는데, vxlan 프로토콜을 사용하는 방식과 IP-in-IP 프로토콜을 사용하는 방식
vxlan이 IP-in-IP 프로토콜에 비해 범용성이 있는(IP-in-IP 프로토콜은 Azure 클라우드와 같은 특정 환경에서는 사용이 어렵다고 한다) 대신 성능이 IP-in-IP 프로토콜에 비해 근소하게 뒤떨어진 모습

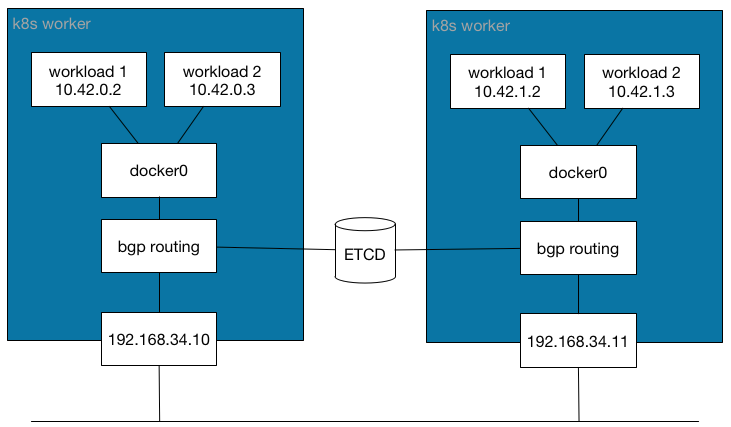

BPG 기반의 오버레이
통신이 발생하는 노드간에 bgp 프로토콜을 사용하는 소프트웨어 라우터의 구현을 통해서 최적의 경로 정보를 현재 엔드포인트들의 상태를 따라서 동적으로 감지하여 적용할 수 있다는 전제를 통해 구현되는 네트워크 모델
HA를 위해 클러스터 구성 노드들간의 서브넷이 다르게 구성되어 있는 경우 상위의 물리 라우터에도 별도의 설정
통신이 가능한 대역에서 여러 클러스터를 활용하거나 별도의 외부 서비스들을 운영하는 경우 네트워크 대역이 겹치지 않도록 관리
퍼블릭 클라우드 등에서의 구성이 자유롭지 않은 등의 단점(상단 라우터의 설정을 임의로 수정하는 것이 어렵기 때문)
별도의 패킷 가상화 없이 기존에 네트워크에서 사용하던 직관적인 라우팅 방식을 이용
클러스터 외부에서도 Ingress나 Service의 도움 없이 POD에 접근 할 수 있게 되고
통일화 된 보안 설정 관리 및 디버깅/로깅의 용이성과 더불어 오버레이 네트워크에 비해 성능이 좋다는 구분되는 장점
CNI에서 Overlay Network vs BGP 네트워크 모델 요약
BGP기반의 모델이 성능적으로 더 빠르고 안정적인 모습을 보여준다. 패킷에 대한 캡슐/복호화 과정에서 발생하는 오버헤드가 없기 때문
BGP기반의 방식은 노드간의 서브넷이 다를 경우 물리적인 라우터 장비의 설정을 변경해주어야 하는 환경 의존성이 분명하게 존재
단점은 특히 퍼블릭 클라우드에서 쿠버네티스 환경을 구성할 때 치명적인 단점
