자료 흐름도(DFD : Data Flow Diagram)
- 시스템 내의 모든 자료 흐름을 4가지의 기본 기호(처리, 자료 흐름, 자료 저장소, 단말)로 기술 -> 자료 흐름을 중심으로 한 분석용 도구
- 요소
- 화살표, 원, 사각형, 직선(단선/이중선)
- 구조적 기법
- 총체적인 데이터 흐름 표시
- 다차원적
- 자료 흐름 그래프 또는 버블(Bubble) 차트
- 그림 중심의 표현
- 하향식 분할 원리 적용
- 갱신하기 쉬우어ㅑ 하며, 이름의 중복을 제거하여 이름으로 정의를 쉽게 찾을 수 있도록 한다.
- 정의하는 방식이 명확해야 한다.

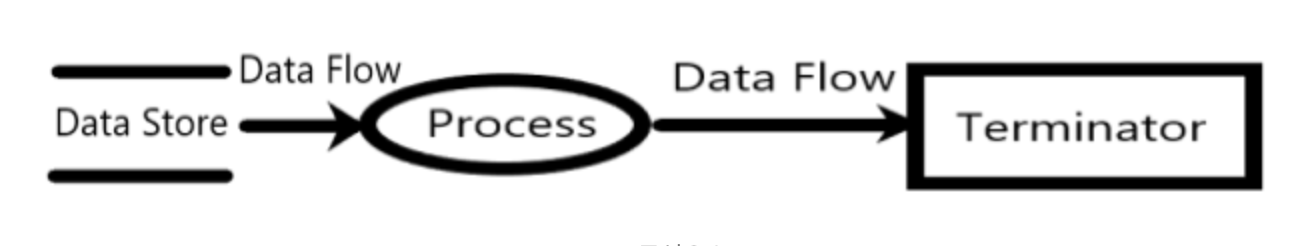

데이터(자료) 흐름도
- 프로세스(Process) : 자료를 변환시키는 시스템의 한 부분을 나타낸다. -> 원
- 자료 흐름(Data Flow) : 자료의 이동(흐름)을 나타낸다. -> 화살표
- 자료 저장소(Data Store) : 시스템에서의 자료 저장소(파일, 데이터베이스)를 나타낸다. -> 평행선
- 단말(Terminator) : 자료의 방생지와 종착지를 나타낸다. -> 사각형
시스템의 외부에 존재하는 사람이나 조직체이다.
자료 사전(DD : Data Dictionary)
- 시스템과 관련된 모든 자료의 명세와 자료 속성을 파악할 수 있도로 조직화한 도구이다.
| 기호 | 의미 |
|---|---|
| = | 자료의 정의 |
| + | 자료의 연결 |
| () | 자료의 생략 |
| [ ] | 자료의 선택 |
| { } | 자료의 반복 |
| * * | 자료의 설명 |
