AI를 이용한 3D 모델링
단축키
[G] : 이동 / [S] : 사이즈 / [R] : 회전
[휠] : 화면 회전
[휠+Shift] : 화면 이동
Shift+A-Mesh : 도형 꺼내기
[Shift+D] : 복사(ESC로 제자리 두기)
[Tab] : 모드 전환
[N] : 네비게이션
[Ctrl+A] : Apply
[Ctrl+J] : join, 합치기
[Ctrl+S] : 저장
[H] : 숨기기
레이어 눈 켜기: Shift 누른 채로 눈 아이콘 클릭
2-2. 오브젝트 모드를 사용한 기초 도형 모델링

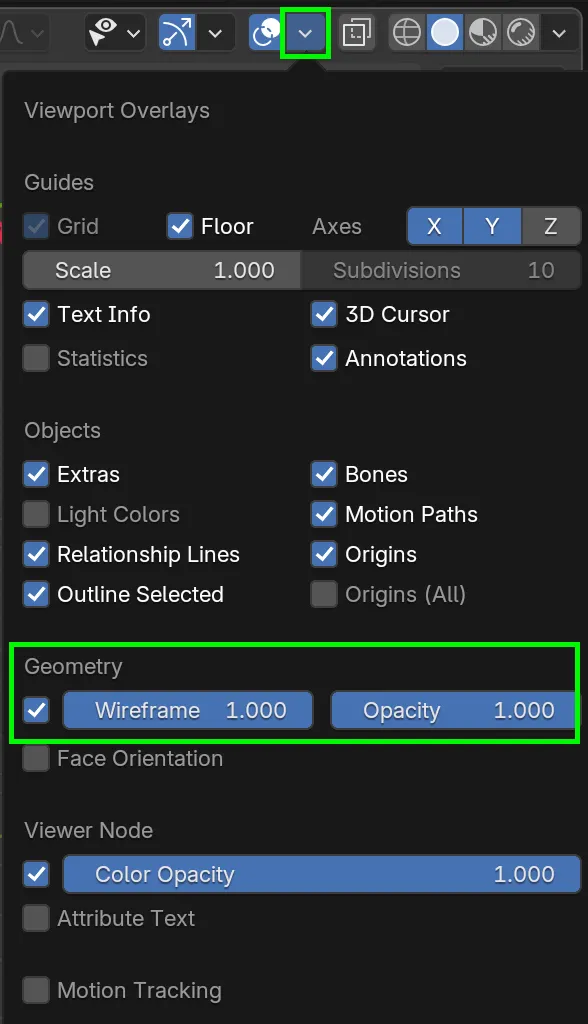

와이어 프레임 모드
Geometry 아래, Wireframe 앞에 있는 체크 클릭
[N] : 네비게이션

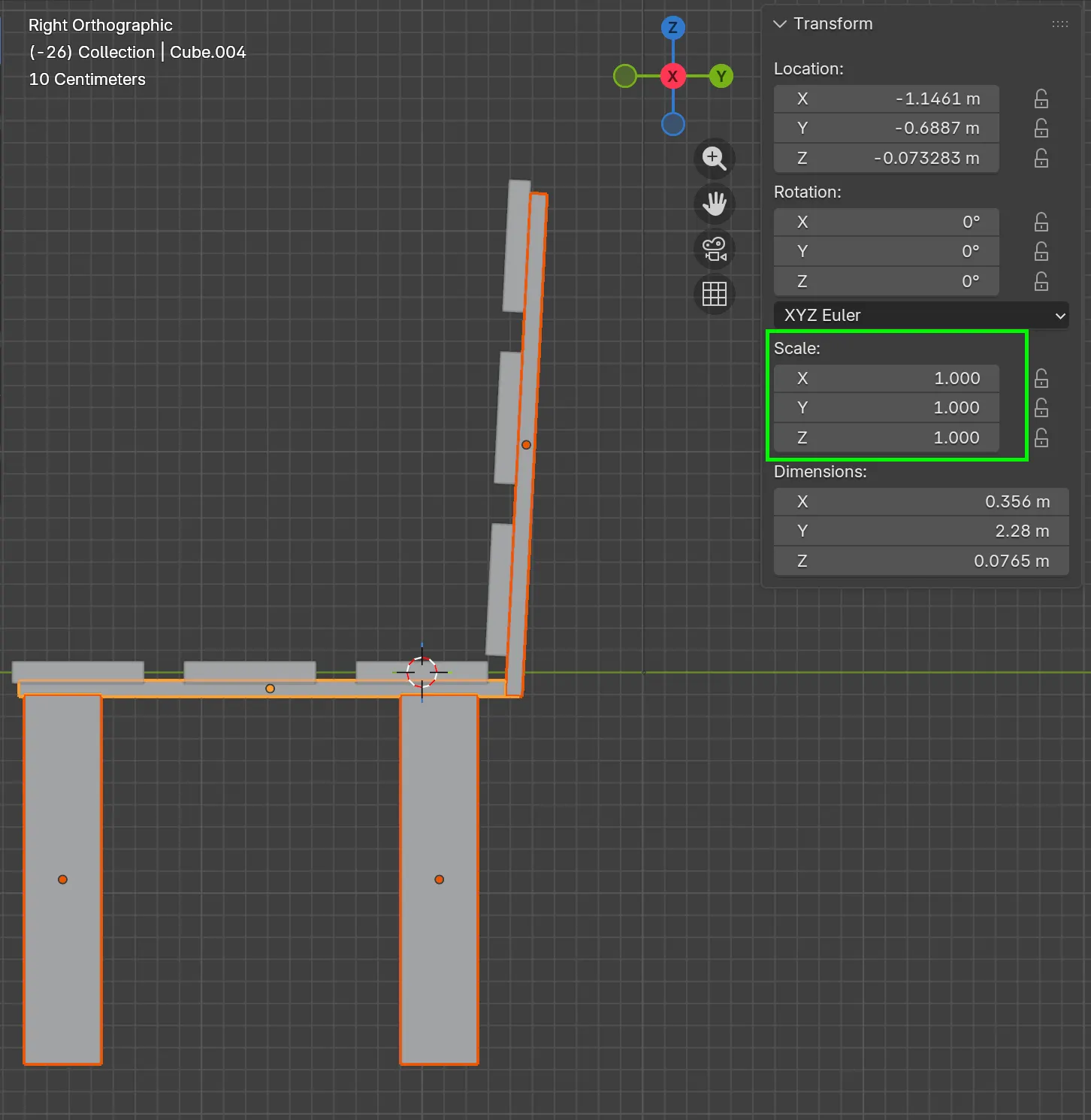

-정사각형일 때 Scale 값이 모두 1임.(X:1, Y:1, Z:1)

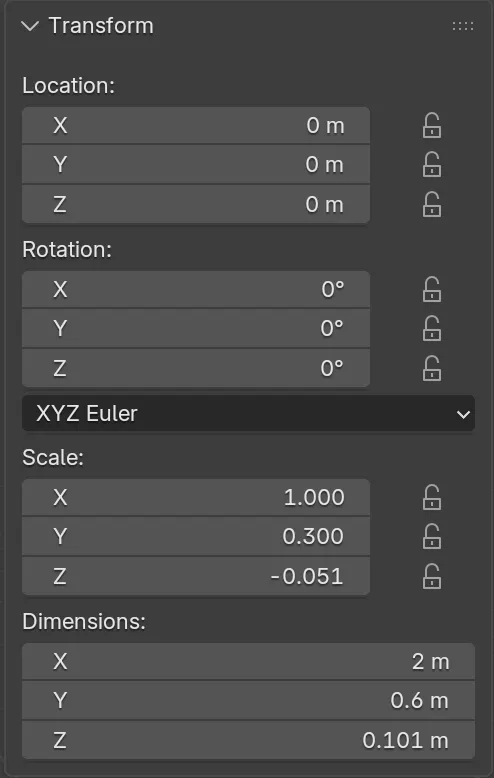

-새로 변환한 오브젝트 값을 기본 상태(X:1, Y:1, Z:1)로 해주려면 수정해야 함.

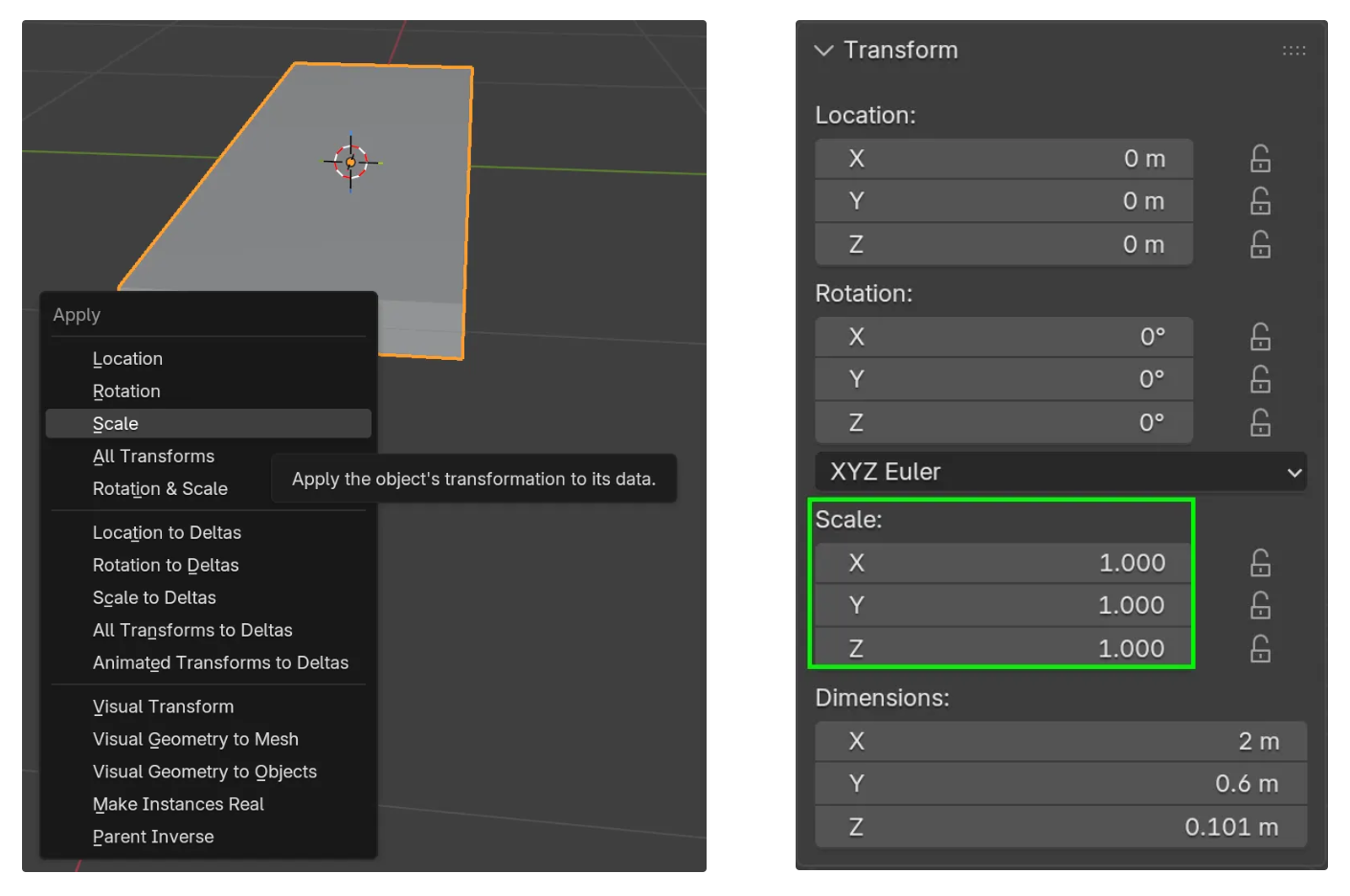

-오브젝트 선택 후 > [Ctrl+A]-Apply -Scale = X:1, Y:1, Z:1로 변경(=지금 오브젝트 상태가 기본이 됨.)

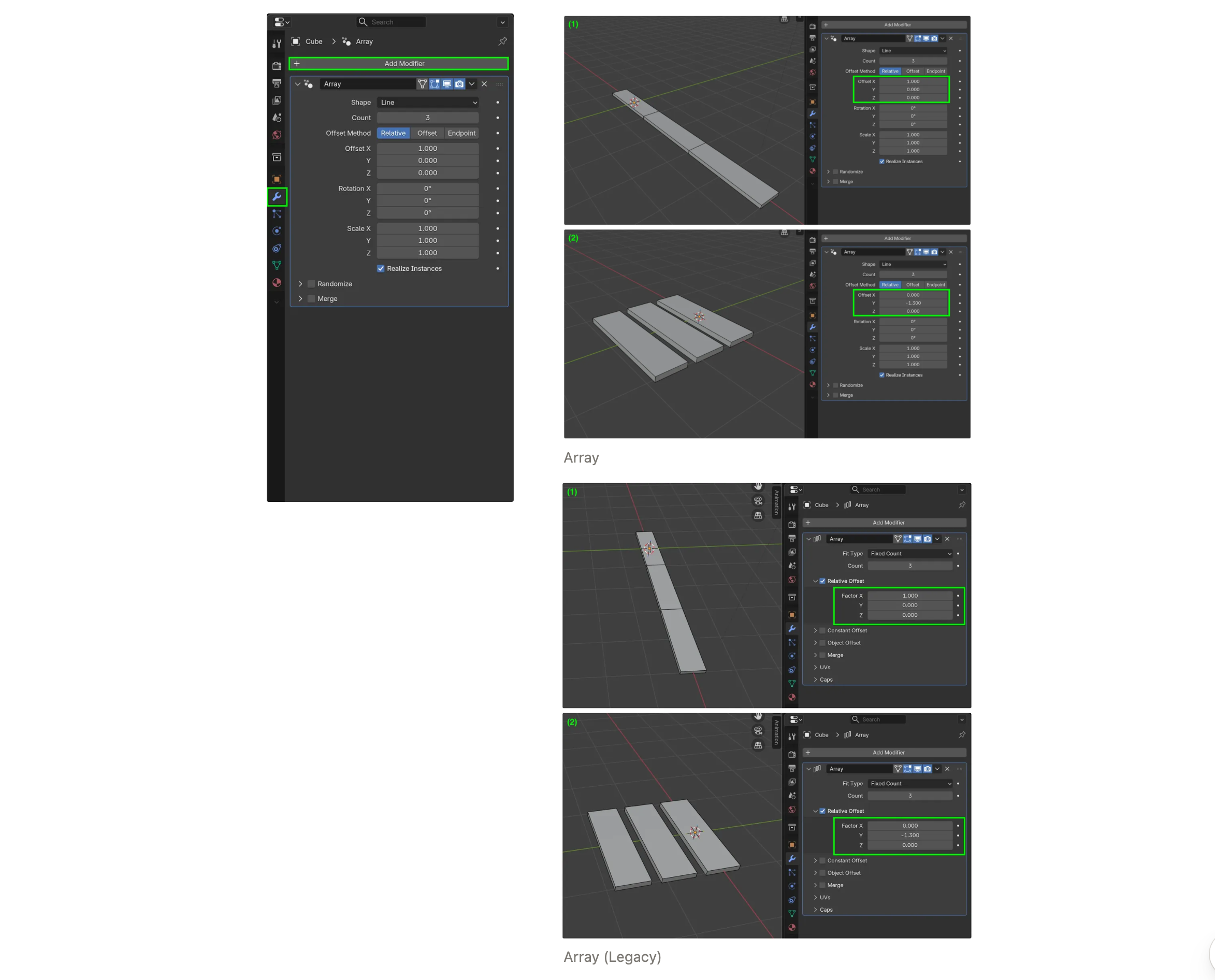

Modifiers - Array
Modifiers: 오브젝트에 직접적인 수정을 거치지 않고 모디파이어를 통해 쉽게 수정하거나 변형하는 기능임.
Array 기능
Properties 창 - Modifiers(스패너 모양 아이콘) - Add Modifier - Generate - Array
(1) 오브젝트(판자)가 오른쪽으로 복사됨. → Offset 값이 [X: 1 / Y: 0 / Z: 0] 로 되어 있음
(2) Offset 값 수정 X: 0 / Y: -1.2 or -1.3 / Z: 0 → 오브젝트가 왼쪽으로 복사됨
*Array / Array (Legacy) 두 개가 있는데 차이가 뭐지?
오브젝트 길이, 크기, 방향 등 조정 후 [Ctrl+A]-Apply -Scale 해주기
복사해줄 오브젝트 모두 선택 후 [Ctrl+A]-Apply -Scale 해주기
복사해줄 오브젝트 선택 > [Ctrl+J] = 하나의 오브젝트로 합쳐짐.

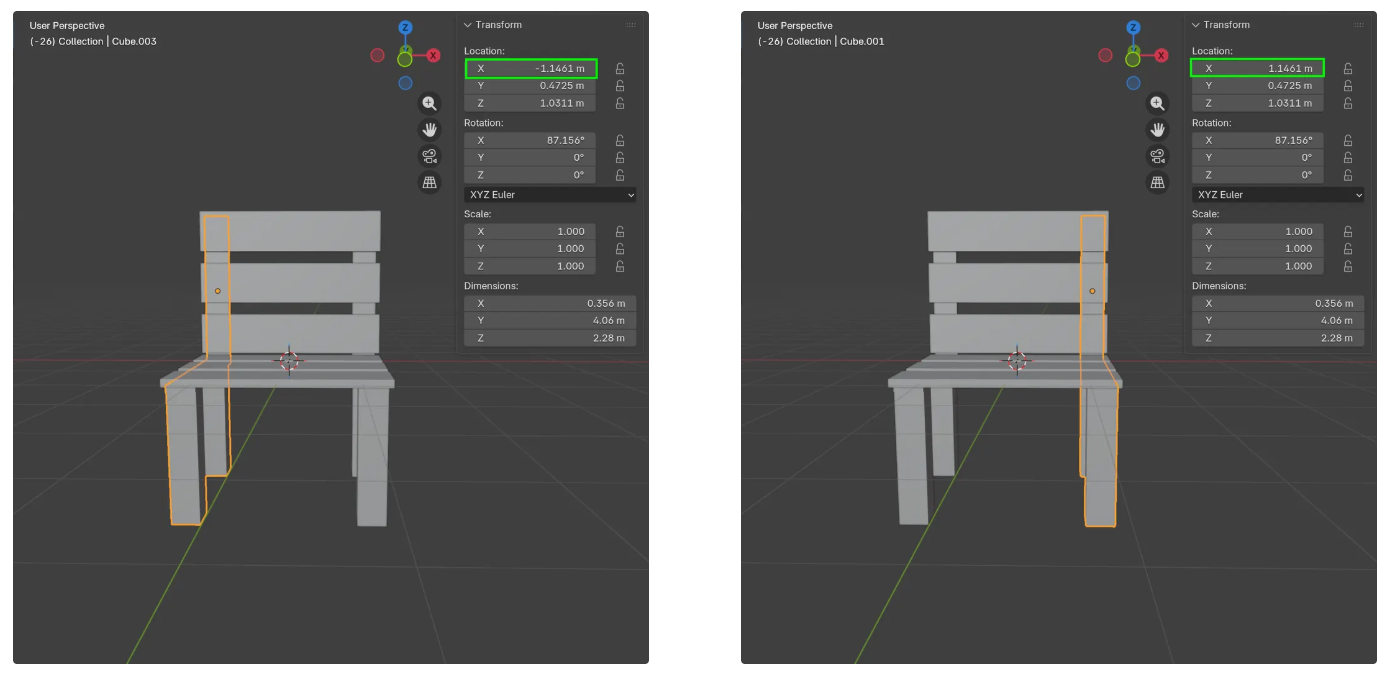

반대편에도 복사 후 대칭 맞추기
조인한 오브젝트의 X 값 복사
-를 + 로 바꿔줌

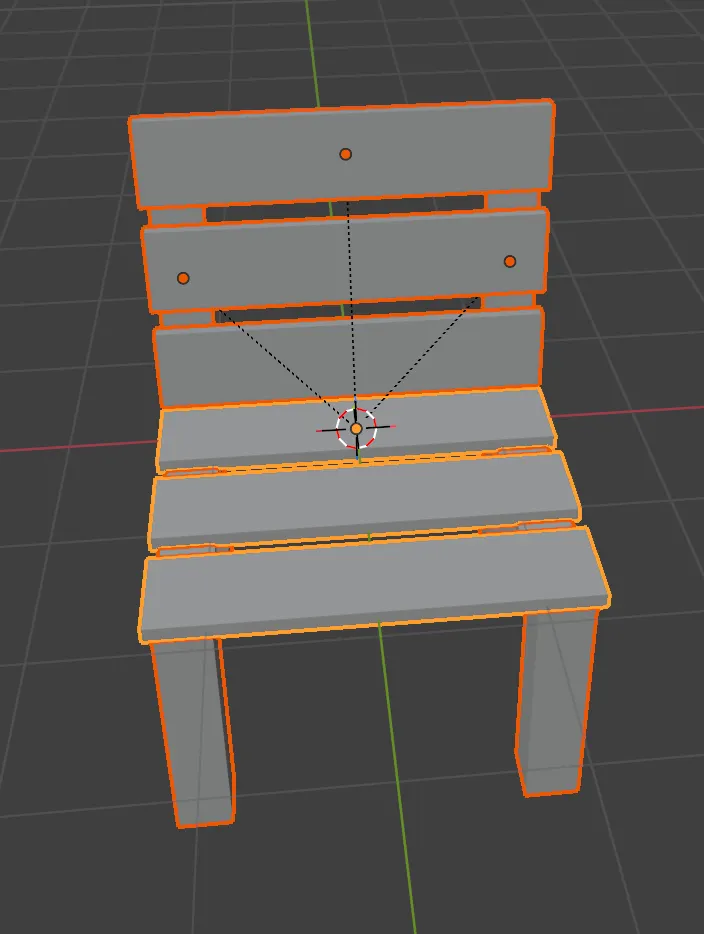

Parent로 그룹화하기
의자 앉는 부분을 가장 마지막에 선택(마지막에 선택한 오브젝트가 가장 연한 주황색으로 보임) > [Ctrl+P] - Set Parent To - Object = Parent 오브젝트 중심으로 점선이 생김
*Parent[Ctrl+P]는 Join[Ctrl+J]과 다른 기능임.
- Join[Ctrl+J]: 완전히 하나로 합쳐줌
- Parent[Ctrl+P]: 부모 자식 관계. 나머지 오브젝트를 살려주면서 메인 오브젝트를 따라가는 기능임.
Chair 선택하면 앉는 부분만 선택되는데 모두 선택하려면 - Chair 레이어 선택, 오른쪽 마우스 클릭 > Select Hierarchy
*일시적으로 전부 선택해주는 기능
Select Hierarchy(계층 선택)
Chair 선택하면 앉는 부분만 선택되는데 모두 선택하려면 - Chair 레이어 선택, 오른쪽 마우스 클릭 > Select Hierarchy(계층 선택)
