서론

VPC 구축은 정말 어렵지 않다! 네트워크 개념을 어느 정도 알고 있다면 금방 구축 가능하다. 주로 설정해야 할 사항은 다음과 같다.

IPv4 CIDR 대역 결정하기
NAT Gateway / Instance 설정하기
라우팅 테이블 설정하기

VPC 구축하기

기초 지식

필수적으로 반드시 알아야 하는 지식을 아주 간단하게 정리했다.

IP
- 네트워크 주소 + 호스트 주소로 구성된다.
- IPv4는 총 32비트, IPv6은 총 128비트이다.

CIDR
- AWS의 CIDR 공식문서를 참고하면 이해가 쉽다.
- 기존의 클래스 기반 주소를 벗어나 서브넷 마스크를 사용해 네트워크-호스트 주소 간 비트 수를 자유롭게 설정하는 방식이다.

서브넷 마스크
- 네트워크 주소와 호스트 주소를 구분한다.
- x.x.x.x/x와 같이 / 뒤의 숫자로 네트워크 주소의 비트 수를 표현한다.

Public IP, Private IP
- Public IP는 외부에 공개되어 있으며, 전 세계에서 유일하다. 인터넷에 연결된 다른 PC로부터 접근 가능하다.
- Private IP는 사설망 내에 위치하며 사설망 내에서 유일하다. 외부에 공개되지 않아 외부 접근이 불가능하다.

VPC 구성요소 개념
- 서브넷
  - 서브 네트워크의 줄임말로, 논리적으로 나뉜 하위 네트워크이다.
  - 퍼블릭과 프라이빗으로 나뉘며 퍼블릭의 경우 Public IP가 할당되어 인터넷과 통신 가능하다.
- IGW 인터넷 게이트웨이
  - 퍼블릭 서브넷이 인터넷 게이트웨이를 통해 인터넷과 직접적으로 통신 가능하다.
- NAT
  - Public IP - Private IP를 변환해주는 기술
  - 프라이빗 서브넷이 인터넷과 통신하는 것을 돕는다.
  - 프라이빗 서브넷 → 인터넷으로 통신은 가능하지만 인터넷 → 프라이빗 서브넷 통신은 불가능하다.
- 라우팅 테이블
  - 트래픽 전송 방향을 결정한다.
  - NAT, IGW 연결을 위해 설정이 필요하다.

[AWS] VPC의 개념 이 글에서 VPC의 개념 및 구성요소에 대해 자세히 설명되어 있으니 참고하자!

비용

VPC는 기본적으로 무료이다. 서브넷, 라우팅 테이블, 보안그룹, NACL, IGW, gateway endpoint도 무료로 제공된다. 그러나 이 이외의 요소는 비용이 발생한다. 특히 아래 세 가지 요소를 유의하자. 세 요소는 자주 사용되는데, 비용을 생각하지 않고 생성 후 방치한다면 비용 폭탄을 맞을 것이다...

elastic IP: 시간 당 $0.005
NAT Gateway: 시간 당 $0.059(서울 리전 기준), 데이터 처리 비용 별도
Interface Endpoint: 시간 당 $0.013(서울 리전 기준), 데이터 처리 비용 별도

VPC 구축하기

IPv4 대역 결정하기

aws에서 사용 가능한 IPv4 대역은 아래와 같다.

10.0.0.0/8
172.16.0.0/12
192.168.0.0/16

CIDR는 /16 ~ /28까지 사용 가능하다. 자신의 프로젝트에 맞게 적절한 IPv4 대역을 선택해 생성하면 된다.

VPC 생성 시 설정할 요소

VPC 생성 시 생성할 리소스에서 VPC 등을 선택하면, 서브넷, 라우팅 테이블, NAT Gateway, IGW가 자동 생성되어 매우 편리하다.

NAT Gateway vs NAT Instance

둘의 차이는 AWS 공식 문서에서 자세히 설명되어있다.

NAT Gateway
- AWS가 직접 관리하기 때문에 가용성, 확장성, 유지 관리 부분에서 더 낫다.
- 라우팅 테이블만 설정하면 된다.
- 비용이 매우 비싸다. 시간당 서울 리전 기준 $0.059 비용이 발생한다. 데이터 처리 비용은 별도로 더 발생한다.
NAT Instance
- 인스턴스를 NAT로 설정해서 사용한다.
- 라우팅 테이블 외에도 별도의 인스턴스 설정 및 보안 그룹 설정이 필요하다.
- 사용자가 직접 관리해야 한다.
- 비용이 저렴하다. 인스턴스 비용 + 탄력적 IP 비용만 발생한다. 인스턴스를 프리티어로 사용하고 있다고 가정하면 탄력적 IP 비용인 $0.005만 발생한다.

VPC 생성

나는 아래와 같이 설정해 VPC를 생성했다.

가용영역은 2개 지정해 이후 ALB를 설정해 부하 분산할 예정이다.
NAT Gateway 대신 NAT Instance를 사용한다.
3tier Architecture를 생성할 예정이기 때문에 서브넷은 프레젠테이션(퍼블릭 2) + 애플리케이션(프라이빗 2) + 데이터(프라이빗 2)으로 생성한다.

NAT Instance 생성하기

NAT Gateway는 너무 비싸기 때문에 NAT Instance를 사용한다. 인스턴스에 아래의 설정이 필요하다.

퍼블릭 서브넷에 인스턴스 배치하기
NAT 전용 ami 사용하기: amzn-ami-vpc-nat를 검색해서 나오는 가장 상단의 ami를 선택한다.
보안그룹 설정하기
- 인바운드
  - 유형: HTTPS / 소스 유형: 사용자 지정 / 소스: VPC CIDR
  - 유형: HTTP / 소스 유형: 사용자 지정 / 소스: VPC CIDR
  - 유형: 모든 ICMP -IPv4 / 소스 유형: 사용자 지정 / 소스: VPC CIDR
    - ICMP는 ping 테스트를 위해 설정한다.
- 아웃바운드
  - 유형: 모든 트래픽 / 대상 유형: 사용자 지정 / 대상: 0.0.0.0/0

소스-대상 확인 변경 끄기: 작업 > 네트워킹 > 소스/대상 확인 변경에서 소스/대상 확인을 중지한다.

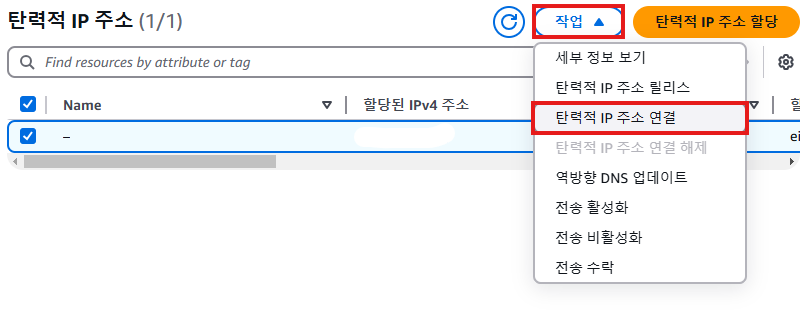

탄력적 IP 주소 할당하기: EC2 > 탄력적 IP 주소로 이동해 탄력적 IP 주소를 할당하고, 할당받은 IP를 아까 만든 인스턴스에 연결한다. 이제부터 비용이 발생하니 유의하자.
- 참고로 탄력적 IP 할당 안해도 퍼블릭 IP가 인스턴스에 할당되어 있다면 NAT로 기능한다. EC2에 부여된 퍼블릭 IP는 프리티어 범위에 포함되어 있다.
- 학습용으로 잠시만 NAT를 사용하는 거라면 탄력적 IP를 굳이 할당하지 않고 NAT를 생성하는 것도 추천한다.

NAT Instance + Bastion host

NAT Instance를 사용한다면 NAT 겸 Bastion host로 사용가능하다. 설정 방법도 매우 쉽다. bastion host에 하는 설정을 NAT Instance에도 똑같이 하면 된다.
bastion host와 대안 글을 참고해 NAT 겸 Bastion host로 설정하자.

라우팅 테이블 설정

라우팅 테이블은 퍼블릭, 프라이빗 서브넷에 각각 할당할 2개를 생성한다. 위에서 VPC 외의 리소스도 한 번에 생성했다면, 퍼블릭, 프라이빗 서브넷을 제외한 나머지 서브넷은 모두 삭제하자.

퍼블릭 라우팅 테이블에는 퍼블릭 서브넷 2개를 연결하고, 라우팅에 인터넷 게이트웨이 설정을 추가한다. 위에서 VPC 외의 리소스도 한 번에 생성했다면 자동으로 연결되어 있을 것이다.

프라이빗 라우팅 테이블에는 프라이빗 서브넷 4개를 연결하고, NAT 설정을 추가한다.
대상 0.0.0.0/0 , 대상 NAT 인스턴스로 선택해 설정한다.

프라이빗 서브넷 인터넷 연결 확인하기

bastion host를 통해 프라이빗 서브넷의 인스턴스로 접속해 ping 테스트를 진행해서 인터넷 연결 여부를 확인하는게 가장 쉽고 빠르다. ping 8.8.8.8 명령어를 사용하자.

$ ping 8.8.8.8
PING 8.8.8.8 (8.8.8.8) 56(84) bytes of data.
64 bytes from 8.8.8.8: icmp_seq=1 ttl=104 time=34.6 ms
64 bytes from 8.8.8.8: icmp_seq=2 ttl=104 time=34.2 ms
64 bytes from 8.8.8.8: icmp_seq=3 ttl=104 time=34.8 ms
