GPIO

개념

• General Purpose Input/Output
• MCU가 외부 장치와 디지털 신호를 주고받을 수 있도록 만든 범용 입출력 핀

동작

• 버튼 상태 확인
• LED On/Off
• 릴레이나 모터 드라이버 제어
• Sensor의 디지털 신호 읽기
• UART, SPI, I^2C 같은 통신 핀으로 사용

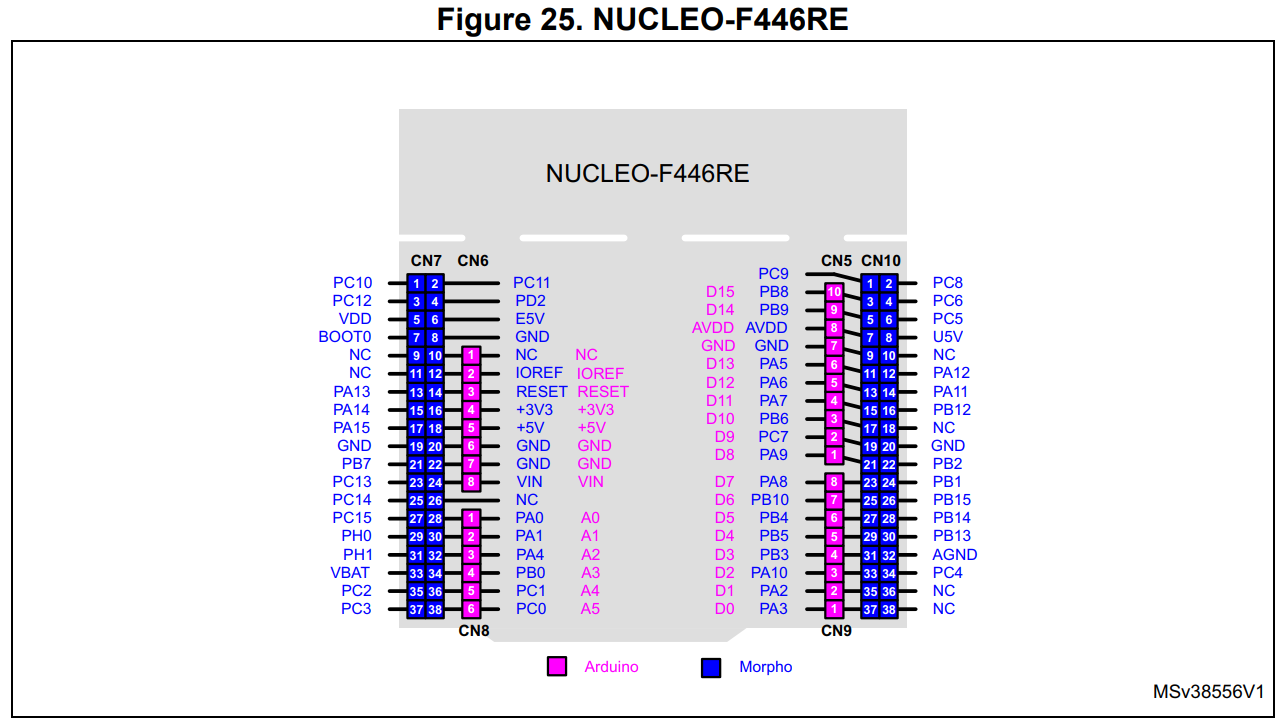

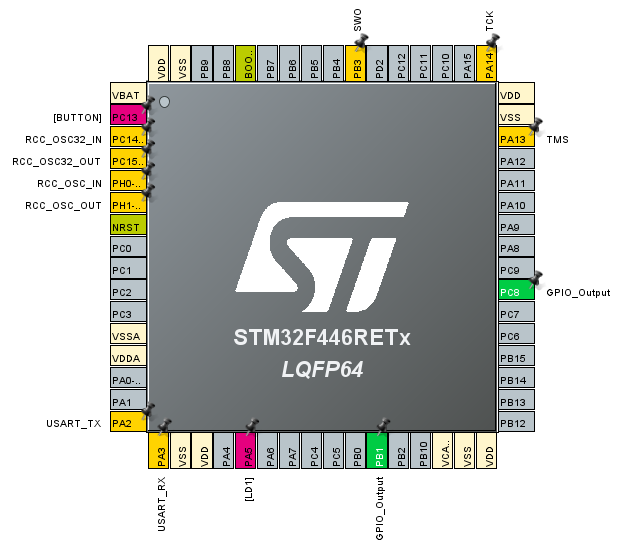

GPIO 핀 이름

• 하나의 GPIO 포트에는 최대 0 ~ 15까지의 핀 번호 존재
• 다만 MCU 패키지에 따라 실제 핀의 수는 다름

이름	의미
PA5	GPIOA의 5번 핀
PB11	GPIOB의 11번 핀
PC13	GPIOC의 13번 핀

동작 모드

• 각 핀의 모드는 GPIOx_MODER 레지스터에서 설정 (핀 하나당 2비트 사용)

MODER 값	모드	기능
00	Input	외부 디지털 신호 읽기
01	Output	HIGH 또는 LOW 출력
10	Alternate Function	UART, SPI, 타이머 등으로 사용
11	Analog	ADC, DAC 같은 아날로그 기능

입력과 출력

• 입력
  - 외부 핀의 전압 상태(High, Low)를 읽음
  - High: 전압 != 0;
  - Low: 전압 == 0;

  /* GPIOA 클럭 활성화 */
  RCC->AHB1ENR |= RCC_AHB1ENR_GPIOAEN;

  /* 입력 모드 설정 */
  /* (PA8의 MODER 비트를 00으로 설정) */
  GPIOA->MODER &= ~(3U << (8U * 2U));

  /* PA8의 전압이 0인지 아닌지 확인 */
  if ((GPIOA->IDR & (1U << 8)) != 0U) {
  	/* PA8이 HIGH */
  } else {
  	/* PA8이 LOW */
  }


• 출력
  - 외부 핀에 전압(High, Low) 출력
  - High: 3.3V
  - Low: 0V

  /* GPIOA 클럭 활성화 */
  RCC->AHB1ENR |= RCC_AHB1ENR_GPIOAEN;

  /* 모드 초기화 */
  /* PA8의 기존 MODER 비트를 00으로 초기화 */
  GPIOA->MODER &= ~(3U << (8U * 2U));

  /* 출력 모드 설정 */
  /* PA8의 MODER 비트를 01로 설정 */
  GPIOA->MODER |= (1U << (8U * 2U));

  /* 출력 예시 */
  while (1)
  {
      /* PA8 HIGH */
      GPIOA->BSRR = (1U << 8);
      HAL_Delay(500);

      /* PA8 LOW */
      GPIOA->BSRR = (1U << (8U + 16U));
      HAL_Delay(500);
  }



※ BSRR

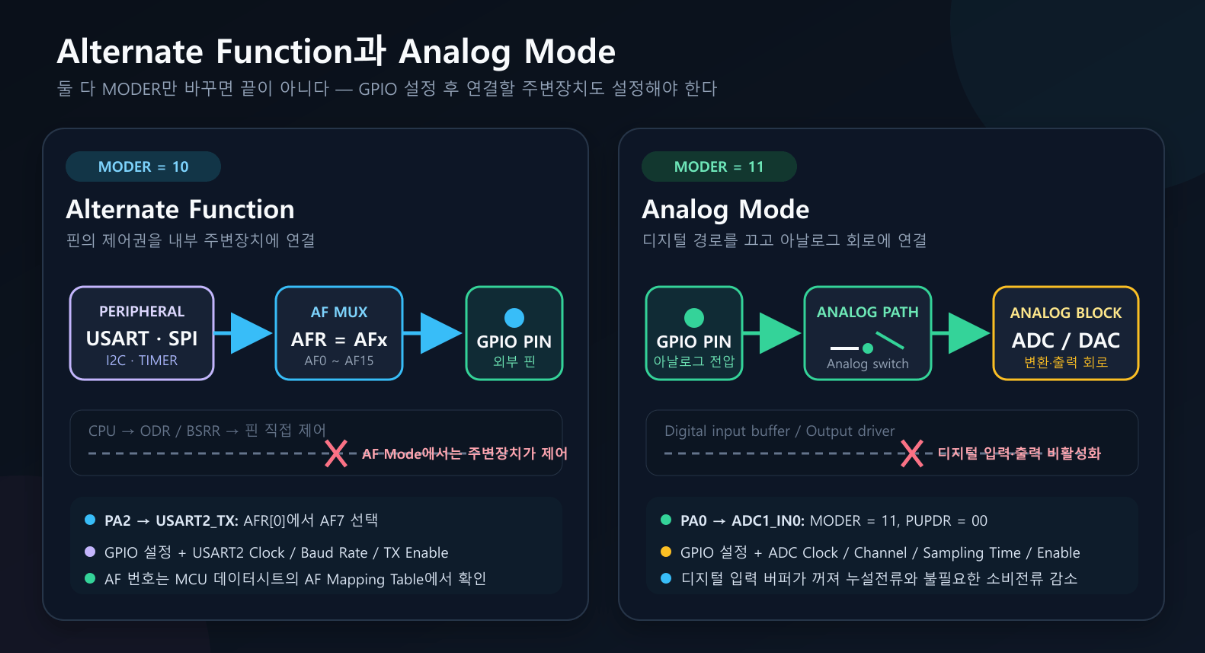

Alternate Function Mode

• GPIO 핀의 제어권을 UART, SPI, I2C, Timer 같은 MCU 내부 주변장치에 연결하는 기능
• 연결된 주변장치가 핀의 입력 또는 출력을 제어한다

// PA2 핀을 USART2_TX에 연결하는 예시

/* GPIOA Clock Enable */
RCC->AHB1ENR |= RCC_AHB1ENR_GPIOAEN;

/* PA2 Alternate Function Mode: 10 */
GPIOA->MODER &= ~(3U << (2U * 2U));
GPIOA->MODER |=  (2U << (2U * 2U));

/* PA2 AF 필드를 0000으로 초기화 */
GPIOA->AFR[0] &= ~(0xFU << (2U * 4U));

/* PA2 AF7: 0111 */
GPIOA->AFR[0] |= (7U << (2U * 4U));

/* USART TX는 Push-Pull */
GPIOA->OTYPER &= ~(1U << 2U);

/* PA2 Fast speed: 10 */
GPIOA->OSPEEDR &= ~(3U << (2U * 2U));
GPIOA->OSPEEDR |=  (2U << (2U * 2U));

/* PA2 No Pull-up / Pull-down */
GPIOA->PUPDR &= ~(3U << (2U * 2U));

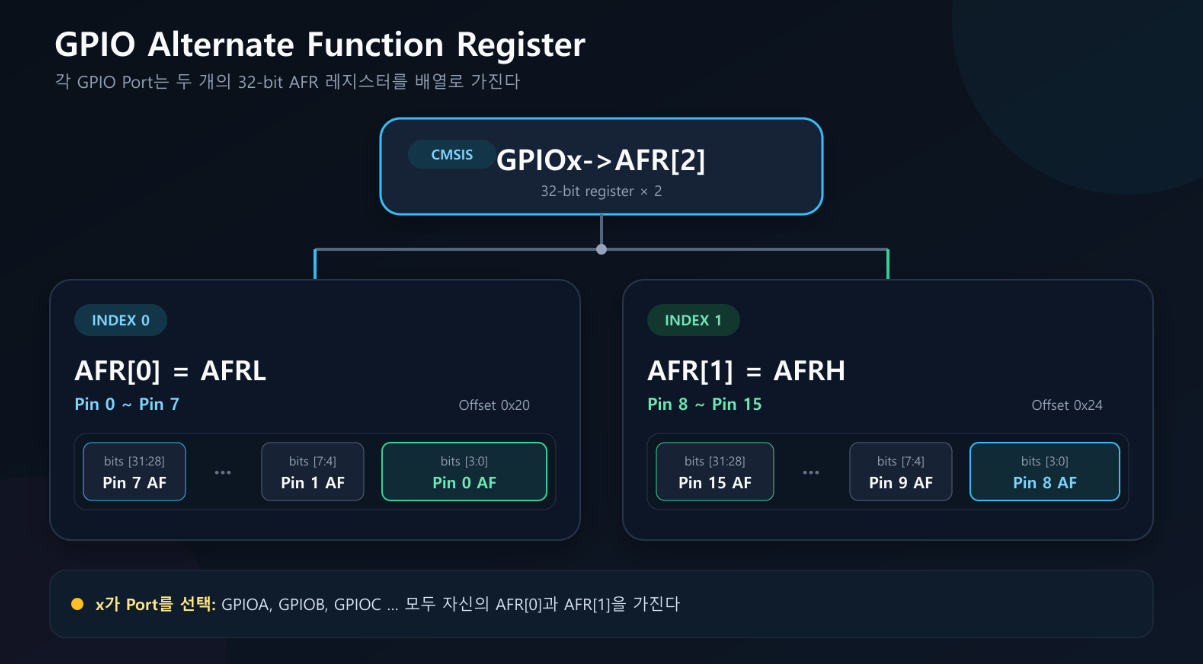

※ AF 필드, AFR

• AFR: Alternate Function을 설정하는 32비트 레지스터
• AF 필드: AFR 안에서 핀 하나에 할당된 4비트 영역
• AFR[2]: 두 개의 AFR 레지스터를 CMSIS에서 배열로 표현한 것


Analog Mode

• GPIO의 디지털 입·출력 기능을 끄고 ADC, DAC와 같은 아날로그 회로에 연결하기 위한 모드
  - ADC: 핀에 입력된 아날로그 전압을 디지털 값으로 변환
  - DAC: 디지털 값을 아날로그 전압으로 출력
  - 디지털 입력 회로가 비활성화되어 불필요한 소비전류를 줄일 수 있음
  - 사용하지 않는 핀을 저전력 상태로 둘 때도 사용 가능

// PA0 핀을 Analog 모드로 전환하는 설정 예시

/* GPIOA Clock Enable */
RCC->AHB1ENR |= RCC_AHB1ENR_GPIOAEN;

/* PA0 Analog Mode: 11 */
GPIOA->MODER &= ~(3U << (0U * 2U));
GPIOA->MODER |=  (3U << (0U * 2U));

/* PA0 No Pull-up / Pull-down: 00 */
GPIOA->PUPDR &= ~(3U << (0U * 2U));
