2025.05.19 ~ 05.22

웹 개발 심화

모니터링

제품(Product) 테스트 및 유지보수 단계
프로그램 사용자의 편의성과 유지 및 보수는 필수적이다.
유지보수해야 하는 부분을 선정을 하는 것이 관건이다.

어떤 클라이언트를 타겟으로 프로덕트를 구성했는지, 어떤 기능이 메인인지에 따라서 접목해야하는 기술이 다르다
MSA를 접목 시키는 것도 모니터링을 기반으로 적용을 해야 타당성이 부여된다.

프로덕트에 어떤 기능을 접목시킬지, 어떤 부분을 리팩토링을 해야할까?

개발은 현실세계에서 미리 확인을 해볼 수 없기 때문에 사용자들의 클레임을 어떤 식으로 도출해 낼지가 관건이다
-> Actuator로 해결!

Actuator

제품을 개발하고 있는 환경에서 모니터링과 관리를 할 수 있는 라이브러리

서비스(제품)을 운영하는 개발자에게 서비스에 문제가 없는 지 지표로써 나타냄
그 외에 Application의 상태, 성능, 환경, 메트릭, 헬스 체크 등에 대한 정보를 제공하고 제어할 수 있게 하는 라이브러리

Actuator 를 통해 할 수 있는 일

Application의 성능 측정, 상태 확인
유지보수
성능 최적화
메모리 누수 파악
로그 추적
-> 지표에 의한 Refactoring이 가능!

Actuator 가 중요한 이유

정확한 지표에 의한 결과로 인해 성능에 차이를 판단할 수 있을 때 좋은 코드와 수정이 필요한 코드로 나뉘어지게 되기 때문이다

Actuator 의 주요 요소

지표(Metric)

시스템의 성능, 상태, 동작을 수치로 표현하는 데이터

CPU 사용률, 메모리 사용량, 응답 시간, 요청 수 등등
시스템의 상태를 실시간으로 모니터링 및 문제 사항을 파악할 수 있다

추적(Trace)

하나의 요청이 여러 시스템(MSA) 을 거치며 처리되는 경로 혹은 여러 비즈니스 로직 단계에 따른 세부 정보 데이터

MSA 환경에서의 요청 흐름 파악 및 병목 구간, 오류 발생 위치 등을 파악하는데 사용된다

감사(Auditing)

비즈니스에서 발생하는 이벤트에 대한 기록을 통해 누가, 언제, 어떻게 무엇을 했는 지 추적하는 데이터

보안 및 책임에 대한 추적, 이력 관리 등에 대해 사용된다
JPA Auditing 기능 : 날짜 자동 등록, 인스턴스 이벤트 발생(create, update, delete 등) 등 시간을 추적해서 지표로 남기거나 시간을 기록

Actuator의 주요 end-point

postman이나 url에 작성해서 확인해볼 수 있다.
.yml / .properties 파일에서 약간의 수정이 필요하다.

/actuator : 모든 Actuator 엔드포인트의 개요 제공
/actuator/health : 애플리케이션 및 컴포넌트의 헬스 체크 상태를 반환
/actuator/info : 애플리케이션의 사용자 정의 정보를 반환
/actuator/metrics : 애플리케이션의 메트릭 데이터를 제공
/actuator/prometheus : Prometheus 서버가 수집할 수 있는 형식으로 메트릭을 제공
/actuator/env : 애플리케이션의 환경 변수 및 설정 정보를 반환
/actuator/loggers : 로거 설정을 조회하고 동적으로 변경할 수 있다.

Actuator의 다양한 End-Point를 활용하여 모니터링

실제 서비스 운영하다 장애가 발생했을 때 알림 서비스를 받아야 되거나 신속하게 성능을 분석하거나 하는 등 복잡한 네트워크를 추적(감시)하고 관리하는 기능을 필요로 하게 된다
실시간 네트워크 문제해결을 위해 표, 차트, 그래프, 대시보드 및 보고서 형태의 데이터를 제공하면 손쉽게 확인할 수 있다.
전체적인 모니터링 시스템은 데이터 수집, 통합, 시각화의 단계로 구성

Monitoring

Prometheus

애플리케이션에서 발생하는 데이터들을 Actuator가 추출해서 지표들(Metrics)을 나타낸다.
이 지표들을 저장할 데이터베이스 서버
오픈 소스 모니터링 및 경고 도구, 주로 시스템 및 서비스 모니터링에 사용

Prometheus 특징

데이터 수집 : 시간에 따른 데이터 수집(시계열)을 지원하며, 주로 메트릭 형태로 정보를 수집한다.
메트릭은 서버의 CPU 사용량, 메모리 사용, 네트워크 트래픽 등 다양한 시스템 지표를 포함
경고 : 문제가 감지되었을 때 사용자에게 알림을 보내는 경고 시스템을 제공
쿼리 및 분석 : Prometheus의 강력한 쿼리 언어(PromQL)를 사용하여 저장된데이터를 쿼리하고 분석할 수 있다.

Prometheus 동작원리

Micrometer

다양한 형태의 Metric을 하나의 표준으로 정한 것
- 애플리케이션의 메트릭(측정 지표) 퍼사드(상위 수준 인터페이스)로 마이크로미터가 정한 표준 모니터링 툴을 사용할 때 제공
어떤 모니터링 툴에서도 적용가능하게 변환해주는 툴
springboot의 actuator가 제공하는 기능
JVM 기반의 애플리케이션 Metrics를 제공하고 처리
Micrometer가 지원하는 모니터링 시스템(Atlas, Datadog, Graphite, Influx, JMX, Prometheus ...)
JDBC를 생각하면 유사하다. PSA(Portable Service Abstraction)에서 정보 은닉하는 경우 처럼 새로운 표준측정방식이 나올 때 유연성이 높아서 확장 가능성이 뛰어나다.

Prometheus

Prometheus 는 MicroMeter 로 표준화 된 Metric 들을 저장하는 DataBase의 역할을 하게 된다.

Grafana

Metric 들을 시각화한 오픈 소스 분석 및 시각화 플랫폼
대시보드 생성과 데이터 시각화에 주로 사용, 다양한 데이터 소스와 호환
MySQL 데이터베이스 서버를 사용하기 위해서 시각화가 되어있는 MySQL Workbench 를 이용하게 된다.
이때 MySQL을 Prometheus라고 생각하고 MySQL Workbench 를 Grafana 라고 생각하면 이해하기 편하다.

Grafana 특징

다양한 데이터 소스 지원 : Prometheus, MySQL, PostqreSQL 등 다양한 데이터 소스와 연동할 수 있다.
대시보드 : 사용자는 여러 형태의 차트, 그래프 및 알림을 포함한 사용자 정의 대시보드를 생성
시각적 디스플레이 : 복잡한 데이터를 쉽게 이해할 수 있도록 돕는 강력한 시각적 도구를 제공

Grafana 원리

1. 타겟을 지정
2. 타겟 중 Metrics 를 추출
3. Prometheus 하드디스크에 Metrics 저장
4. 저장해 놓은 Metrics를 PromQL을 통해서 대시보드인 Grafana로 시각화. 데이터를 다양한 통계치나 수많은 그래프 형태로 보여준다.

모니터링 그래프 항목 추천

Tomcat / Java 관련

GC Count(Garbage Collection 횟수) : 메모리 관리 상태를 파악할 수 있고 횟수 상 너무 자주 발생하면 애플리케이션 성능에 영향을 줄 수 있다.
GC Time(Garbage Collection에 소요된 시간) : GC 시간 증가를 모니터링 해서 메모리 튜닝의 필요성을 확인할 수 있고 GC에 소요되는 시간이 길면 애플리케이션 성능이 저하될 수 있다.
STW(Stop the Word) 추척할 수 있다.
Heap Used / Heap Memory : 힙 메모리 사용량을 모니터링하여 메모리 누수나 메모리 사용 패턴을 파악할 수 있다.
TPS(Transactions Per Second) : 초당 처리되는 트랜잭션 수를 나타내는 그래프. 애플리케이션의 처리 성능을 측정하는 주요 지표, TPS가 낮으면 성능문제가 있을 수 있다.
Active Service EQ(Execution Queue) : 활성화된 서비스 실행 큐의 상태를 나타내는 그래프. 실행 대기 중인 요청 수를 모니터링하여 서버 부하를 파악할 수 있다.
Active Speed : 활성화된 서비스의 처리 속도를 나타내는 그래프. 요청 처리 속도가 느려지면 성능 문제를 의심할 수 있다.
XLog : 확장 로그를 나타내는 그래프. 다양한 성능지표를 포함할 수 있고 분석할 수 있으며 요청별 상세 정보와 성능 데이터를 확인

서버 관련

CPU : 서버의 전반적인 부하를 파악하는 데 중요한 지표. 높은 CPU 사용률은 성능 병목을 의미할 수 있다. -> 스케일 아웃 필요
Memory : 메모리 사용 상태를 모니터링하여 메모리 누수나 부족현상을 파악할 수 있다.
Network TX Bytes / RX Bytes : 전송(TX) 및 수신(RX)된 네트워크 병목이나 대역폭 문제를 확인할 수 있다.

Actuator, Prometheus, Grafana 는 전반적인 운영 모니터링이다.
성능 테스트보단 단순 상태, 운영 확인을 할 수 있는 모니터링이다.

Jmeter

아파치 소프트웨어 재단이 개발한 오픈 소스 성능 테스트 도구
웹 애플리케이션의 성능을 테스트, 다양한 서비스의 스트레스 테스트(부하 테스트)를 수행하는 데 사용

성능 테스트 : 웹 서버, 데이터 베이스 서버 등 다양한 유형의 서비스에 대한 부하 테스트 및 성능 측정을 지원한다.
멀티 스레드 디자인 : 멀티 스레드로 동작하며, 여러 요청을 병렬로 처리할 수 있어 실제 사용자 환경을 모방할 수 있다.
확장성 : 다양한 플러그인을 통해 기능을 확장할 수 있으며, 사용자 정의 테스트 시나리오를 작성할 수 있다.

모니터링 개발

Actuator 관련 설정

/info 는 atuator 커스터마이징을 하게 되면 어플리케이션 정보를 추가적으로 나타낼 수 있다.

절대 경로 안에 로그 파일을 만들어 저장할 수도 있다.

기본 주소를 변경하게 되면 이전 /actuator 에서 직접 지정한 경로로 검색해야 actuator 값들이 나올 수 있게 된다.

메트릭 태그를 설정한다.

http metrics 관련 설정 - Bean 방법

http 관련 요청 응답에 대한 기록을 하는 역할을 하게 된다.
/test 요청을 보냈을 경우

요청과 응답이 뜨게 된다.

http metrics 관련 설정 - .properties 방법

Prometheus 설치

Prometheus 사이트에서 download로 들어가서 설치를 한다. 그 뒤 다운로드한 폴더를 압축을 푼다.애플리케이션과 prometheus 서버 간의 연결이 필요하다. prometheus 의 .yml 파일을 확인한다.scrape_configs 안에 하위 값을 추가한다.

- job_name: "spring-actuator"
	metrics_path: '/actuator/prometheus'
	scrape_interval: 1s
	static_configs:
  	- targets: ['localhost:8080']

자신의 spring 서버에서 타켓들을 prometheus 가 수집하게 만드는 설정이다. 이 설정을 넣은 후 저장을 .exe 파일을 실행하면 된다. 윈도우 환경에서는 실행을 하여 창을 띄운 뒤 최소화 시켜 놓는다.
애플리케이션에서 build 설정을 추가해야 한다. Prometheus 의존성을 추가한다.애플리케이션을 실행한 뒤 prometheus 주소에 들어가서 서버 연결이 잘 되었는지 확인한다. status > target health 으로 들어가서 다음과 같은 화면이 나오면 연결이 성공한 것이다.
Application 에서 발생하는 메트릭의 키값 표시법은 disk.free 이런 식으로 발생하게 되는데 prometheus가 알아들을 수 있게 micrometer 표준으로 변환한 것은 disk_free 형식으로 변환이 되게 된다.

Prometheus 사용 예시

이전 만들어 놓았던 /test 를 여러번 실행 시킨 뒤 해당하는 metric 의 키 값를 실행 시킨다. 그래프로 들어가게 되면 지표화를 확인할 수 있다.

Prometheus 관련 PromQL

key = value 형식으로 데이터 저장
key는 tag / label로 불린다. 해당 메트릭 정보를 식별할 수 있는 구분자의 역할

필터

레이블 값을 기준으로 필터링을 할 수 있으며 {} 중괄호 문법을 사용하게 된다.
= : value 와 동일한 레이블 선택 기호
!= : value 와 동일하지 않은 레이블 선택 기호
=~ : value와 정규식이 일치하는 레이블 선택 기호
!~ : 제공된 문자열과 정규식 일치하지 않는 레이블 선택

연산자

'+ - * / %' 등의 연산을 진행할 수 있다.
DB의 Group by 절처럼 묶을 수 있으며 묶은 메트릭에 대해 sum, count 등의 함수를 적용할 수 있다.

이렇게 원하는 값만 추출할 수도 있다.

Prometheus 기능

Gauge

특정 시점에 대한 단일 값
현재 Application을 이용하는 이용자수, Queue 크기, 메모리 사용량 등을 측정하는 레코더

Timer

특정 작업의 소요 시간을 측정하고 통계(평균치, 최대치, 백분위) 등을 제공하는 레코더

Counter

특정 이벤트 발생 횟수를 누적하여 측정하는 레코더
Http 요청에 대한 횟수, 특정 작업에 대한 횟수

increase()

벡터값을 통해서 해당 메트릭에 대한 범위를 지정할 수 있다.
ex) increase(http_server_requests_seconds_count{uri="/test"}[1m])

rate()

지정한 벡터값을 통해서 초당 평균 증가율을 계산할 수 있다.
ex) rate(http_server_requests_seconds_count{uri="/test"}[1m])

Grafana 설치

압축을 푼 파일을 접속한다.
bin > grafana-server.exe 을 실행한다. 설치 한 뒤 3000 port에 접속한다. 로그인 초기값은 admin에 admin이다. 로그인 한 화면에서 중요하게 봐야할 것은 DATA SOURCES, DASHBOARDS 이다.

DATA SOURCES 는 데이터 소스를 어디서 가지고 올 지 설정을 해야한다. 즉, Prometheus 에 있는 데이터를 사용한다.

DATA SOURCES 를 누르고 Prometheus 를 선택한다. URL에 prometheus의 주소를 작성한다. save and point를 누르면 된다. 연결이 되면 DATA SOURCES로 되어 있던 부분은 COMPLELE으로 변경된 것을 확인할 수 있다.

DASHBOARDS 에 Add a new panel 를 누른다. Enter a PromQL query 부분에 작성을 하면 되고 Code / Builder 형식 선택할 수 있다. 작성한 뒤 Run queries 를 누르면 실행된다. 쿼리를 추가해서 비교할 수도 있다. 디스크 제목까지 작성한 뒤 Apply를 눌러서 커스텀 할 수 있다.저장하면 폴더 안에 생성된다.

매번 대시보드를 만들지 않고 미리 만들어 놓은 것을 가져와서 커스텀할 수도 있다.Import를 눌러서 URL 이나 ID를 누른다.

grafana.com/dashboards
그라파나 공식 사이트에 있는 대시보드

검색 창에 검색해서 원하는 대시보드를 찾는다.원하는 대시보드 안으로 들어간 다음 copy ID to clipboard를 누른다.직접 부하를 넣어서 테스트 해볼 수 있다.

모니터링 커스터마이징

metrics 의 이름의 집합과 태그의 집합을 만든다. 보통 Counter, Timer, Gauge 를 사용한다.
MeterRegistry

MicroMeter 의 핵심 인터페이스
App 의 매트릭을 등록하고 관리하는 역할
다양한 메트릭 타입(Counter, Gauge, Timer)를 생성 및 등록
등록 된 메트릭들은 Prometheus 로 전송하는 것에 사용된다.

Counter

MicroMter 의 Counter를 사용해서 특정 이벤트의 발생 횟수를 기록하는 컴포넌트 클래스
다양한 태그를 사용하여 Counter 를 세분화하여 추적할 수 있다.

Timer

MicroMeter 의 Timer 를 사용해서 특정 작업에 대한 소요 시간 측정 및 기록을 하는 컴포넌트 클래스
특정 작업의 시작 시간과 종료 시간을 측정하여 평균, 최대 작업 시간, 백분위 등을 수집할 수 있다.

Gauge

MicroMeter 의 Gauge 를 이용하여 특정 컬렉션의 크기를 실시간으로 측정하는 컴포넌트 클래스
컬렉션의 현재 크기를 Gauge 메트릭으로 노출
count, timer 는 보통 증가하는 그래프만 보여지지만 gauge 를 사용하면 감소하는 그래프를 나타낼 수 있다.
Gauge 는 중복 등록 시에 충돌이 발생할 가능성이 있다. 따라서 @PostConstruct 를 통해 최초 1회만 등록하여 해당 List 가 변경 시에 Gauge 값이 자동으로 업데이트가 되게 관리한다.

ex) UserMetricsRecorder

public void registerUserListSizeGauge(List<?> users) {
    gauge.registerListSize(MetricNames.USER_TOTAL_GAUGE, users);
}

ex) UserController

/* Gauge 를 통해 관리 할 객체를 넣어 줌 */![](https://velog.velcdn.com/images/n0stress/post/1895d26d-495a-40d2-881a-e79d0f2192a0/image.png)

@PostConstruct
public void initGauge() {
	// 인메모리 데이터인 user 의 크기를 실시간 추적하여 size 를 반환
    userMetricsRecorder.registerUserListSizeGauge(users);
}

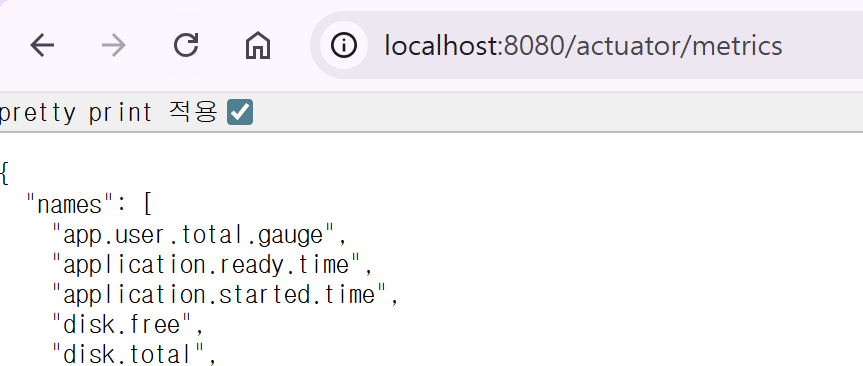

커스텀한 메트릭이 나오게 된다.

Jmeter 설치

window 는 zip 파일을 다운로드 받는다.압축을 풀고 한글이 깨지는 것을 방지하기 위해서는 인코딩을 진행해야한다. bin > jmeter.properties 파일 안으로 들어간다.해당 encoding 설정이 주석 처리 되어있는데 해제하고 저장한다.

sampleresult.default.encoding=UTF-8

다음으로 jmeter플러그를 설치한다.버전을 확인하고 다운로드를 한 뒤 lib 폴더까지 이동한다. .jar파일을 오려서 jmeter 의 lib 폴더로 옮긴다.다시 플러그인 다운로드 파일로 간뒤 lib > ext 폴더 안으로 들어간다.두 .jar 파일을 오려서 jmeter > lib > ext 폴더에 붙여 넣는다. 이제 jmeter > bin > ApacheJMeter.jar 를 실행하면 된다.

Jmeter 사용하기

Jmeter 를 사용하기 위해서 저장할 위치를 지정해 주고 쓰레드 그룹을 만든다.

쓰레드들의 수(사용자 수) : 가상의 사용자를 세팅하는 것이다.
Ramp-up 시간 : 사용자 수만큼 로딩 되는 시간
루프 카운트 : 반복의 횟수
HTTP 요청에서 기본 설정을 한 뒤 시작한다.
리스너 들을 추가한다.이때 플러그인 설치해서 추가한 리스너들도 확인할 수 있다.

부하테스트 결과들을 시각화할 수 있다.
결과가 나왔으면 결과를 따로 저장을 한다. 이때 파일 이름은 영어로 작성하고 확장자는 .jtl 로 저장을 해야한다 파일 선택을 눌러서 해당 결과를 연다. 그 뒤 설정까리 열어서 완료를 누르면 HTML 보고서 생성을 할 수 있다. 도구 > HTML 보고서 생성을 누른다.결과 파일 -> 테스트 결과를 저장한 .jtl 파일을 넣는다.
user.properties 파일 -> apache-jmeter > bin > jmeter.properties 를 넣는다.
출력 디렉토리 -> html 파일을 저장할 폴더를 선택하는데 비어있는 새폴더를 지정해야한다.저장한 해당 위치에 가서 .html 파일을 열어보면 보고서를 확인할 수 있다.
