wireshark ping

wireshark을 사용한 네트워크 분석

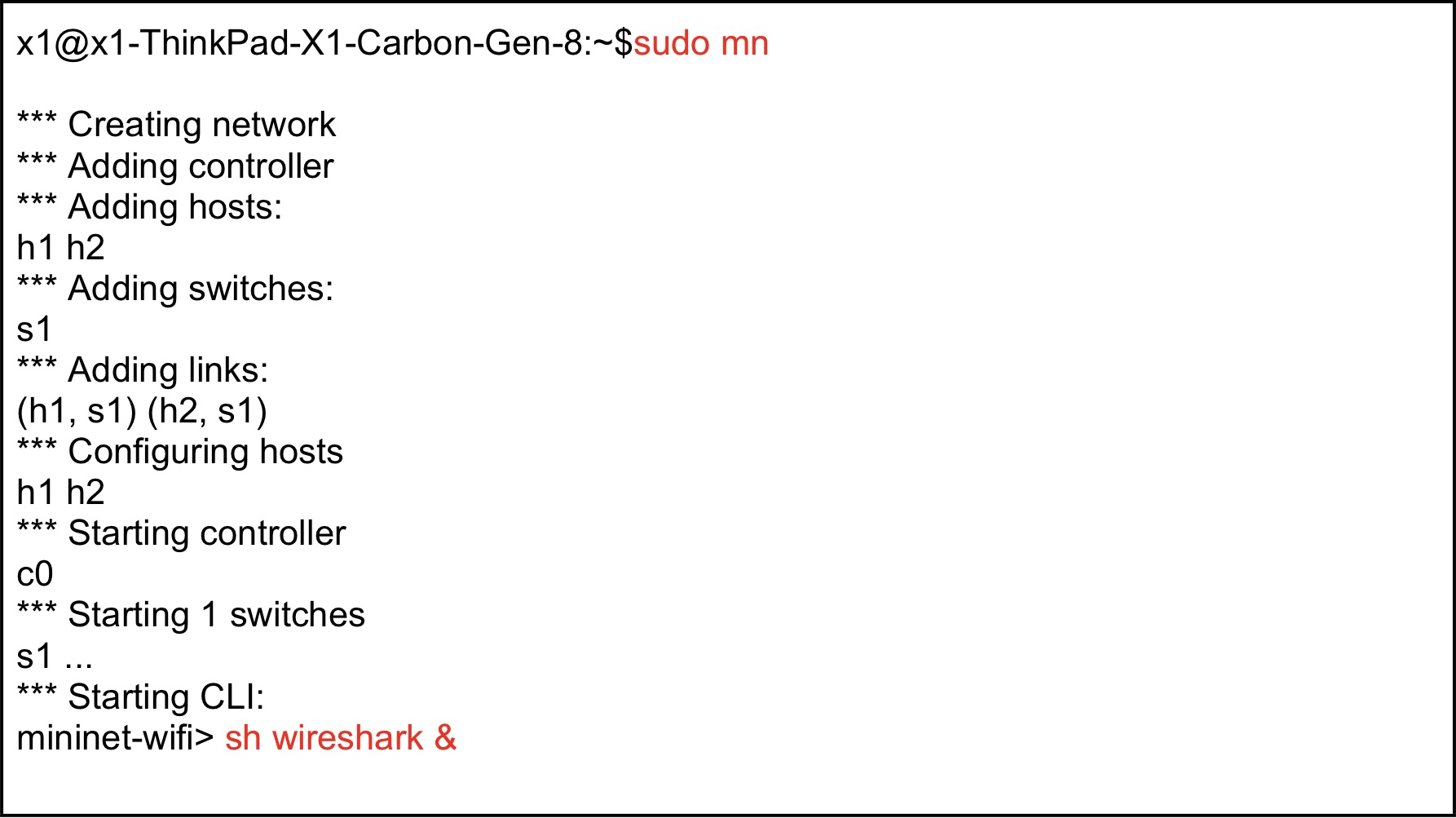

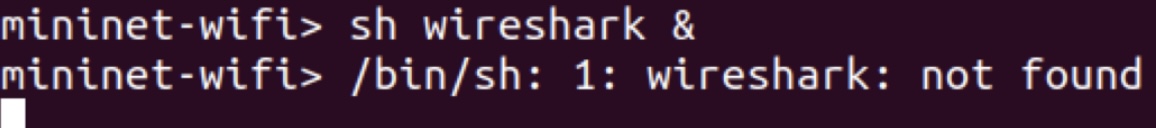

• sh wireshark & 명령어 사용

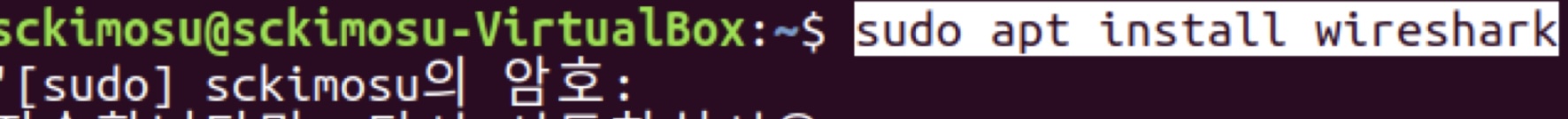

• sudo apt install wireshark로 설치

• 첫 번째 ping request/reply의 delay time은 2.25ms 으로 두 번째 ping request/reply의 delay time 0.767ms보다 길다.

  • Discovery process(네트워크에서 장치나 서비스를 찾는 과정) 때문에 delay time이 길어졌다.

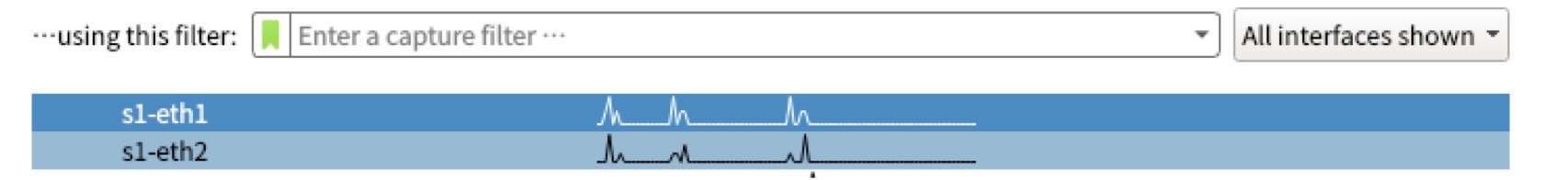

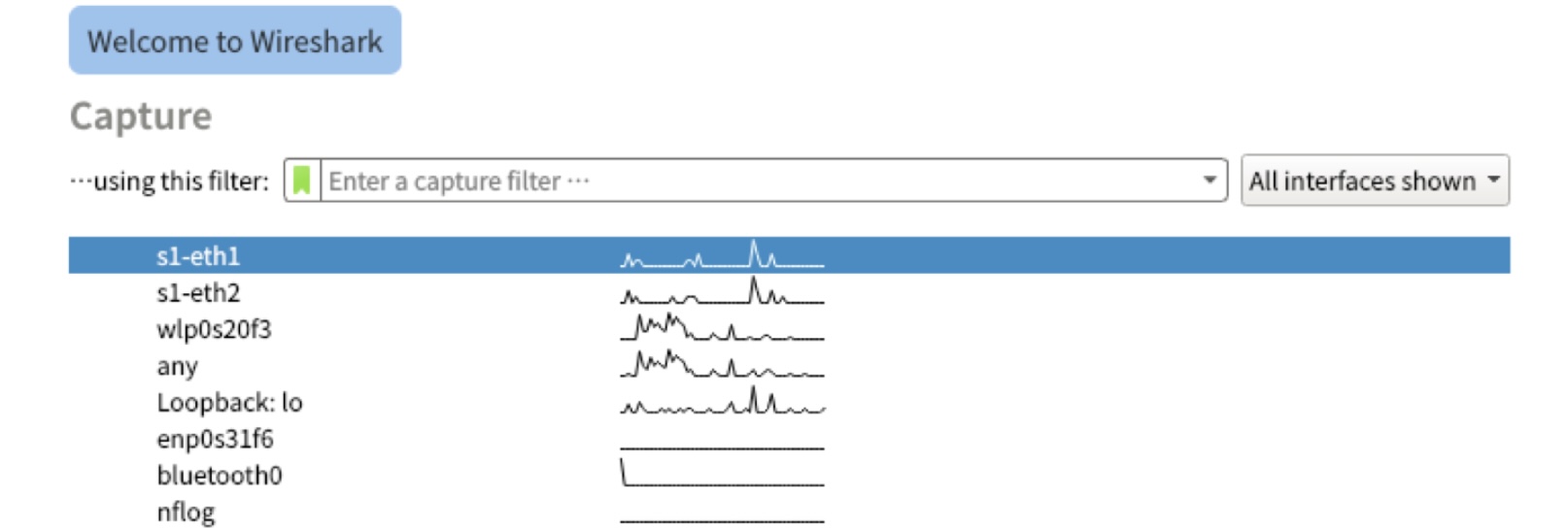

• wireshark에서 s1-eth1을 선택함

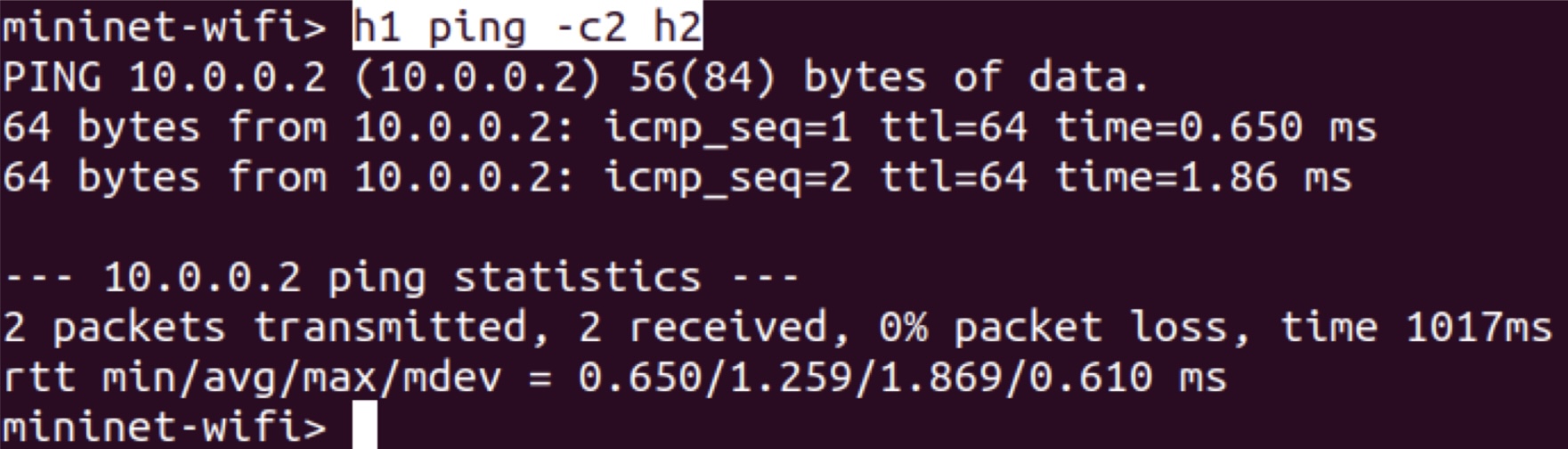

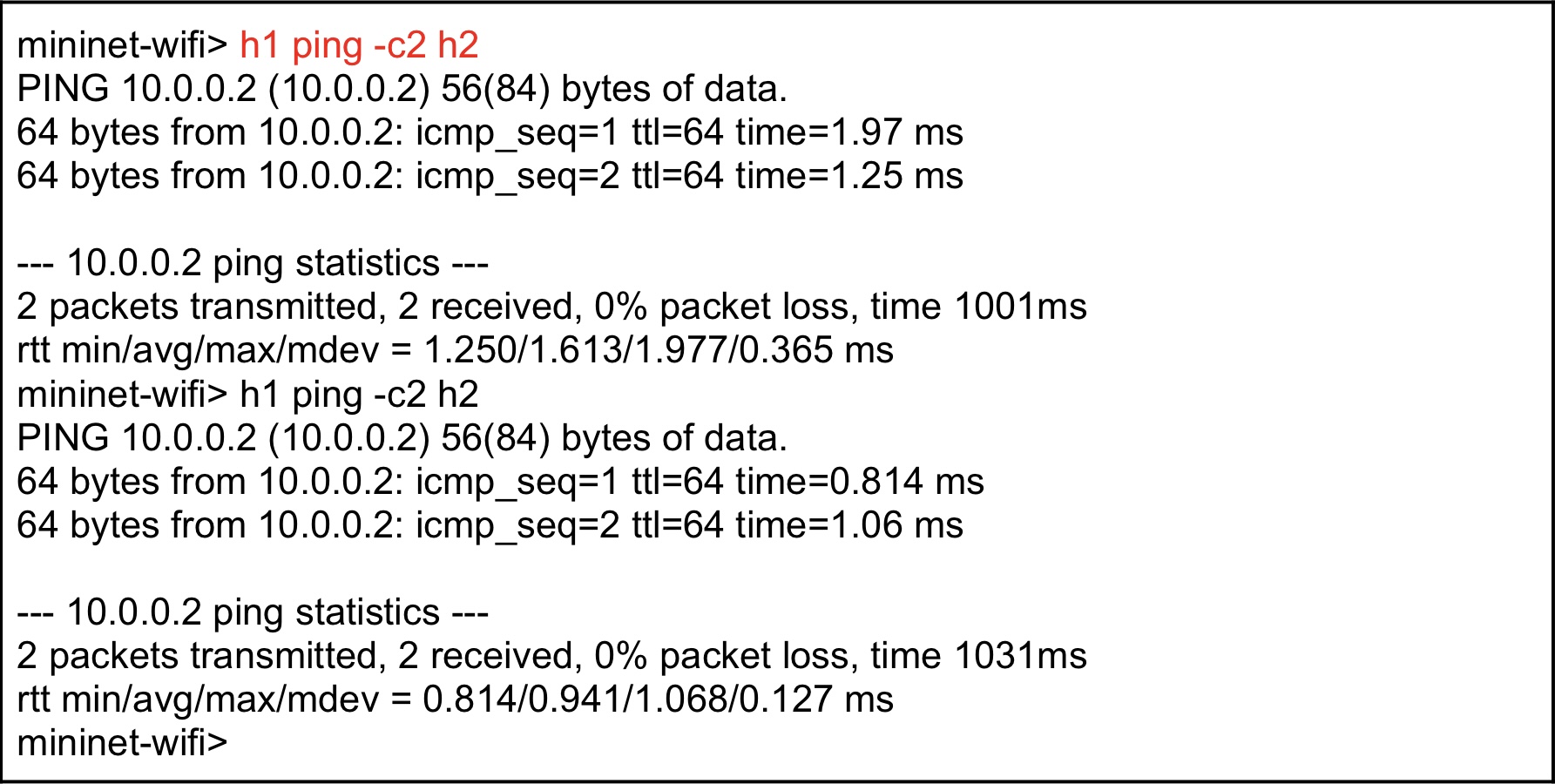

• h1 ping -c2 h2 명령어로 패킷을 생성함

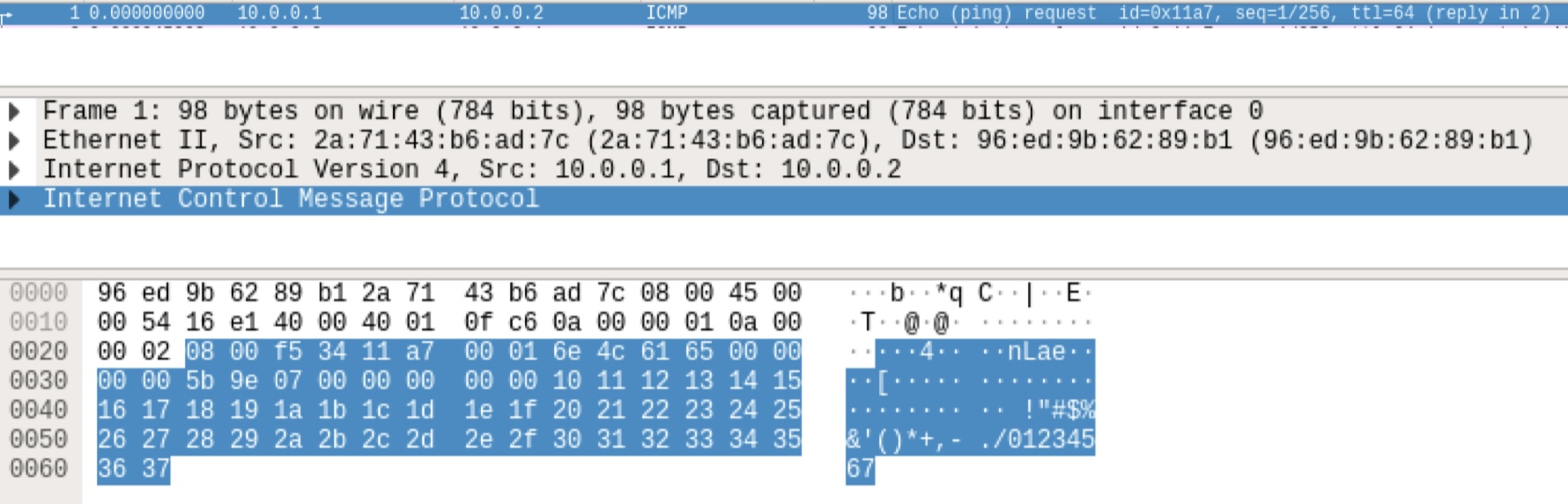

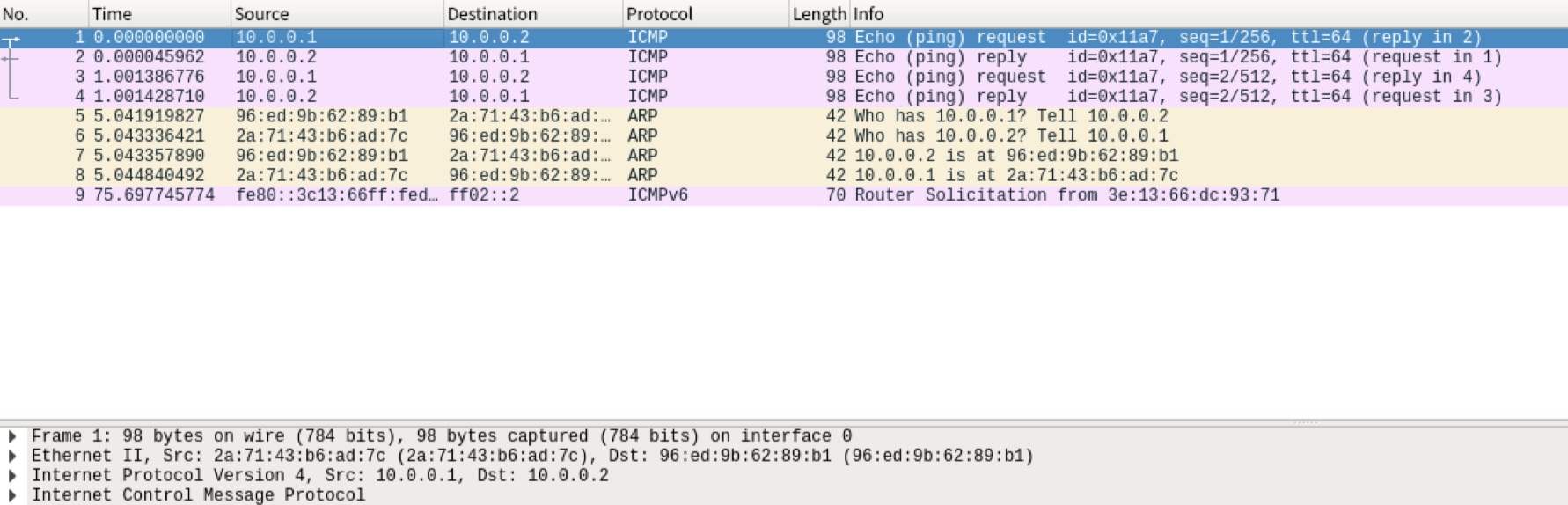

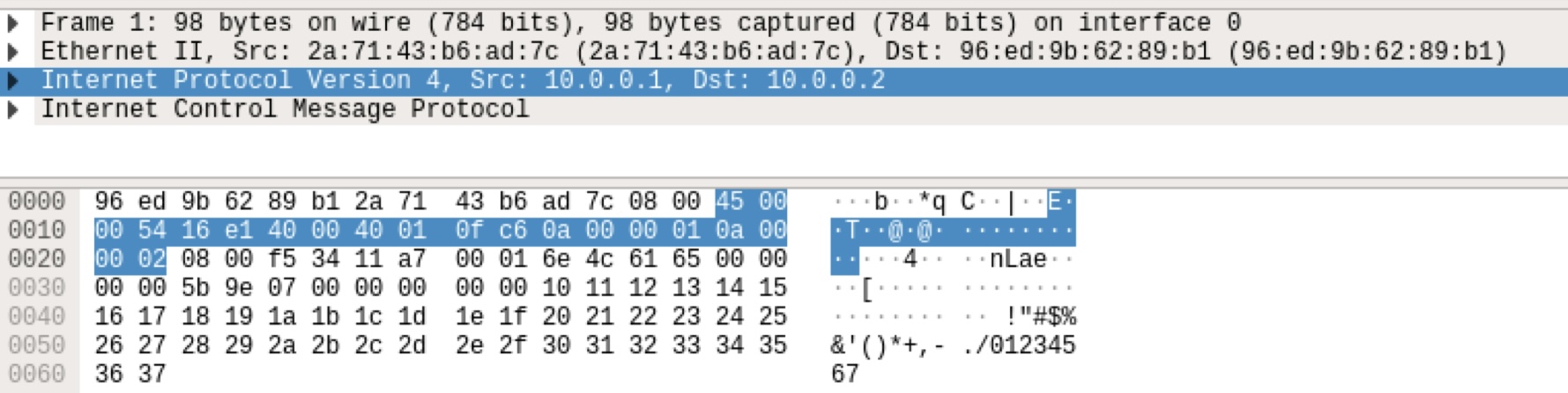

• ping request 메시지 분석

  • ping request 메시지의 사이즈 : 98 bytes

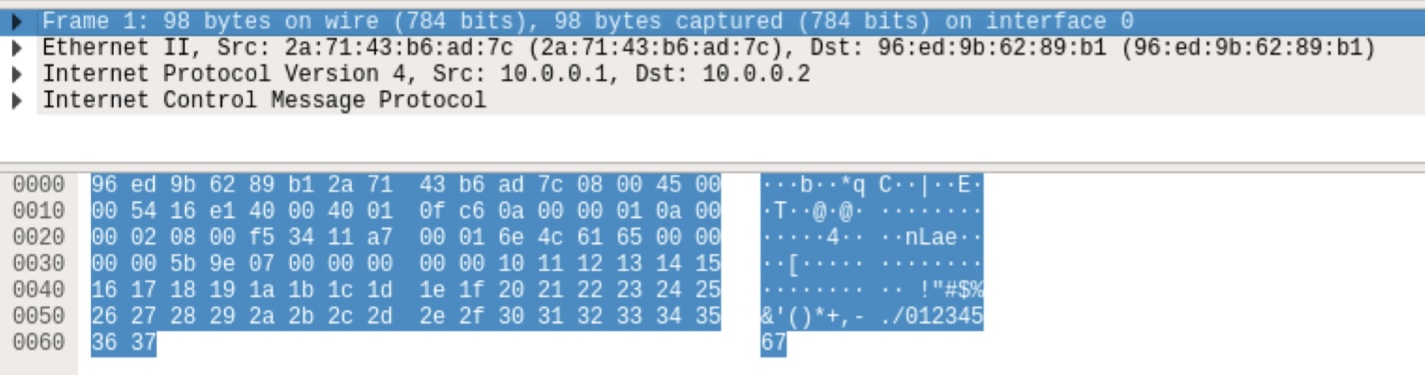

ping request 메시지는 다음과 같이 Frame 구조로 구성된다.

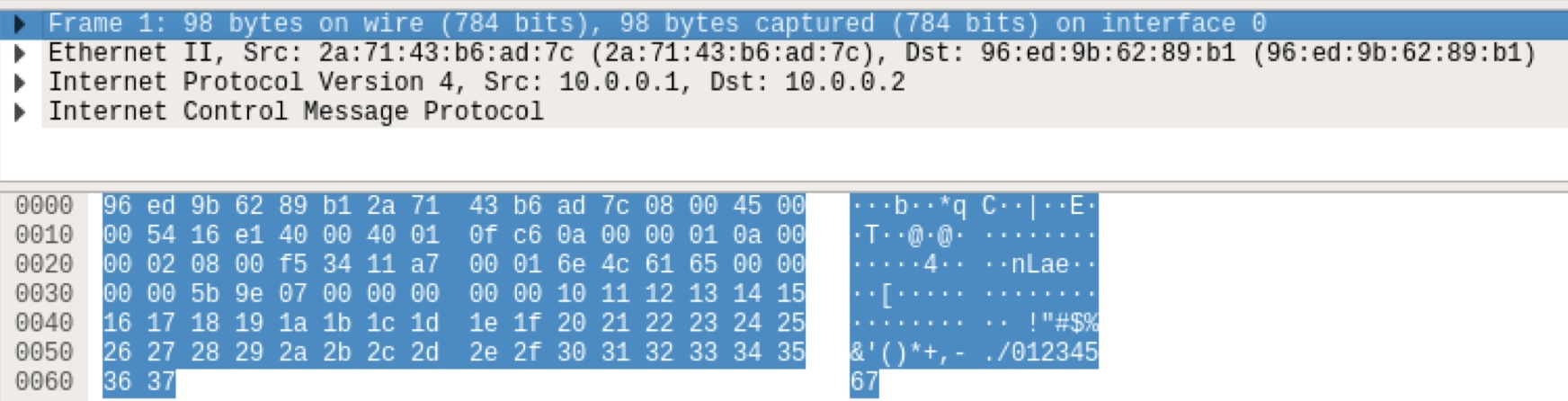

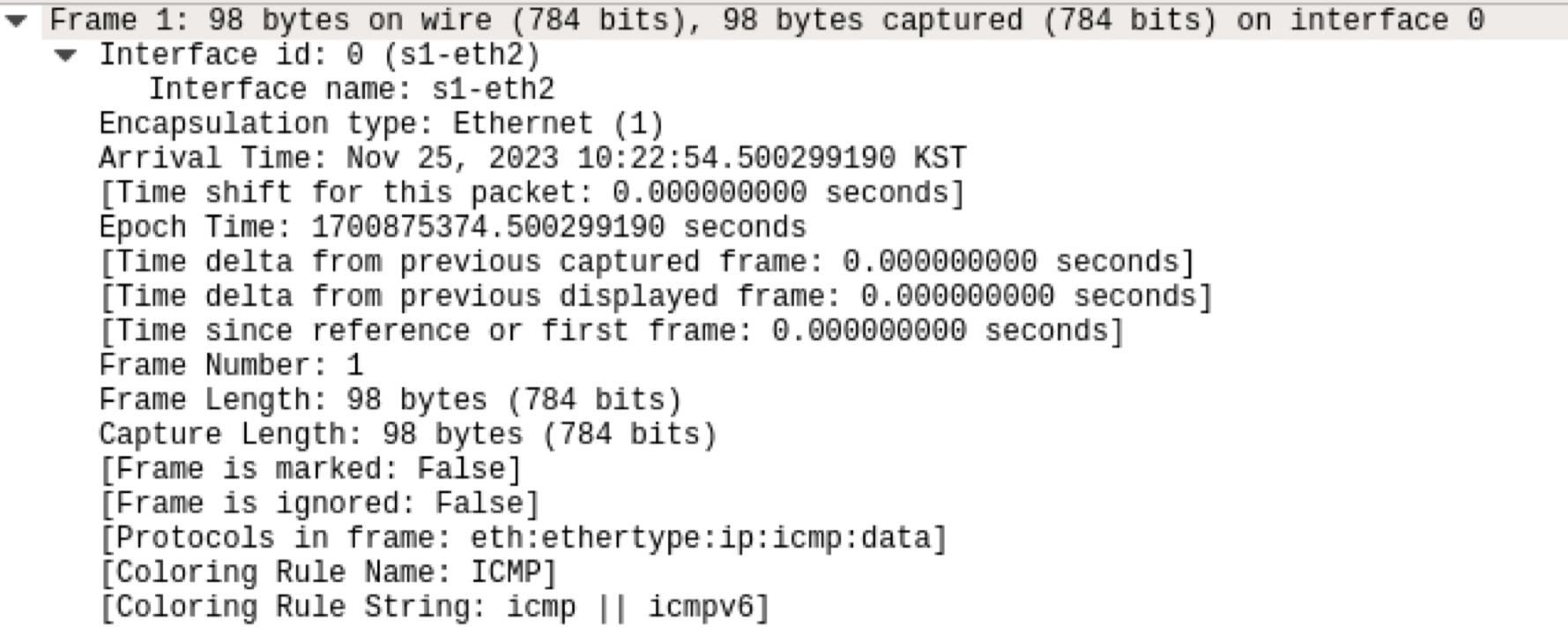

• Frame1에 대한 자세한 정보를 확인할 수 있음

  • Frame Number 확인
  • Frame Length 확인
  • 98 bytes on wire (784 bits), 98 bytes captured (784 bits) on interface 0

• Frame Length

  • 한 줄 당 비트수 : 16*8=128 bits

  • 총 6 줄 : 128*6=768 bits

  • 마지막 16 bits : 768+16=786 bits

  • frame 내용 확인

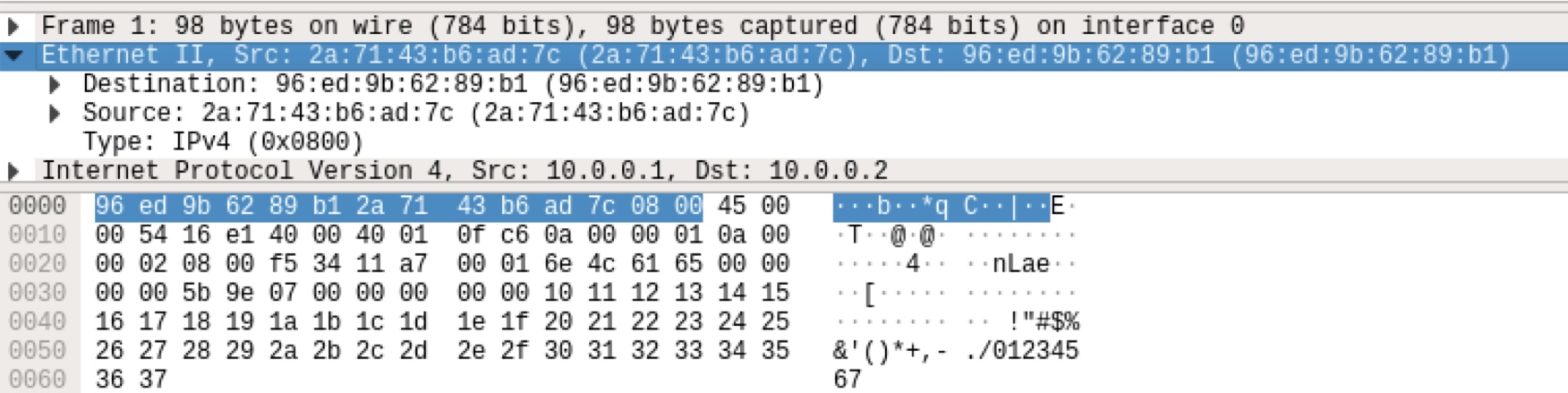

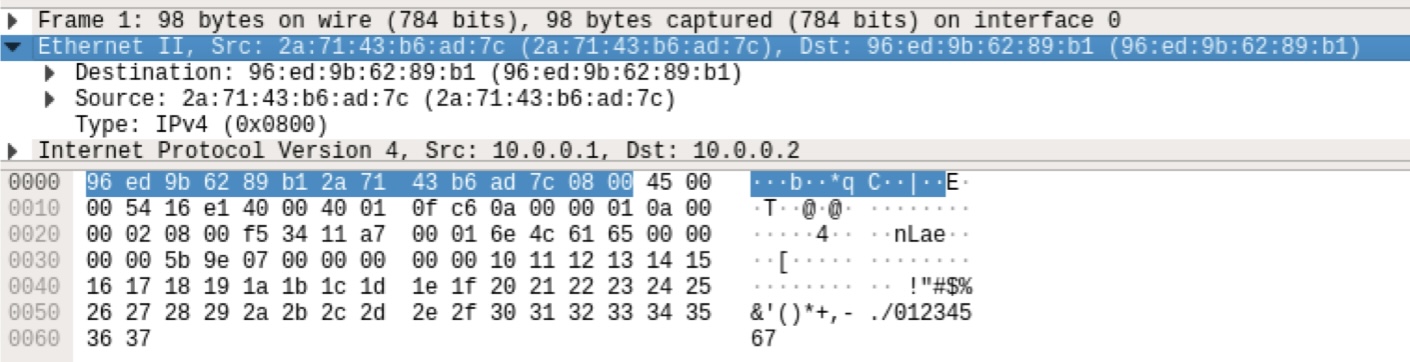

ping request 메시지 Frame 구조 중 두 번째 내용:

• Src와 Dst의 MAC 주소

  • Ethernet II 프로토콜을 따름
  • Src: 2a:71:43:b6:ad:7c (2a:71:43:b6:ad:7c),
  • Dst: 96:ed:9b:62:89:b1 (96:ed:9b:62:89:b1)

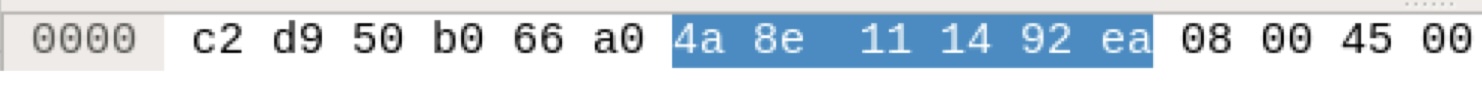

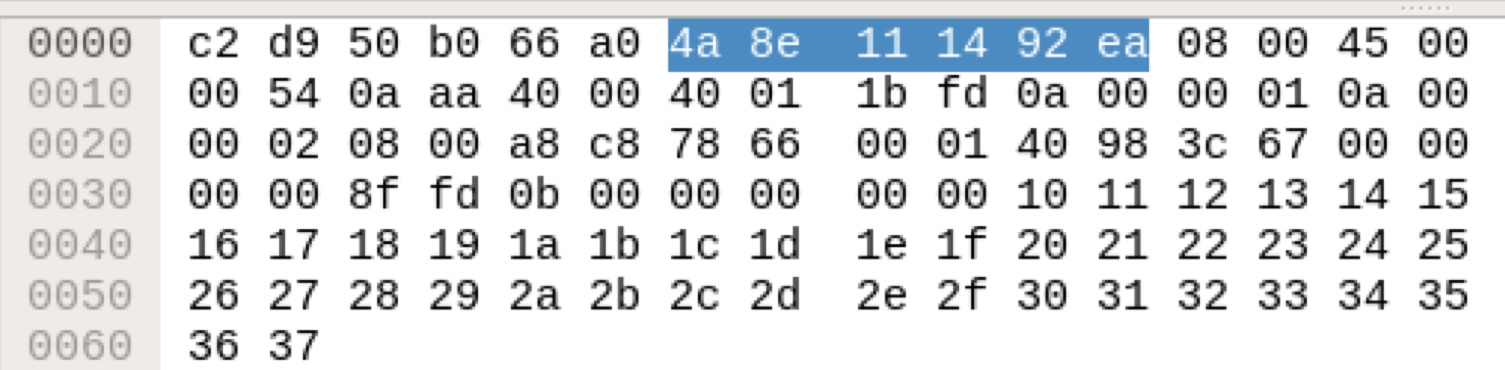

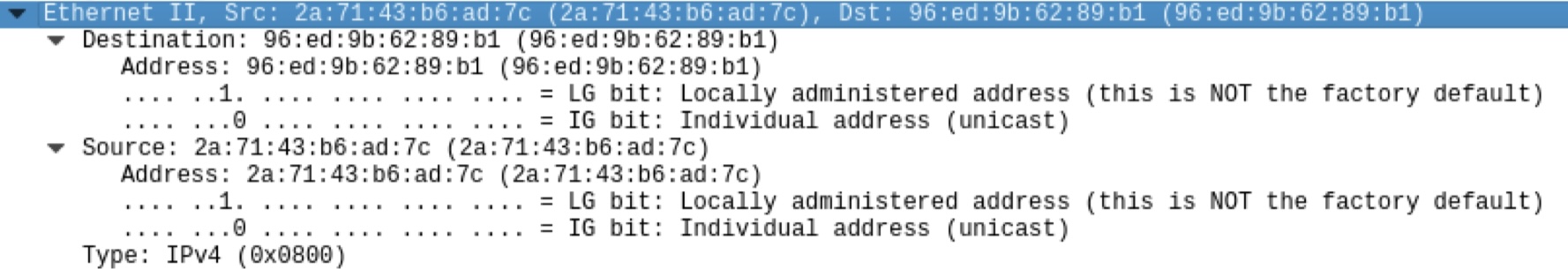

• MAC Address 에 대한 LG bit과 IG bit 확인

• MAC Address

  • Ethernet 2 -> 2계층 프로토콜
  1. Destination : 목적지 랜카드가 표시된다. 미리 부여 되어있는 MAC 주소를 이용한다.
  2. Source : 출발지 랜카드가 MAC주소로 표시된다.
  • LG bit : Globally unique address (factory default) MAC주소가 공장 출하 시의 주소, 원래 부여된 주소임을 의미한다.
  • IG bit : Individual address(unicast) 유니캐스트 통신임을 나타낸다. (브로드캐스트인지 유니인지)
  3. Type : 이더 타입이라고 하며, Ethernet2 뒤에 이어지는 헤더 형식을 지정!
  • IP라고 표시되어있으면 다음 IP헤더가 이어진다는 뜻
  • MAC 주소에서 앞에 3byte는 회사 고유 번호! 뒤에 3byte는 회사에서 제품에 부여한 번호!!

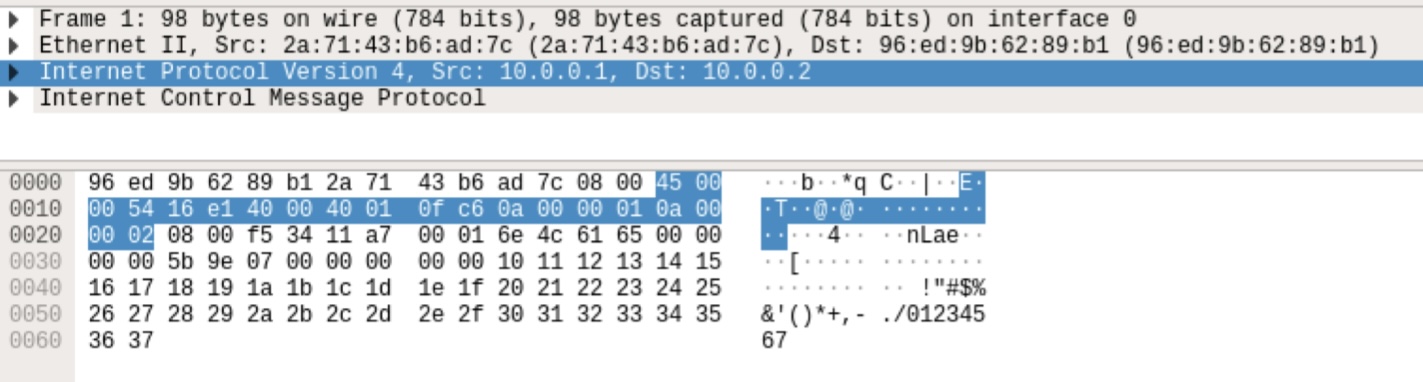

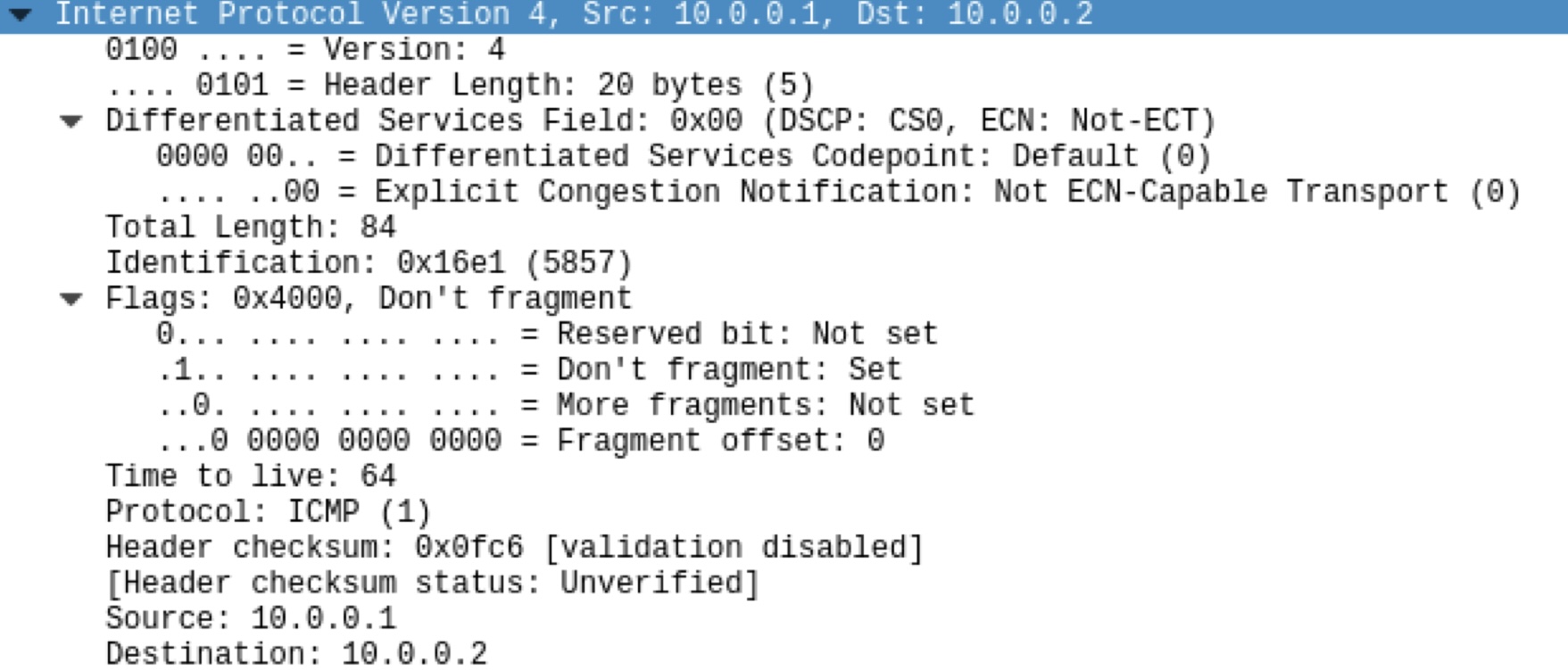

ping request 메시지 Frame 구조 중 세 번째 내용:

• Src와 Dst의 IP 주소
  • Internet Protocol Version 4 프로토콜을 따름
  • Src: 10.0.0.1
  • Dst: 10.0.0.2

• IPv4에 대한 세부 내용이 포함됨
  • Differentiated Service 여부
  • T otal Length : 84
  • Time to Live : 64
  • Protocol : ICMP
  • Header Checksum
  • Src: 10.0.0.1
  • Dst: 10.0.0.2

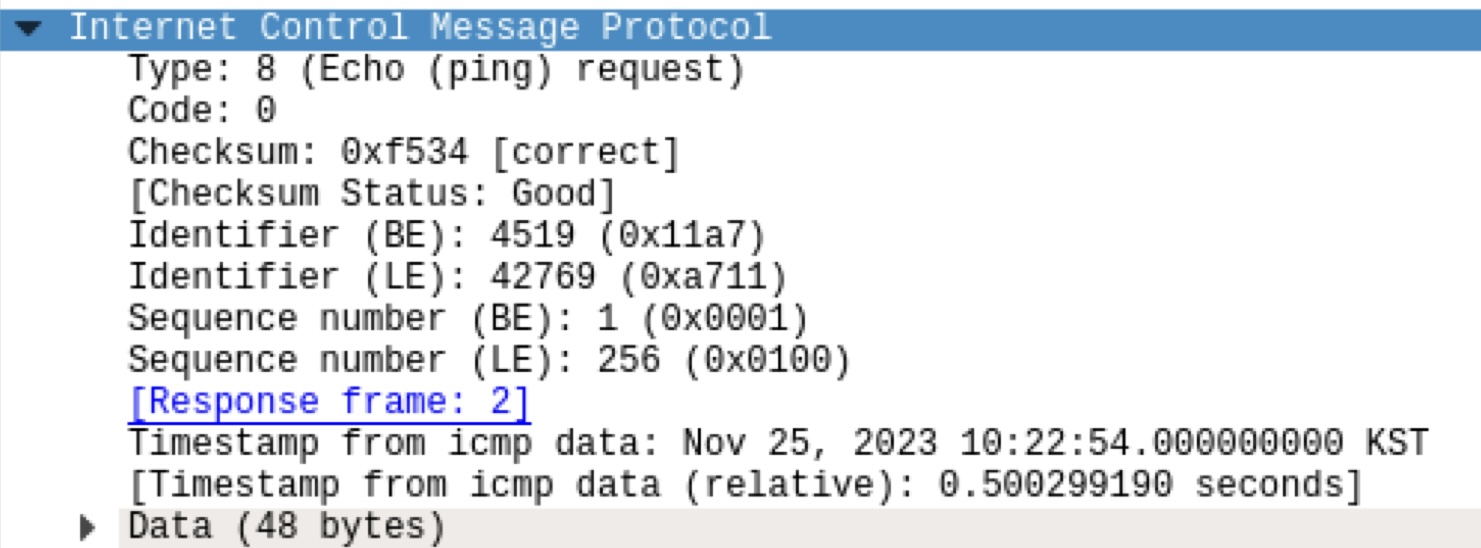

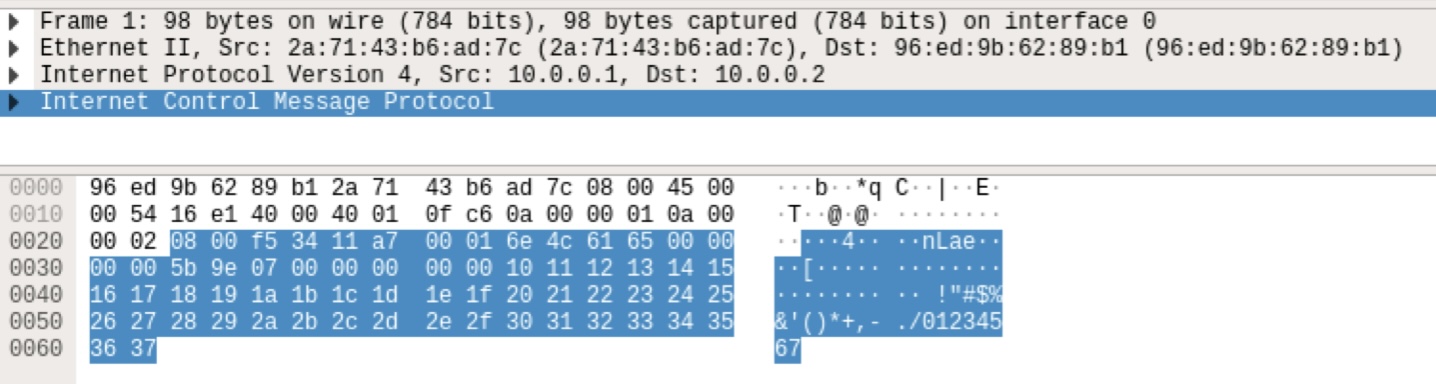

ping request 메시지 Frame 구조 중 네 번째 내용:

• Ping Request 메시지

  • Internet Control Message Protocol (ICMP) 프로토콜을 따름

• Internet Control Message Protocol

  • Echo (ping) request type=8
  • Echo (ping) request code=0
  • Echo (ping) request id=0x11a7
  • Echo (ping) request seq=1/256
  • Echo (ping) request ttl=64 (reply in 2)

• Internet Control Message Protocol (ICMP) 헤더 표준

  • Type: 8 (Ping Request)
  • Code: 0
  • Checksum
  • Identifier : BE, 4519
  • Identifier : LE, 42769
  • Sequence Number: BE, 1
  • Sequence Number: LE, 256
  • Timestamp

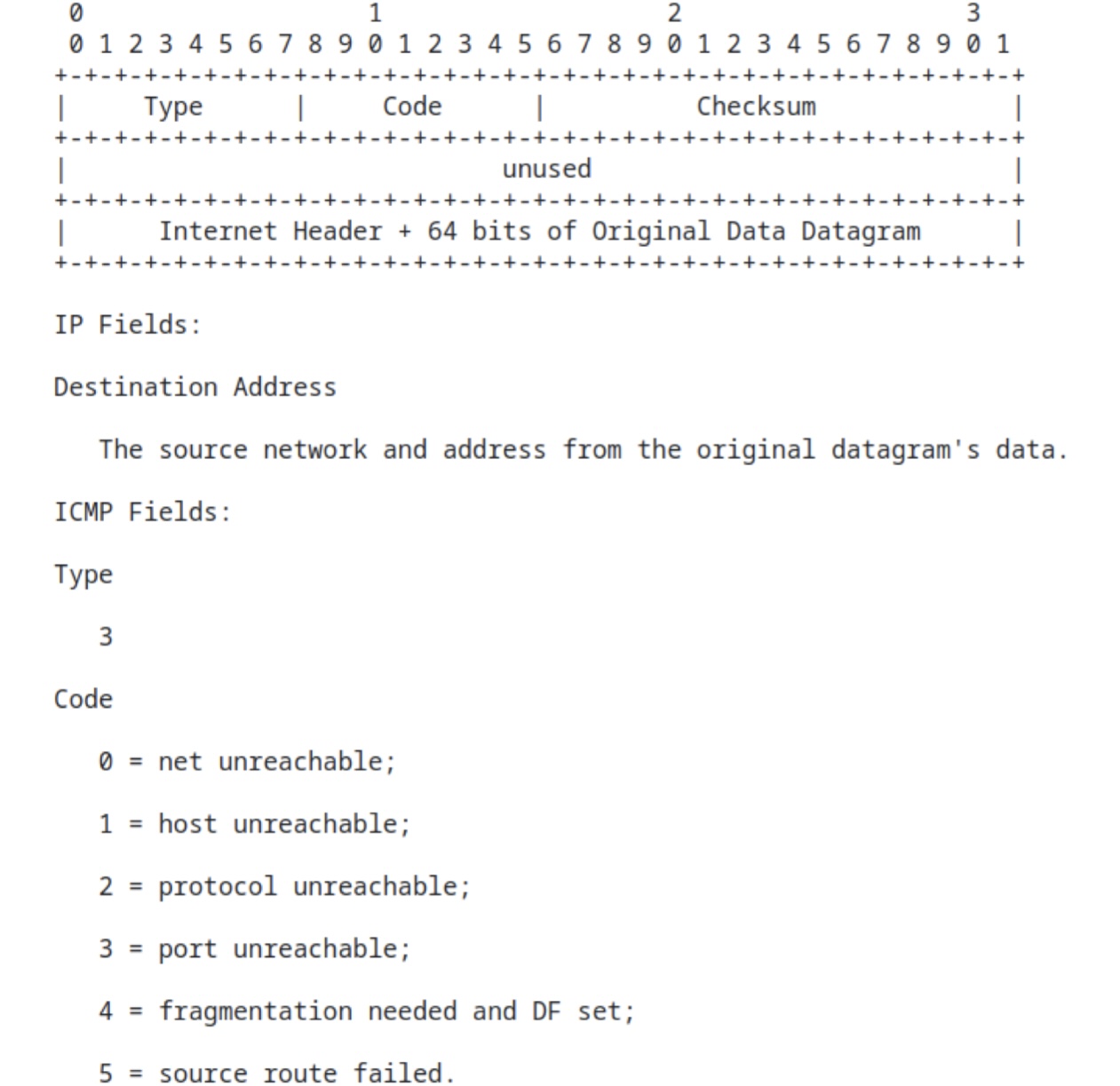

• Internet Control Message Protocol (ICMP) 헤더 표준 RFC

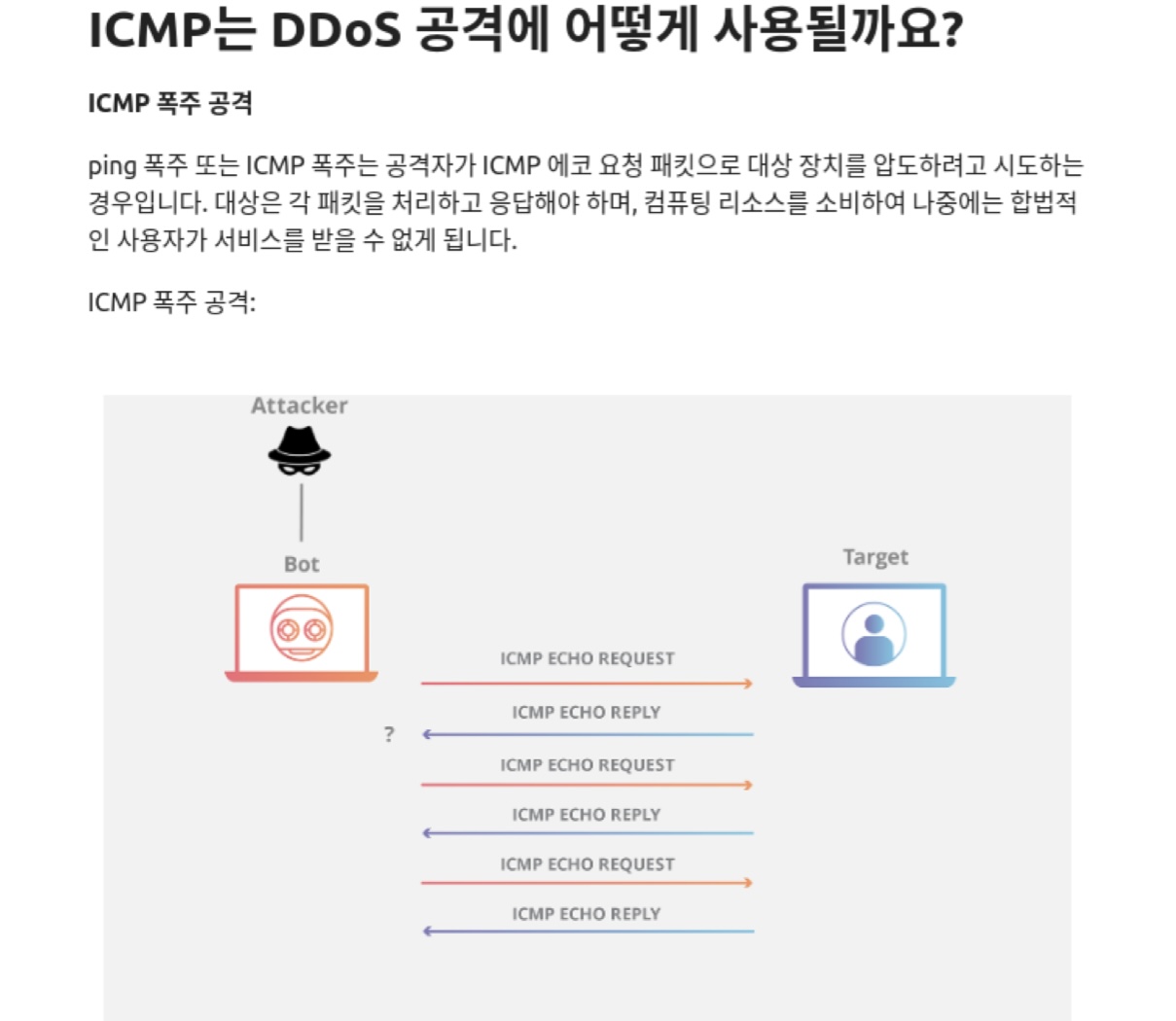

• ICMP 패킷은 ICMP 폭주를 통해 DDoS 공격에 사용됨

  • ping 폭주 또는 ICMP 폭주는 공격자가 ICMP 에코 요청 패킷으로 대상 장치를 압도하려고 시도하는 경우 발생

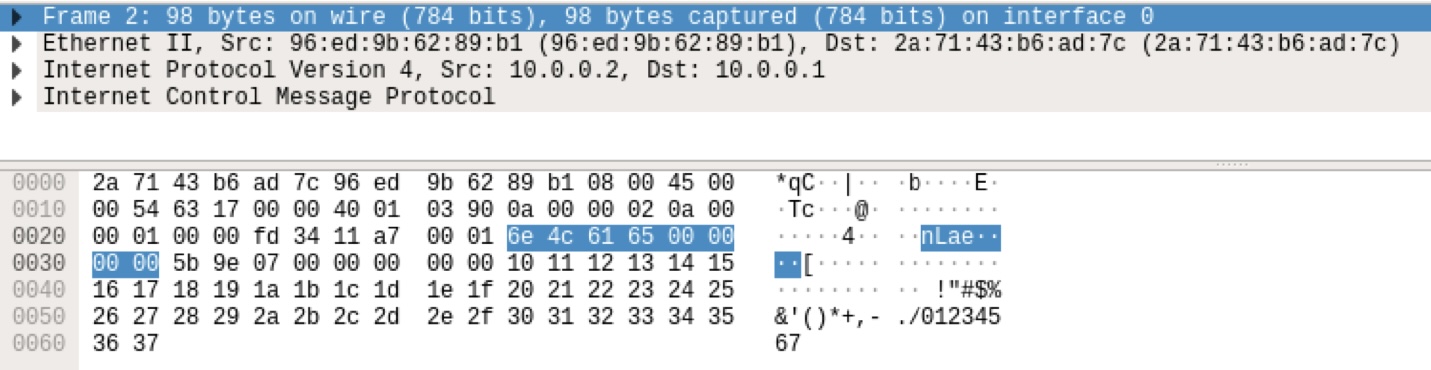

• ping reply 메시지 Frame 구조.

  • Frame 1: 98 bytes on wire (784 bits), 98 bytes captured (784 bits) on interface 0

  • 참조: 아래는 ping request 메시지임

    • ping request: src address : 10.0.0.1 → dst address : 10.0.0.2
    • ping reply: src address : 10.0.0.2 → dst address : 10.0.0.1

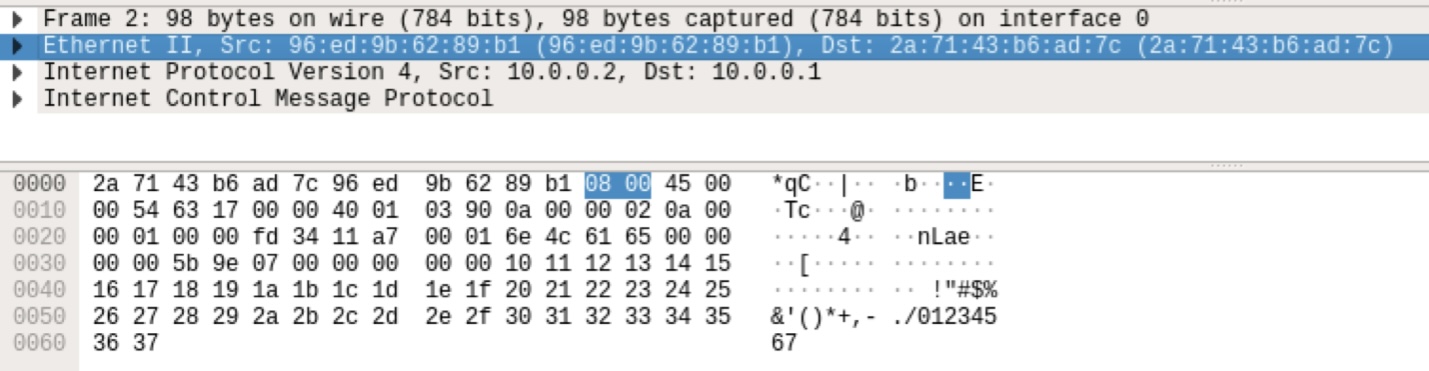

Frame 구조 중 첫 번째 내용:

• Ethernet II 프로토콜을 따르는 Src와 Dst의 MAC 주소가 나타난다

• Ethernet II,

  • Src: 96:ed:9b:62:89:b1 (96:ed:9b:62:89:b1)

  • Dst: 2a:71:43:b6:ad:7c (2a:71:43:b6:ad:7c)

  • 참조: 아래는 ping request 메시지임

    • Src: 2a:71:43:b6:ad:7c (2a:71:43:b6:ad:7c),
    • Dst: 96:ed:9b:62:89:b1 (96:ed:9b:62:89:b1)

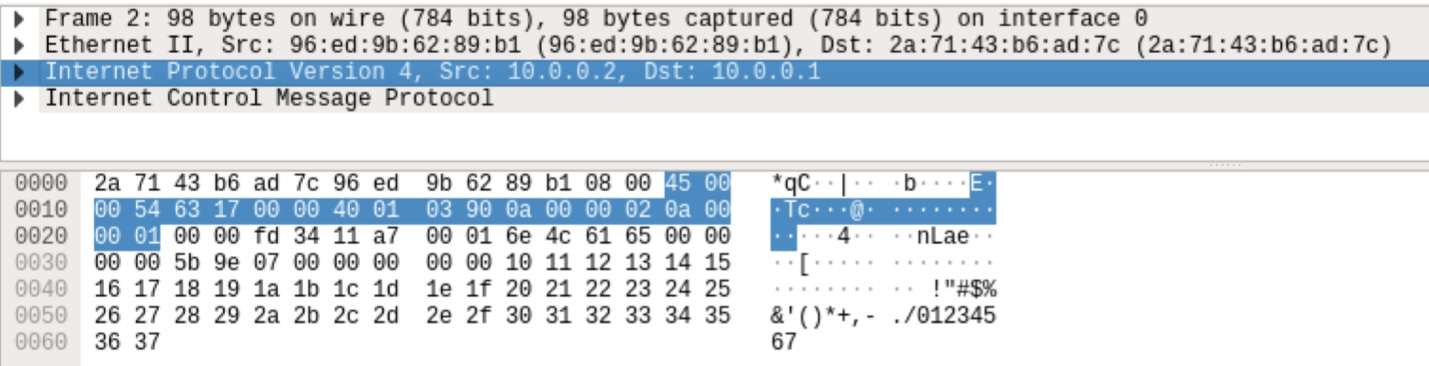

Frame 구조 중 두 번째 내용:

• Internet Protocol Version 4 프로토콜을 따르는 Src와 Dst의 IP 주소가 나타난다

• Internet Protocol Version 4,

  • Src: 10.0.0.2
  • Dst: 10.0.0.1

• 참조: 아래는 ping request 메시지임

  • Internet Protocol Version 4,
  • Src: 10.0.0.1
  • Dst: 10.0.0.2

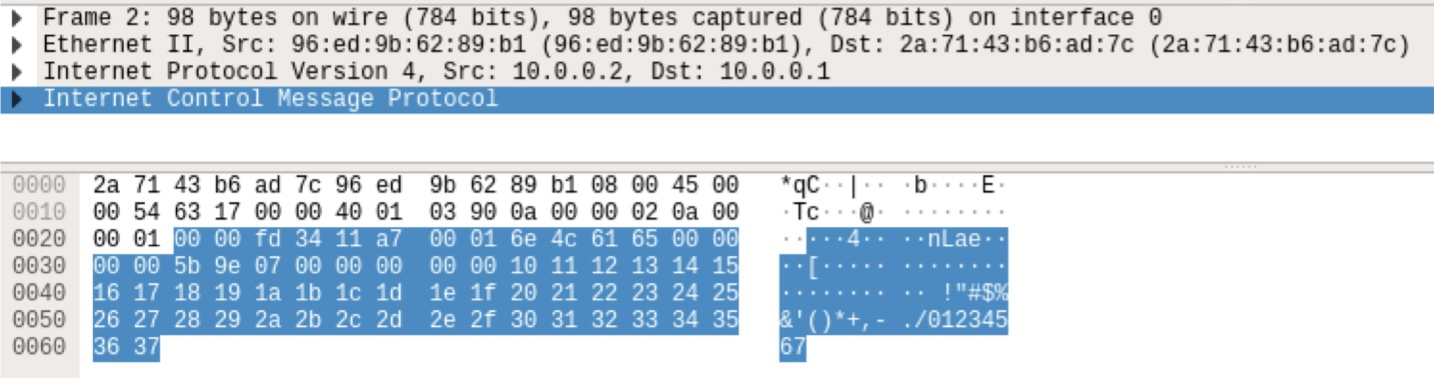

Frame 구조 중 세 번째 내용:

• Internet Control Message Protocol 프로토콜을 따르는 Ping Request
  메시지가 나타난다

• Internet Control Message Protocol

  • Echo (ping) reply type = 0
  • Echo (ping) reply code = 0

• 참조: 아래는 ping request 메시지임

  • Echo (ping) request type = 8
  • Echo (ping) request code = 0

---

RFP 표준의 코드화 -> (p. 11~20쪽 코드에서 강조된 부분만 따로 정리)

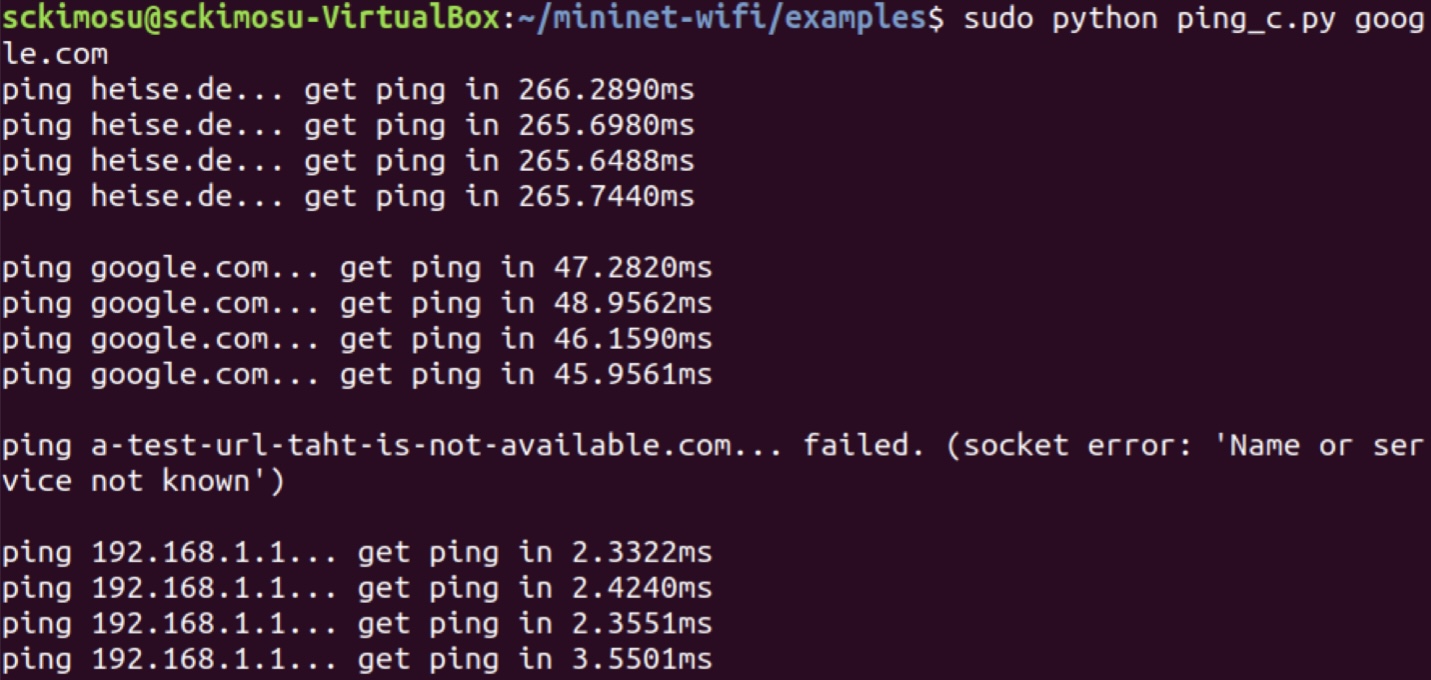

RFP (Request For Proposal) 표준에 따른 Ping Request/Reply 파이썬 코드 작성

• 첫 번째 코드
  • ICMP_ECHO_REQUEST = 8
  • def checksum
  • def receive_one_ping
  • type, code, checksum, packetID, sequence = struct.unpack("bbHHh", icmpHeader)
  • timeSent = struct.unpack("d", recPacket[28:28 + bytesInDouble])[0]
  • def send_one_ping(my_socket, dest_addr, ID):
  • dest_addr = socket.gethostbyname(dest_addr)
  • header = struct.pack("bbHHh", ICMP_ECHO_REQUEST , 0, my_checksum, ID, 1)
  • my_checksum = checksum(header + data)
  • ICMP_ECHO_REQUEST, 0, socket.htons
  • packet = header + data
  • def do_one
  • my_socket.sendto(packet, (dest_addr, 1))
  • icmp = socket.getprotobyname("icmp")
  • my_socket = socket.socket(socket.AF_INET , socket.SOCK_RAW, icmp)
  • send_one_ping(my_socket, dest_addr, my_ID)
  • delay = receive_one_ping(my_socket, my_ID, timeout)
  • def verbose_ping
  • delay = do_one(dest_addr, timeout)

• 두 번째 코드
  • adr = '127.0.0.1'
  • icm_type = b'\x08' # header[0] Type = echo message
  • icm_code = b'\x00' # header[1] Code = 0
  • icm_csum = b'\x00\x00' # header[2:4] Checksum = 0x0000 計算前の初期値
  • icm_idnt = b'\x00\x04' # header[4:6] Identifier
  • icm_snum = b'\x00\x01' # header[6:8] Sequence Number
  • def checksum_calc(payload):
    ~~ 더 채워넣어야 함..~~

---

OpenFlow 스위치와 컨트롤러의 역할

• OpenFlow 컨트롤러와 OpenFlow 스위치의 위치


• Ping Request, Reply 를 통해 보는 OpenFlow 컨트롤러와 OpenFlow 스위치의 역할

  • 첫 번째 ICMP 패킷에 대한 응답 시간은 두 번째 ICMP 패킷에 비해 훨씬 길었다. 이는 발견 과정 때문.

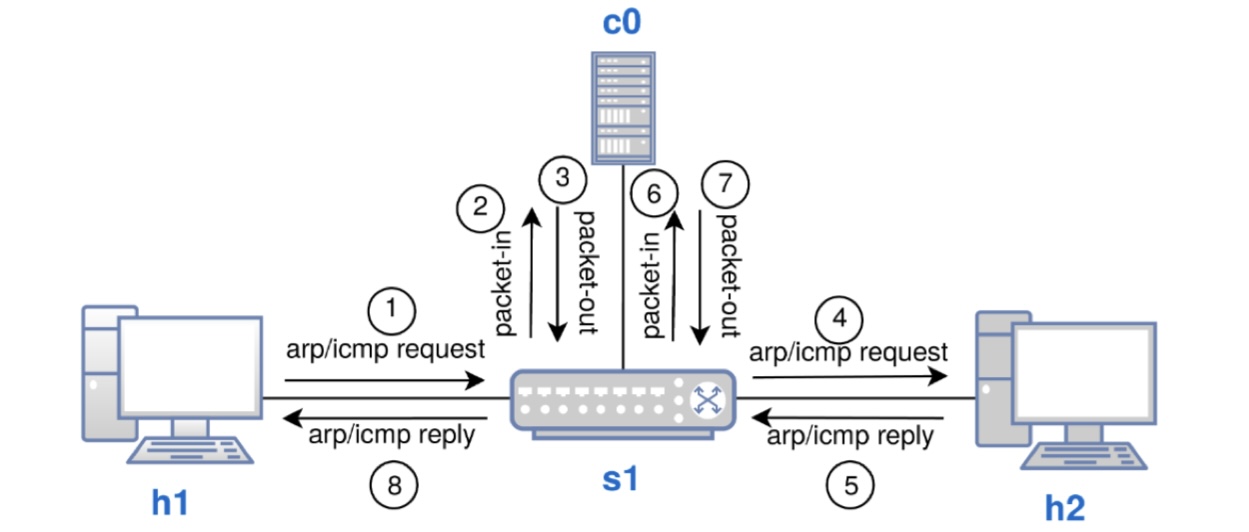

• h1과 h2 사이의 통신 프로세스에 관한 단계는 아래에 설명되어 있으며 아래 그림에 나와 있음.

  • 오픈 스위치(s1)와 오픈 컨트롤러(c0) 사이에 생성되는 메시지 -> Packet In, Packet Out 메시지
  • 호스트(h1, h2)와 오픈 스위치(s1) 사이에 생성되는 메시지 -> Ping Request, Ping Reply 메시지

Step 1: Ping 요청

• 호스트 h1이 h2와 통신하려고 Ping Request 메시지를 보냅니다.
• 이 메시지는 Open Switch s1의 인터페이스 1로 들어갑니다.

Step 2: OpenSwitch는 무엇을 해야 할지 모름

• Open Switch s1은 h2의 존재를 알지 못하고, Ping Request 메시지를 Open Controller c0에 전달합니다.
• 이때 Packet-in 메시지가 발생합니다. Packet-in은 Open Switch에서 Open Controller로 "이 패킷을 어떻게 처리해야 할지 모르겠다"라고 알려주는 메시지입니다.

Step 3: Controller는 MAC 주소를 찾음

• Open Controller c1은 h2의 IP 주소에 해당하는 MAC 주소를 찾아야 합니다.
• 이를 위해 Packet-out 메시지를 생성하여 Open Switch s1에 보냅니다.
• Packet-out 메시지는 Controller가 Switch에 "이렇게 해야 한다"고 지시하는 메시지입니다.

Step 4: Ping Request를 브로드캐스트

• Open Switch s1은 h2의 MAC 주소를 모르므로, Ping Request 메시지를 모든 포트로 브로드캐스트합니다.
• 이때 ICMP 폭주(Ping Flooding)가 발생할 수 있습니다.
• h1이 연결된 포트는 이미 알고 있으므로, h1을 제외한 다른 포트로만 브로드캐스트합니다.

Step 5: h2가 Ping Reply를 보냄

• h2는 Ping Request 메시지를 수신하고 Ping Reply 메시지를 보냅니다.
• h2는 자신이 존재한다고 응답을 보냅니다.

Step 6: Open Switch는 다시 Controller에 전달

• Open Switch s1은 Ping Reply를 어떻게 처리해야 할지 몰라 다시 Packet-in 메시지를 Open Controller c1에 전달합니다.
• 이때 Controller는 h2의 위치(어떤 포트에 연결되어 있는지)를 확인합니다.

Step 7: Controller는 Flow 설정

• Open Controller c1은 h2의 포트 번호를 파악하고, Flow mod 메시지를 Open Switch s1에 보냅니다.
• Flow mod 메시지는 Switch에 "이 패킷은 이렇게 처리해라"라고 지시하는 메시지입니다.

Step 8: Ping Reply를 h1로 전달

• Ping Reply 메시지는 이제 h1에게 정확히 전달됩니다.
• 이제 Ping Reply는 유니캐스트 방식(1:1 통신으로 브로드캐스트와 반대)으로 전송되므로, ICMP 폭주가 발생하지 않습니다.

-> 처음에는 Switch가 호스트 간의 통신에 대해 알지 못해 많은 메시지 교환이 일어납니다. 그러나 이후에는 Flow Table을 통해 패킷 처리 방식을 지정하고, 다시는 같은 메시지에 대해 반복적인 교환이 발생하지 않게 됩니다.

---

Quiz

1. Wireshark에서 분석한 첫 번째 ICMP 요청/응답의 딜레이가 두 번째 요청/응답보다 긴 이유는 무엇인가요?
첫 번째 패킷은 Discovery Process를 거치기 때문입니다.

2. Ping 패킷의 Frame 구조에서 Ethernet II 프로토콜의 역할은 무엇인가요?
데이터 링크 계층에서 Src와 Dst의 MAC 주소를 정의합니다.

3. Wireshark를 사용하여 ICMP Ping Request 메시지의 총 Frame 길이를 확인하는 방법을 설명하시오.
Wireshark에서 Frame 항목을 클릭하여 길이를 확인합니다.

4. ICMP Ping Reply 메시지의 Source와 Destination IP 주소가 Ping Request와 어떻게 다릅니까?

5. ICMP Echo Request/Reply 메시지에서 Type 필드의 역할과 값이 네트워크에서 어떤 정보를 제공하는지 설명하시오.

6. Wireshark에서 s1-eth1 인터페이스를 선택한 후, h1과 h2 간 Ping 통신의 두 번째 패킷을 캡처하여 RTT(Round Trip Time)를 계산하는 방법을 기술하시오.

7. ICMP 패킷의 Source와 Destination MAC 주소를 확인하기 위해 Wireshark에서 수행해야 할 단계는 무엇입니까?

8. 다음 중 ICMP Ping Request 메시지의 주요 프로토콜 계층과 그 역할이 바르게 짝지어진 것은 무엇인가요?

9. OpenFlow 컨트롤러와 스위치 간의 Packet-In 및 Packet-Out 메시지가 Ping 통신에서 발생하는 이유와 그 역할을 설명하시오.

10. Ping Request/Reply 패킷에서 TTL(Time To Live)의 역할과 기본 값이 무엇인지 설명하시오.
