[AMD/Xillinx] Vivado on WSL

💡나중에 내가 환경 바뀌었을 때, 다시 설치하기에 용이하라고 정리하는 것.

• 가독성 떨어질 수 있음.

🔗참고 - 위키독스
🔗참고 - 유튜브

1. WSL 다운로드

• Ubuntu 22.04 LTS로 받음.

2. Vivado 다운로드

• WSL에서 사용하기에 24.01이 안정된 거 같아서 그걸로 받음

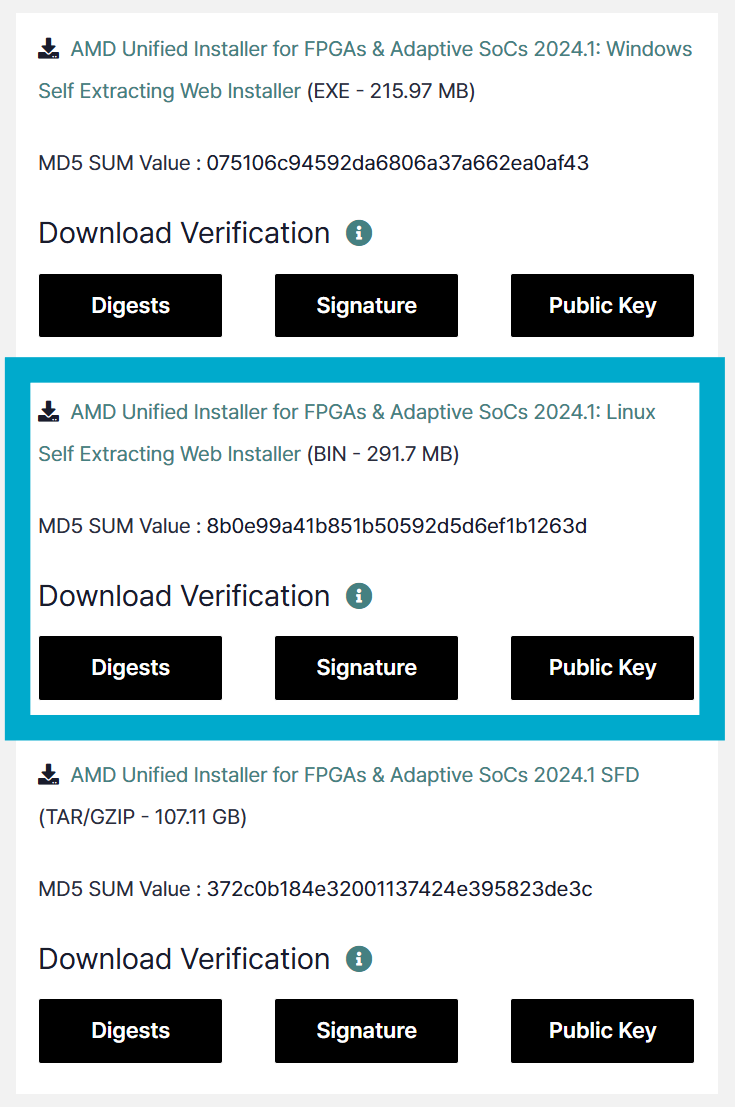

• WSL이라 Linux용 Bin 파일로 받아야됨

3. MobaXterm 다운로드

MobaXterm 다운로드 링크

• 다운로드 들어가서 Free
• Linux 쓰면서 디렉토리 GUI도 쓸 수 있어서 편함.
  • 영역 선택하고 복붙도 됨.

그냥 터미널 열어서 하는 게 더 편한 거 같긴 함..?

4. MovaXterm으로 WSL 열기

• 내가 다운로드한 우분투 열면 됨.

5. Vivado Bin 파일 가져오기

• 다운로드한 vivado bin 파일을
• home/유저명에 갖다두면 됨.
  • explorer.exe .하면 디렉토리 열리는데 거기에 드래그해서 갖다두면 됨.

6. Bin 파일에 실행 권한 주기

chmod +x FPGAs_AdaptiveSoCs_Unified_2024.1_0522_2023_Lin64.bin

• 초록색으로 실행권한 생긴 걸 볼 수 있음.

7. WSL 기본 세팅 + Vivado 구동 라이브러리

sudo apt-get install libtinfo5 libncurses5 libxrender1 -y
sudo apt install libncurses5-dev libncursesw5-dev libtinfo-dev -y

8. Vivado 설치

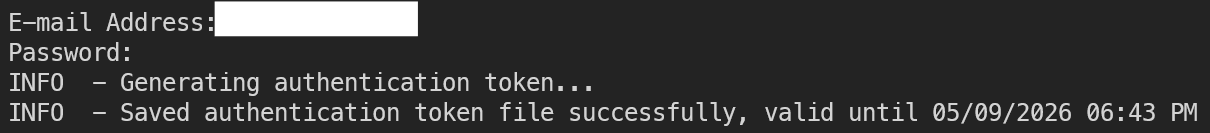

1) xilinx 계정토큰생성

→ 계정 정보는 설치 시 사용한 계정

./FPGAs_AdaptiveSoCs_Unified_2024.1_0522_2023_Lin64.bin -- -b AuthTokengen

2) config 파일 생성

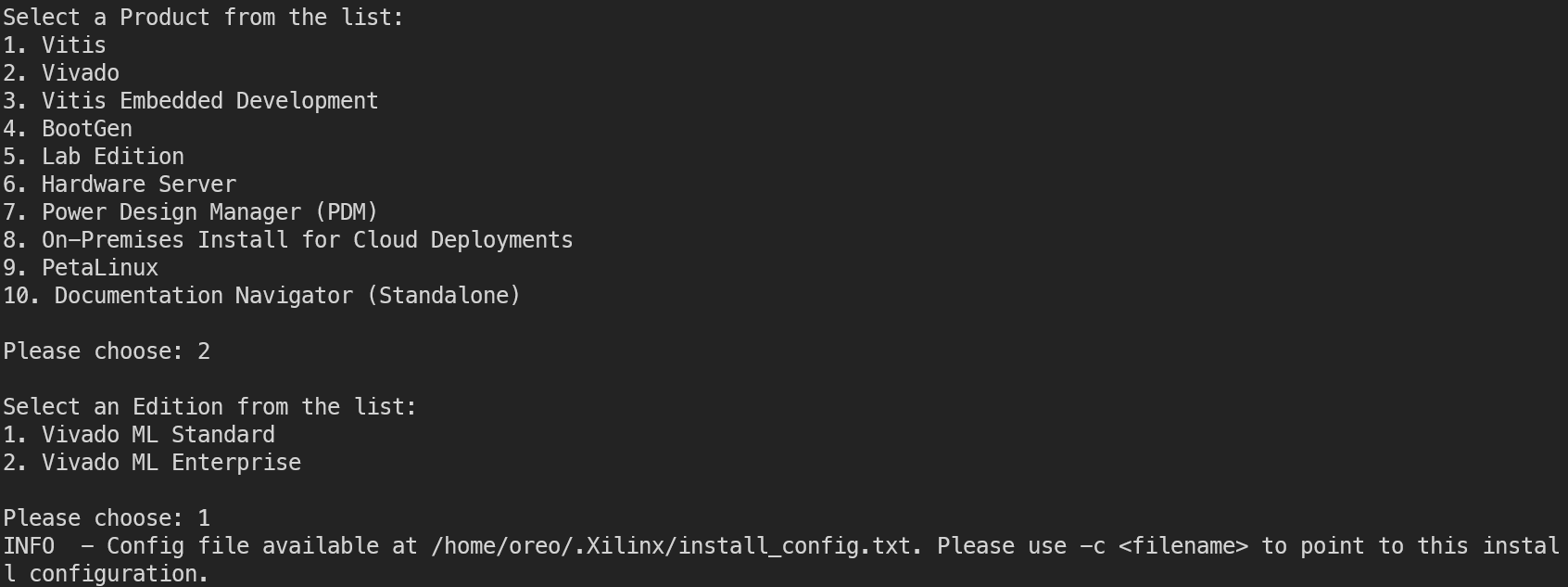

• vivado standard로

./FPGAs_AdaptiveSoCs_Unified_2024.1_0522_2023_Lin64.bin -- -b ConfigGen

3) config 파일 수정

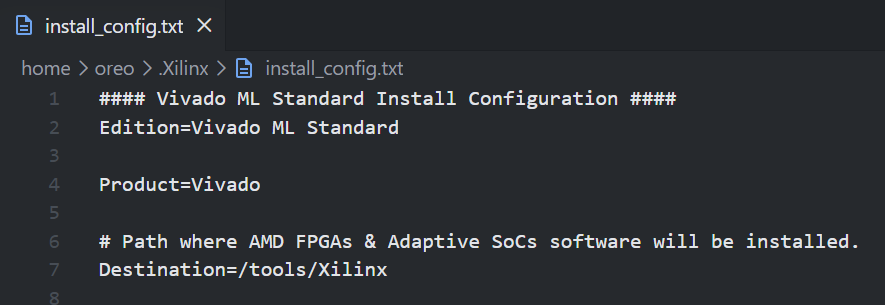

• config 파일 들어가서 설치 위치랑 필요없는 부분 0으로 바꿔주기
  • vertex, kintex 이런 거

~/.Xilinx/install_config.txt

• destinaion에서 /tools를 내 계정 /home/oreo/tools으로 옮겨주기

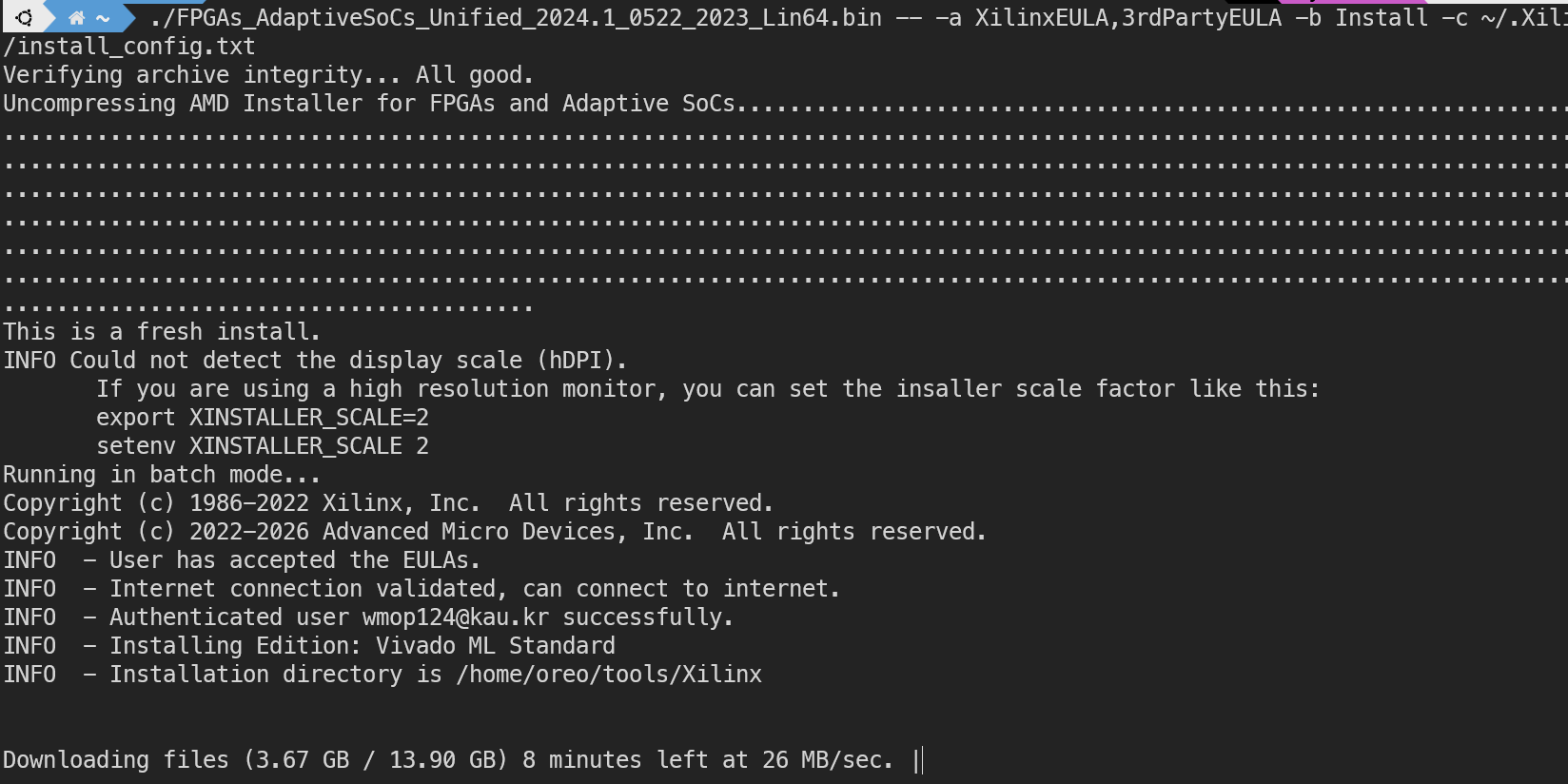

4) 설치

./FPGAs_AdaptiveSoCs_Unified_2024.1_0522_2023_Lin64.bin -- -a XilinxEULA,3rdPartyEULA -b Install -c ~/.Xilinx/install_config.txt

9. 설치 후 셋팅

• 설치한 Vivado의 환경을 잡아주는 shell script 적용

source ~/tools/Xilinx/Vivado/2024.1/settings64.sh

• terminal open 시 자동으로 실행되게 설정.
  • ~/.zshrc에서 설정

echo 'source ~/tools/Xilinx/Vivado/2024.1/settings64.sh' >> ~/.zshrc
source ~/.zshrc

• 아래 ~/.bashrc 열어서 설정할 수도 있음.
  • 이건 안 되던데?

code ~/.bashrc

# 이거 추가
source ~/tools/Xilinx/Vivado/2024.1/settings64.sh

10. 실행

• background mode 로 vivado 실행
  • 백그라운드로 해야 터미널이랑 같이 쓸 수 있음.

vivado &

11. 터미널 관리

• vivado는 백그라운드로 열어도 터미널 꺼버리면 같이 꺼지고
  • 계속 로그를 남김
  • 아래 코드로 실행하면 그런 문제 해결

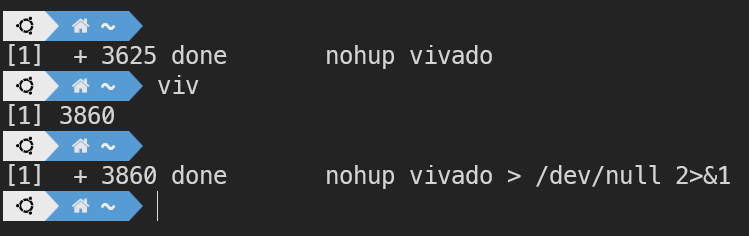

nohup vivado > /dev/null 2>&1 &

• nohup vivado &가 안 꺼지게 하는 거

• 편하게 명령어(별칭) 새로 만들어서 실행하기

  • 아래 코드를 ~/.zshrc에 추가

VIVADO_PATH=$(which vivado)

# 1. 일반 실행 (터미널 끄면 같이 꺼짐)
alias viv='mkdir -p logs && $VIVADO_PATH -log logs/vivado.log -journal logs/vivado.jou'

# 1. 백그라운드 실행 + 터미널 꺼도 괜찮음.
alias v='mkdir -p logs && nohup $VIVADO_PATH -log logs/vivado.log -journal logs/vivado.jou > logs/nohup.out 2>&1 &'
