Local 모드 VS FlexConnect 모드 (Cisco WLC)
Cisco 무선 네트워크에서 WLC(Wireless LAN Controller)의 제어를 받는 환경일 경우, AP는 WLC와 CAPWAP 터널을 형성하며, WLC는 AP 설정 배포, 무선 정책 관리, 클라이언트 인증 및 상태 관리 등의 역할을 수행한다.
이때 AP가 무선 클라이언트의 데이터를 어떤 경로로 전달할지는 AP의 동작 모드와 WLAN의 스위칭 설정에 따라 달라진다.
Cisco 환경에서 많이 사용되는 AP 동작 모드는 다음 두 가지다.
- Local 모드
- FlexConnect 모드
1. Local 모드
Local Mode는 Cisco AP의 기본적인 동작 모드다.
Local Mode에서는 AP가 무선 클라이언트의 데이터를 직접 로컬 네트워크로 전달하지 않는다. 클라이언트 트래픽은 CAPWAP 데이터 터널을 통해 WLC까지 전달되며, WLC가 해당 트래픽을 적절한 VLAN으로 스위칭한다.
2. FlexConnect 모드
FlexConnect는 본사에 WLC를 두고 지사나 원격 사업장의 AP를 WAN을 통해 관리하기 위한 AP 동작 모드다.
각 지점마다 별도의 WLC를 설치하지 않아도 중앙 WLC에서 원격 AP의 SSID, 보안 정책, RF 설정 등을 관리할 수 있다.
3. Local 모드 vs FlexConnect 모드
트래픽 경로 상 FlexConnect 방식이 보다 효율적이나 서비스 제약 사항이 존재 하므로 WLC 모드를 보편적으로 사용한다.
| 구분 | Local 모드 (집중형) | FlexConnect 모드 (분산형) |
|---|---|---|
| Traffic 효율성 | Data Traffic이 WLC를 통과함 | AP가 Switch 처럼 동작(유선과 동일), Traffic 우회가 없어서 효율적임 |
| 설정 난이도 | 상대적으로 Config 단순 | Config가 상대적으로 복잡함 |
| 최대 수량 | AP : 1600 / 단말 : 64000 | AP : 300 / 단말 : 3000 |
| VLAN | AP당 4096개 | AP당 16개 |
| layer 3 로밍 | 가능 | 불가 |
| 인증 | WLC 장애 시 서비스 불가 | WLC 장애 시 AP가 대신 인증 가능하나 PSK 인증만 가능 |
| ACL | 최대 256라인 | 최대 64라인 |

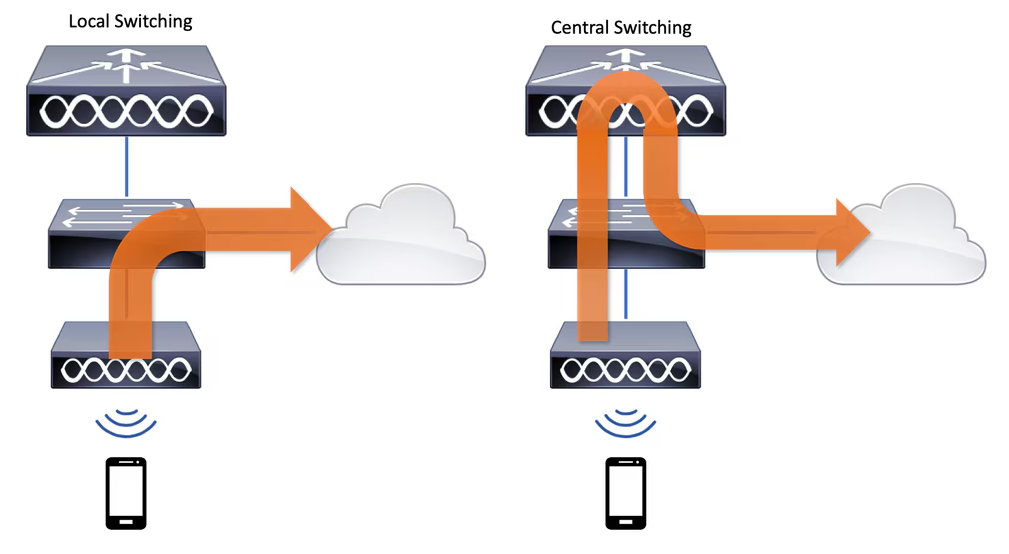

4. Local Switching vs Central Switching (FlexConnect 모드)
Cisco FlexConnect 모드에서는 무선 클라이언트의 트래픽을 어떤 경로로 전달할지 WLAN별로 선택할 수 있다.
- Local Switching은 무선 클라이언트의 데이터를 WLC까지 전달하지 않고, FlexConnect AP가 연결된 지점 네트워크로 직접 전달하는 방식이다. AP와 WLC 사이에는 설정 관리와 상태 확인을 위한 CAPWAP Control Tunnel이 유지되지만, 일반적인 클라이언트 데이터는 CAPWAP Data Tunnel을 거치지 않는다.
- Central Switching은 무선 클라이언트의 데이터를 CAPWAP Data Tunnel을 통해 WLC까지 전달하고, WLC에서 클라이언트 VLAN으로 스위칭하는 방식이다.
*Local Mode와 Local Switching은 서로 다른 개념이므로 구분해야 한다.
*Local Mode는 AP의 동작 모드이고, Local Switching은 FlexConnect 모드인 AP가 클라이언트 데이터를 전달하는 방식이다.
