이전 DNS 개념을 정리한 게시글에서 아래와 같은 배경이 있었다. 이제 고정 IP를 요청서에 적어야 하는 것은 알겠다.

이번에 학교 중앙 동아리 홈페이지 프로젝트를 시작하며, 학교측에 우리의 서비스와 학교측 도메인 주소(OO.ac.kr)를 연결하기 위해 요청하는 작업이 필요했다. 그런데 요청서 양식에 고정 IP 대역을 요구하는 것이었다. 그래서 읭? 우리는 AWS에 서비스를 배포할 것인데 IP 대역을 어떻게 고정시키지? 해서 궁금해서 담당부서에 문의를 해보았다. 다행히 '그러한 경우에는 그냥 고정 IP 주시면 저희 DNS에 등록해줍니다.'라고 하셨다.

그런데 문득 든 생각이 내가 아는 지식 선에서는 AWS에서 고정 IP를 할당받기 위해서는 탄력적 IP를 할당받는 것 뿐인데, 비용이 꽤 나오는 걸로 알고있는데..? 이 방법이 비용적으로 최선일까 고민하다가 도저히 갈피를 못잡겠어서 오픈채팅방에 질문을 올렸다. 그리고 아래와 같은 답변을 얻었다.

"NLB 사용하시면 됩니다. 근데 CNAME등록해달라고 하는게 정석이긴해요", "저 상황에서 IP대신에 CNAME을 써야하는 이유 중에 하나는 AZ장애가 될 수도 있어서예요."

NLB..? AWS 공부할 때 분명히 들어본 개념이긴 한데... '네트워크 로드 밸런서'라는 것만 알겠다🤣. 답변을 듣고 급하게 노션을 뒤져보았고, 필기한 흔적이 남아있었다. 정리한 필기 내용을 훑어보니 정말 NLB가 현재의 목적에 적합한 선택지일 것 같다는 생각이 들었다. 따라서 이참에 NLB와 AWS의 ELB 개념을 정리하고자 한다. (참고로 CNAME과 관련한 내용은 DNS 개념정리 게시글에 있다.)

ELB(Elastic Load Balancer)는 단일 또는 여러 가용 영역에서 다양한 애플리케이션의 부하를 처리할 수 있는 로드 밸런싱을 제공하는 서비스로, 네 가지 종류가 있으며 모두 애플리케이션의 내결함성에 필요한 고가용성, 자동 조정, 강력한 보안을 갖추고 있다.

• 로드 밸런서
  • 부하를 다수의 다운스트림 인스턴스로 분산해준다.
  • 애플리케이션에 단일 액세스 지점(DNS)을 노출하여, 사용자는 단일 포인트로 접근하게 된다.
  • 상태 확인 메커니즘으로 어떤 인스턴스로 트래픽을 보낼 수 없는지 확인함으로써, 다운스트림 인스턴스의 장애를 원활히 처리할 수 있다.
• 특징
  • 지속적으로 IP 주소가 바뀌며 IP 고정이 불가능하므로 항상 도메인 기반으로 사용해야 한다. (NLB는 예외)

🤔개념

🛠️기능

보안

• ELB와 연결된 인스턴스는 자신의 보안그룹을 ELB의 보안그룹으로 연결함으로써 ELB에서 오는 트래픽만을 허용한다.
• VPC를 사용할 경우, ELB와 관련된 보안 그룹을 생성 및 관리하여 ALB 및 CLB를 위한 추가 네트워킹 및 보안 옵션을 제공한다.
• 원하는 Load Balancer를 인터넷과 연결되도록 구성하거나, 퍼블릭 IP 주소 없이 로드 밸런서를 생성하여 인터넷에 연결되지 않은 내부 로드 밸런서로 사용 가능하다.
• X.509 인증서(SSL/TLS 서버 인증서)를 사용하며, 인증서는 ACM(AWS Certificate Manager)으로부터 관리된다.
• HTTPS 트래픽을 수신하려면 HTTPS 리스너를 등록해야 하고, 기본 인증서를 지정해야 한다. 다중 도메인을 지원하기 다른 인증서를 추가할 수 있으며, 클라이언트는 SNI(Server Name Indication)을 사용해 접속할 호스트의 이름을 알릴 수 있다.

고가용성 및 탄력성

• 수신되는 트래픽을 단일 가용 영역 또는 다수의 가용 영역 내 EC2 인스턴스 전체에 걸쳐 배포한다.
• 수신되는 애플리케이션 트래픽에 대응하여 요청 처리 용량을 자동으로 조정할 수 있다.
• 기본 애플리케이션 서버의 사용률에 따라 자동으로 추가되거나 제거

높은 처리량

• 트래픽 증가를 처리할 수 있도록 설계되었으며 초당 수백만 개의 요청을 로드 밸런싱한다.
• 갑작스럽고 변동이 심한 트래픽 패턴을 처리한다.

상태 확인 (Health Check)

• 서비스(EC2 인스턴스, 컨테이너, IP 주소, 마이크로서비스, Lambda 함수, 어플라이언스 등)를 대상으로 직접 트래픽을 발생시켜 인스턴스가 살아있는지 체크한 후, 정상 상태인 대상으로만 트래픽을 라우팅하게 된다.
• 두 가지 방식으로 애플리케이션 상태에 대한 Insight를 개선한다.

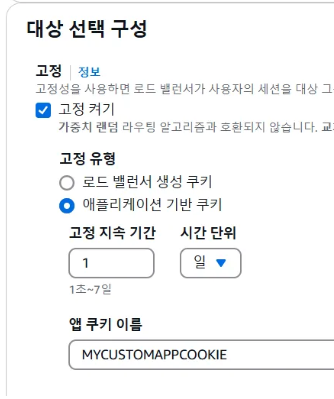

Sticky Session (고정 세션)

요청을 동일한 클라이언트에서 동일한 대상으로 라우팅하는 메커니즘을 바탕으로 고정성은 대상 그룹 수준에서 정의하게 된다. ALB와 CLB는 쿠키(Cookie)를, NLB는 Source IP를 기억하는 방법을 사용한다.

다음의 쿠키 이름은 ELB가 선점하고 있다 (AWSALB, AWSALBAPP, AWSALBTG).

• Application-based Cookies

• Custom Cookies: 애플리케이션 수준에서 만들어진 사용자 정의 쿠키로, 타겟에 의해 생성된다. 쿠키 이름은 각 대상 그룹별로 개별적으로 지정해야 한다.
  • Application Cookies: 로드 밸런서에 의해 생성되며, 이름은 AWSALBAPP 이다.

• Duration-based Cookies: 로드 밸런서에 의해 생성된다. 특정 기간을 기반으로 만료되며, 그 기간은 로드 밸런서 자체에서 지정된다.


Cross-Zone Load Balancing (교차 영역 로드밸런싱)

기본적으로 ELB는 대상그룹에 등록된 EC2별로 적절히 부하분산을 하는 것이 아닌, 가용영역별로 비율을 나눈다(교차영역이 2개라면 각 가용영역에 50%씩 전달). 가령, A 가용영역에 EC2가 2개이고, B 가용영역에 EC2가 8개일 경우 A/B 가용영역에 50%씩 전달되므로 A 가용영역의 EC2의 부하가 심해질 수 있다.

이를 방지하기 위해 교차영역 로드밸런싱을 활성화하면 가용영역이 아닌 EC2 갯수를 기반으로 계산하여 전달한다. 즉, 각 가용 영역에 위치한 로드 밸런서 인스턴스가 모든 가용 영역에 등록된 모든 인스턴스에 부하를 고르게 분배한다.

X-Forwarded-for

Client의 IP를 담고 있는 HTTP 헤더로, HTTP를 활용하는 ALB와 CLB에서 사용 가능하다. EC2 내 서비스가 Client의 IP를 확인할 필요가 있는 경우 ELB는 HTTP Header에 X-Forwared-for를 장착하여 대상그룹에 전달한다.

Connection draining(연결 드레이닝)

Autoscaling과 ELB를 함께 사용 시, 필요에 따라 EC2가 없어질 경우(등록 취소, 비정상 상태), 해당 EC2에 요청이 들어와 있다면 사용중인 커넥션(세션)이 피해를 볼 수 있다. 이를 방지하기 위해 해당 인스턴스의 사용중인 커넥션(세션)이 작업을 마칠 때까지 기다리는 기능으로, ALB, NLB, CLB 모두에서 사용 가능하다. Connection draining은 1부터 3600초 사이의 값으로 설정할 수 있으며, 기본적으로는 300초(5분)이다. 요청의 길이에 비례하여 설정하는 것이 이론상 적절하다.

CLB에서는 Connection Draining, ALB와 NLB에서는 Deregistration Delay라고 부른다.

운영 모니터링 및 로깅

• Amazon CloudWatch가 ALB와 CLB에 대해 요청 횟수, 오류 횟수, 오류 유형, 요청 지연 시간 등의 지표를 보고한다.
• NLB와 GLB에 대해 활성 플로우 수, 새 플로우 수, 처리된 바이트 등의 지표를 추적할 수 있다.

삭제 방지

ELB에서 삭제 방지를 활성화하여 우발적 삭제를 방지

AWS로 마이그레이션

• 자동 조정 기능이 포함되어 있어 용량을 예측할 필요가 없고, 기존 애플리케이션과 클라우드 네이티브 애플리케이션 모두의 로드 밸런싱에 적합하다.
• Terraform, Ansible과 같이 이미 익숙한 일반적인 관리 도구와도 잘 통합될 수 있다.

하이브리드 클라우드 구축

• AWS와 온프레미스 리소스 전체에서 로드 밸런싱 할 수 있는 기능을 제공한다.
• 모든 리소스를 동일한 대상 그룹에 등록하고 이 대상 그룹을 로드 밸런서와 연결하면 이를 달성 가능하다.
• AWS와 온프레미스 리소스에 DNS 기반 가중치 적용 방식의 로드 밸런싱을 사용 가능하다.

서버리스 운영 및 컨테이너로 애플리케이션 현대화

• Lambda를 사용하는 경우 복잡한 구성을 거치거나 API게이트웨이를 사용하지 않고도 ALB를 활용하여 네이티브 HTTP 기반 엔드포인트를 제공한다.
• Kubernetes를 사용한 컨테이너 및 컨테이너 오케스트레이션도 지원하여 클라이언트와 애플리케이션 간의 로드 밸런싱과 서비스 간 통신을 제공한다.

통합 및 글로벌 접근성

EC2, ECS/EKS, Global Accelerator 및 운영 도구 등의 다른 AWS 서비스와 긴밀하게 통합할 수 있다.

🧠알고리즘

라운드 로빈 방식

클라이언트로부터 받은 요청을 로드밸런싱 대상 서버에 순서대로 할당받는 방식이다. 서버의 성능이 동일하고 처리 시간이 짧은 애플리케이션의 경우, 균등하게 분산이 이루어진다.

가중 라운드 로빈 방식

실제 서버에 서로 다른 처리 용량을 지정하는 방식이다. 각 서버에 가중치를 부여할 수 있으며, 여기서 지정한 정숫값을 통해 처리 용량을 정한다.

최소 연결 방식

연결 수가 가장 적은 서버에 네트워크 연결 방향을 정하는 동적 분산 알고리즘으로 각 서버에 대한 현재 연결 수를 동적으로 카운트할 수 있고, 동적으로 변하는 요청에 대한 부하를 분산시킬 수 있다.

📑종류

기능	ALB	NLB	GWLB	CLB
로드 밸런서 유형	layer 7	layer 4	layer 3 gateway + layer 4 load balancing	layer 4/7
대상 유형	IP, 인스턴스, Lambda	IP, 인스턴스	IP, 인스턴스
흐름/프록시 동작 종료	예	예	아니오	예
프로토콜 리스너	HTTP, HTTPS, WebSocket, gRPC	TCP, UDP, TLS	IP	TCP, SSL/TLS, HTTP, HTTPS
다음을 통해 연결 가능	VIP	VIP	라우팅 테이블 항목
교차 영역 로드밸런싱 (기본값)	활성화 (비용x, 대상그룹 수준에서 비활성화 가능)	비활성화 (활성화시 비용 발생)	비활성화 (활성화시 비용 발생)	비활성화 (활성화시에도 비용x)
SSL 인증서	여러개 가능	여러개 가능		1개
SNI(Server Name Indication) 동작여부	o	o		x

리스너
연결 요청을 확인하는 프로세스로, 리스너는 프로토콜 및 포트로 구성되며 로드밸런서의 앞단과 뒷단을 연결하는 역할을 한다.

ALB(Application Load Balancer)

HTTP 및 HTTPS 프로토콜과 1~65535의 TCP 포트, Lambda 호출, ECS를 사용하는 애플리케이션의 로드 밸런싱을 지원한다.

• 특징
  • 리디이렉트, 고정 응답, 인증 및 전달을 위해 호스트 헤더, 호스트명, 경로(URL의 Path를 의미), HTTP 헤더, 방법, 쿼리 스트링 및 소스 IP CIDR와 같은 규칙을 정할 수 있으며, 규칙을 사용하여 특정 요청을 라우팅할 방법을 결정할 수 있다.
  • 동일한 머신의 다수의 애플리케이션에 로드 밸런싱할 수 있다.
    • ECS 인스턴스의 동적 포트로의 리다이렉션을 지원하므로, 마이크로서비스나 컨테이너 기반의 애플리케이션에 적합하다.

NLB(Network Load Balancer)

IP 프로토콜 데이터를 기반으로 Amazon VPC 내의 대상(Amazon EC2 인스턴스, 마이크로서비스 및 컨테이너)으로 연결을 라우팅한다.

• 특징
  • TCP와 UDP 트래픽을 인스턴스로 포워딩한다.
  • 초당 수백만 건의 요청을 처리할 수 있다.
  • 지연시간이 짧다. (100ms 정도로, ALB는 400ms)
  • 가용 영역별로 하나의 고정 IP를 가진다.
  • 탄력적 IP 주소를 각 가용영역에 할당할 수 있다. ⇒ 여러 개의 고정 IP를 가진 애플리케이션 노출 시 유용하다.
  • 대상 그룹으로 ALB를 지정할 수 있다. (NLB로부터 고정 IP 주소를 얻은 후, ALB가 HTTP 유형의 트래픽을 처리)
  • TCP, HTTP, HTTPS 프로토콜에 대해 헬스 체크를 지원한다.

GWLB(Gateway Load Balancer)

서드파티 가상 어플라이언스를 쉽게 배포, 확장 및 관리 가능하게 한다.

• 특징
  • 방화벽 작업, 캐싱, 인증, 로깅, 트래픽 분석 등 사전에 트래픽을 확인하는 역할을 한다.
  • 6081번 포트의 GENEVE 프로토콜을 사용한다.
  • 대상 그룹으로 타사 어플라이언스, EC2 인스턴스, 사설 IP주소를 지정할 수 있다. ⇒ 클라우드에서 실행할 때의 확장성과 유연성을 활용하면서 원하는 공급업체의 어플라이언스를 배포 가능하다.


👉Target Group (대상 그룹)

EC2 인스턴스(오토스케일링 그룹에 의해 관리될 수 있음), ECS 작업, 람다 함수, IP 주소(사설만 가능)

• 특징
  • ALB는 다수의 대상 그룹에 라우팅할 수 있다.
  • 헬스 체크는 대상 그룹 레벨에서 수행된다.

😎실습

ALB 구성

• 전제
  • 키페어 생성 완료

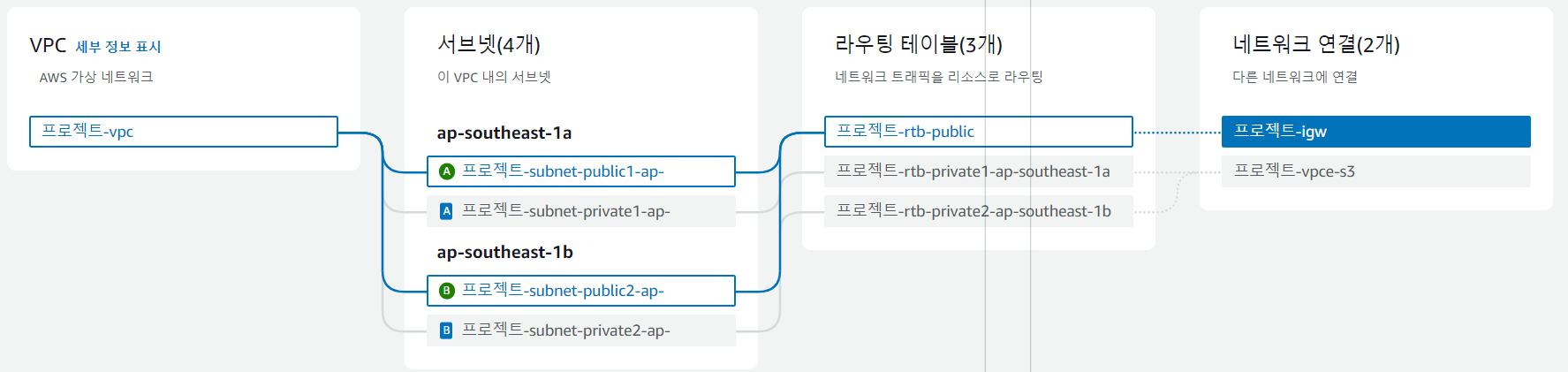

  • 서로 다른 두 개의 가용영역을 포함한 VPC 가용영역 내에 Public 서브넷 한 개, Private 서브넷 한 개

인스턴스 생성

먼저 두 개의 인스턴스를 생성한다. 이 인스턴스는 아마존 리눅스 기반이며 nginx1이 설치되어 있고 실행중이다. 만약 nginx가 설치되어 있지 않다면 아래 명령어를 참고하거나 구글링을 통해 설치해준다. (여기서는 기존의 시작 템플릿(launch template)을 사용하였다.)

sudo amazon-linux-extras install nginx1
sudo systemctl enable nginx

• 템플릿 선택

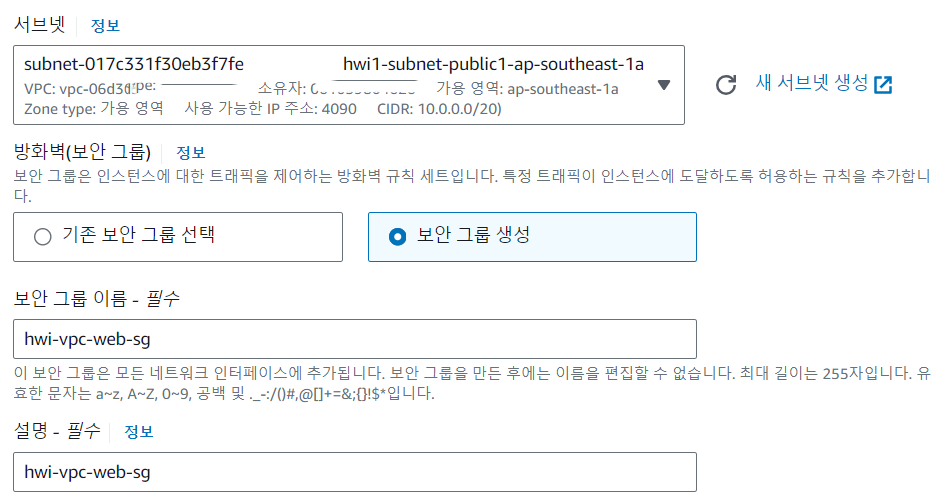

• 네트워크 설정: 생성한 VPC의 서브넷을 특정 가용영역 내 public 서브넷으로 지정합니다. 보안 그룹은 VPC 단위로 동작하므로, 생성한 VPC에 대해 새 보안 그룹을 적용합니다.

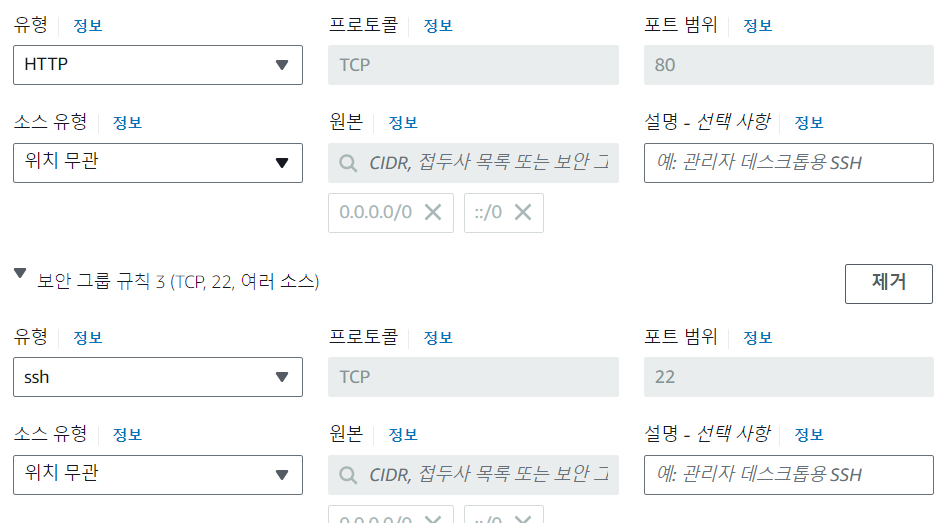

• 인바운드 규칙


• 리소스 태그 지정 (필수 x)

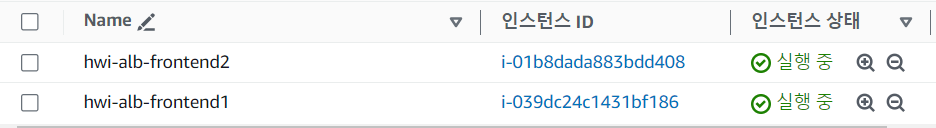

두 번째 인스턴스도 위와 같은 순서로 생성하되, 다른 가용영역의 퍼블릭 서브넷, 기존 보안 그룹(새로 생성한 보안 그룹)을 선택한 후, 태그명을 달리하여 생성합니다. 아래는 두 개의 인스턴스 생성이 완료된 후의 모습이다.

• index.html 내용 수정
  이제 각 인스턴스에 연결하여 /usr/share/nginx/html/index.html 의 내용을 이후 테스트에서 구별 가능하게끔 수정해준다.


	cd /usr/share/nginx/html/index.html

    <!DOCTYPE html>
    <html lang="en">
    <head>
        <meta charset="UTF-8">
        <meta name="viewport" content="width=device-width, initial-scale=1.0">
        <title></title>
    </head>
    <body>
        <h1>Hello from the frontend1-ec2!</h1> => 인스턴스 a에 적용
        <h1>Hello from the frontend2-ec2!</h1> => 인스턴스 b에 적용
    </body>
    </html>

대상 그룹 생성

이제 로드 밸런서가 바라보게 될 대상 그룹을 생성해야 한다. (EC2>로드 밸런싱>대상 그룹>대상 그룹 생성)

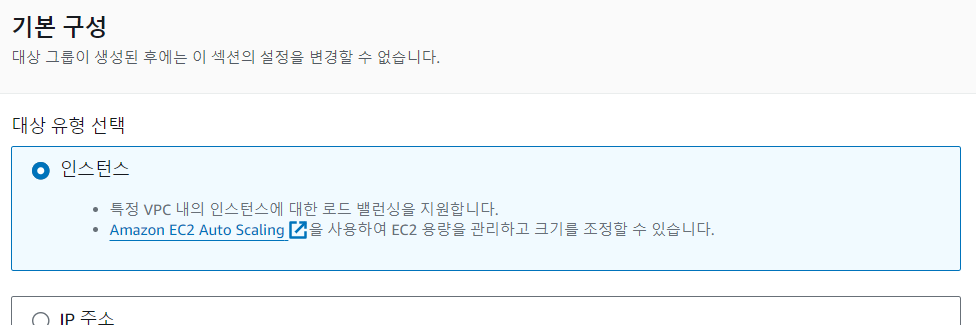

• 대상 유형 선택: 인스턴스를 대상으로 로드 밸런싱을 수행할 것이기 때문에 대상 유형은 인스턴스로 선택한다.

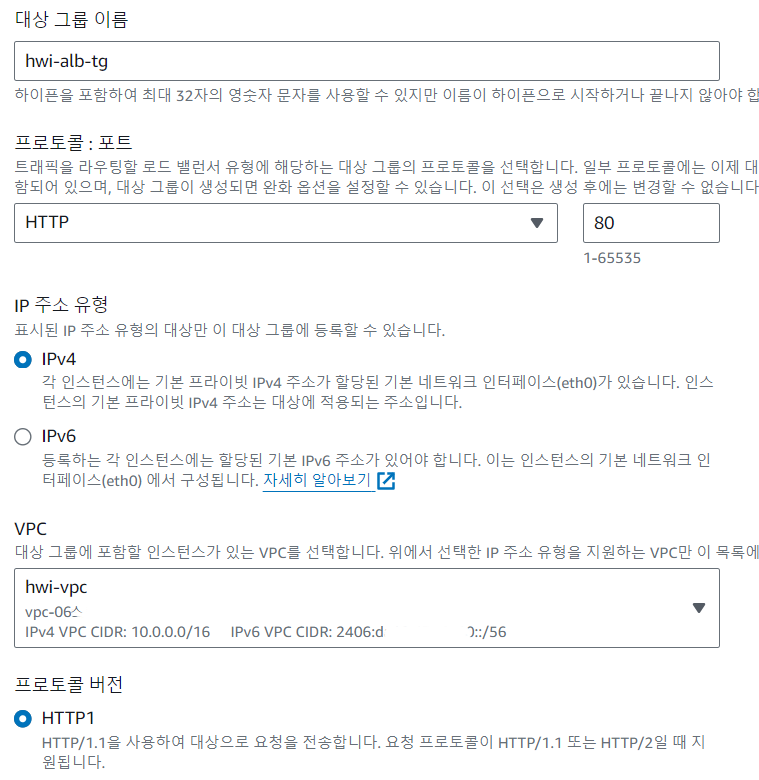

• 대상 그룹 이름 / 프로토콜 / IP 주소 유형 / VPC / 프로토콜 버전: HTTP 포트를 열어주고, 위와 동일한 VPC를 선택한다.

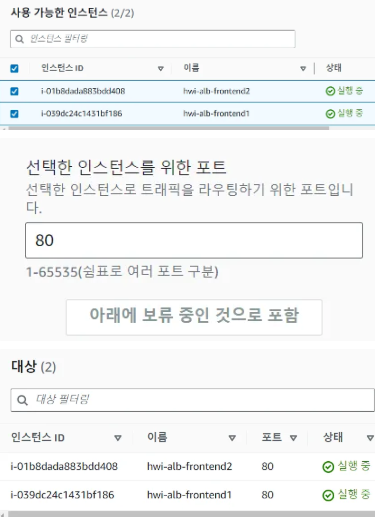

• 대상 등록: 생성한 인스턴스를 모두 선택 후 ‘아래에 보류 중인 것으로 포함’을 눌러줍니다. 이 때, 아까 보안그룹 인바운드 규칙에서 등록해준 HTTP, 즉 80 포트를 기입합니다.


로드 밸런서 생성

Application Load Balancer 생성을 선택합니다. (EC2>로드 밸런싱>로드 밸런서>로드 밸런서 생성)

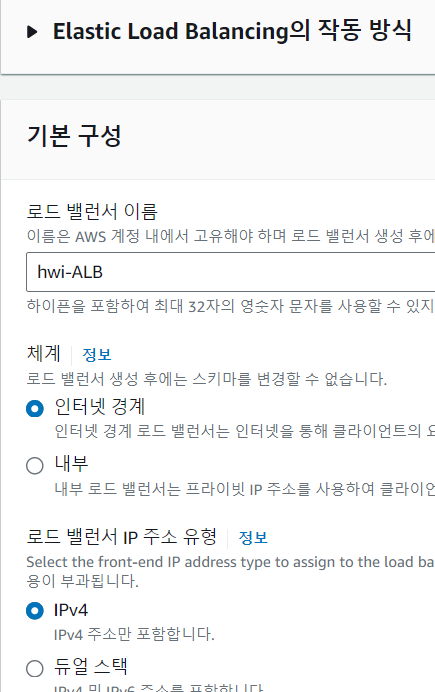

• 기본 구성

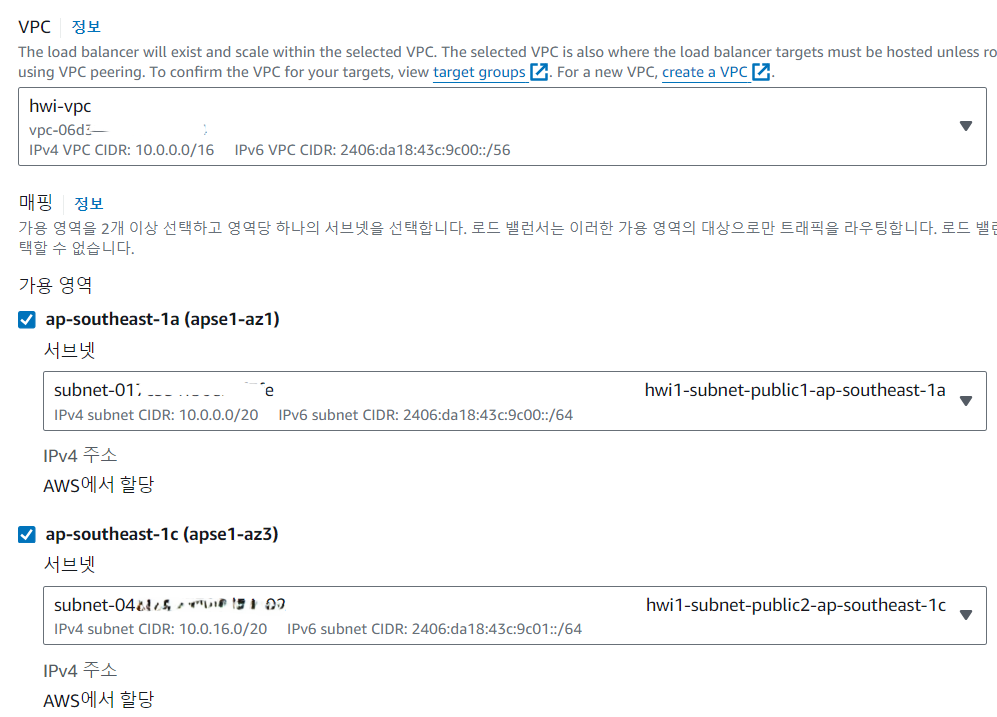

• 네트워크 매핑


• 보안 그룹: ‘새 보안 그룹’ 생성 누른 후, 로드 밸런서 전용 보안 그룹을 생성합니다.

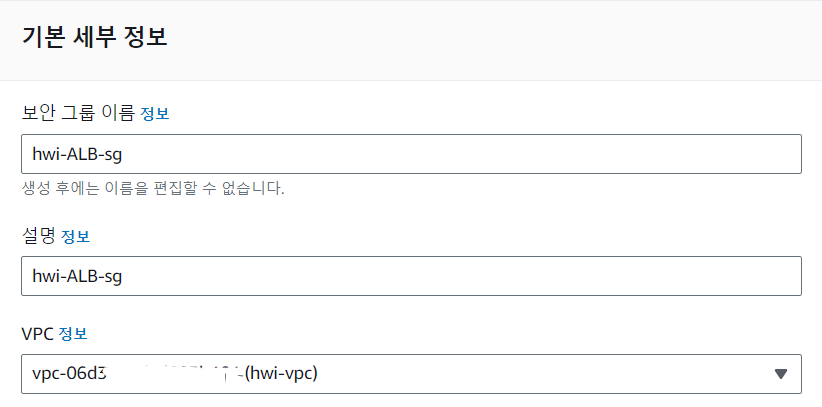

  • 기본 세부 정보

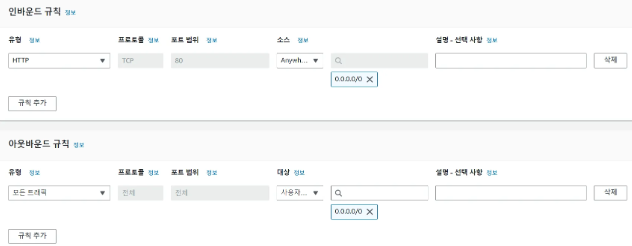

  • 인바운드/아웃바운드 규칙


로드 밸런서의 보안 그룹을 별도로 설정하는 이유

• 독립적인 접근 제어: ELB에만 적용되는 인바운드 및 아웃바운드 규칙을 설정하여, 로드 밸런서가 처리하는 트래픽을 정확히 제어할 수 있습니다. 이를 통해 인스턴스와는 다른 규칙을 적용할 수 있습니다.

• 보안의 유연성: VPC의 인스턴스와 로드 밸런서가 서로 다른 보안 요구 사항을 가질 수 있기 때문에, 별도의 보안 그룹을 통해 각 리소스에 맞는 보안 정책을 설정할 수 있습니다

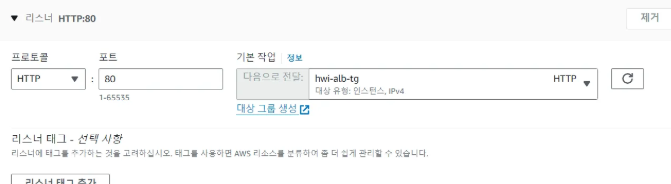

• 리스너 및 라우팅: 로드 밸런서에 HTTP 프로토콜, 80 포트에 대한 요청을 위에서 생성한 대상 그룹으로 전달하기 위해 해당 리스너를 등록합니다.

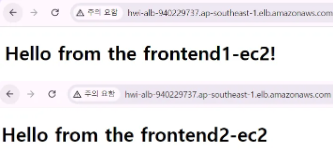

• 결과 확인: 로드밸런서 프로비저닝 완료 후 상태가 활성화로 변경되면 해당 로드밸런서의 DNS 이름을 브라우저에서 접속한다. 그리고 계속하여 새로고침을 시도해본다.


  ![image.png](https://prod-files-secure.s3.us-west-2.amazonaws.com/a5c4a2c3-617c-47e4-91f1-539ed561aafe/182ab873-7b74-4aa4-93a8-5e7fddca9d19/image.png)

  서로 다른 문구가 랜덤하게 나오면 성공!


인바운드 트래픽 제한

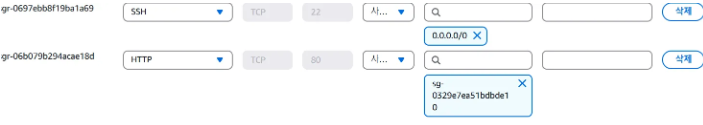

로드 밸런서를 통한 트래픽만을 허용하려면 인스턴스가 속한 보안그룹의 인바운드 규칙을 수정해야 한다. 기존의 HTTP 인바운드를 삭제한 후, 로드 밸런서가 속한 보안그룹을 지정한다.
⇒ 이렇게 수정하면 인스턴스 공인 IP로 직접 접속은 제한되며, 로드 밸런서를 통한 접속만이 가능하다.

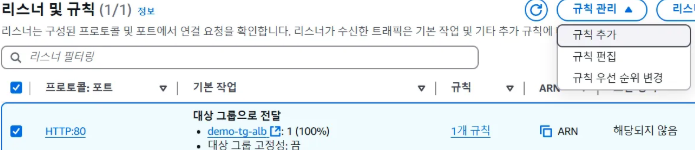

규칙 추가

로드 밸런서에 규칙을 추가하여 특정 조건 하에 수행할 작업을 지정(대상 그룹으로 포워딩, URL 리다이렉션, 고정 응답 반환)할 수 있다.

리소스 정리
인스턴스 삭제 → NAT 게이트 웨이 삭제 → 네트워크 인터페이스 삭제 → 로드 밸런서 삭제 → 대상 그룹 삭제 → 로드밸런서 보안 그룹 삭제 → 인터넷 게이트 웨이 분리 및 삭제
