VPC 구성 (사설 네트워트 구성)
라우팅 테이블 구성 (개념 정립, 내부 네트워크 연결)
Subnet 구성 (보안) & 보안그룹 생성
인터넷게이트웨이 & NAT Gateway 구성 (외부로 접속하는 네트워크 연결)

public 네트워크: 홈페이지 접속 (nginx)
private 네트워크: 취약한 정보 저장 (mariaDB, mysql)

Route53 구성(도메인 등록/구성 방법), ELB 구성 (CLB, ALB)

시작하기전 명심해야할 사항 : 몇 가지 Tip

마우스, 키보드 보다는 종이와 펜 부터
EC2 관점에서 Traffic Flow 고려
익숙해 지면 유형 별 Cloudformation Template 작성
"VPC 내부" / "VPC 외부" 서비스 구분
Service Limits / 숨어있는(?) 제약사항 찾기

아키텍처 편집 프로그램 : www.draw.io
가비아 도메인 확인

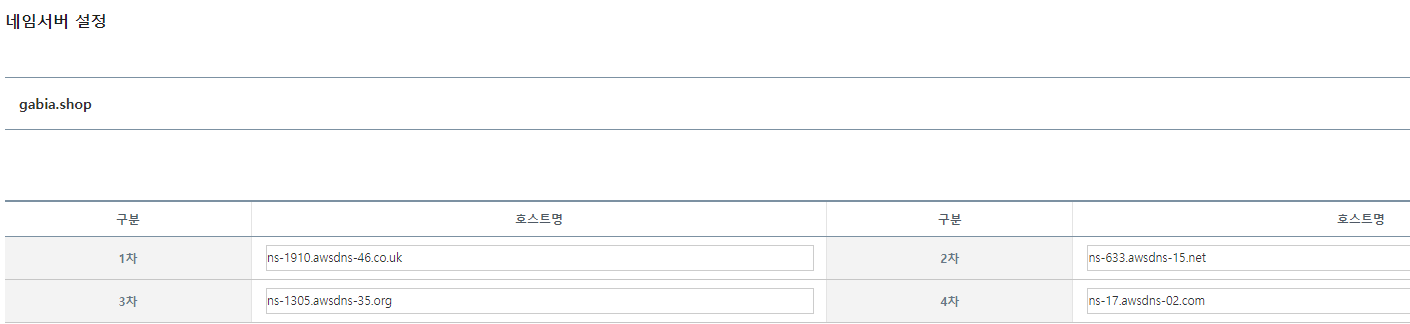

aws route 53 작업을 이용해서 가비아에서 네임서버 등록

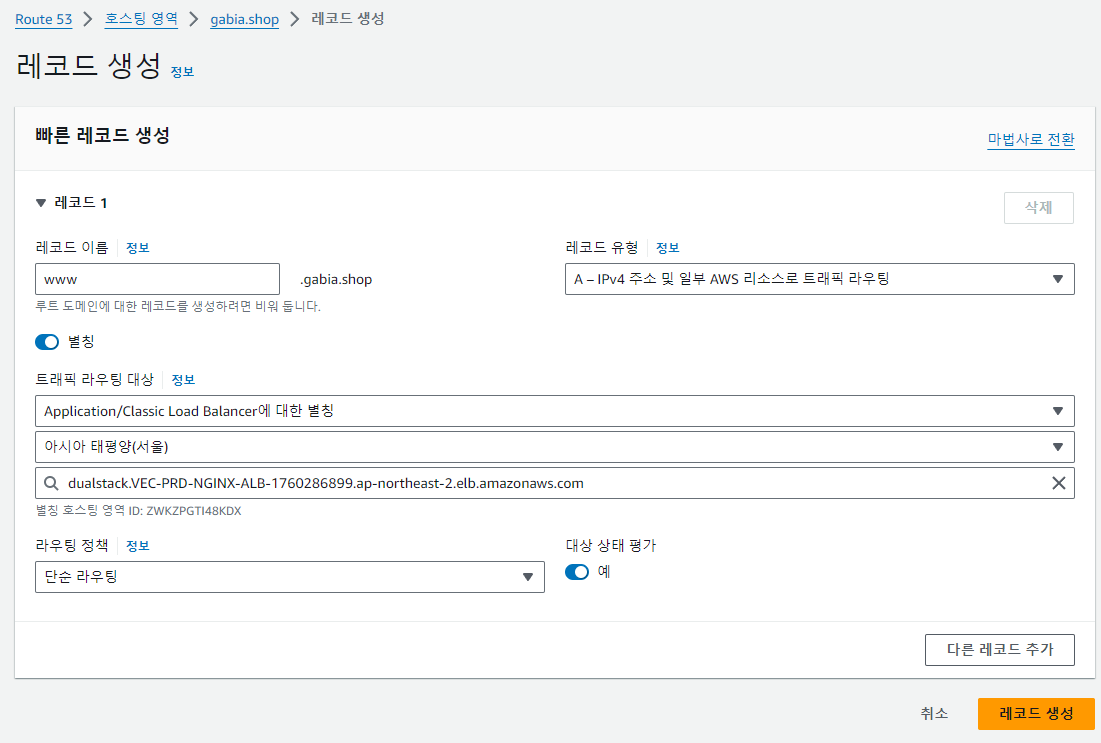

aws route 53 으로 돌아와서 호스팅 영역 생성

퍼블릭 ip를 통해 외부에서 접속 가능

Http(80) 대신에 Https(443) 사용 ( 보안 때문에, 인증서 등록 필요 )

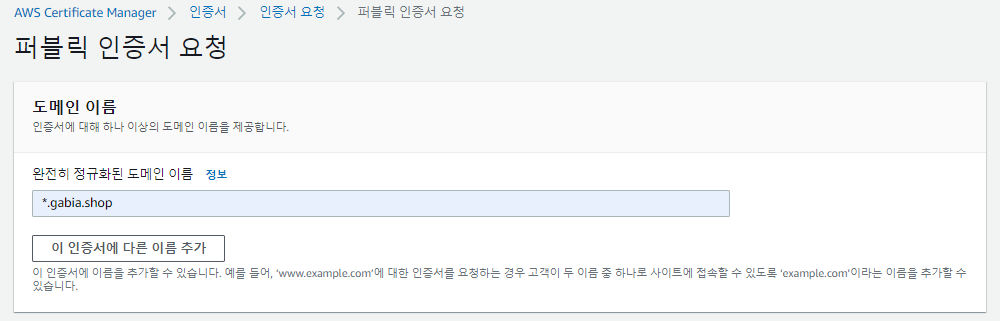

aws certificate manager(ACM) 이동 , 인증서 요청
도메인 이름 추가 ( *.gabia.shop )

리소스 대장문서

VPC 생성
vec-prd-vpc : 10.250.0.0/16 (65,563)
Subnet 생성( 보안 때문에 서브넷으로 나눔, 수정 불가능 하기에 /16 권장 )

1) AZ : 2A
- VEC-PRD-VPC-BASTION-PUB-2A, (10.250.4.0/24) - 251, VEC-PRD-VPC-Bastion-PUB-SG-2A (80,443)
  - ec2 name: VEC-PRD-VPC-Bastion-PUB-2A : 10.250.4.107
- VEC-PRD-VPC-NGINX-PUB-2A, (10.250.1.0/24) - 251, VEC-PRD-VPC-NGINX-PUB-SG-2A (80,443)
  - ec2 name: VEC-PRD-VPC-NGINX-PUB-2A : 10.250.1.212
- VEC-PRD-VPC-TOMCAT-PRI-2A, (10.250.2.0/24) - 251, VEC-PRD-VPC-TOMCAT-PRI-SG-2A
  - ec2 name: VEC-PRD-VPC-TOMCAT-PRI-2A : 10.250.2.115
- VEC-PRD-VPC-DB-PRI-2A, (10.250.3.0/24) - 251, VEC-PRD-VPC-DB-PRI-SG-2A
2) AZ : 2C
- VEC-PRD-VPC-NGINX-PUB-2C , (10.250.11.0/24) - 251, VEC-PRD-VPC-NGINX-PUB-SG-2C
  - ec2 name: VEC-PRD-VPC-NGINX-PUB-2C : 10.250.11.13
- VEC-PRD-VPC-TOMCAT-PRI-2C, (10.250.12.0/24) - 251, VEC-PRD-VPC-TOMCAT-PRI-SG-2C
  - ec2 name: VEC-PRD-VPC-TOMCAT-PRI-2C : 10.250.12.254
- VEC-PRD-VPC-DB-PRI-2C, (10.250.13.0/24) - 251, VEC-PRD-VPC-DB-PRI-SG-2C
서브넷을 나누는 기준: 비지니스 로직 ( 업무에 따라서 )
- 외부 사용자 접속 -> 정적 홈페이지 (web/nginx) -> 동적 홈페이지(WAS/tomcat) -> DB ( MySQL, MariaDB )

정적 홈페이지 (Static Website):

정적 홈페이지는 미리 만들어진 HTML, CSS, JavaScript 및 이미지 파일로 구성됩니다. 이러한 파일들은 웹 서버에 의해 그대로 서빙됩니다. 대표적인 웹 서버로는 Nginx, Apache 등이 있습니다.

사용자가 요청할 때마다 항상 동일한 콘텐츠가 제공됩니다. 따라서 동적 데이터베이스 쿼리나 사용자의 입력에 따라 페이지가 변하지 않습니다.

정적 홈페이지는 변경이 적고, 콘텐츠가 고정되어 있을 때 적합합니다.

동적 홈페이지 (Dynamic Website):

동적 홈페이지는 서버 측에서 요청에 따라 콘텐츠가 생성됩니다. 이는 주로 웹 애플리케이션 서버 (WAS)를 통해 이루어집니다. 대표적인 웹 애플리케이션 서버로는 Apache Tomcat, JBoss, WebSphere 등이 있습니다.

사용자의 요청이 들어올 때마다 서버는 데이터베이스 쿼리 등을 통해 동적으로 페이지를 생성하고 콘텐츠를 반환합니다. 이는 사용자에 따라 다른 콘텐츠를 제공하거나 상호작용이 필요한 경우에 유용합니다.

동적 홈페이지는 사용자에 따라 콘텐츠가 변경되거나, 사용자 입력에 따라 반응해야 할 때 적합합니다.

요약하자면, 정적 홈페이지는 미리 만들어진 콘텐츠를 제공하고, 동적 홈페이지는 요청에 따라 콘텐츠를 생성하여 제공하는 것이 주요 차이입니다.

Routeing 테이블 생성

VEC-PRD-RT-PUB-2A, VEC-PRD-RT-PUB
- VEC-PRD-RT-PUB-2C
VEC-PRD-RT-PRI-2A, VEC-PRD-RT-PRI
- VEC-PRD-RT-PRI-2C

Internet Gateway 생성 (Pub Sunbet 에 있는 인스턴스가 인터넷을 사용할 수 있도록 해주기 위함)
VEC-PRD-IGW
NAT GATEWAY 생성 (Private Subnet에 있는 인스턴스가 인터넷을 사용할 수 있도록 해주기 위함)
VEC-PRD-NGW-2A

KeyPair 이름 : soldesk.pem [각자 이름으로 해도됨]
AWS Linux2 ec2에 접속시 연결사용자계정 : ec2-user / 패스워드는 없다. soldesk.pem 를 이용해서 연결
10.250.1.13(Nginx) <========> 10.250.2.13 (Tomcat)
10.240.1.13 (VEC-DEV-VPC-Tomcat-2a) <========> 10.250.2.13 (VEC-PRD-VPC-Tomcat-2a) 성공
10.240.2.13 (VEC-DEV-VPC-Webserver-2a) <========> 10.250.2.13 (VEC-PRD-VPC-Tomcat-2a) 실패 왜?
ELB Security Name : VEC-NGINX-CLB-SG

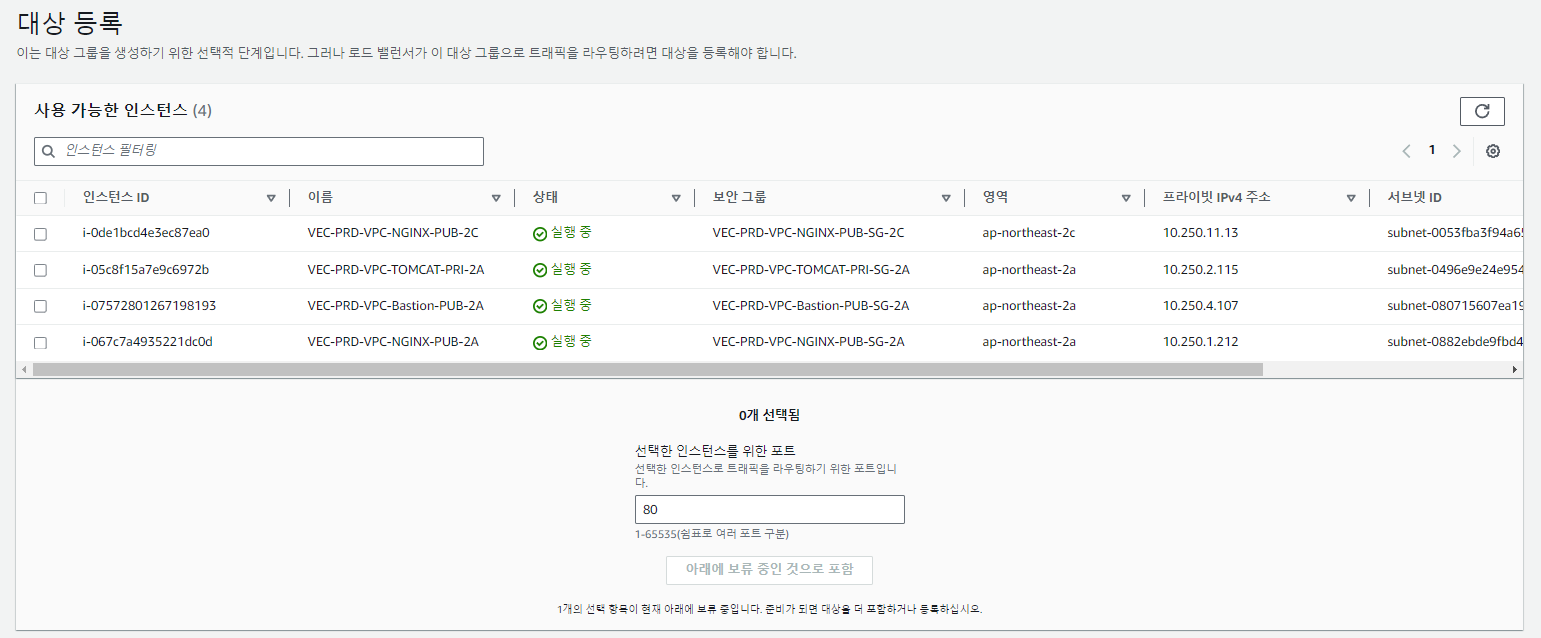

Target Group : VEC-NGINX-CLB-TG

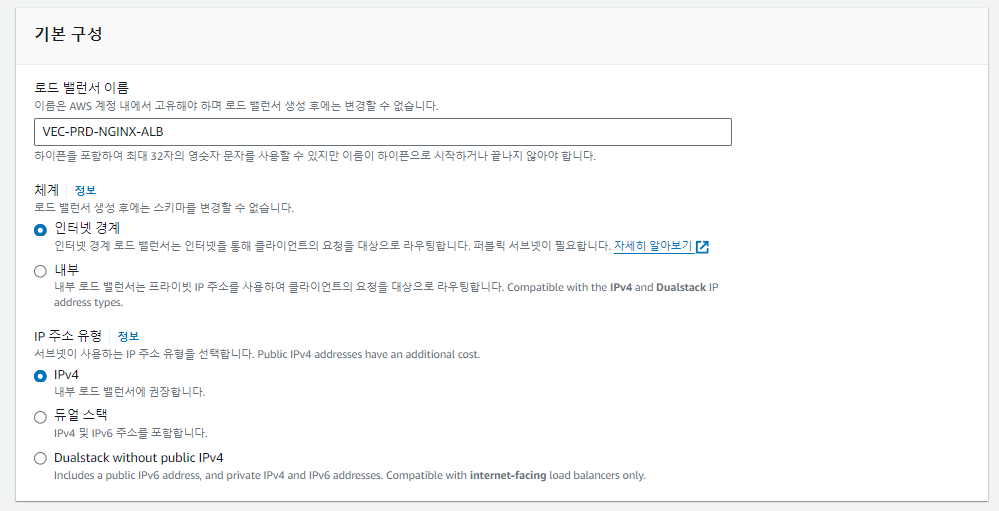

ELB Name : VEC-PRD-NGINX-ALB

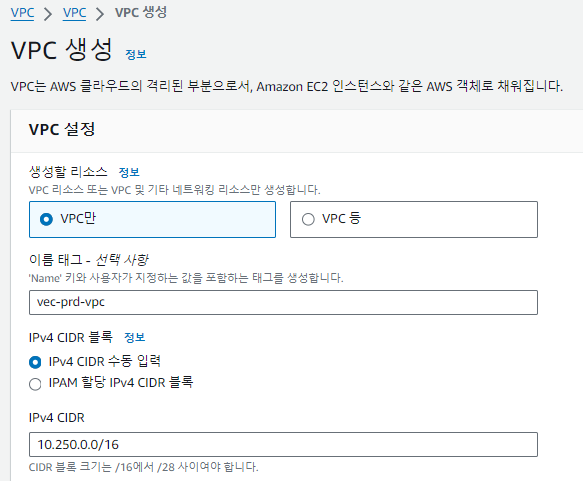

VPC로 들어가서 VPC 생성

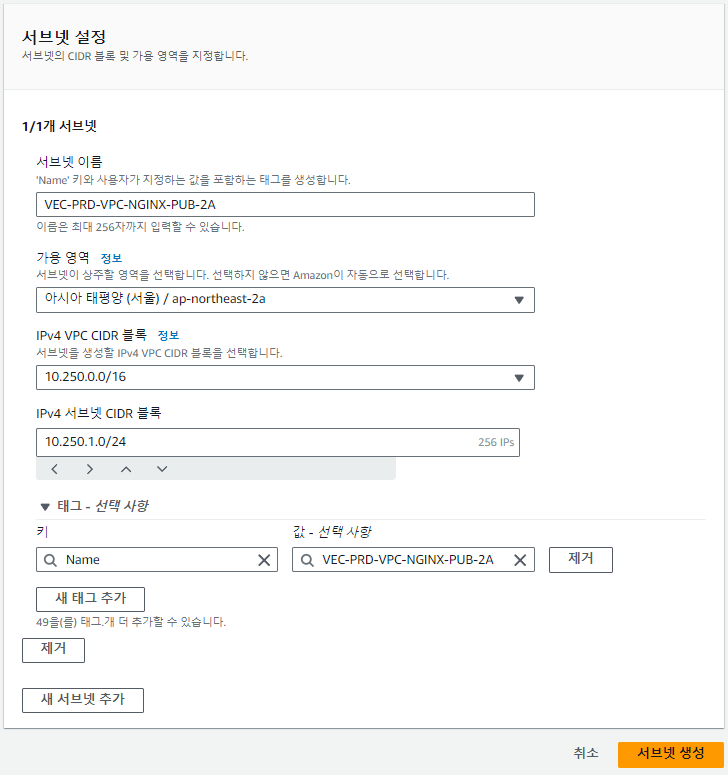

서브넷 생성 ( 생성한 VPC 선택 )

가용영역 2A와 2C에 NGINX-PUB 서브넷 생성 ( 정적 홈페이지 )
가용영역 2A와 2C에 동적 홈체이지 생성 (Tomcat-PRI)

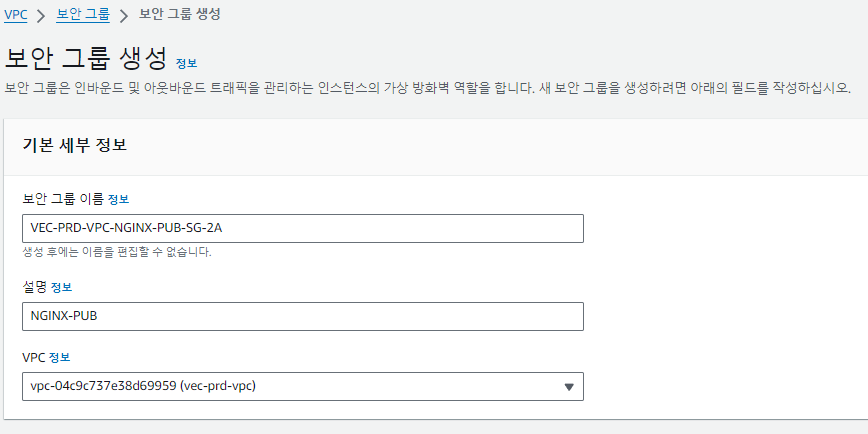

보안 그룹 생성

NGINX-PUB와 Tomcat-PRI에 대한 보안 그룹 생성

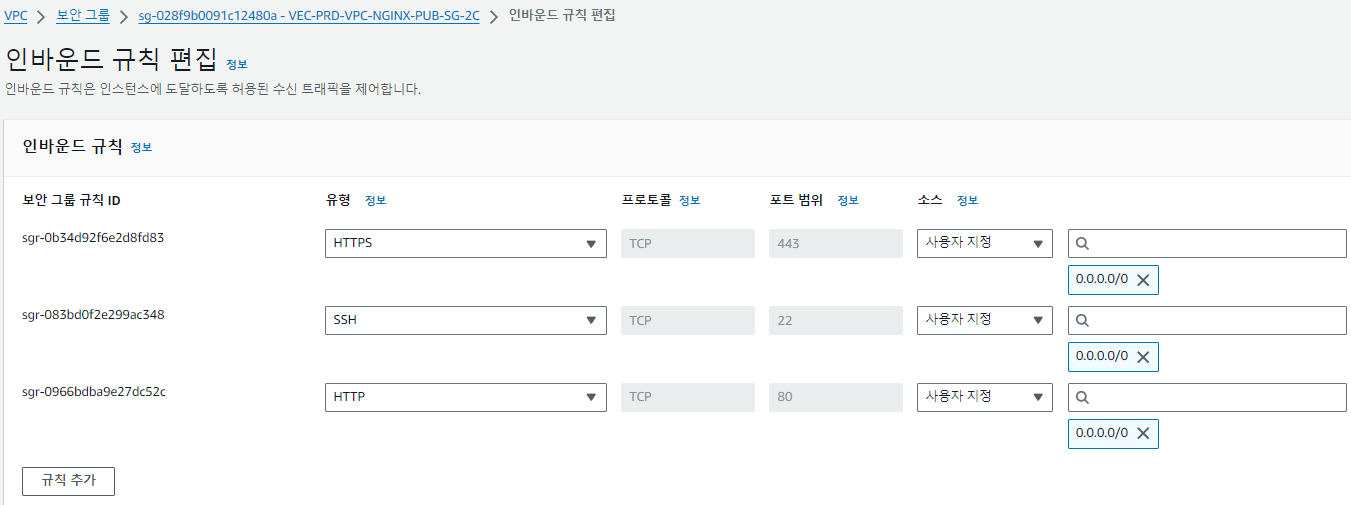

보안 그룹 규칙 추가 (인바운드)

public: ssh, http, https
private: ssh ( http, https는 x )

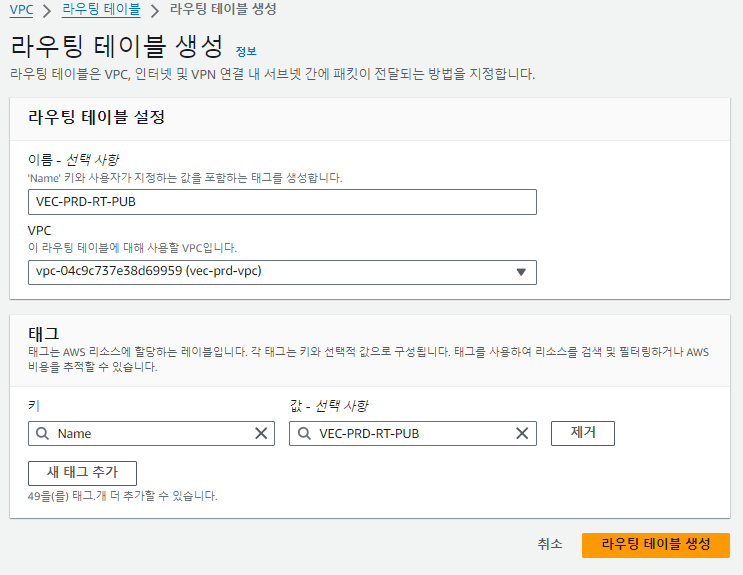

라우팅 테이블 생성

VEC-PRD-RT-PUB, VEC-PRD-RT-PRI 생성

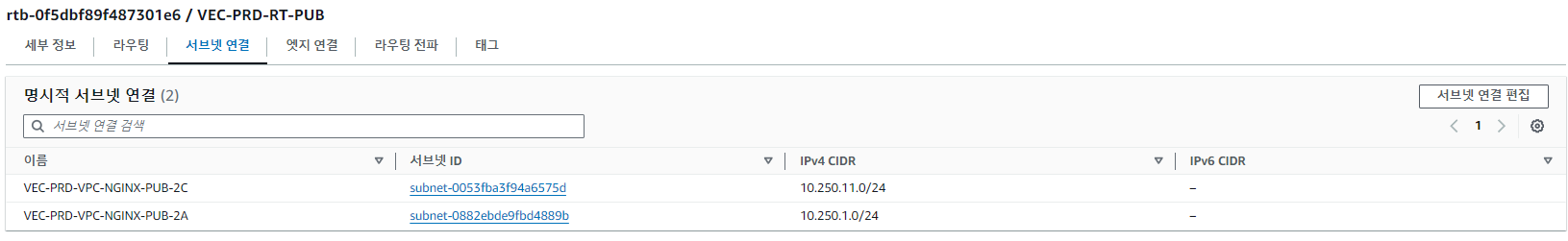

서브넷 연결 ( nginx와 tomcat끼리 연결 )
bastion subnet: 보안을 위해서 노출돼도 상관없는 subnet
bastion subnet -> nginx ( PUB ), -> tomcat ( PRI, 3 tier로 동작 )

인터넷 게이트웨이 생성 (Pub Subnet 에 있는 인스턴스가 인터넷을 사용할 수 있도록 해주기 위함)

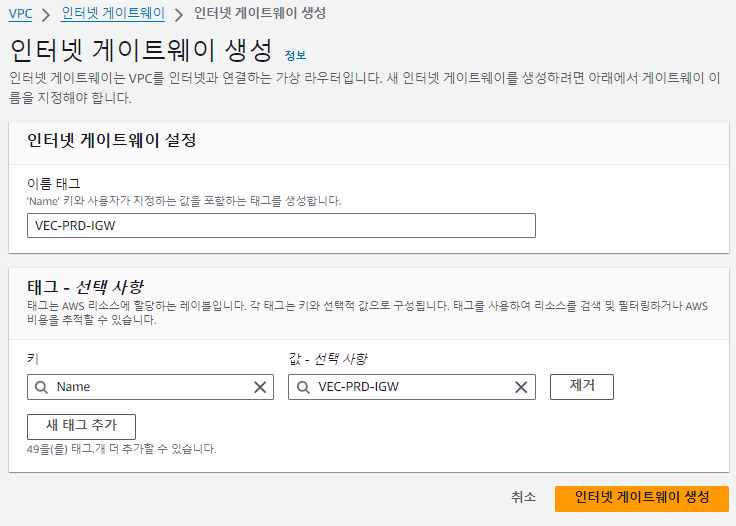

인터넷 게이트웨이 생성

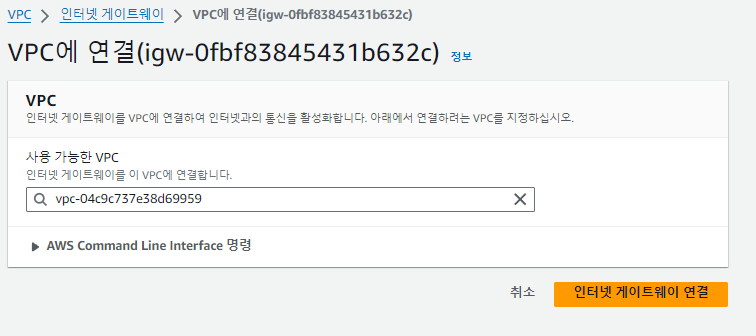

VPC에 연결

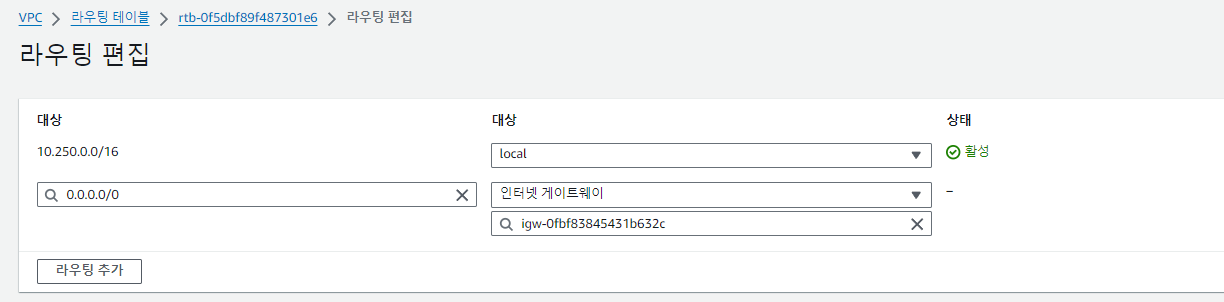

라우팅 테이블에서 인터넷 게이트웨이 연결

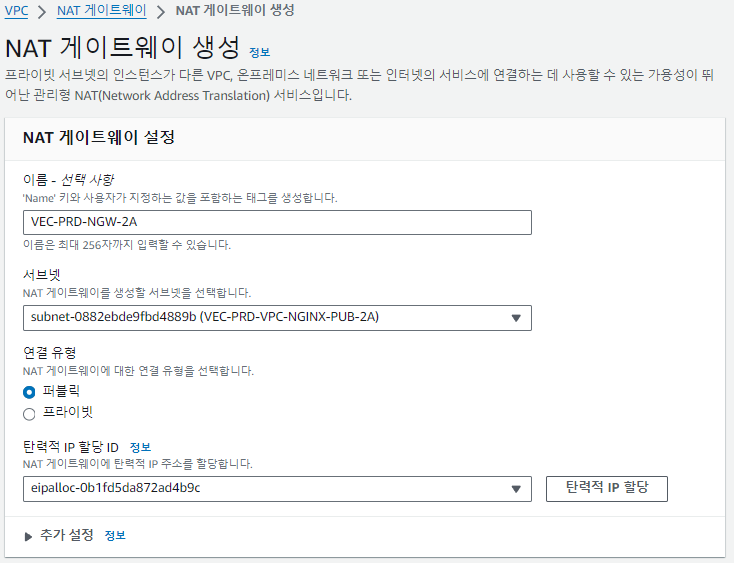

NAT 게이트웨이 생성 ( PRI Subnet에 있는 인스턴스가 인터넷 사용 가능하게 )

서브넷 PUB-2A에 생성
게이트웨이 생성시 탄력적 IP를 생성하고 할당하면 Free, 할당하지 않으면 요금 부과

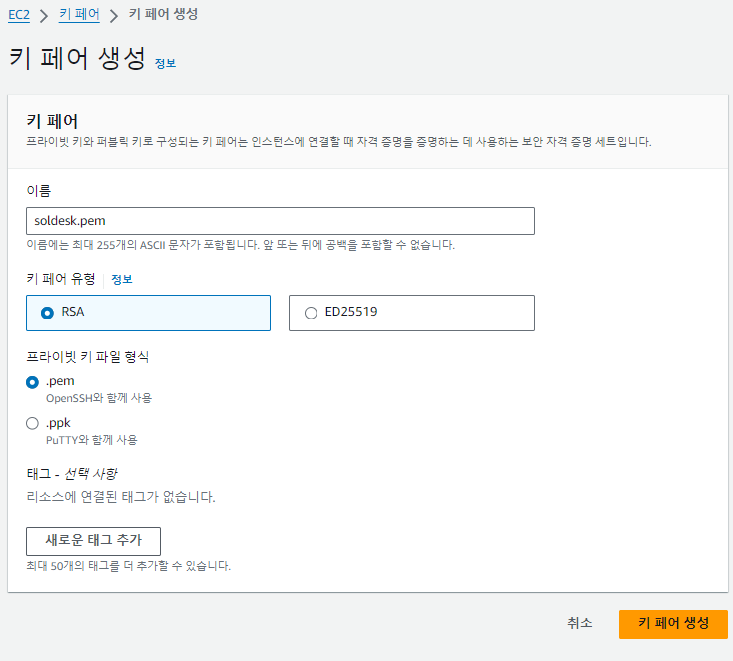

키페어 생성

인스턴스 생성

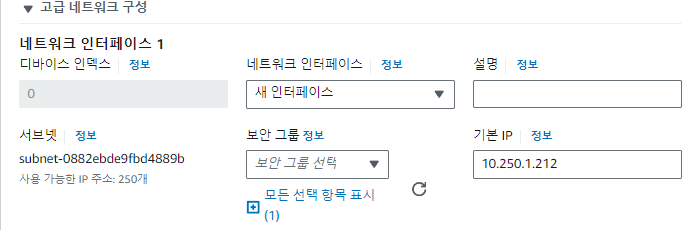

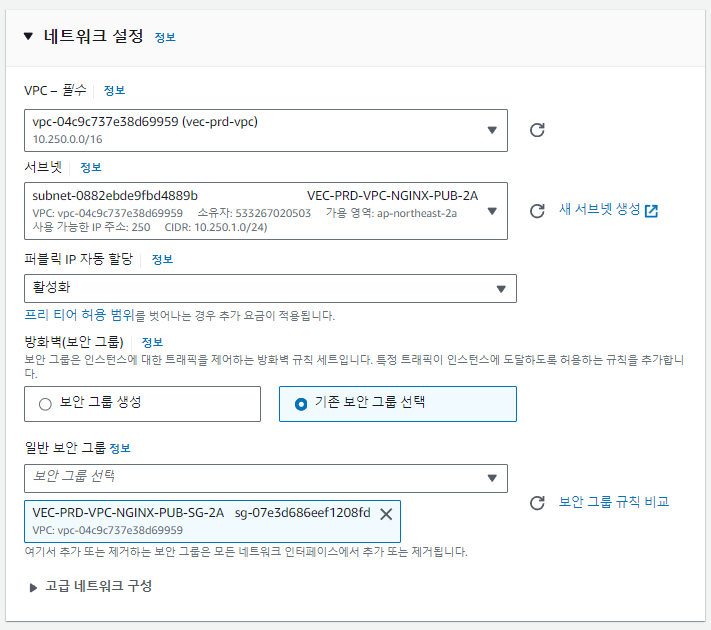

지금까지 구성한 네트워크 리소스 선택 ( nginx, tomcat ( PUB, PRI ) )

EC2 생성시 SSH 접속 및 root 암호 설정 ( 1234 )
접속해서 index.html에 my homepage success! 라고 작성
private ip로 생성한 인스턴스는 public ip로 생성한 인스턴스를 통해 접속하여 설정하는 것이 보안에 좋음

ssh 접속해서 nginx 접속

vi로 접속 /etc/yum.repos.d/nginx.repo ( 저장소 등록 )
- [nginx]
  name = nginx repo
  baseurl = http://nginx.org/packages/centos/7/$basearch/
  gpgcheck = 0
  enabled = 1 ( 내용 입력 후 nginx 설치 )
시스템 시작 후 curl public ip
보안그룹 인바운드 그룹에 ssh권한이 있을 때 접속 ( /home 디렉터리에 key-pair 이동시키기, xftp를 이용해서 )
- chmod 400 soldesk.pem.pem로 권한 변환 후 접속하기
- ssh -i soldesk.pem.pem ec2-user@(private ip)
