VLSM- 서브넷팅을 할 때 능동적으로 호스트 수를 다르게 해줄 수 있는 것
IP가 192.168.0.0/24(24bit가 기본) 를
A: 60, B:30, C: 100일 때 서브넷팅(다 더했을 때 254가 안넘어 가야 서브넷팅 가능, 제일 큰 크기부터 할당)
- 192.168.0.0~255 중 앞에서 부터 할당
- C- 192.168.0.0~127/25 할당, 192.168.0.128~255 여분
여분 중에 /26(255.255.255.192), /26로 할당, 192.168.0.128~191, 192.168.0.192~255로 할당- A- 192.168.0.128~191로 할당
192.168.0.192~255를 /27, /27로 할당- B- /27로 할당
IP: 192.168.0.0/24 중 A:61, B:2, C:30의 크기가 필요할 때 VLSM을 이용하여 서브넷팅 하시오
- 192.168.0.0~255중 /26(255.255.255.192)으로 할당
192.168.0.0~63을 A에 할당
-남는 192.168.0.64~255중 /27(255.255.255.224)로 할당
192.168.0.64~95를 B에 할당
-남는 192.168.96~255중 /30으로 할당
192.168.0.96~99를 C에 할당

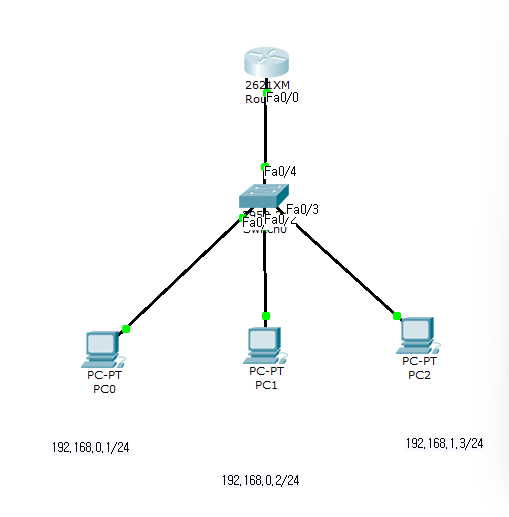

라우터와 PC에 IP를 할당할 때 다른 범위내에 있어야 통신가능하다.(라우터:2, PC:61, PC:30)
라우터는 경로 결정 역할
IP:172.16.0.0/16(B클래스)일 때 A:100, B:30, C:60 크기 할당?
- 호스트 기준으로 할당
- 172.16.0.0~255중 /25으로 할당
172.16.0.0~127를 A에 할당- 172.16.0.128~ /26(255.255.255.192)으로 할당
172.16.0.128~191를 C에 할당- 172.16.0.192~255중 /27(255.255.255.224)으로 할당
172.16.0.192~223를 B에 할당
IP: 10.10.10.10일 때 A:30, B:100, C:60 의 범위?
- 10.10.10.0~255중 /25로 할당
10.10.10.0~127를 B에 할당- 10.10.10.128~255중 /26으로 할당
10.10.10.128~191를 C에 할당- 10.10.10.192~255중 /27으로 할당
10.10.10.192~223를 A에 할당
서브넷팅: 일정한 크기로 나누는 것
VLSM: 크기가 다르게 나누는 것
CIDR: 클래스 개념을 무시하고 나누는 것
슈퍼넷팅: 묶어주는 것(서브네팅의 반대)
192.168.0.1/24
192.168.1.1/24
192.168.2.1/24
192.168.3.1/24
- 범위가 달라서 통신이 안된다. -> 서브넷 마스크 숫자를 줄여 합친다.(슈퍼넷팅)
슈퍼네팅
- 255.255.255.192중 A:/26, 0~63, B:/26, 64~127, C:/26, 128~192, D:/26, 192~255 중에서 A,B 합치기 가능(/25, 0~127), C,D 합치기 가능 but B, C 합치기 불가능
서브네팅은 255.255.1111,1111.0000,0000에서 255.255.1111,1111.1100으로 바꾸는 것,
슈퍼네팅은 255.255.1111,1111.0000,0000에서 255.255.1111,1110.00으로 바꾸는 것
packet tracer

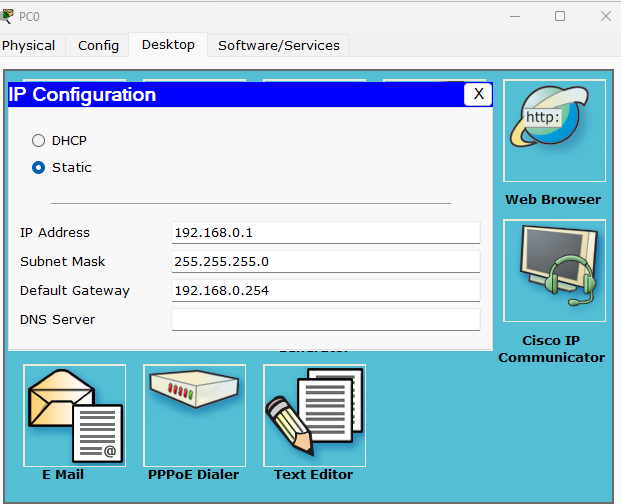

DHCP: 자동
스태틱: 수동

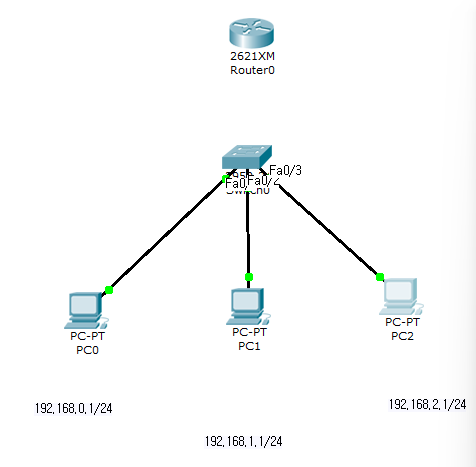

범위가 달라서 통신 실패
-
0번과 1번의 서브넷 마스크를 B클래스(255.255.0.0)로 변경하면 통신 가능
-
192.168.0.1/24
->255.255.254.0/23로 변경(192.168.0.0 ~ 192.168.1.255)
192.168.1.1/24
->255.255.254.0/23로 변경하면 0번과 1번 통신 가능(범위가 같아서) -
192.168.2.1/24
->모든 PC를 255.255.252.0/22로 변경하면 전부 통신 가능(범위가 같아서)
-> 192.168.0.0 ~ 192.168.3.255로 묶을 수 있다. -
IP는 고정시키고 서브넷 마스크만 변경하여 통신할 수 있다.
VLAN: 네트워크 영역이 다를 때 스위치를 쪼개주는 것 -> 연결 시켜주는 것은 라우터
gate way를 설정할 때 사용가능한 숫자중 가장 첫 번째나 가장 끝에 것
패스트이더넷 100M, 기가이더넷 1000Mbite
10/100 이더넷은 스위치와 연결하는 것
콘솔 포트를 연결해서 명령어 입력 가능(패스워드 설정)

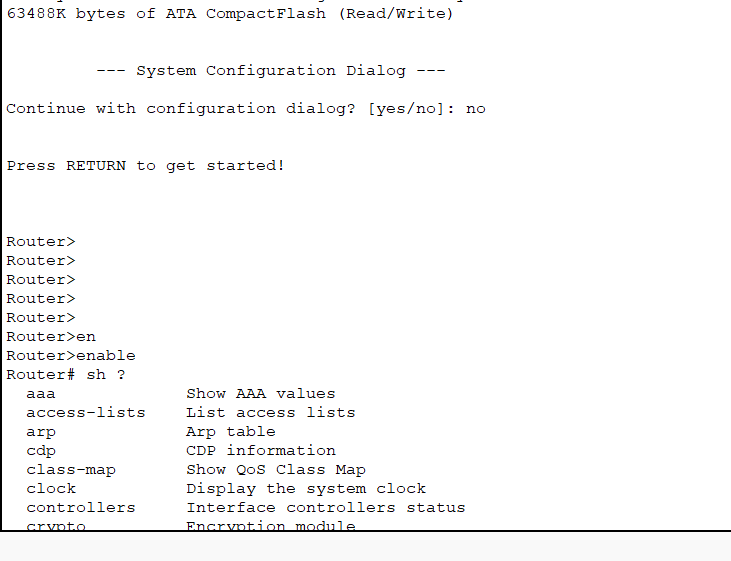

enable: 확인
sh ? : 쓸 수 있는 명령어 확인
sh run : 설정내용 확인
conf t : 설정모드로 진입
ho name : 이름 바꾸기
exit : 뒤로 나오기
copy r s : 저장 , write도 저장
no ip domain-lookup: 오타 방지용 설정
enable password 1234: 패스워드 설정
enable secret 4321 : 패스워드 암호화/ secret 암호가 우선
sh history : 지금까지 사용한 명령어 확인
전원 끄고 WIC-2T 연결-> int fa0/0-> no shut-> ip addr 192.168.0.254 255.255.255.0 :라우터 IP 입력
shutdown : 포트 비활성화
Ctrl + z : 한번에 빠져 나오기
IP 입력 한번에 붙여넣기 가능(붙여 넣을 때 마우스로 붙여넣기)
-> conf t
ho R-----1
int fa0/1
ip addr 192.168.10.1 255.255.255.0
no sh
exit
exit
copy r s
!

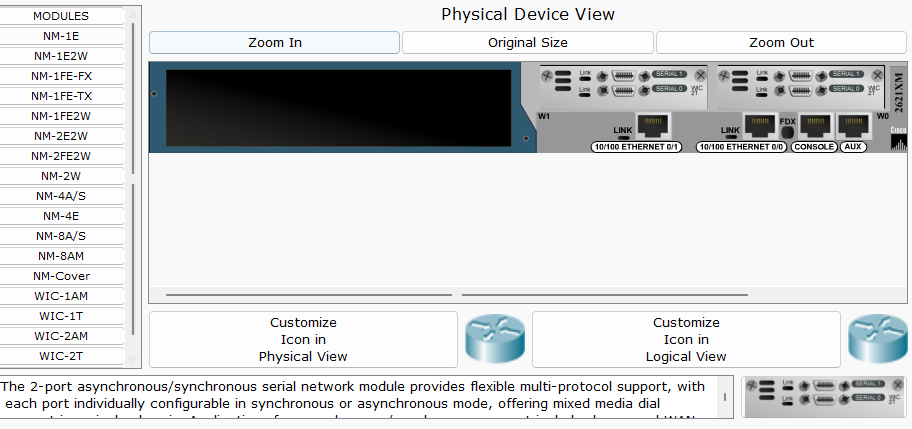

라우터 621XM 모델 / 시리얼 포트는 WIC-2T(전원 끄고 장착, interface 입력)
