팀 프로젝트 일정
*전체 일정 : 6/10 ~ 7/26
-
팀 구성 및 팀장 선출, 주제 선정 : 6/10 ~ 6/14
-
프로젝트 제작 : 6/17 ~ 7/19
-
프로젝트 결과물 제출 : 7/19(금) 업로드 해야함
-
프로젝트 발표 연습 : 7/ 24 ~ 28
-
프로젝트 발표 : 7/ 30 or 31(예정)
팀 프로젝트 사진 찍기

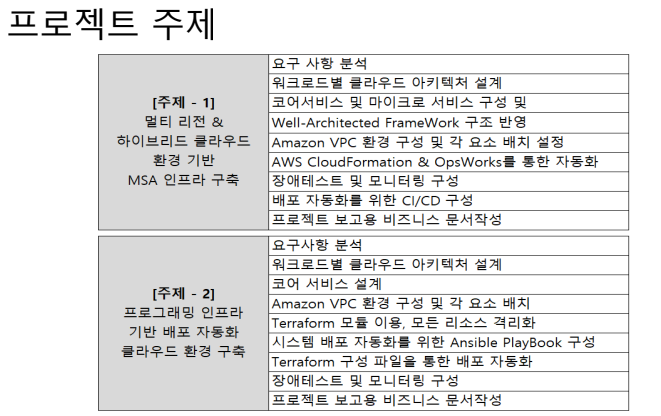

팀 프로젝트 주제
요구 사항 분석
주제 - 1
워크로드별 클라우드 아키텍처 설계
코어서비스 및 마이크로 서비스 구성 및 Well-Architercted FrameWork 구조 반영
Amazon VPC 환경 구성 및 각 요소 배치 설정
-
리소스 대장문서를 엑셀로 정리하여 VPC, Subnet, Routing table, Internet gateway, Nat gateway, key pair, 보안그룹 형성
- public, private network 형성
AWS CloudFormation & OpsWorks를 통한 자동화
-
CloudFormation은 인프라스트럭처를 코드로 정의하고, 해당 코드를 사용하여 AWS 리소스를 프로비저닝하고 관리하는 서비스입니다
- 이를 통해 반복적이고 확장 가능한 방식으로 인프라스트럭처를 관리
-
OpsWorks는 애플리케이션 스택을 자동으로 배포, 운영 및 확장하는 데 사용되는 서비스입니다
-
이를 통해 애플리케이션을 보다 쉽게 관리하고 스케일링할 수 있으며, Chef 및 Puppet과 같은 구성 관리 도구를 이용하여 애플리케이션을 자동화
-
애플리케이션의 예시로는 웹 애플리케이션, 모바일 애플리케이션, 데이터베이스 애플리케이션, 엔터프라이즈 애플리케이션 등이 있습니다.
-
장애테스트 및 모니터링 구성
-
서버의 중단, 데이터베이스의 손상, 네트워크 장애 등과 같은 상황에서 시스템이 어떻게 반응하는지 확인하는 것입니다.
- 장애 테스트를 위해서는 다양한 시나리오를 고려하여 시스템을 테스트하고, 복구 계획을 검증하는 것이 중요
-
모니터링 구성은 시스템의 상태를 지속적으로 감시하고, 성능 지표를 수집하여 시스템의 건강 상태를 파악하는 것을 의미합니다.
-
이를 위해 다양한 모니터링 도구를 사용하여 CPU 사용량, 메모리 사용량, 네트워크 트래픽, 로그 데이터 등을 지속적으로 수집하고 분석하여 시스템의 문제를 조기에 발견하고 대응할 수 있습니다.
-
이를 위해 AWS에서는 CloudWatch와 같은 서비스를 사용하여 시스템의 모니터링을 구성할 수 있습니다.
-
배포 자동화를 위한 CI/CD 구성
-
소스 코드 버전 관리: 먼저, 코드를 안전하게 보관하고 관리하기 위해 Git과 같은 버전 관리 시스템을 사용합니다.
-
지속적 통합 (CI): 새로운 코드 변경사항이 발생할 때마다 자동으로 빌드 및 테스트를 수행하는 CI 파이프라인을 구성합니다. Jenkins, GitLab CI, 또는 CircleCI와 같은 도구를 사용하여 CI 파이프라인을 설정할 수 있습니다.
-
지속적 배포 (CD): 테스트를 통과한 코드 변경사항을 자동으로 스테이징 환경 또는 프로덕션 환경에 배포하는 CD 파이프라인을 구성합니다. 배포 도구로는 Ansible, Puppet, 또는 Terraform과 같은 도구를 사용하여 자동화된 배포를 구현할 수 있습니다.
-
프로젝트 보고용 비지니스 문서 작성
주제- 2
요구사항 분석
워크로드별 클라우드 아키텍처 설계
코어 서비스 설계
-
리소스 대장문서를 엑셀로 정리하여 VPC, Subnet, Routing table, Internet gateway, Nat gateway, key pair, 보안그룹 형성
- public, private network 형성
Amazon VPC 환경 구성 및 각 요소 배치
-
리소스 대장문서를 엑셀로 정리하여 VPC, Subnet, Routing table, Internet gateway, Nat gateway, key pair, 보안그룹 형성
- public, private network 형성
Terraform 모듈 이용, 모든 리소스 격리화
-
가장 일반적인 방법은 Terraform 모듈을 사용하여 각각의 리소스를 별도의 가상 네트워크(VPC), 서브넷, 보안 그룹 등에 배치하는 것입니다. 이를 통해 리소스들을 논리적으로 격리시키고, 네트워크 트래픽 및 보안 정책을 적용할 수 있습니다.
-
예를 들어, AWS의 경우, Terraform 모듈을 사용하여 VPC 모듈, 서브넷 모듈, 보안 그룹 모듈 등을 정의하고, 각 리소스를 해당 모듈에 배치함으로써 격리를 달성할 수 있습니다.
-
또한, Terraform의 변수와 데이터 소스를 적절히 활용하여 각각의 리소스를 동적으로 생성하고, 관리할 수 있습니다. 이를 통해 리소스를 격리화하고, 확장 가능한 방식으로 인프라스트럭처를 관리할 수 있습니다.
-
시스템 배포 자동화를 위한 Ansible PlayBook 구성
-
이러한 Playbook은 Ansible을 사용하여 원격 시스템에 배포하고 구성하기 위한 효율적인 방법을 제공합니다. 또한, 변수, 조건문, 반복문과 같은 다양한 기능을 활용하여 보다 유연하고 강력한 자동화를 구성할 수 있습니다.
-
따라서, 시스템 배포 자동화를 위한 Ansible Playbook을 구성함으로써 반복적이고 복잡한 작업을 효율적으로 자동화할 수 있습니다.
-
예시는 간단한 Ansible Playbook으로, "web_servers" 그룹의 호스트에 대해 웹 서버를 배포하고 설정합니다. 각각의 task는 특정한 동작을 수행하며, 패키지 설치, 파일 복사, 서비스 시작 등을 정의하고 있습니다.
-
Terraform 구성 파일을 통한 배포 자동화
- Terraform을 통해 인프라스트럭처를 코드화하고, 해당 코드를 실행함으로써 인프라를 배포하고 관리할 수 있습니다.
장애테스트 및 모니터링 구성
-
서버의 중단, 데이터베이스의 손상, 네트워크 장애 등과 같은 상황에서 시스템이 어떻게 반응하는지 확인하는 것입니다.
- 장애 테스트를 위해서는 다양한 시나리오를 고려하여 시스템을 테스트하고, 복구 계획을 검증하는 것이 중요
-
모니터링 구성은 시스템의 상태를 지속적으로 감시하고, 성능 지표를 수집하여 시스템의 건강 상태를 파악하는 것을 의미합니다.
-
이를 위해 다양한 모니터링 도구를 사용하여 CPU 사용량, 메모리 사용량, 네트워크 트래픽, 로그 데이터 등을 지속적으로 수집하고 분석하여 시스템의 문제를 조기에 발견하고 대응할 수 있습니다.
-
이를 위해 AWS에서는 CloudWatch와 같은 서비스를 사용하여 시스템의 모니터링을 구성할 수 있습니다.
-
프로젝트 보고용 비즈니스 문서작성
서버리스 온라인 설문 조사 플랫폼
-
설명: 온라인 설문 조사를 생성하고 결과를 분석할 수 있는 플랫폼을 구축합니다.
-
구현 기술:
- API Gateway: 설문 조사 생성 및 응답 제출 엔드포인트
- Lambda: 설문 조사 관리 및 응답 처리 로직
- DynamoDB: 설문 조사 및 응답 데이터 저장
- QuickSight: 설문 조사 결과 시각화
- Terraform: 인프라 프로비저닝
- Ansible: Lambda 함수 배포 및 설정
Amazon Cognito를 사용하여 사용자 인증 및 보안을 관리할 수 있고, Amazon S3를 사용하여 데이터를 안전하게 저장하고 Amazon CloudFront를 통해 전 세계 사용자들에게 빠르게 서비스를 제공할 수 있습니다.
QuickSight는 좋은 선택이지만, Amazon Quicksight 외에도 Grafana, Kibana 등의 도구들을 고려해 볼 수도 있을 것입니다.
엑셀 표 정리, 계획서 작성, terraform vpc 모듈화 역할 분담
cloud fornt
S3, lambda, API gateway, DynamoDB 연결
dynamoDB 빈 테이블 생성
iam 정책 권한 연결
-
S3 버킷 생성 및 JSON 파일 업로드
-
Lambda 함수 생성
-
API Gateway 설정
-
Lambda 함수와 API Gateway 연결
-
테스트 및 확인
- S3 버킷 생성 및 JSON 파일 업로드
-
1.1. S3 버킷 생성
-
AWS Management Console에 로그인합니다.
-
서비스 목록에서 "S3"를 선택합니다.
-
"버킷 만들기" 버튼을 클릭합니다.
-
버킷 이름을 입력합니다 (예: bucket-test-phj).
-
다른 기본 설정을 그대로 두고 "버킷 만들기" 버튼을 클릭합니다.
-
-
1.2. JSON 파일 업로드
-
생성한 S3 버킷을 클릭하여 엽니다.
-
"업로드" 버튼을 클릭합니다.
-
"파일 추가"를 클릭하여 로컬 JSON 파일을 선택합니다.
-
"업로드" 버튼을 클릭하여 파일을 버킷에 업로드합니다.
-
- Lambda 함수 생성
-
2.1. Lambda 함수 생성
-
AWS Management Console에서 "Lambda"를 선택합니다.
-
"함수 생성" 버튼을 클릭합니다.
-
함수 이름을 입력합니다 (예: ProcessS3JsonToDynamoDB).
-
런타임을 선택합니다 (예: Python 3.12).
-
"권한 변경"에서 "기본 Lambda 실행 역할 만들기"를 선택합니다.
-
"함수 생성" 버튼을 클릭합니다.
-
-
2.2. Lambda 함수 코드 작성
import json
import boto3
# AWS 리소스 초기화
s3 = boto3.client('s3')
dynamodb = boto3.resource('dynamodb')
table = dynamodb.Table('dynamoDB-test')
def lambda_handler(event, context):
try:
# API Gateway로부터 버킷 이름과 파일 키를 추출
bucket_name = event['queryStringParameters']['bucket']
file_key = event['queryStringParameters']['key']
# S3에서 JSON 파일을 읽어옴
response = s3.get_object(Bucket=bucket_name, Key=file_key)
content = response['Body'].read().decode('utf-8')
items = json.loads(content)
# DynamoDB에 각 항목 추가
if isinstance(items, dict):
# items가 단일 딕셔너리인 경우
table.put_item(Item=items)
elif isinstance(items, list):
# items가 딕셔너리 리스트인 경우
for item in items:
if isinstance(item, dict):
table.put_item(Item=item)
else:
return {
'statusCode': 400,
'body': json.dumps({'error': f'Invalid item format: {item}'})
}
else:
return {
'statusCode': 400,
'body': json.dumps({'error': 'Invalid JSON format'})
}
return {
'statusCode': 200,
'body': json.dumps('Items added successfully')
}
except KeyError as e:
return {
'statusCode': 400,
'body': json.dumps({'error': f'Missing key: {str(e)}'})
}
except Exception as e:
return {
'statusCode': 500,
'body': json.dumps({'error': str(e)})
}테스트 이벤트 설정
{
"queryStringParameters": {
"bucket": "bucket-test-phj",
"key": "list2.json"
}
}- API Gateway 설정
-
3.1. API Gateway 생성
-
AWS Management Console에서 "API Gateway"를 선택합니다.
-
"API 생성" 버튼을 클릭합니다.
-
"HTTP API"를 선택하고 "API 생성" 버튼을 클릭합니다.
-
-
3.2. 경로 및 통합 설정
-
API 생성 후, "경로"에서 "경로 추가" 버튼을 클릭합니다.
-
경로를 입력합니다 (예: /processjson).
-
"통합 설정"에서 "Lambda 함수"를 선택합니다.
-
이전에 생성한 Lambda 함수 (ProcessS3JsonToDynamoDB)를 선택합니다.
-
"저장" 버튼을 클릭합니다.
-
- Lambda 함수와 API Gateway 연결
-

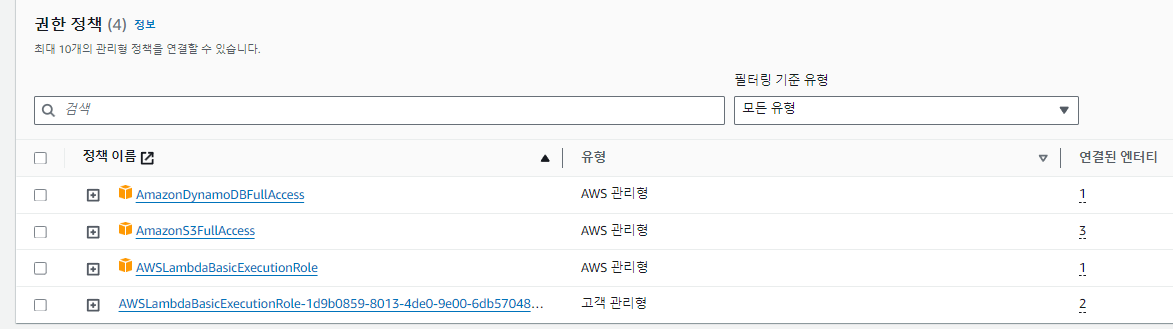

4.1. API Gateway 권한 설정
-
Lambda 함수로 돌아가서 "권한" 탭을 클릭합니다.
-
실행 역할을 편집하고, AmazonS3ReadOnlyAccess 및 AmazonDynamoDBFullAccess 정책을 추가합니다.
-
API Gateway가 Lambda 함수를 호출할 수 있도록 AWSLambdaBasicExecutionRole 권한을 포함해야 합니다.
-
결론: S3에 업로드된 json 파일을 dynamoDB 저장소에 저장하는 lambda함수를 사용할 수 있고, API Gateway 콘솔에서 배포된 API의 엔드포인트 URL을 확인하여 lambda 함수 코드에서 API Gateway의 엔드포인트 URL을 사용하여 JSON 파일을 처리하도록 구현할 수 있다.
6/14 회의록
전체적인 역할 구성
- html 람다함수 구성
-
S3 <-> APIgateway <-> Lambda <-> DynamoDB
-
S3를 통해 html(create survey 및 다른 html 등등) 에서 요청받은 이벤트를 APIgateway를 통해 배포받은 Lambda 함수로 처리하여 dynamoDB에 저장
-
주의할 점:
- 메서드: cors 활성화(OPTIONS)를 통해 모든 도메인 POST 허용
- S3: 퍼블릭 엑세스 권한
- dynamoDB: IAM 권한 설정
-
- terraform 구성
-
전체적인 리소스는 테라폼으로 격리화시켜 생성하고 세부설정을 하거나, terraform을 통해 리소스를 생성하면서 권한이나 함수 지정하면서 생성
-
주의할 점: api gateway endpoint를 불러오는 방법
- Ansible을 통해 lambda 함수 배포
-
VPC구성: public network, private network
-
public network(VEC-PRD-VPC-NGINX-PUB-2A)의 서브넷을 통해 lambda 함수 배포
-
private network(VEC-PRD-VPC-DB-PRI-2A)를 통해 DB 저장
-
-
ansible을 통해 Lambda 배포
-
S3에서 html 자동 배포
-
lambda 함수를 zip 파일로 압축해서 배포 ( S3에서 html 자동 배포 )
-
create html 구성
S3 생성
- 버킷 만들기
- 이름 설정
- 퍼블릭 엑세스 차단 해제, 나머지는 기본 설정
-
속성, 정적 웹 호스팅/ 활성화( S3에서 html을 띄워주는 역할 )
- 호스팅할 html 설정 ( create survey )
-
파일 업로드/ create survey 및 나머지 html 업로드
- 객체의 엔드포인트로 접속시 create survey 접속 확인
lambda 함수 생성
- 이름 정하고 파이썬 3.12 지정하기, 함수 생성
- 코드 작성 부분에 람다 함수 코드 붙여넣고 deploy
- lambda 함수 내용 : 이벤트 발생시 json 형식의 item을 불러와서 dynamdb에 저장
- ansible을 통해 zip파일로 배포
api gateway 생성
-
rest api 구축
- 이름 지정하고, 나머지는 기본으로 설정
-
리소스 설정, 경로에 survey로 지정해서 설정
-
메서드 생성
-
post 유형으로 지정, proxy 통합 설정, 생성한 lambda 함수 지정
-
/survey 리소스에서 cors 활성화로 이동 기본 상태로 저장
-
-
api 배포, 새 스테이지 생성 후
- lambda함수로 이동해서 트리거 구성에서 엔드포인트를 가져오기
-
create html에 엔드포인트 붙여넣기
- s3에 create html 삭제하고 다시 업로드

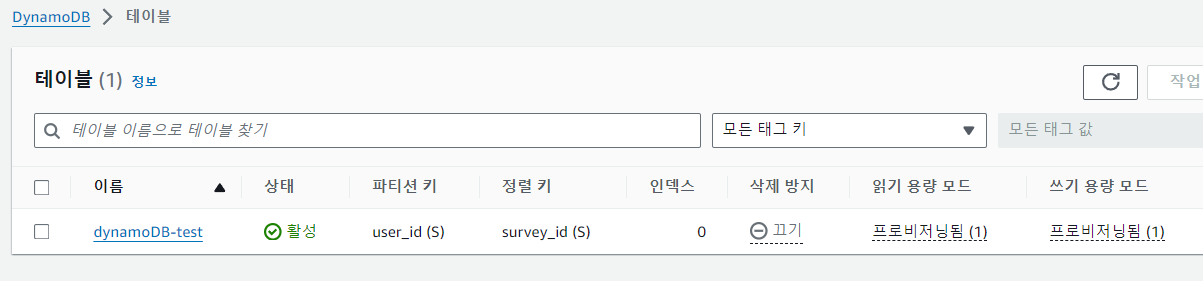

dynamo db
-
테이블 이름 정하고, 파티션 키와 정렬키 지정 ( 키의 이름이 json 파일의 형식의 이름과 일치해야 함 )
-
테이블 이름 정한 것을 lambda 함수에 지정해 준다
-
iam 역할에서 인라인 정책 생성에서 직접 입력 가능하거나, 정책 연결에서 dynamoDB accesss로 전부 엑세스 가능한 정책 연결 가능
- 인라인 정책을 생성할 때 오류가 난 부분을 고쳐서 입력 ( 각자 설정한 부분으로, region, dynamdb table과 계정 id 입력)
- 정책 이름 지정하고 생성 확인
-
json형식의 질문 저장의 형태
- id, title, 설명, question 저장
설정을 끝낸 후에 api 배포를 해주는 것을 권장
실패가 될 경우 웹 페이지에서 F12로 오류 수정
