Renesas RH850

Automotive 32bit MCU RH850/F1KM R7F701686 개발 환경 구축

1.R7F701686 Data Sheet

R7F701686 Data Sheet

2.RH850/F1KM-S1 R7F701686AFP-C의 기능

 Core 							32bit
 Operating Temperature			-40℃~ 105℃
 Maximum Clock Frequency 		120MHz
 Code Flash (ROM) 				512Kb
 Data Flash 					64Kb
 RAM 							32Kb
 SPI (ch) 						5
 CAN (ch) 						6
 UART (ch) 						4
 I2C (ch) 						2
 PWM 							48
 ADC 							36 (12bit: 16, 10bit: 20)
 I/O 							81
 CANFD 							avaiable
 FPU 							avaiable
 Package 						100 pins, LQFP

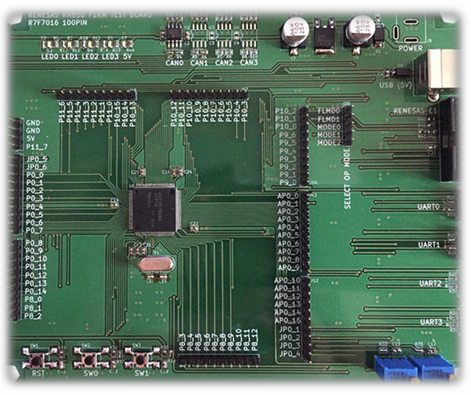

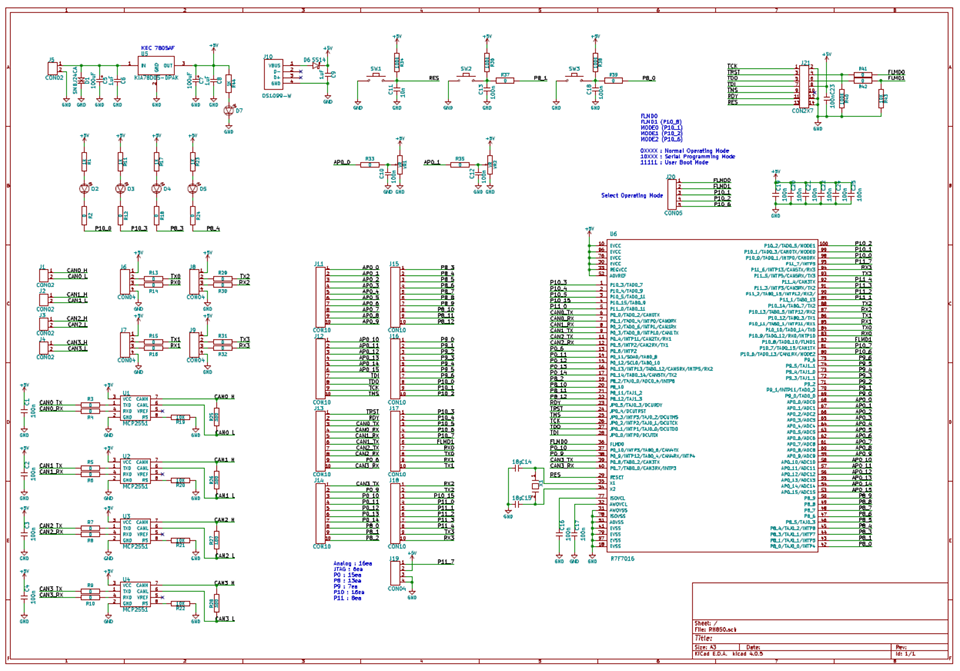

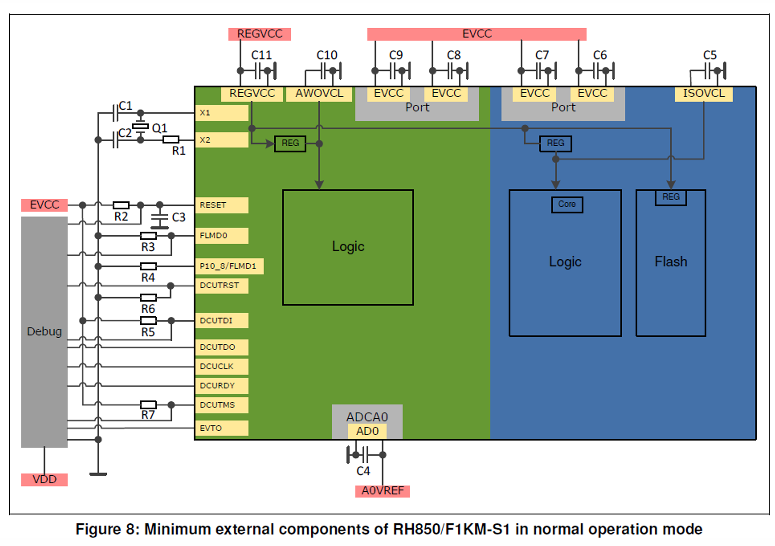

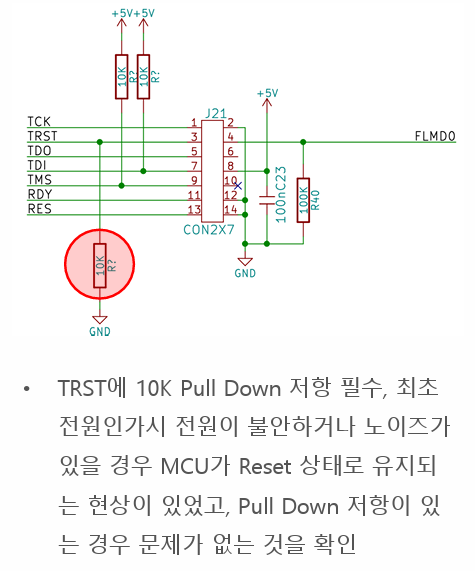

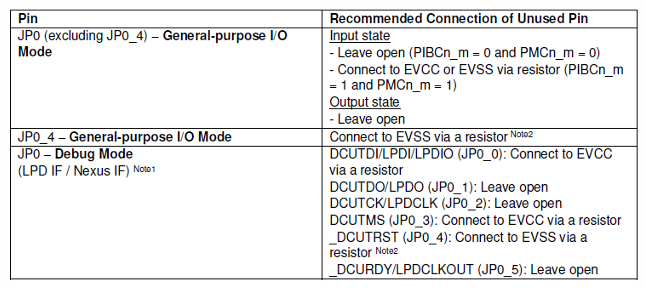

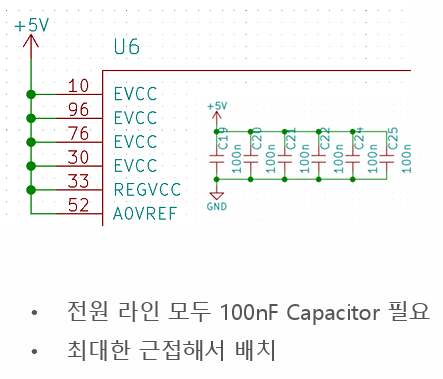

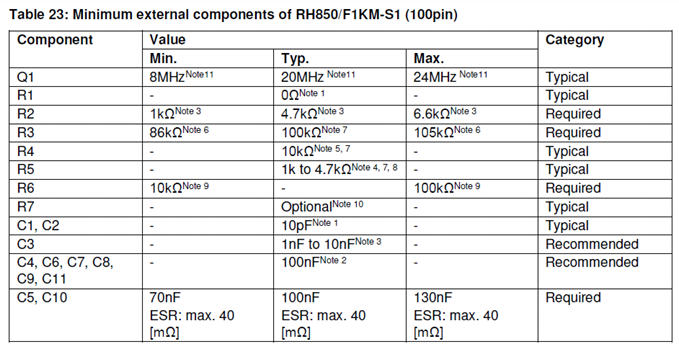

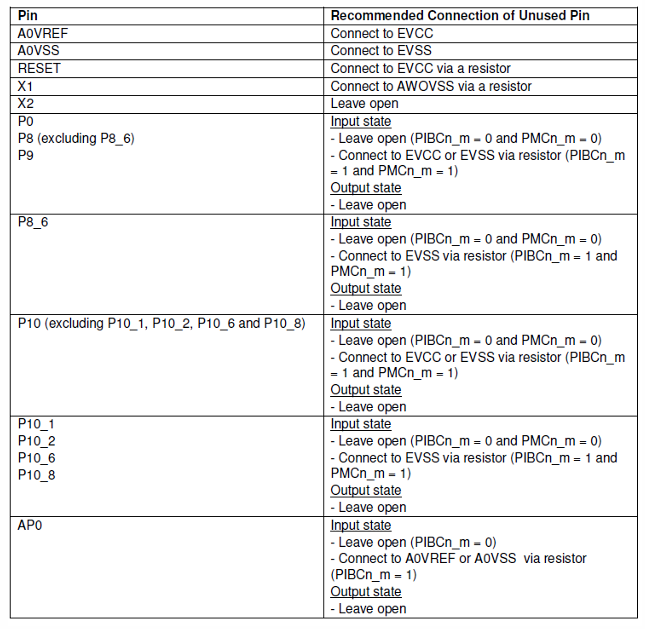

3.RH850 개발보드 회로도

4.Operation Mode

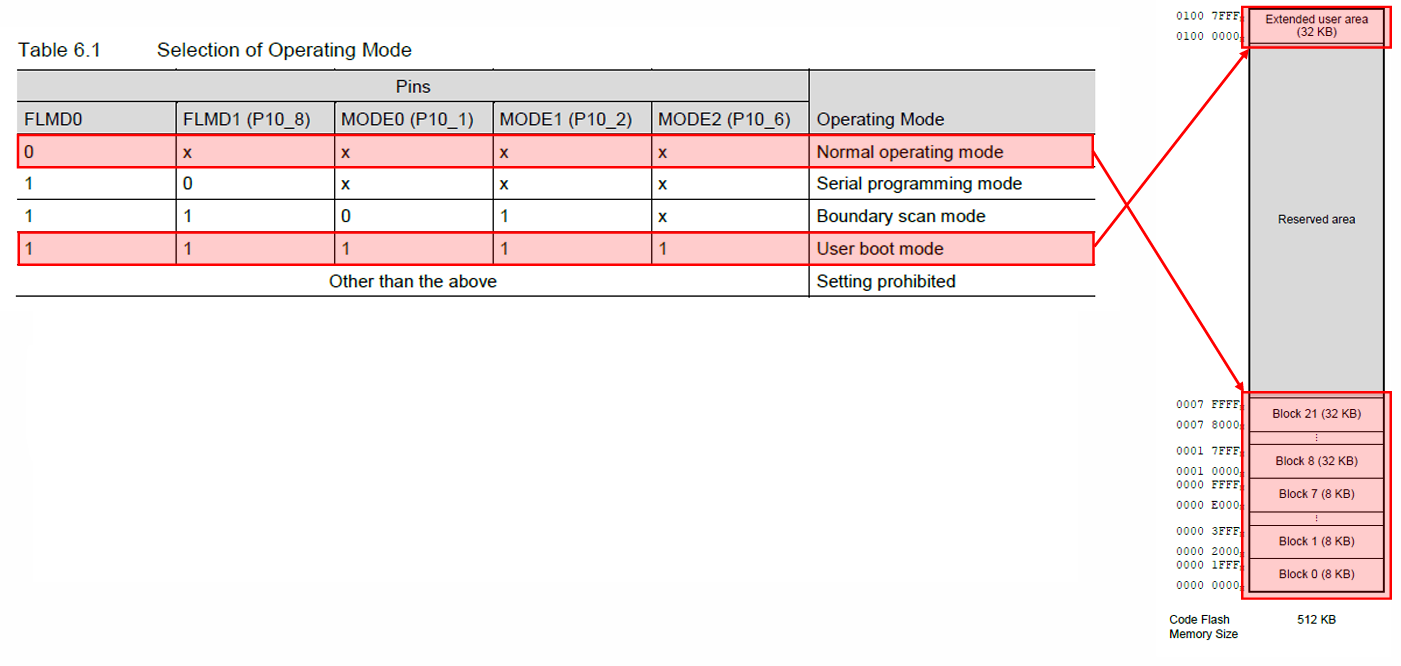

• DF2626 처럼 RH850도 Reset 후 위의 핀들의 상태로부팅 시작번지를 결정
• 일반동작은Normal Operating Mode에서 Firmware Self Download는 Boot Mode에서 동작
• 현재Boot Mode에서 UART1번을 통해 안정적으로Firmware 업데이트가가능한Firmware와 Windows 프로그램이 준비

3.RH850 개발 환경 구축

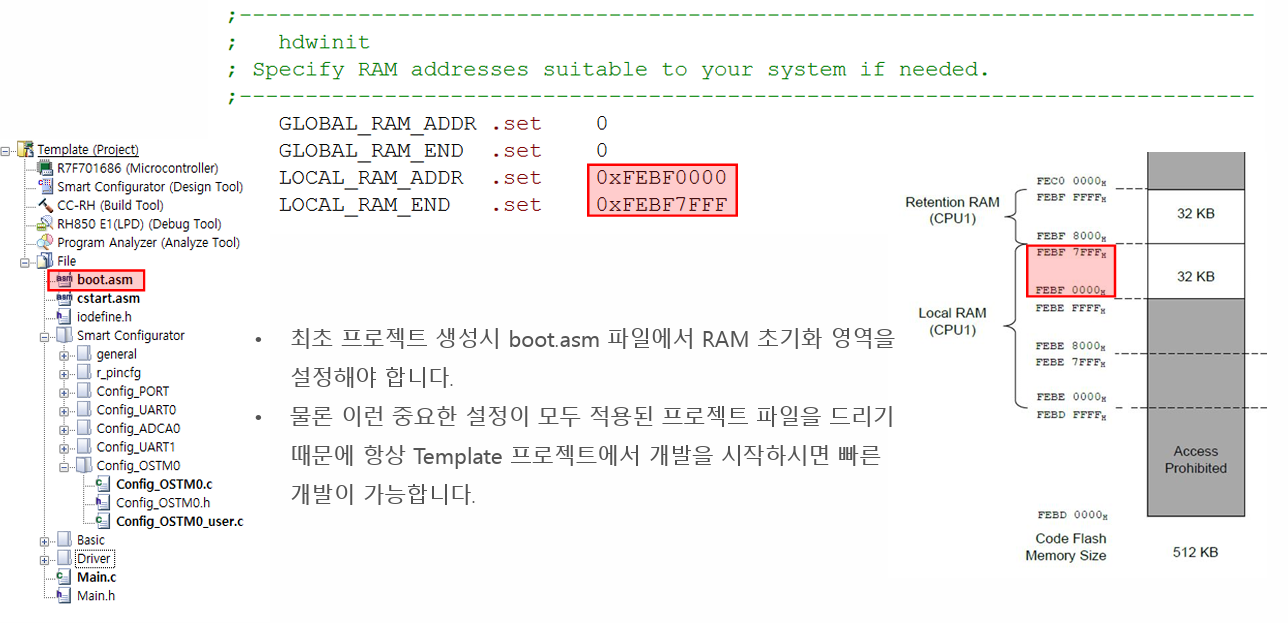

CS+ IDE and Coding Tool
RH850 Smart Configurator Solution Toolkit
Renesas Flash Programmer V3.14.00 Windows
