1. AXI(Advanced eXtensible Interface) 란?

고성능 SoC(System-on-Chip) 내에서 CPU, 메모리, 주변장치(IP) 간의 데이터 전송을 빠르고 병렬적으로 수행하기 위해 설계된 인터커넥트 버스 규격

• 통신속도향상, 동영상처리, 캐쉬메모리전송 등을 위해 대량의 스트리밍 데이터들이 SoC내부에서이동하고있는추세임
• AXI는 스트리밍 데이터의 버스트전송을 효율적으로 하기위해 AHB의 고성능버전으로 개발됨.
• 버스트 전송의 시작주소만 전송하면 되는 등 버스의 효율을 높였지만, 컨트롤신호가 증가하여 회로의 규모가 AHB에 비해 증가함. -> SoC 설계시, 시스템의 경제성과 요구성능등을 고려하여 AHB와AXI 중에선택!!

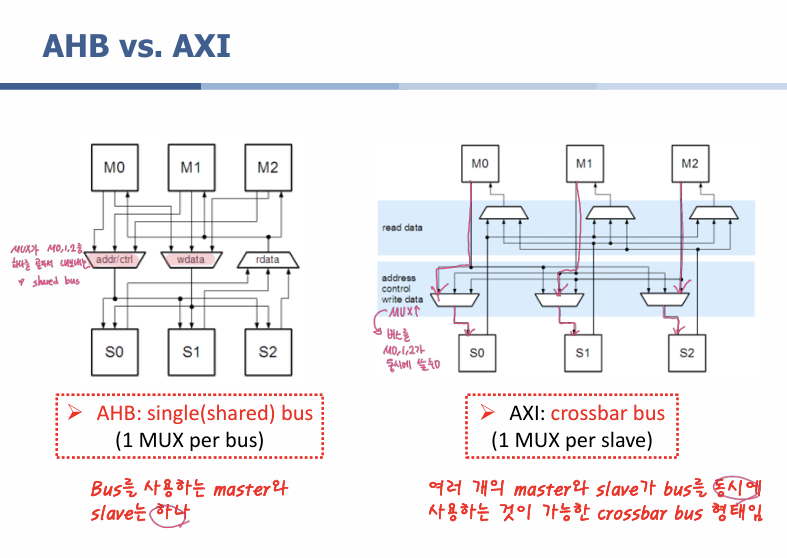

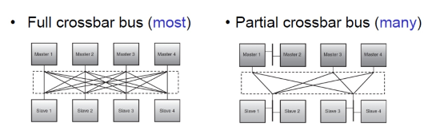

• AMBA AXI is intended for Crossbar Bus (Shared Bus도 가능) -> 한번에 여러개의 마스터가 버스를 쓸 수 있음


1.1 AXI의 핵심 특징

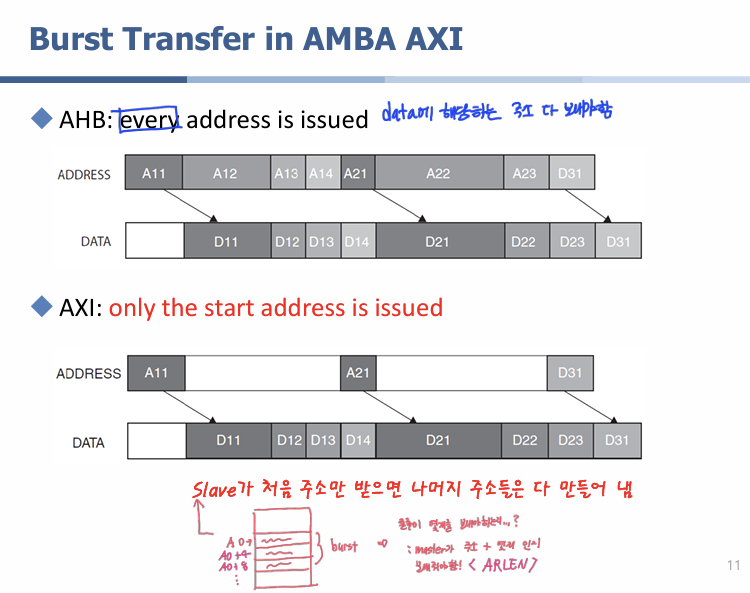

-> AHB와 비교했을때, Burst 기반의data 전송시, Burst 전송시 master가address생성해야하는 AHB에 비해
AXI는 master는start address만 생성,후속주소는 slave가 생성한다는 큰 특징이 존재!!
-> 주소 channel의data량이현격히줄어듦

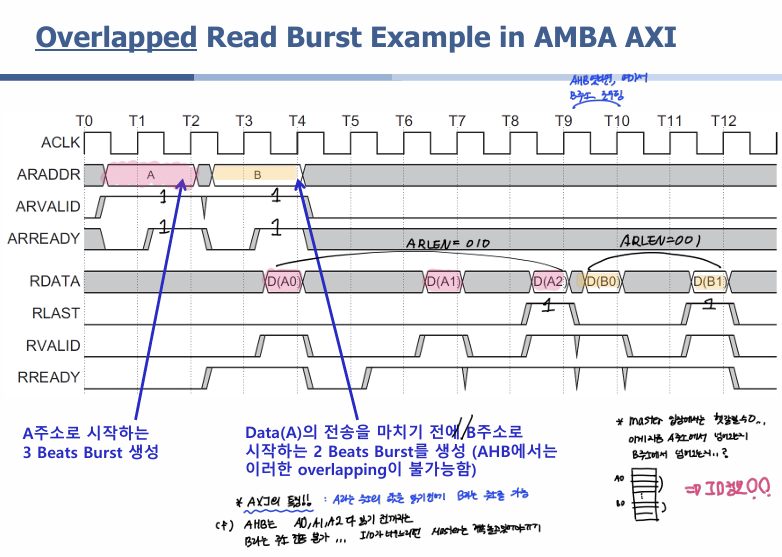

Out-of-Order transaction 도입 : 순서대로 보내지 않아도 됨!!

항목	설명
데이터 전송 방식	Address / Data / Response 채널 분리 (총 5채널)
동작 방식	Burst-based, Pipeline 가능
버스 구조	Master-Slave 구조
동작 모드	Read / Write 독립 처리 가능 (Full-duplex)
버전	AXI3, AXI4, AXI4-Lite, AXI4-Stream

1.2 AXI의 주요 버스 구조

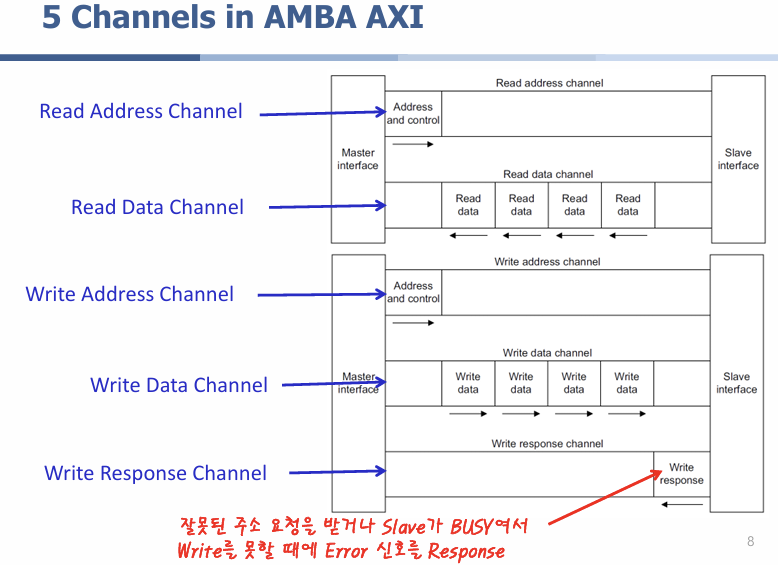

-> AXI는 기본적으로 5개의 독립 채널로 동작!

채널 이름	역할	방향 (Master → Slave 기준)
AW (Write Address)	쓰기 주소 전송	M → S
W (Write Data)	쓰기 데이터 전송	M → S
B (Write Response)	쓰기 완료 응답	S → M
AR (Read Address)	읽기 주소 전송	M → S
R (Read Data)	읽기 데이터 + 응답	S → M

1.2 AXI의 장/단점

📌장점

항목	설명
고성능 / 고속	파이프라인과 버스트 전송으로 높은 대역폭 제공
병렬 처리	Read/Write 채널이 독립되어 동시 접근 가능
확장성	다양한 IP 연결 (CPU, DMA, DDR Controller 등)에 적합
표준화	대부분의 FPGA/SoC (Xilinx, ARM, Intel)에서 공식 지원
유연성	다양한 데이터폭 (32/64/128/256bit 등) 지원
핸드셰이크 구조	VALID/READY 기반으로 동기화되어 안정적 전송

📌단점

항목	설명
복잡한 구조	5채널, 여러 제어 신호로 설계가 복잡함
자원 소모 큼	단순한 제어용에는 불필요하게 많은 신호선
지연 시간 증가 가능	높은 유연성 → 타이밍 경로 길어질 수 있음
학습 난이도 높음	APB, AHB보다 이해/디버깅이 어려움

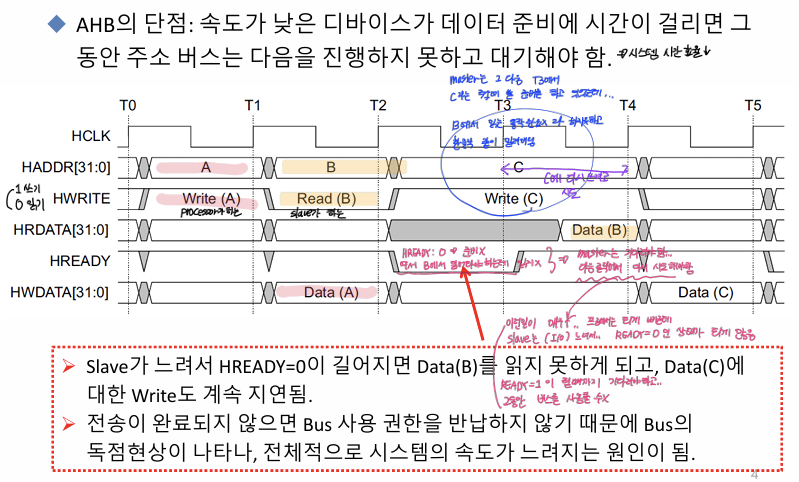

-> 가장큰 단점은 속도가 낮은 디바이스가 데이터 준비에 시간이 걸리게 되면 그동안 버스는 계속 대기해야함...-> bus 독점현상 -> 전체적인 시스템의 속도가 느려짐...

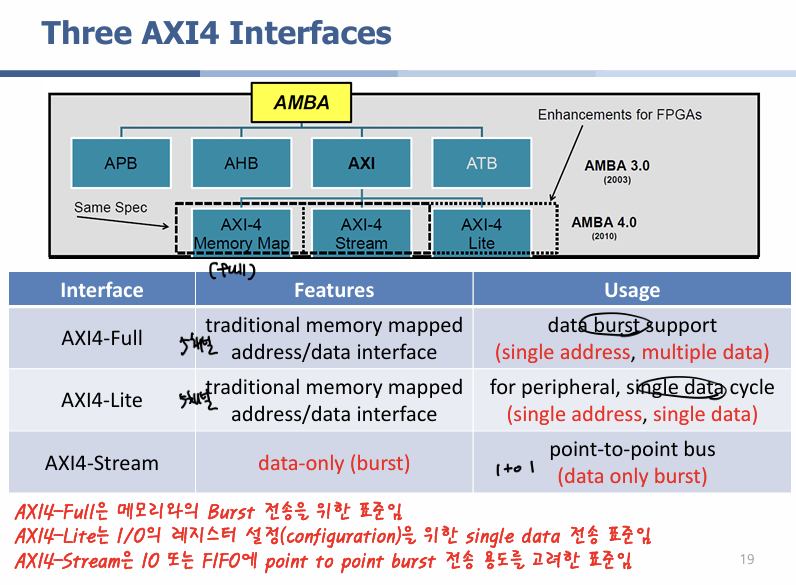

1.3 AXI의 종류 및 쓰임

종류	특징	주로 쓰이는 곳

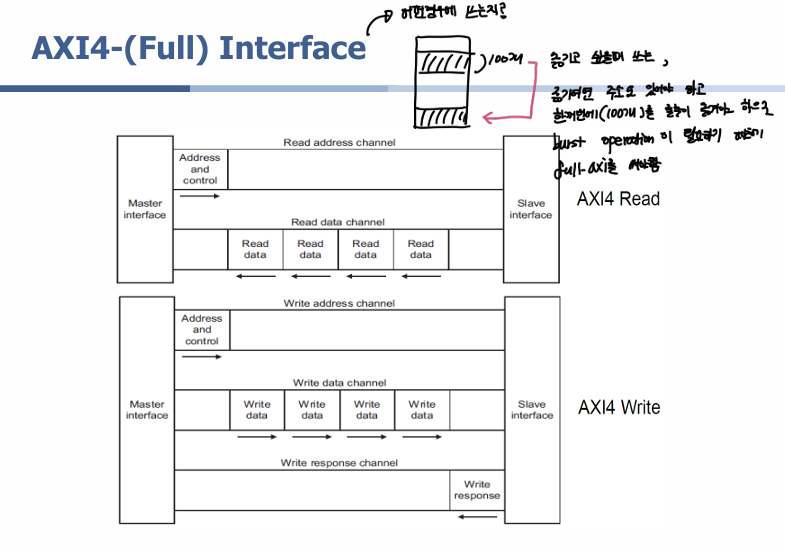

AXI4 (Full)	Burst 지원, 고성능	CPU ↔ DDR Controller, DMA

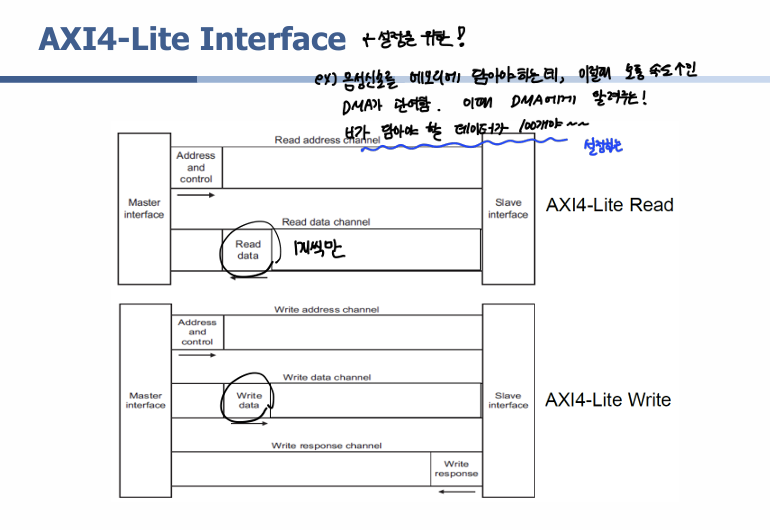

AXI4-Lite	단일 전송, 단순 제어	레지스터 제어, 주변장치 IP

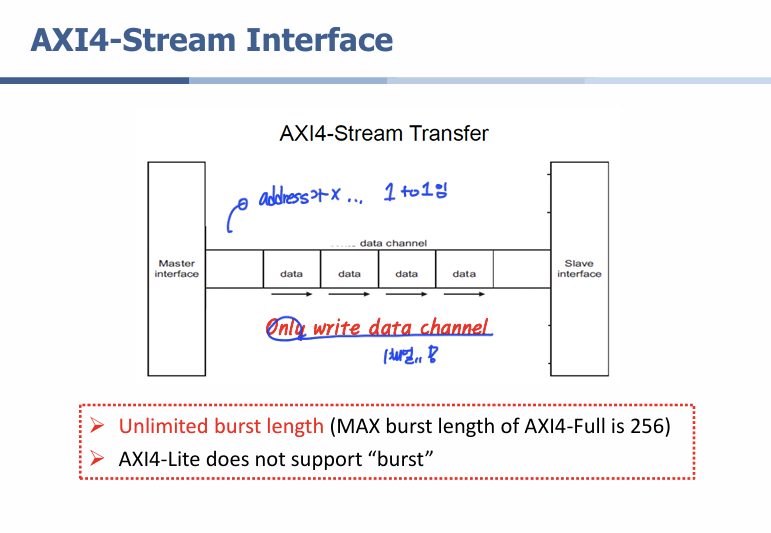

AXI4-Stream	주소 없음, 순차 데이터 스트림	영상/오디오/네트워크 데이터 전송
AXI3	예전 버전, 일부 구형 IP	구형 SoC 호환용

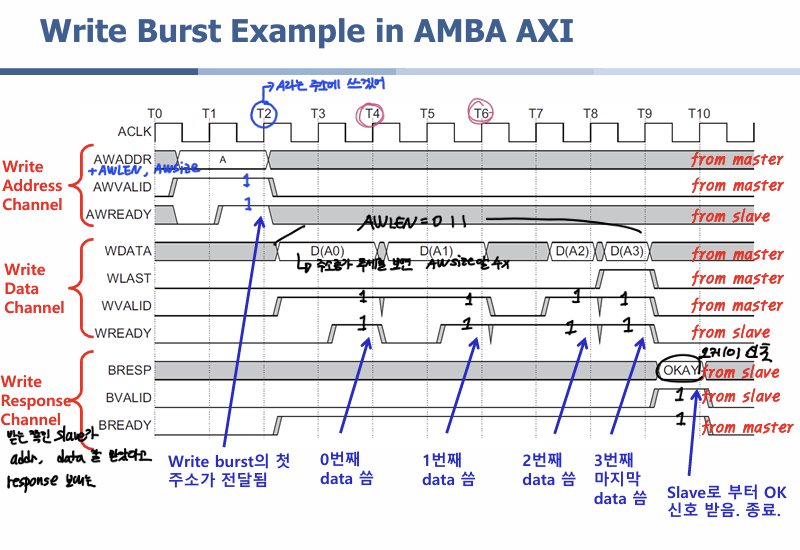

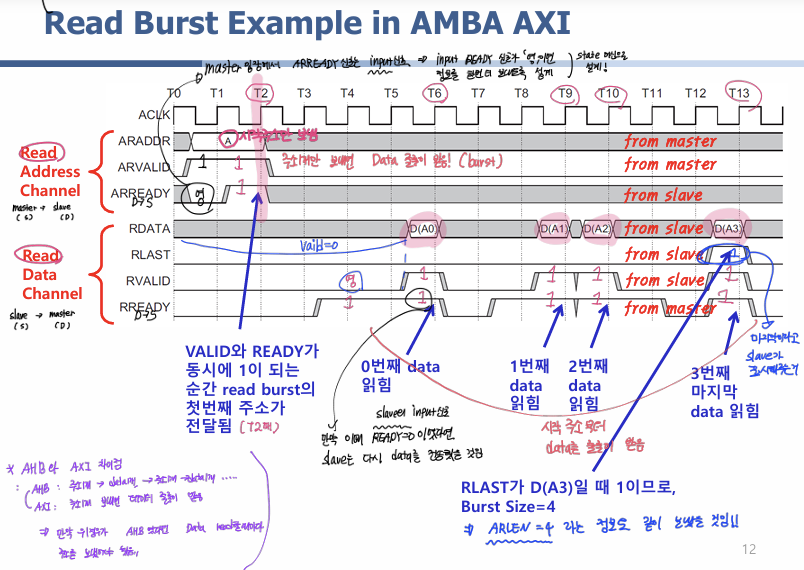

1.4 AXI의 burst 전송
