My SQL로 ERD만들기

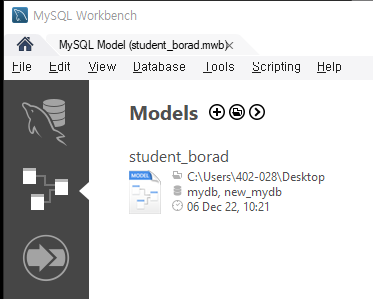

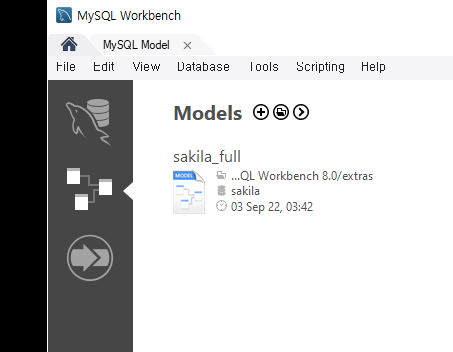

MY SQL -> model

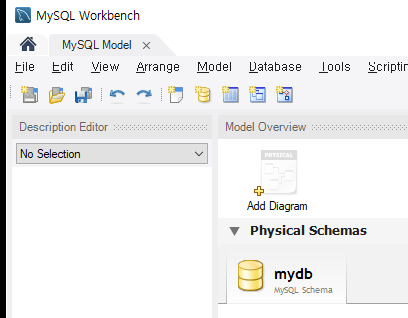

Models(+) -> Add Diagram

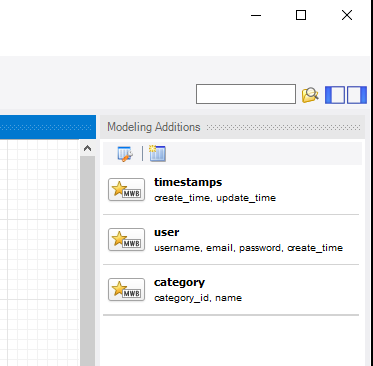

테이블만들기 (modeling auditions)활용은 자유롭게 (테이블 더블클릭하면 아래 화면 나옴)

테이블관계 맺어주기
하단에 Foreign Keys클릭
자식테이블을 먼저 선택함
부모테이블에선 포렌키가 있어야함

관계 맺을 테이블 선택

관계 맺을 컬럼 선택

반복

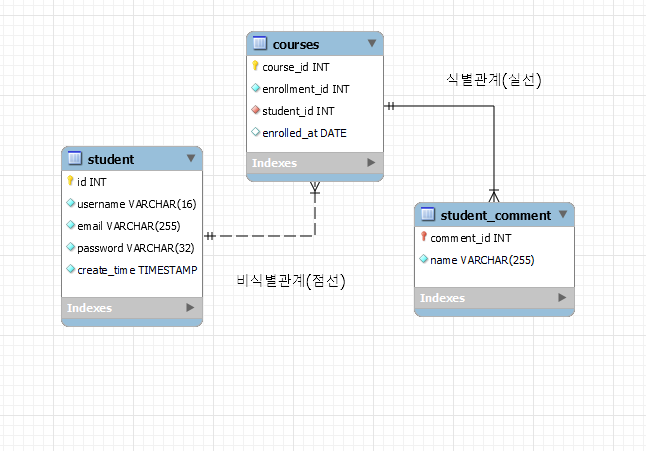

완성된 ERD

점선(비식별관계) : 부모테이블의 PK와 자식테이블의 일반키와 연결 //부모가 없어도 자식생성가능

실선(식별관계) : 부모테이블의 PK와 자식테이블의 PK연결 //부모가 있어야만 자식이 존재할수 있음

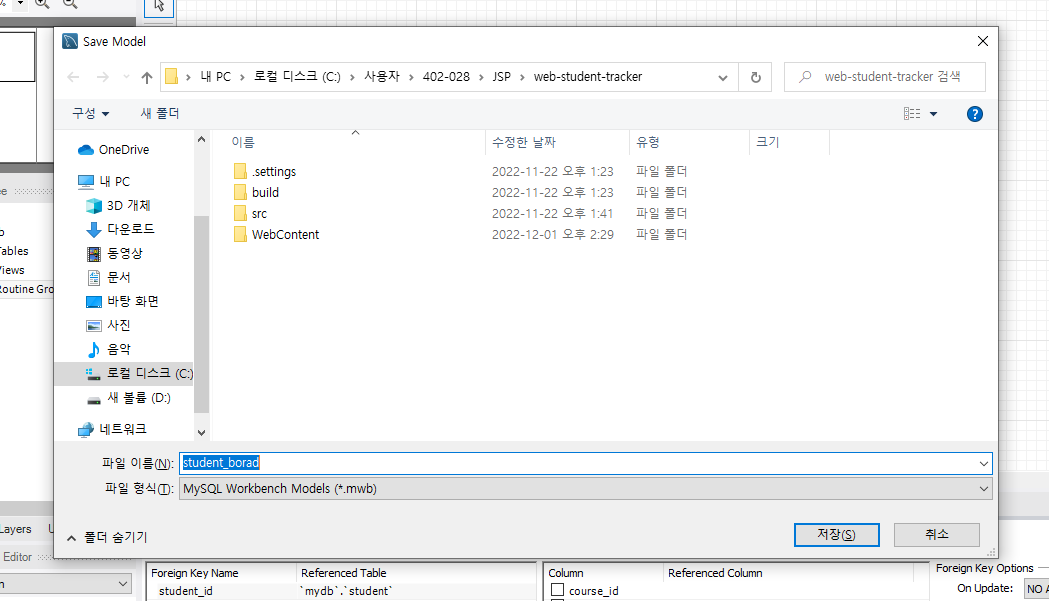

저장하기(#.mwb 파일 생성)

ERD -> 데이터베이스로 만들기

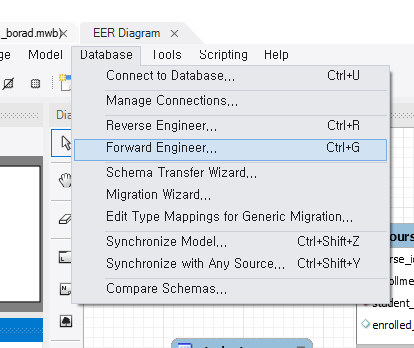

Database -> Forward Engineer
NEXT, NEXT, NEXT, CLOSE

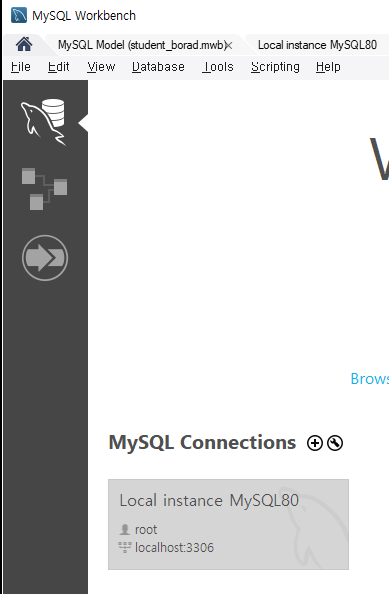

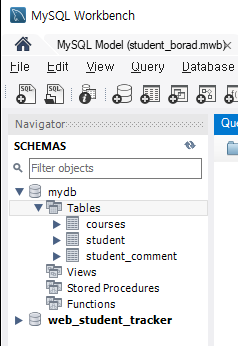

결과 확인

데이터베이스 -> ERD로 만들기
Database -> Reverse Engineer
NEXT, NEXT, 내보낼 DB,테이블 선택, NEXT, Execute, NEXT, FINSH

ERD 결과확인, 사람눈에 보기 좋게 테이블 위치 변경해 가면서 활용하기
