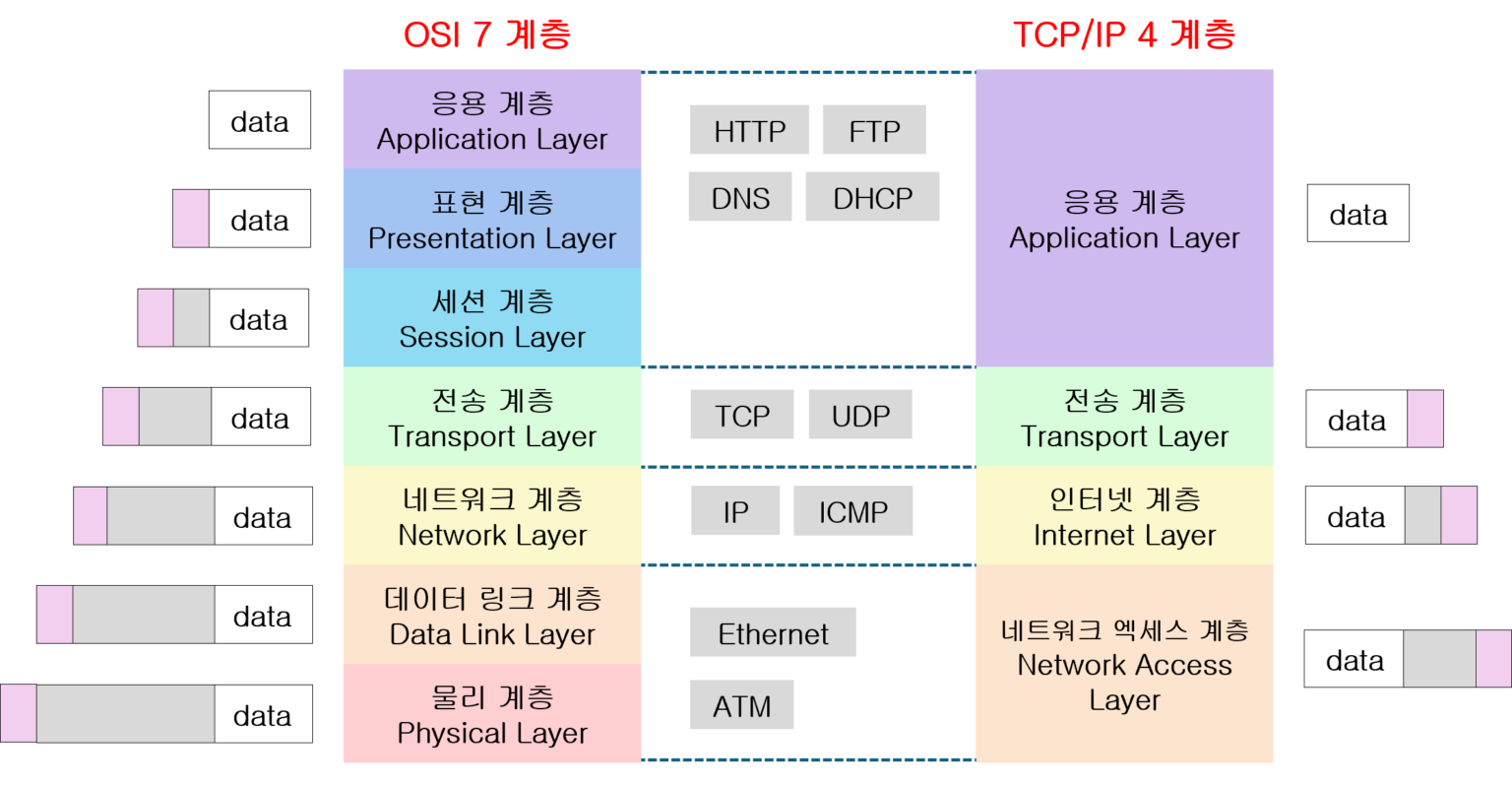

2. OSI 참조 모델
개념
- 계층 구조로 구성 (총 7개)
- OSI 7계층은 데이터 통신 시 필요한 장비, 처리 방법 등을 7단계로 표준화하여 규정함
구조
-
하위 계층: 전달 기능
: 기기와 네트워크 간 통신 경로 설정 및 유지, 해제 규정물리 계층 / 데이터링크 계층 / 네트워크 계층
-
상위 계층: 통신 기능
: 통신 경로를 이용한 정보 교환 등 절차를 규정전송 계층 / 세션 계층 / 표현 계층 / 응용 계층

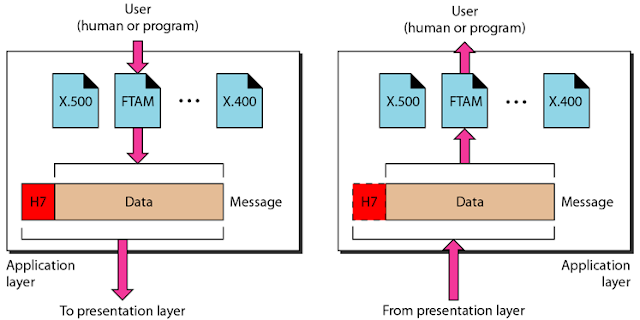

제7계층 (응용 계층)
- 최상위 계층
- 응용 프로그램 작업 등 서비스를 제공
- 전자 메일, 파일 전송과 접근, 가상 터미널, 자원 공유 및 데이터 베이스, 네트워크 관리 등의 기능 담당
사용자가 통신하고자 하는 데이터를 처음으로 처리하는 계층

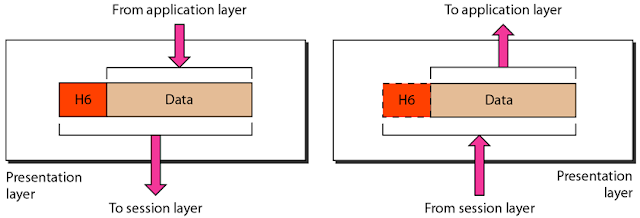

제6계층 (표현 계층)
-
송신 ↔ 수신에서 상이한 부호 체계간 변화와 표준화된 데이터 형식을 규정 (변환 & 압축)
-
변환: 송신자에서 온 데이터를 해석하기 위해 응용 계층 데이터 부호 및 변환
-
압축: 수신자가 데이터의 압축을 풀 수 있는 방식으로 데이터 압축
-
데이터의 암호화 및 복호화

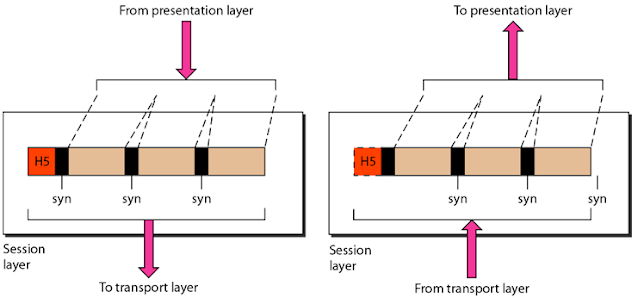

제5계층 (세션 계층)
- 두 기기 사이의 통신을 시작하고 종료하는 일을 담당
- 연결 상태를 유지시켜 주는 역할

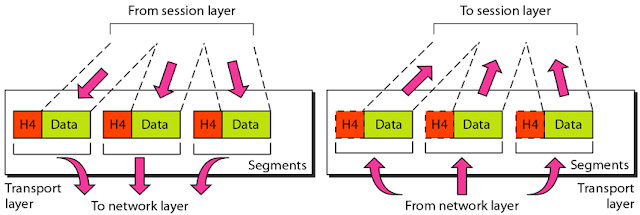

제4계층 (전송 계층)
- 데이터단위: 세그먼트(segment)
- 종단 간 신뢰성 있고 정확한 데이터 전송을 담당
- 단편화와 재조립을 수행
- 오류 검출 및 복구, 흐름 제어, 중복 검사 등을 수행
: 데이터가 중복되거나 없어지는 일 없이 전송되도록 관리 - 포트 번호와 전송 방식(TCP/UDP)을 결정
TCP: 신뢰성, 연결 지향적 (=> 가상 회선 방식)
UDP: 비신뢰성, 비연결성, 실시간 (=> 데이터그램 방식) - TCP 헤더

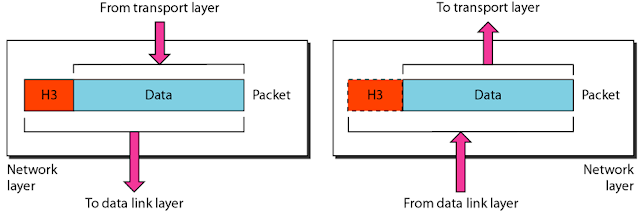

제3계층 (네트워크 계층)
- 데이터단위: 패킷(Packet)
- 관련 장비: 라우터, L3 스위치
- 목적지까지 가장 안전하고 빠르게 데이터를 전송
- 라우팅 기능: 경로를 알려줌
- 논리 주소(IP) 사용

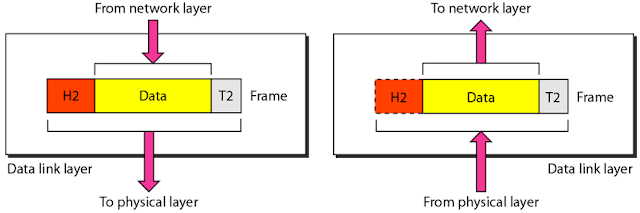

제2계층 (데이터링크 계층)
- 데이터단위: 프레임(Frame)
- 관련 장비: 스위치, 브리지
- 인접한 두 노드 간의 신뢰성 있는 정보 전송 담당
- 오류 검출 및 복구, 프레임 재전송 가능
- 물리(MAC) 주소 사용

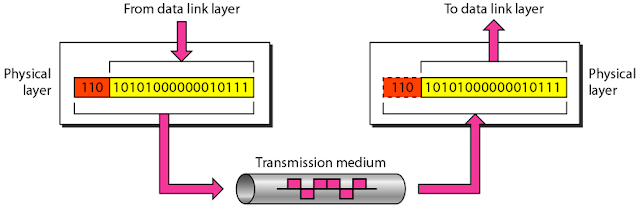

제1계층 (물리 계층)
- 데이터 단위: 비트열 (0과 1)
- 관련 장비: 케이블, 리피터, 허브
- 데이터 전송 (실질적)
- 알고리즘이나 오류 제어 기능 없음

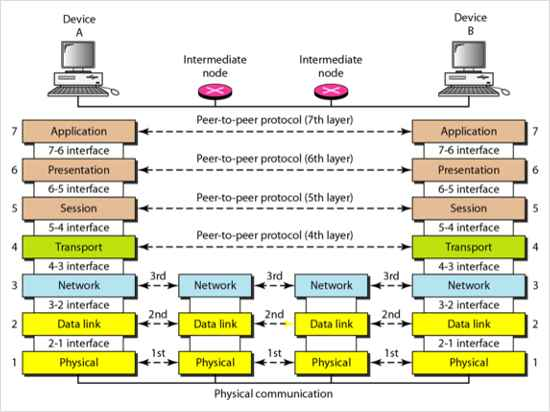

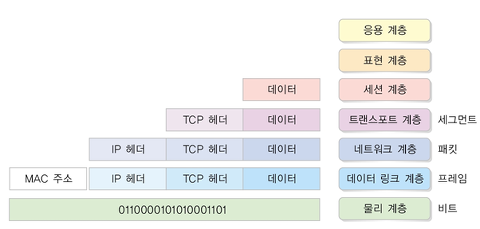

OSI 참조 모델 데이터 전송
- 각 계층은 헤더와 데이터 단위(PDU)로 정의
- 헤더는 각 계층 기능 관련 정보 포함
