TCP/IP

  • 가장 많이 사용하는 핵심 프로토콜
  • 컴퓨터 간 오류를 최소함으로써 정보를 원활하게 교환하기 위해 만들어진 통신 프로토콜
  • TCP와 IP 두 가지 프로토콜로 구성됨
    • TCP 특징
      : Transmission Control Protocol
      • 연결형 서비스 지원
      • 데이터를 세그먼트라는 단위로 분할하여 전송
        • 가상회선 방식

        • 흐름제어

          • 데이터 속도를 조절하여 수신자의 오버플로(overflow) 방지
            : 수신측이 송신측보다 데이터 처리 속도가 빠르면 문제 없지만, 반대일 경우 문제 발생

          → 해결 방법: 정지 대기 방식/ 슬라이딩 윈도우 방식

        • 혼잡 제어

          • 호스트와 라우터를 포함한, 보다 넓은 관점에서의 전송 제어
          • 송신측의 데이터를 지역망이나, 인터넷에연결된 대형 네트워크를 통해 전달
            : 한 라우터에 데이터가 몰릴 경우, 자신에게 온 데이터 처리 불가

TCP/IP 계층 구조

  • TCP/IP와 OSI 계층은 다른 목적을가지고 있지만, 부분적으로 대응되는 성질이 있음

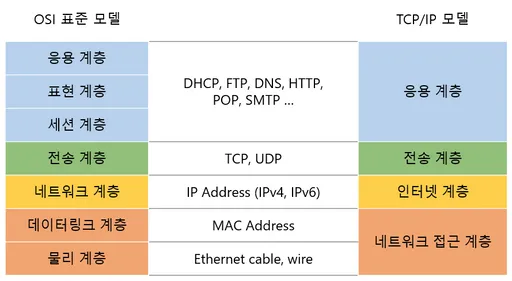

    TCP/IP와 OSI 비교

응용 계층 (4계층)

  • 최상위 계층
  • OSI 7계층의 세션, 표현, 응용 계층에 해당
  • 사용자와 응용 프로그램 간의 통신을 관리

전송 계층 (3계층)

  • OSI 7계층의 전송 계층에 해당
  • 목적지까지 연결 및 데이터 전달을 담당
  • 데이터를 더 작은 패킷으로 나눔(단편화)
  • 수신된 패킷을 원래대로 재조립(재결합)

    • TCP 프로토콜
      : 데이터 전송의 정확성순서를 보장하기 위해, 흐름 제어, 혼잡 제어, 오류 검출 및 재전송 기능을 제공
      • 신뢰성 있는 데이터 전송
    • UDP 프로토콜
      : 인터넷에서 정보를 주고 받을 때, 어느 한 쪽에서 일방적으로 보내는 방식의 비연결 통신 프로토콜
      • 비연결형 서비스
        • TCP와 달리, 목적지가지 데이터 전송을 보장하지 않음
        • 데이터 손실이 발생할수 있으나, 빠르다는 장점이 있음

인터넷 계층 (2계층)

  • OSI 7계층의 네트워크 계층에 해당
  • IP 주소를 활용하여, 패킷을 목적지까지 전달
  • 패킷을 목적지에 정확하게 도착할 수 있도록 라우팅 기능을 담당
  • 주 프로토콜은 IP이며, IPv4와 IPv6 두 가지 버전이 있음
    • 주요 프로토콜
    • ARP (Address Resolution Protocol)
      : IP 주소를 물리적 네트워크 주소로 변환 (MAC 주소)
    • ICMP (Internet Control Message Protocol)
      : 오류 메시지나 진단 정보를 전달

네트워크 접근 계층 (1계층)

  • OSI 7계층의 물리 계층과 데이터링크 계층에 해당하는 최하위 계층
  • 실제적으로 데이터가 전달되도록 전송 담당
  • MAC Address, CSMA/CD, Ethernet
    • CSMA/CD
      : 송신 전에 전송 매체가 비어 있는지 확인
      비어 있으면 신호를 전송하고 전송 후에 충돌이 있는지 확인하는 방식

IP 주소

: 인터넷에 연결된 컴퓨터가 갖는 고유한 주소

개념

  • TCP/IP 계층에서 사용
  • 인터넷상에서 네트워크나 장치를 식별하는 데 사용
  • 숫자로 구성되며 IPv4와 IPv6 두 가지 버전
    • IPv4: 2의 32승(32bit) → 4,294,967,296개
    • IPv6: 2의 128승(128bit) → 340,282,366,920,938,463,463,374,607,431,768,211,456개

      IPv6 특징
      • ✨ 제공되는 주소가 많음
      • IPSec을 지원하며 기밀성, 무결성, 인증 등의 보안 기능을 제공
      • 패킷 처리를 빠르게 할 수 있도록, 고정 크기의 헤더와 확장 헤더로 효율적인 라우팅이 이루어짐
      • 네트워크 규모와 수에 따라 순차적으로 주소 할당

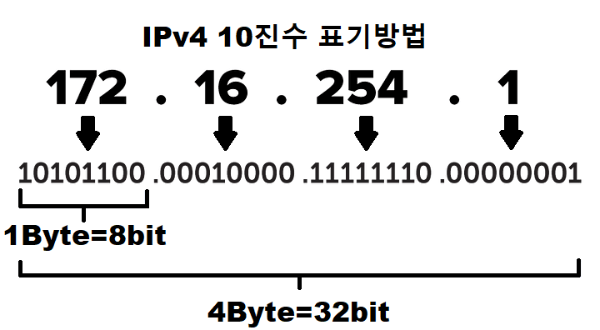

  • 점(.)을 기준으로 구분
  • 4개의 숫자로 구성되며, 0~255까지 가질 수 있고 총 32비트로 표현

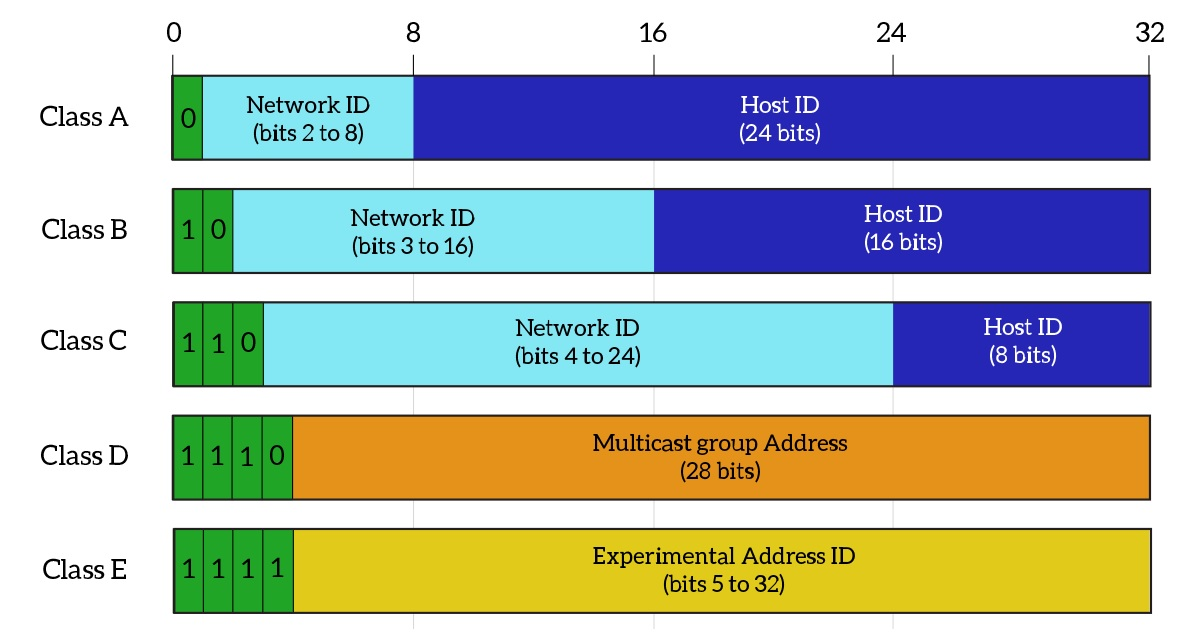

IP 주소의 클래스

  • 초기 IP 주소 할당 체계에서 사용되었던 구분 방법

  • 네트워크와 호스트를 식별하는 방식

  • 5개의 클래스로 구성

  • 각 클래스는 주소 공간을 네트워크호스트 부분으로 나누는 비율에 따라 다른 범위의 주소를 할당

  • 현재 네트워크에서는, 유연성과 효율성을 위해 CIDR 방법 사용
    : IP 주소 할당 방법 중 하나, 기존 8비트 단위로 통신망부와 호스트부를 구획하지 않는 방법

  • 클래스 A, B, C는 일반 사용자에게 부여하는 네트워크 구성용
  • 클래스 D는 멀티캐스트
  • 클래스 E는 향후 사용을 위하여 예약된 주소용

Class A

  • 맨 앞자리가 0으로 시작
  • 네트워크 ID: 첫 번째 8비트 / 호스트 ID: 나머지 24비트

  • 네트워크 식별자 범위: 1 ~ 126
  • 호스트 식별자 범위: 0.0.0.1 ~ 127.255.255.255

  • 네트워크 식별자 중 '127'은 루프백 주소로 테스트 용도로 사용되어 제외
    + 0.0.0.0: Default Route로 사용

Class B

  • 맨 앞자리가 10으로 시작
  • 네트워크 ID: 첫 번째 16비트 / 호스트 ID: 나머지 16비트

  • 네트워크 식별자 범위: 128.0 ~ 191.255
  • 호스트 식별자 범위: 0.0 ~ 255.255

Class C

  • 맨 앞자리가 110으로 시작
  • 네트워크 ID: 첫 번째 24비트 / 호스트 ID: 나머지 8비트

  • 네트워크 식별자 범위: 192.0.0 ~ 223.255.255
  • 호스트 식별자 범위: 0 ~ 255

Class D

  • 맨 앞자리가 1110으로 시작
  • 네트워크 ID: 32비트
    네트워크 식별자 범위: 224.0.0.0 ~ 239.255.255.255

  • 멀티캐스트 그룹 주소를 식별하기 위해 사용

Class E

  • 맨 앞자리가 1111으로 시작
  • 네트워크 ID: 32비트
    네트워크 식별자 범위: 240.0.0.0 ~ 255.255.255.255

  • 실험적 목적의 예약된 주소 범위로 사용
  • 일반적 통신에서 사용하지 않음
