[Spring] 스프링 MVC 1편 5-1. 스프링 MVC 전체 구조

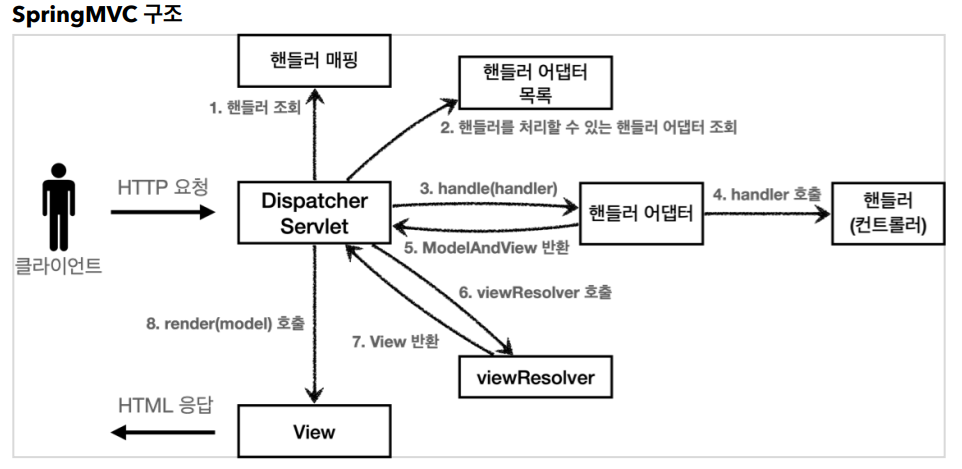

직접 만든 MVC 프레임워크와 스프링 MVC를 비교해보자.

직접 만든 프레임워크 스프링 MVC 비교

• FrontController -> DispatcherServlet
• handlerMappingMap -> HandlerMapping
• MyHandlerAdapter -> HandlerAdapter
• ModelView -> ModelAndView
• viewResolver -> ViewResolver
• MyView -> View

DispatcherServlet 구조 살펴보기

org.springframework.web.servlet.DispatcherServlet

스프링 MVC도 프론트 컨트롤러 패턴으로 구현되어 있다.
스프링 MVC의 프론트 컨트롤러가 바로 디스패처 서블릿(DispatcherServlet)이다.
그리고 이 디스패처 서블릿이 바로 스프링 MVC의 핵심이다.

DispacherServlet 서블릿 등록

• DispacherServlet 도 부모 클래스에서 HttpServlet 을 상속 받아서 사용하고, 서블릿으로 동작한다.
  • DispatcherServlet -> FrameworkServlet -> HttpServletBean -> HttpServlet
• 스프링 부트는 DispatcherServlet 을 서블릿으로 자동으로 등록하면서 모든 경로( urlPatterns="/" )에 대해서 매핑한다.
  • 참고: 더 자세한 경로가 우선순위가 높다. 그래서 기존에 등록한 서블릿도 함께 동작한다.

요청 흐름

• 서블릿이 호출되면 HttpServlet 이 제공하는 serivce() 가 호출된다.
• 스프링 MVC는 DispatcherServlet 의 부모인 FrameworkServlet 에서 service() 를 오버라이드 해두었다.
• FrameworkServlet.service() 를 시작으로 여러 메서드가 호출되면서
  DispacherServlet.doDispatch() 가 호출된다.

지금부터 DispacherServlet 의 핵심인 doDispatch() 코드를 분석해보자. 최대한 간단히 설명하기 위해 예외처리, 인터셉터 기능은 제외했다.

DispacherServlet.doDispatch()

protected void doDispatch(HttpServletRequest request, HttpServletResponse response) throws Exception {

  HttpServletRequest processedRequest = request;
  HandlerExecutionChain mappedHandler = null;
  ModelAndView mv = null;

  // 1. 핸들러 조회
  mappedHandler = getHandler(processedRequest);
  if (mappedHandler == null) {
    noHandlerFound(processedRequest, response);
    return;
  }

  // 2. 핸들러 어댑터 조회 - 핸들러를 처리할 수 있는 어댑터
  HandlerAdapter ha = getHandlerAdapter(mappedHandler.getHandler());

  // 3. 핸들러 어댑터 실행 -> 4. 핸들러 어댑터를 통해 핸들러 실행 -> 5. ModelAndView 반환
  mv = ha.handle(processedRequest, response, mappedHandler.getHandler());

  processDispatchResult(processedRequest, response, mappedHandler, mv, dispatchException);
  }



private void processDispatchResult(HttpServletRequest request, HttpServletResponse response, HandlerExecutionChain mappedHandler, ModelAndView mv, Exception exception) throws Exception {

// 뷰 렌더링 호출
render(mv, request, response);
}



protected void render(ModelAndView mv, HttpServletRequest request, HttpServletResponse response) throws Exception {

  View view;
  String viewName = mv.getViewName();

  // 6. 뷰 리졸버를 통해서 뷰 찾기, 7. View 반환
  view = resolveViewName(viewName, mv.getModelInternal(), locale, request);

  // 8. 뷰 렌더링
  view.render(mv.getModelInternal(), request, response);
}

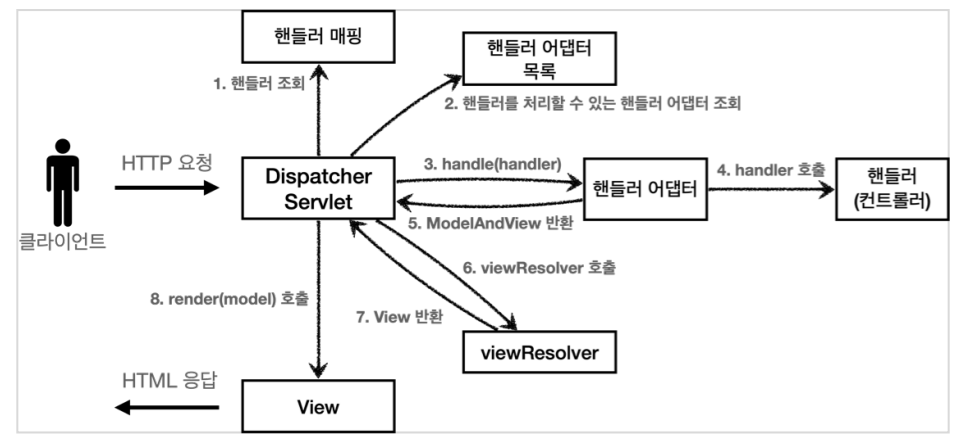

동작 순서

1. 핸들러 조회: 핸들러 매핑을 통해 요청 URL에 매핑된 핸들러(컨트롤러)를 조회한다.

2. 핸들러 어댑터 조회: 핸들러를 실행할 수 있는 핸들러 어댑터를 조회한다.

3. 핸들러 어댑터 실행: 핸들러 어댑터를 실행한다.

4. 핸들러 실행: 핸들러 어댑터가 실제 핸들러를 실행한다.

5. ModelAndView 반환: 핸들러 어댑터는 핸들러가 반환하는 정보를 ModelAndView로 변환해서 반환한다.

6. viewResolver 호출: 뷰 리졸버를 찾고 실행한다.
   JSP의 경우: InternalResourceViewResolver 가 자동 등록되고, 사용된다.

7. View 반환: 뷰 리졸버는 뷰의 논리 이름을 물리 이름으로 바꾸고, 렌더링 역할을 담당하는 뷰 객체를 반환한다.
   JSP의 경우 InternalResourceView(JstlView) 를 반환하는데, 내부에 forward() 로직이 있다.

8. 뷰 렌더링: 뷰를 통해서 뷰를 렌더링 한다.

인터페이스 살펴보기
스프링 MVC의 큰 강점은 DispatcherServlet 코드의 변경 없이, 원하는 기능을 변경하거나 확장할 수 있다는 점이다. 지금까지 설명한 대부분을 확장 가능할 수 있게 인터페이스로 제공한다.
이 인터페이스들만 구현해서 DispatcherServlet 에 등록하면 여러분만의 컨트롤러를 만들 수도 있다.

주요 인터페이스 목록
핸들러 매핑: org.springframework.web.servlet.HandlerMapping
핸들러 어댑터: org.springframework.web.servlet.HandlerAdapter
뷰 리졸버: org.springframework.web.servlet.ViewResolver
뷰: org.springframework.web.servlet.View

정리
스프링 MVC는 코드 분량도 매우 많고, 복잡해서 내부 구조를 다 파악하는건 어렵다. 따라서 해당 기능을 확장하거나 나만의 컨트롤러를 만드는 일은 거의 없다.

스프링 MVC는 수 많은 개발자들의 요구사항에 맞추어 기능을 확장했다. 그래서 우리가 필요로 하는 기능은 이미 다 구현되어 있다.

그래도 향후 문제가 생겼을시 동작방식을 알아두면 문제를 해결하기 수월해진다.
