link layer -> 물리적으로 인접한 node사이의 datagram 넘겨주는 것에 대한 책임을 가지고 있음.
layer-2 packet: frame
- application layer: message
- layer-4 transport layer: segment
- network layer: datagram
Service
1. framing & link access
- datagram을 frame 안에 넣기 -> header, trailer 추가
- 모든 node가 소통할 수 있음
- MAC address로 source, destination 구분
- reliable delivery
- flow control
: 송수신 node 간의 속도 조율 - error detection
- checksum 같은거 재전송 해줘 or 버려
- error correction
- receiver가 알아서 고침
- half-duplex, full-duplex
- half duplex는 physically same time에 동시 전송 안됨
Protocol
type
1. point-to-point
이더넷 스위치
2. broadcast
wireless: wifi, 4g/5g, satellite
AIR
=> 이러한 상황 땜에 간섭(collision) 발생
-> multiple access protocol: 어떻게 node들이 채널을 공유할지 알고리즘(언제 전송 할 수 있어유???)
어디에 있는가?
- NIC나 chip에 있음
interfaces communicating
1. sending side
- encapsulate: datagram을 frame에 담음
- error checking bits, reliable data(sequence num, ack num) transfer, flow control등을 담음
- receiving side
- error없나, 잘 왔나 체킹
- demux: upper layer로 보내기
MAC address
그전에 ip address라고 있는데요 32bit => 얘는 network layer의 identifier입니담 => link layer에서 사용못함
node간의 소통은 link layer를 통해서 이뤄짐 -> link layer가 서로를 구분할 identifier가 필요해짐
48-bit의 MAC address를 만들었다!
- unique함: 나만의 번호~
- locally 32-bit IP address가지고 있음 => 알다시피 same subnet끼리는 동일한 bit가 있는 부분이 있음
MAC address vs IP address
맥 주소는 안 바뀜
IP주소는 바뀔 수 있음 왜냐면 DHCP때문에(ch4)
그렇다면 어떻게 해야 MAC 주소를 알아낼 수 있을까??

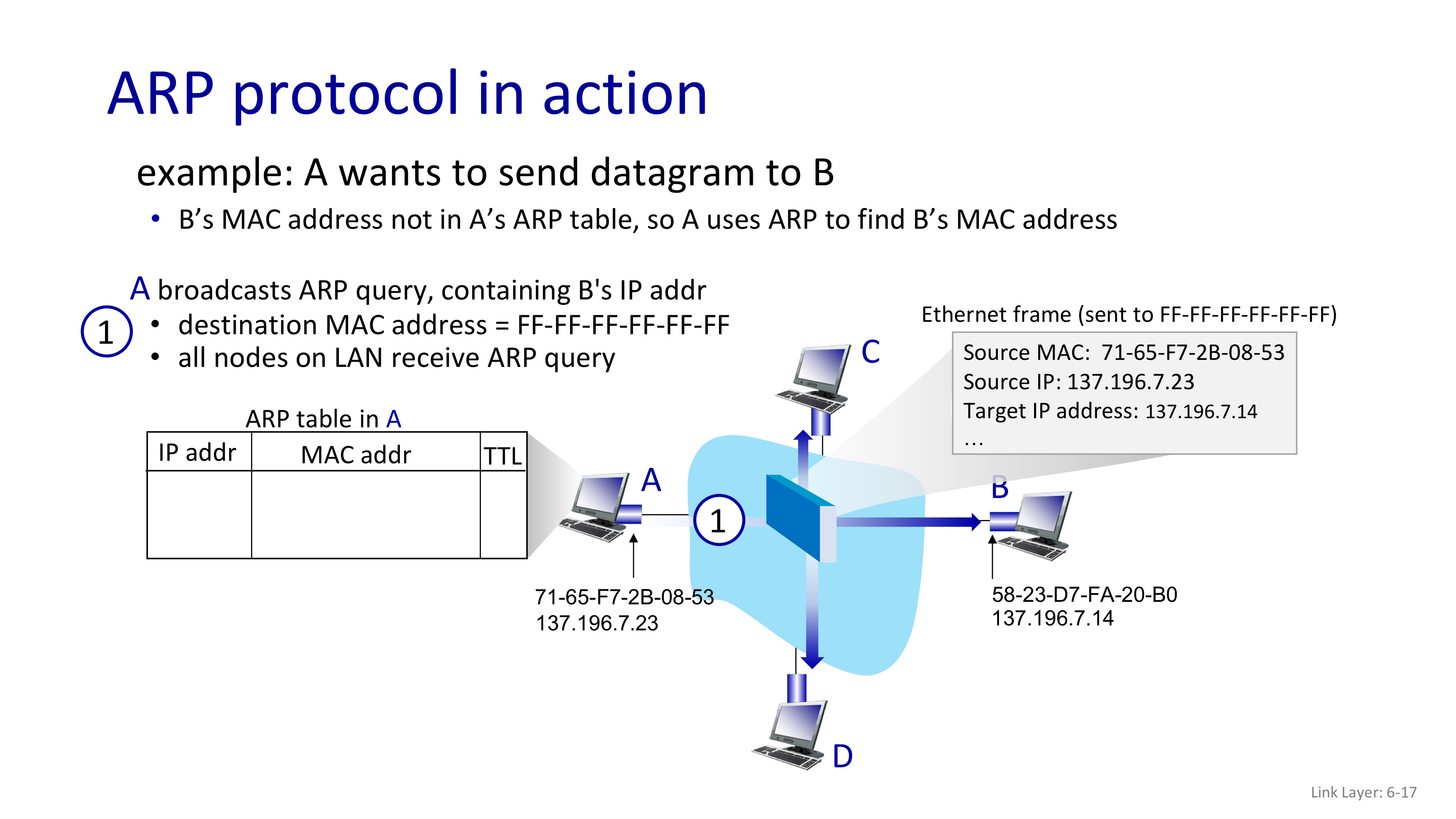

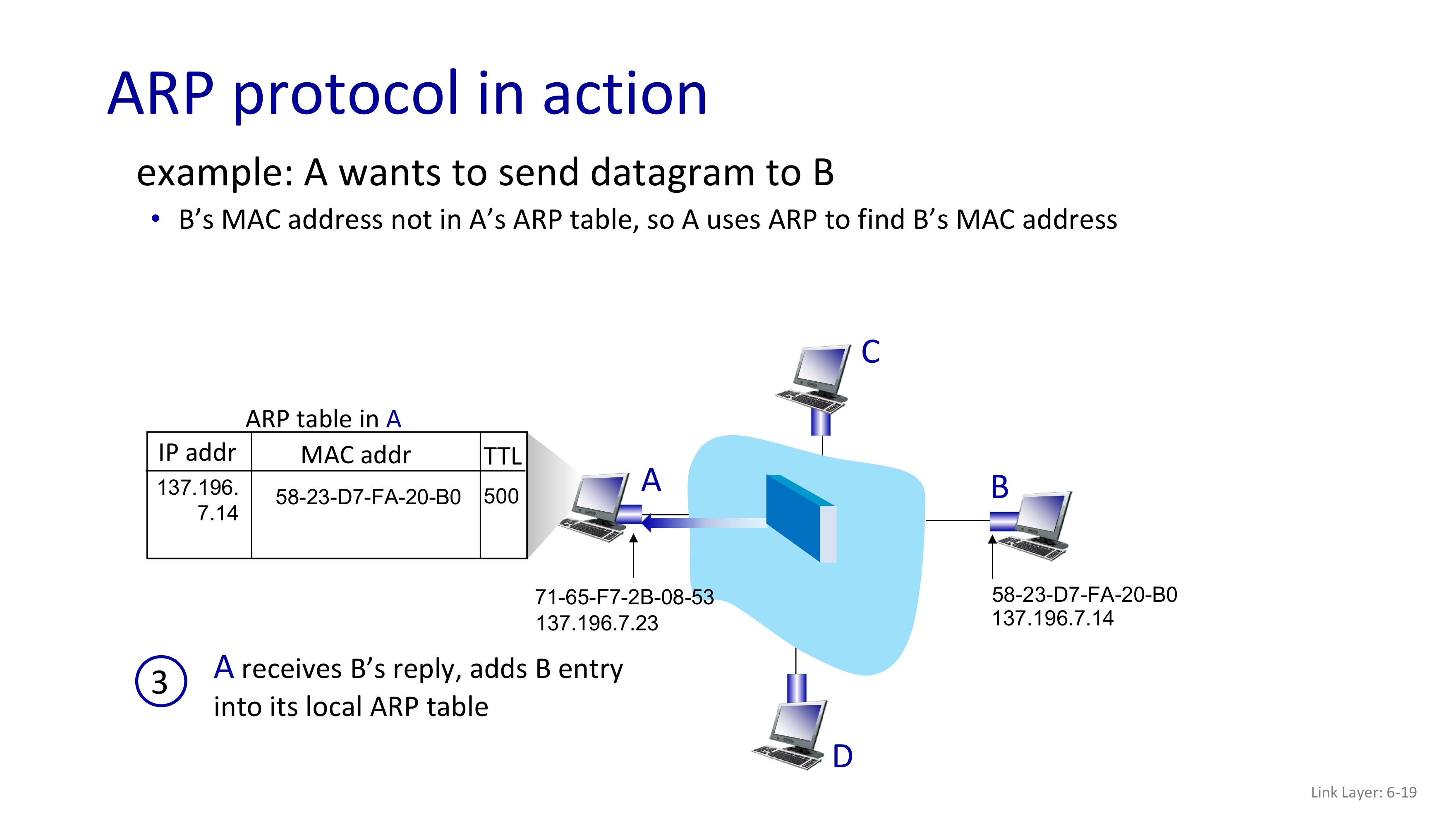

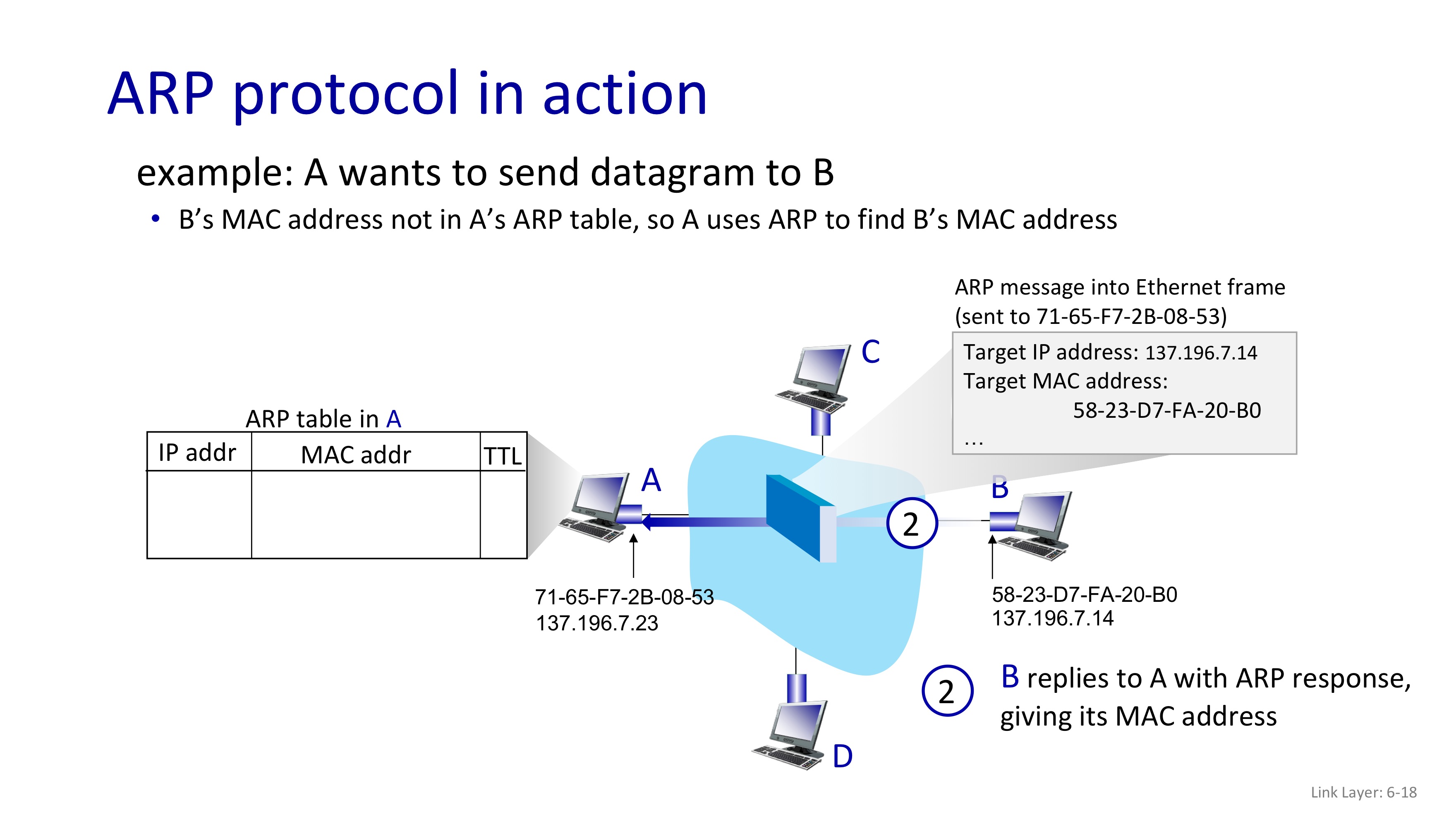

=> ARP: address resolution protocol
ip주소로 MAC 주소를 알아내자!

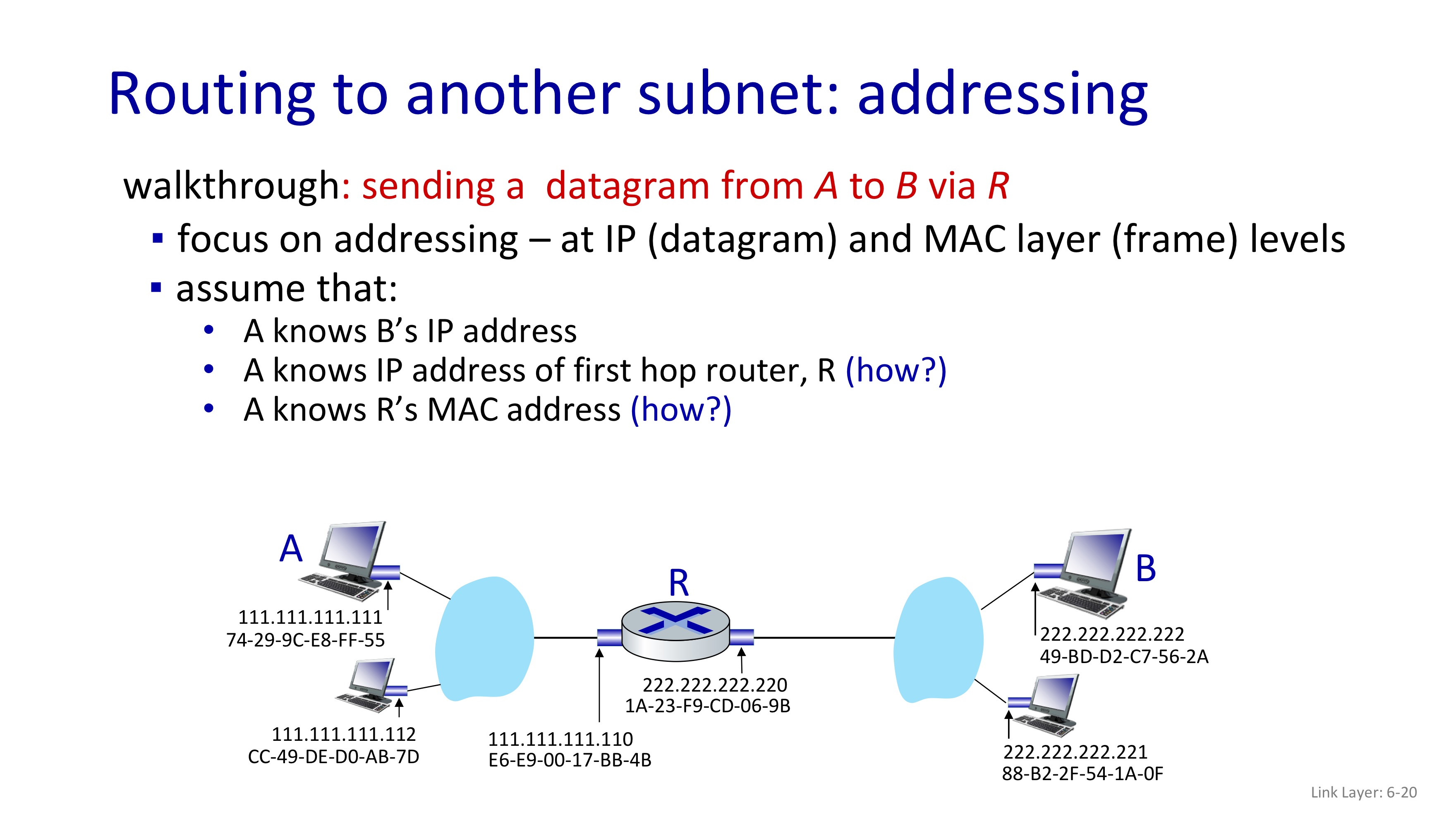

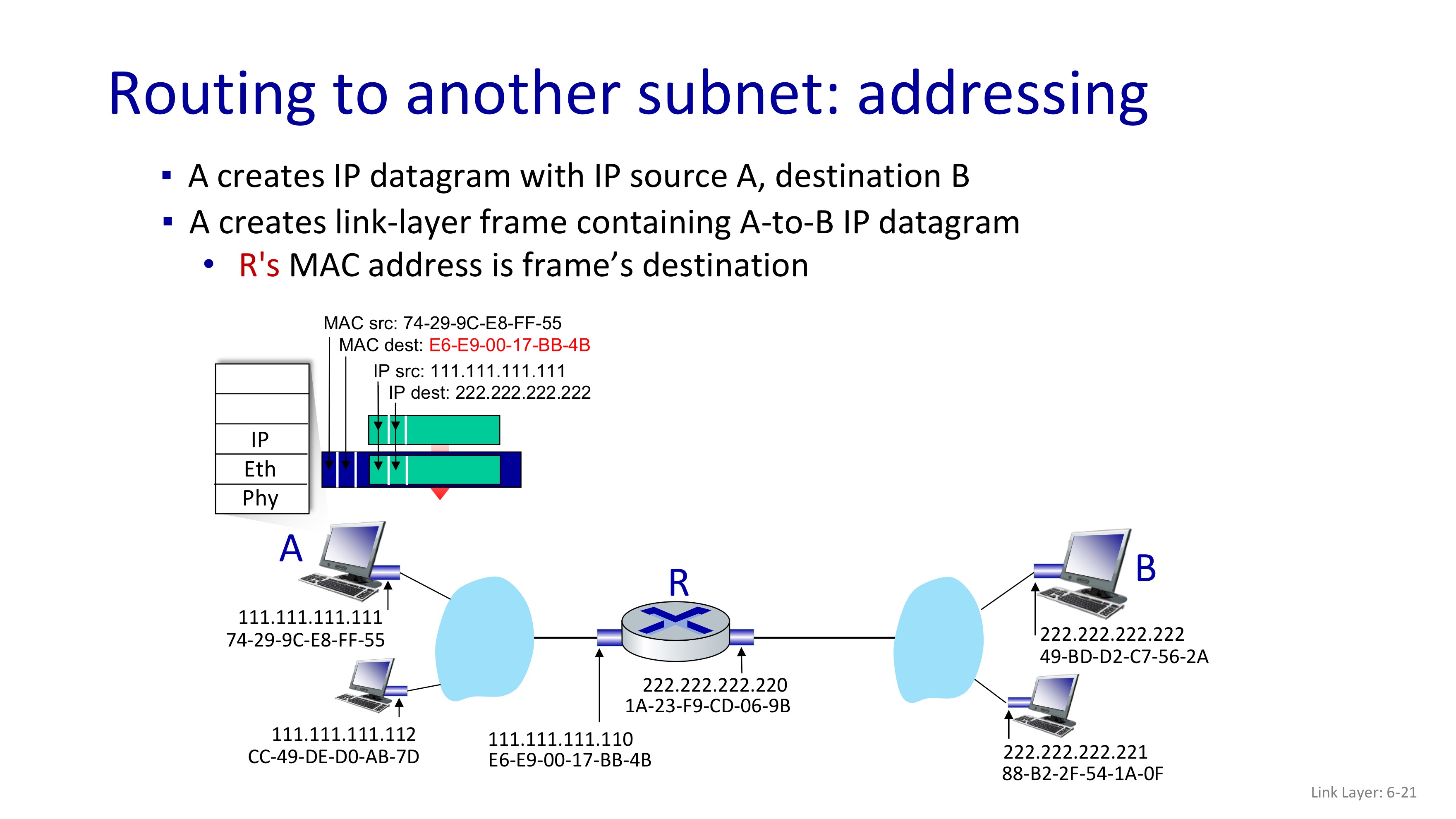

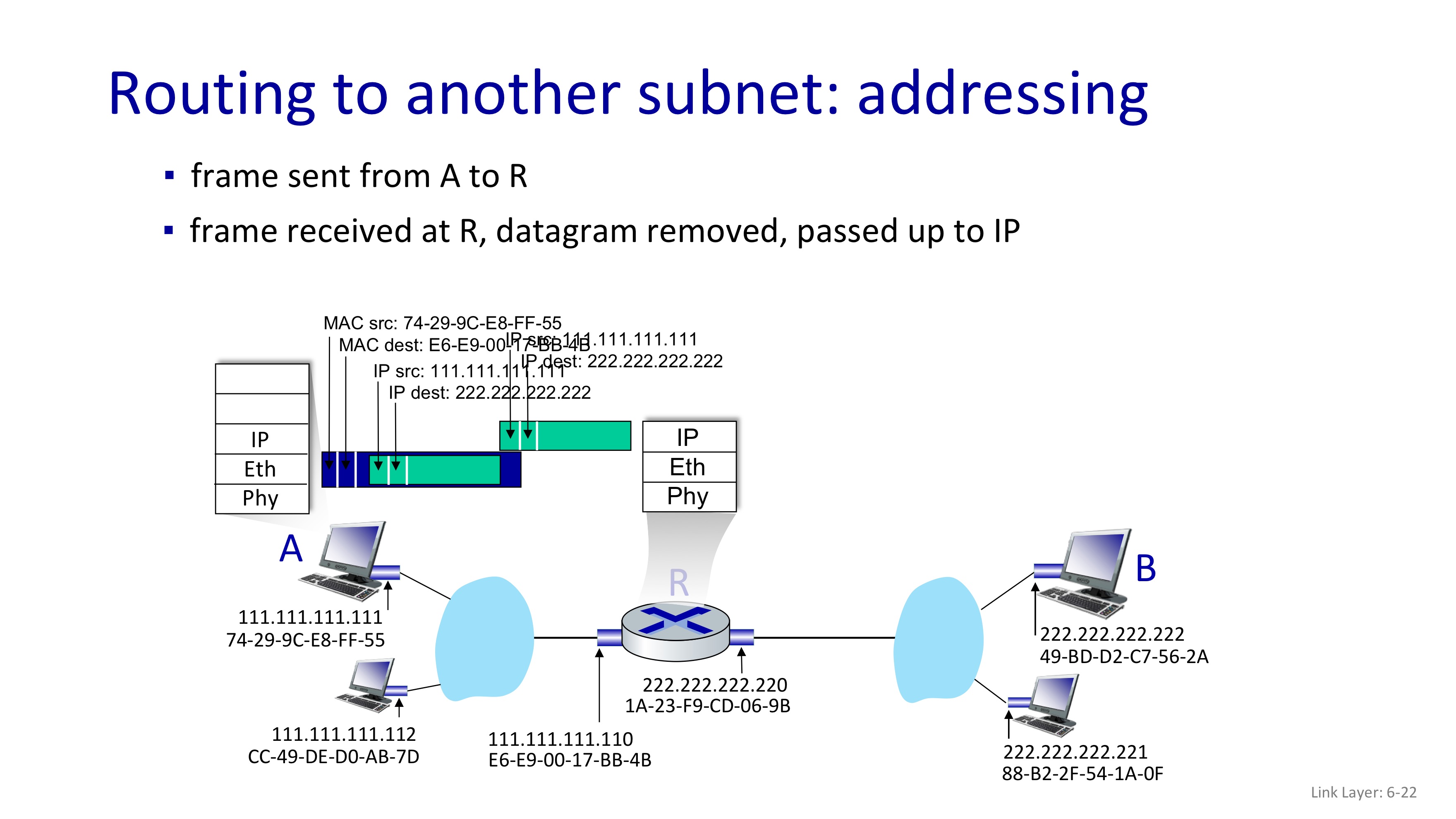

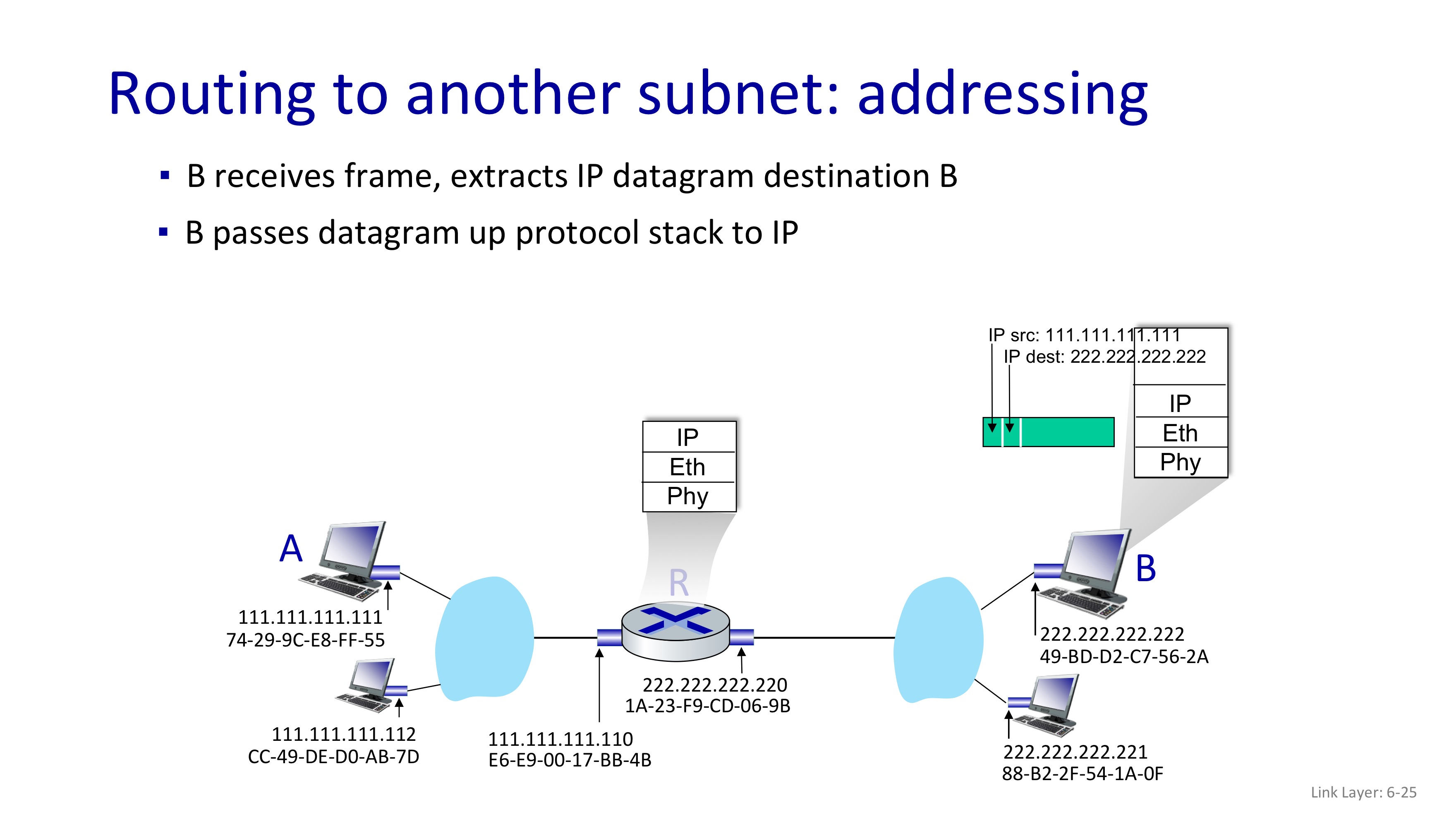

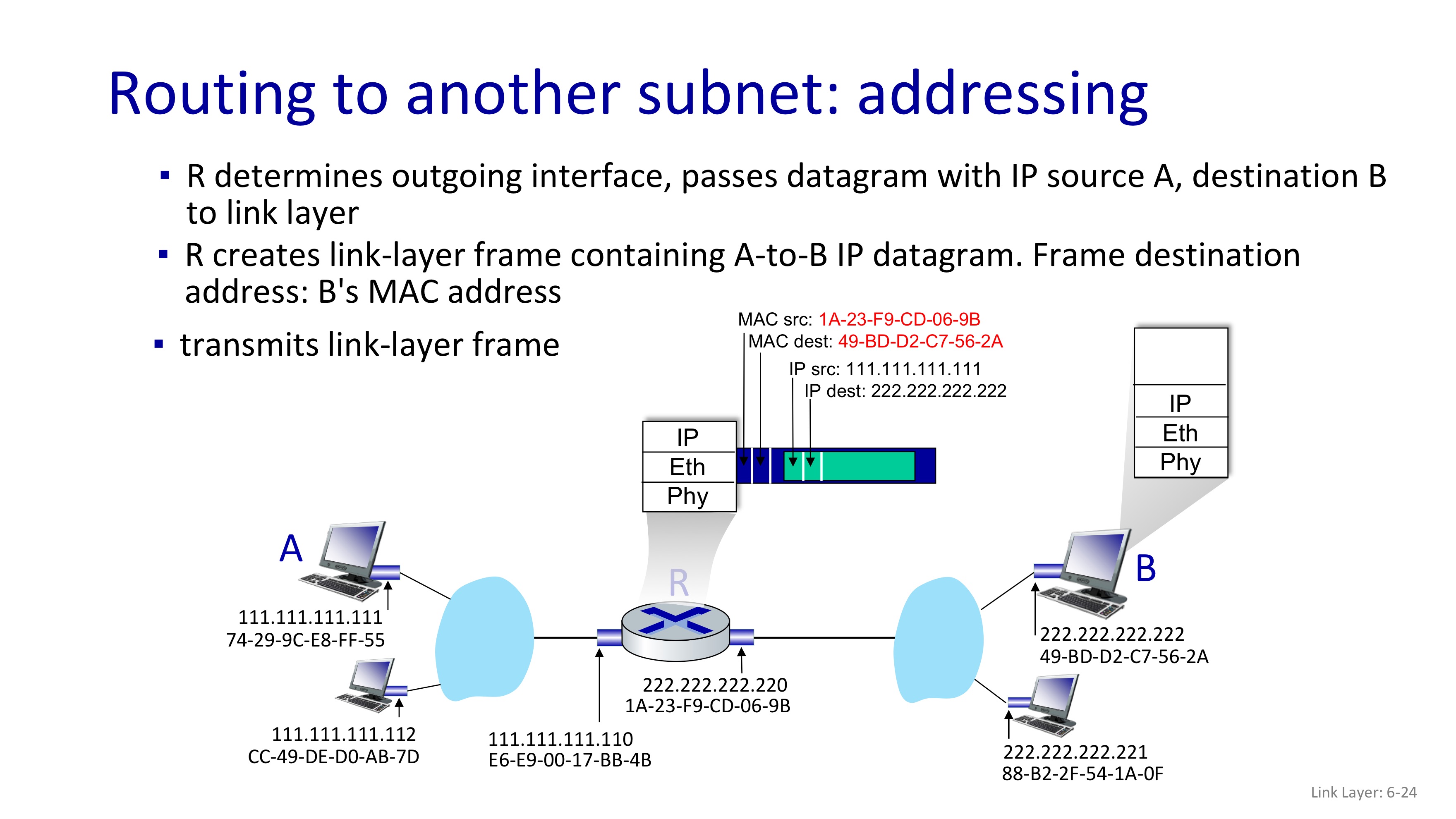

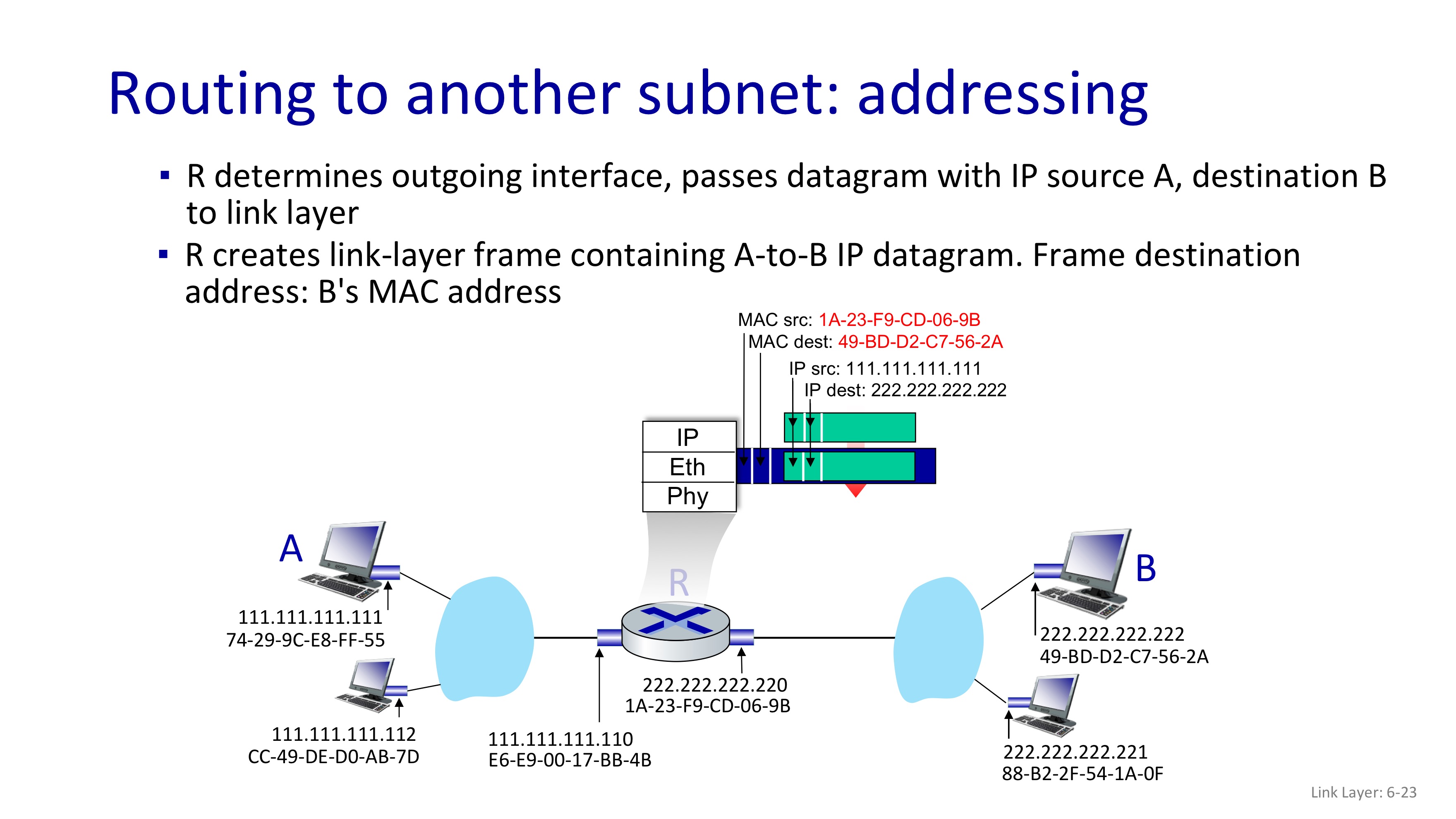

A 가 B's ip address를 아는 이유: DNS
A가 R의 first hop router's ip address를 아는 이유: DHCP
A가 R's MAC address를 아는 이유: ARP
Ethernet
LAN 기술이 사용된 최초!
단순
- bus
간섭 발생함 - switched
가운데에 스위치 두고 이더넷 프로토콜로 소통

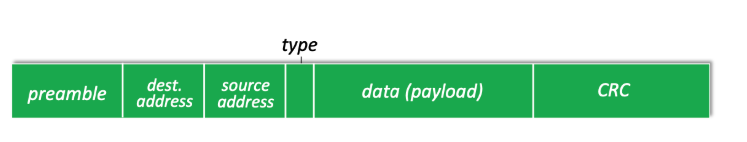

이더넷 프레임
1. preamble
ethernet frame 구분하기 위해서는 필요
10101010*7byte + 10101011:1byte = 8byte로 이뤄짐
상대와 비트 동기화 해야함
2. addresses
- source 6bytes
- destination 6bytes
=> MAC address
나한테 관련있음 받기 아니면 버리기
- type
: higher layer protocol - CRC
: 에러 있나~?
성격
1. unreliable: ACK, NACK 이런거 없어
그럼 어캄 -> TCP같은거 쓰던지..아니면 쩔 수 없음
2. connectionless: handshaking 필요 없음 NIC 사이에
Ethernet Switch
-
이더넷 프레임 store, forward 해줌
-
어디로 보내줘야할지 알고 있어서 보내줌
-
host들은 스위치의 존재를 모름 -> 몰라도 됨!! 마치..필요한 정보만 넘겨주듯 호스트들은 서로 소통하고 있다는 것만 알면 되지 스위치를 통해가지고 어쩌고..이럴 필요 없다는 것
-
어떻게 어디로 보내주는지 알지? = self learning
-
호스트들은 스위치가 직접적으로 나만의 연결 통로를 가짐!
-
각 입력 링크에 이더넷 프로토콜 사용 -> 충동 없음 주고 받기 한번에 가능
* 근데 이제 한 번에 다른 host에서 같은 host로 전송은 안됨
