배경

지난 시간에는 투두 리스트 앱을 배포하는데 사용된 쿠버네티스 워크로드 리소스들 중 가장 길었던 StatefulSets에 대해서 분석했다.

독립된 상태를 유지하는 리소스이기 때문에 mysql같은 데이터베이스 배포에 사용되며 크게 아래 사항들이 명세되었다.

1. 앱 실행에 필요한 베이스 이미지
2. 클러스터 내부 파드와 통신하기 위한 포트와 DNS 및 통신 프로토콜(TCP)
3. db 비밀번호와 같은 환경 변수들
4. 영구저장을 위한 volumeClaimTemplates
5. Pod 상태 관리 설정을 위한 Probe

이번에는 StatefulSets 이외 나머지 yaml 파일에 대해서 분석해보자.

PVC

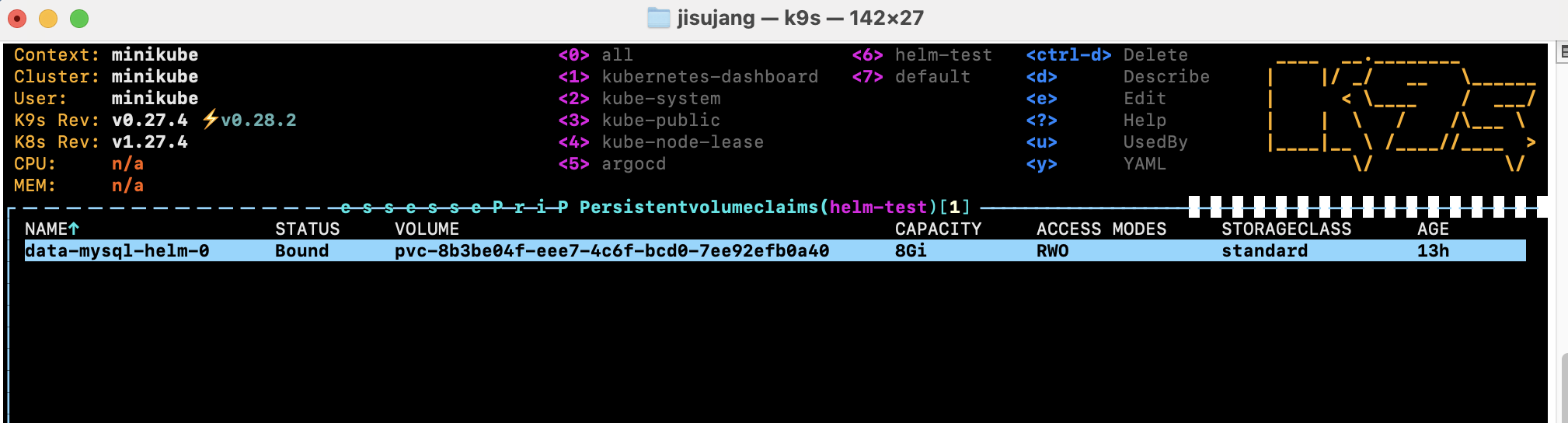

k9s를 사용하여 PVC를 검색해보자.

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  annotations:
    pv.kubernetes.io/bind-completed: "yes"
    pv.kubernetes.io/bound-by-controller: "yes"
    volume.beta.kubernetes.io/storage-provisioner: k8s.io/minikube-hostpath
    volume.kubernetes.io/storage-provisioner: k8s.io/minikube-hostpath
  creationTimestamp: "2023-12-05T15:25:15Z"
  finalizers:
  - kubernetes.io/pvc-protection
  labels:
    app.kubernetes.io/component: primary
    app.kubernetes.io/instance: mysql-helm
    app.kubernetes.io/name: mysql
  name: data-mysql-helm-0
  namespace: helm-test
  resourceVersion: "627801"
  uid: 8b3be04f-eee7-4c6f-bcd0-7ee92efb0a40
spec:
  accessModes:
  - ReadWriteOnce
  resources:
    requests:
      storage: 8Gi
  storageClassName: standard
  volumeMode: Filesystem
  volumeName: pvc-8b3be04f-eee7-4c6f-bcd0-7ee92efb0a40
status:
  accessModes:
  - ReadWriteOnce
  capacity:
    storage: 8Gi
  phase: Bound

pvc-8b3be04f-eee7-4c6f-bcd0-7ee92efb0a40 라는 PV로 claim한다고 명시 (이와 동일한 uid를 가지는 PV를 생성)
저장공간 8Gi, ReadWriteOnce로 요청

PV

파드별 PVC가 만들어졌으니 그를 바탕으로 PV가 만들어진다. PV 명세파일을 분석해보자. 핵심 내용은 아래와 같다.

호스트의 path: /tmp/hostpath-provisioner/helm-test/data-mysql-helm-0 에 볼륨 마운트
Claim한 PVC의 이름과 네임스페이스 명시
uid: PVC에서 요청한 것과 동일하게 생성

apiVersion: v1
kind: PersistentVolume
metadata:
  annotations:
    hostPathProvisionerIdentity: b3b2965f-b900-4ffd-956f-34e3191e33b5
    pv.kubernetes.io/provisioned-by: k8s.io/minikube-hostpath
  creationTimestamp: "2023-12-05T15:25:15Z"
  finalizers:
  - kubernetes.io/pv-protection
  name: pvc-8b3be04f-eee7-4c6f-bcd0-7ee92efb0a40
  resourceVersion: "627793"
  uid: 22d969c2-124d-439c-84b0-f062f50924f6
spec:
  accessModes:
  - ReadWriteOnce
  capacity:
    storage: 8Gi
  claimRef:
    apiVersion: v1
    kind: PersistentVolumeClaim
    name: data-mysql-helm-0
    namespace: helm-test
    resourceVersion: "627785"
    uid: 8b3be04f-eee7-4c6f-bcd0-7ee92efb0a40
  hostPath:
    path: /tmp/hostpath-provisioner/helm-test/data-mysql-helm-0
    type: ""
  persistentVolumeReclaimPolicy: Delete
  storageClassName: standard
  volumeMode: Filesystem
status:
  phase: Bound

Headless serivce

Headless Service는 외부 IP 주소가 할당되지않는 서비스이다.

Headless Service는 StatefulSet의 각 파드에 대한 개별적인 DNS 레코드를 제공한다. 이는 파드의 고유한 식별자에 따라 DNS 이름이 생성되어 클라이언트가 직접적으로 각 파드에 접근할 수 있게 해준다.

minikube로 앱을 배포할 때 외부와 통신을 가능하게 하기 위해 외부에 열어둘 포트와 트래픽을 라우팅할 컨테이너의 target port를 명시했다. 그를 통해 외부 트래픽을 랜덤한 파드에 배분하여 라우팅시킬 수 있었다. (로드 밸런싱)

로드밸런싱이 필요없고 일반적인 경우에 다른 파드에 db 연결을 제공하는 용도로 사용되어서 외부 IP가 필요없다. 그래서 Statefulsets은 headless service와 함께 배포된다.

apiVersion: v1
kind: Service
metadata:
  annotations:
    meta.helm.sh/release-name: mysql-helm
    meta.helm.sh/release-namespace: helm-test
  creationTimestamp: "2023-12-05T15:25:14Z"
  labels:
    app.kubernetes.io/component: primary
    app.kubernetes.io/instance: mysql-helm
    app.kubernetes.io/managed-by: Helm
    app.kubernetes.io/name: mysql
    app.kubernetes.io/version: 8.0.35
    helm.sh/chart: mysql-9.14.4
  name: mysql-helm-headless
  namespace: helm-test
  resourceVersion: "627775"
  uid: 678308c3-60d4-4019-b512-b7840157c270
spec:
  clusterIP: None
  clusterIPs:
  - None
  internalTrafficPolicy: Cluster
  ipFamilies:
  - IPv4
  ipFamilyPolicy: SingleStack
  ports:
  - name: mysql
    port: 3306
    protocol: TCP
    targetPort: mysql
  publishNotReadyAddresses: true
  selector:
    app.kubernetes.io/component: primary
    app.kubernetes.io/instance: mysql-helm
    app.kubernetes.io/name: mysql
  sessionAffinity: None
  type: ClusterIP
status:
  loadBalancer: {}

headless이기 때문에 clusterIP는 none
3306포트의 트래픽 수신하여 네임스페이스 내에 mysql 이라는 이름의 DNS로 라우팅

Deployment / Service

todo-app의 deployment 명세

rolling update 전략 명시: 최소 75% 파드를 가용가능하게 하고 추가 생성시 25%까지만 허용
환경변수로 mysql root 사용자, 비밀번호, 연결 database 설정
(Helm chart 기본 설정인 my_database로 설정)
컨테이너 개방 포트는 3000 (service에서 라우팅할 타겟포트)

apiVersion: v1
kind: Service
metadata:
  annotations:
    meta.helm.sh/release-name: mysql-helm
    meta.helm.sh/release-namespace: helm-test
  creationTimestamp: "2023-12-05T15:25:14Z"
  labels:
    app.kubernetes.io/component: primary
    app.kubernetes.io/instance: mysql-helm
    app.kubernetes.io/managed-by: Helm
    app.kubernetes.io/name: mysql
    app.kubernetes.io/version: 8.0.35
    helm.sh/chart: mysql-9.14.4
  name: mysql-helm-headless
  namespace: helm-test
  resourceVersion: "627775"
  uid: 678308c3-60d4-4019-b512-b7840157c270
spec:
  clusterIP: None
  clusterIPs:
  - None
  internalTrafficPolicy: Cluster
  ipFamilies:
  - IPv4
  ipFamilyPolicy: SingleStack
  ports:
  - name: mysql
    port: 3306
    protocol: TCP
    targetPort: mysql
  publishNotReadyAddresses: true
  selector:
    app.kubernetes.io/component: primary
    app.kubernetes.io/instance: mysql-helm
    app.kubernetes.io/name: mysql
  sessionAffinity: None
  type: ClusterIP
status:
  loadBalancer: {}
jisujang@Jisuui-MacBookPro ~ % kubectl get deployment todo-app -o yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  annotations:
    deployment.kubernetes.io/revision: "1"
    kubectl.kubernetes.io/last-applied-configuration: |
      {"apiVersion":"apps/v1","kind":"Deployment","metadata":{"annotations":{},"name":"todo-app","namespace":"helm-test"},"spec":{"replicas":3,"selector":{"matchLabels":{"app":"todo-app"}},"template":{"metadata":{"labels":{"app":"todo-app"}},"spec":{"containers":[{"args":["yarn install \u0026\u0026 yarn run dev"],"command":["sh","-c"],"env":[{"name":"MYSQL_HOST","value":"mysql-helm"},{"name":"MYSQL_USER","value":"root"},{"name":"MYSQL_PASSWORD","value":"OnOJGdH7Lv"},{"name":"MYSQL_DB","value":"my_database"}],"image":"jjrk/docker_tutorial","name":"node-app","ports":[{"containerPort":3000}],"workingDir":"/app"}]}}}}
  creationTimestamp: "2023-12-05T15:39:04Z"
  generation: 1
  name: todo-app
  namespace: helm-test
  resourceVersion: "629200"
  uid: 628d39d3-56fc-4c6a-9567-05e9c81aaa50
spec:
  progressDeadlineSeconds: 600
  replicas: 3
  revisionHistoryLimit: 10
  selector:
    matchLabels:
      app: todo-app
  strategy:
    rollingUpdate:
      maxSurge: 25%
      maxUnavailable: 25%
    type: RollingUpdate
  template:
    metadata:
      creationTimestamp: null
      labels:
        app: todo-app
    spec:
      containers:
      - args:
        - yarn install && yarn run dev
        command:
        - sh
        - -c
        env:
        - name: MYSQL_HOST
          value: mysql-helm
        - name: MYSQL_USER
          value: root
        - name: MYSQL_PASSWORD
          value: OnOJGdH7Lv
        - name: MYSQL_DB
          value: my_database
        image: jjrk/docker_tutorial
        imagePullPolicy: Always
        name: node-app
        ports:
        - containerPort: 3000
          protocol: TCP
        resources: {}
        terminationMessagePath: /dev/termination-log
        terminationMessagePolicy: File
        workingDir: /app
      dnsPolicy: ClusterFirst
      restartPolicy: Always
      schedulerName: default-scheduler
      securityContext: {}
      terminationGracePeriodSeconds: 30
status:
  availableReplicas: 3
  conditions:
  - lastTransitionTime: "2023-12-05T15:39:04Z"
    lastUpdateTime: "2023-12-05T15:39:26Z"
    message: ReplicaSet "todo-app-85fff4bf6" has successfully progressed.
    reason: NewReplicaSetAvailable
    status: "True"
    type: Progressing
  - lastTransitionTime: "2023-12-06T01:17:42Z"
    lastUpdateTime: "2023-12-06T01:17:42Z"
    message: Deployment has minimum availability.
    reason: MinimumReplicasAvailable
    status: "True"
    type: Available
  observedGeneration: 1
  readyReplicas: 3
  replicas: 3
  updatedReplicas: 3

Service

서비스는 파드를 외부에 노출시키는 객체이다.(파드는 일반적으로 deployment를 통해서 배포되지만 개별적으로 따로 명세해서 배포할 수 있기도 하다)따라서 명세 정보에서 핵심 사항들은 아래와 같다.

외부에 개방되는 포트는 80, 80번 포트로 수신되는 트래픽을 컨테이너의 3000포트로 라우팅
트래픽 수신 후 todo-app 이름의 컨테이너를 찾아 라우팅
로드 밸런싱 설정
node Port는 30972로 할당

** nodePort는 클러스터 외부에서 직접 접근할 때 사용되는 포트이며, 클라이언트는 로드 밸런서의 IP 주소와 nodePort를 통해 Service로 요청을 보낼 수 있다. 이후 요청은 로드 밸런서를 통해 적절한 파드로 분산되어 처리된다. (외부 로드밸런서를 사용할 경우에 사용)

apiVersion: v1
kind: Service
metadata:
  annotations:
    kubectl.kubernetes.io/last-applied-configuration: |
      {"apiVersion":"v1","kind":"Service","metadata":{"annotations":{},"name":"todo-app","namespace":"helm-test"},"spec":{"ports":[{"port":80,"protocol":"TCP","targetPort":3000}],"selector":{"app":"todo-app"},"type":"LoadBalancer"}}
  creationTimestamp: "2023-12-05T15:39:04Z"
  name: todo-app
  namespace: helm-test
  resourceVersion: "628522"
  uid: bd2f46ed-b1ce-40f6-954e-51723b9b8b8b
spec:
  allocateLoadBalancerNodePorts: true
  clusterIP: 10.101.64.212
  clusterIPs:
  - 10.101.64.212
  externalTrafficPolicy: Cluster
  internalTrafficPolicy: Cluster
  ipFamilies:
  - IPv4
  ipFamilyPolicy: SingleStack
  ports:
  - nodePort: 30972
    port: 80
    protocol: TCP
    targetPort: 3000
  selector:
    app: todo-app
  sessionAffinity: None
  type: LoadBalancer
status:
  loadBalancer: {}
