건축구조

구조적으로 안전한 건축물의 골조 일체

• 건축물의 3요소 (구조, 기능, 미) 中 가장중요

구조 명칭

기초

건축물 하중을 지탱하고 지반에 고정, 안정시키기 위한 하부 구조물

바닥

층을 구분하며 수직하중을 받는 평면적인 구조 부분 / 철근콘크리트 구조에서는 바닥 슬래브(slab)라고 함

기둥

상부 하중을 하부로 전달하는 수직 구조재

벽

외부-내부 / 내부-내부를 구분하는 수직 구조재 / 내력벽, 비내력벽으로 구분

보

기둥에 연결한 수평구조재 / 상부와 지붕 하중을 기둥에 전달

지붕

눈, 비, 햇볕 등 외부 환경으로부터 건축물을 보호하는 덮개

---

건축구조 분류

구조형식에 의한 분류

가구식 구조

긴 부재를 끼워 맞추거나 조립하여 골조를 만드는 구조

나무 구조 / 철골 구조

가구식 구조에 대한 설명으로 옳은 것은?

1. 개개의 재료를 접착제를 이용하여 쌓아 만든 구조
2. 목재, 강재 등 가늘고 긴 부재를 접합하여 뼈대를 만드는 구조 <<<
3. 철근콘크리트구조와 같이 전 구조체가 일체가 되도록 한 구조
4. 물을 사용하는 공정을 가진 구조

조적식 구조

구조 주체를 돌, 벽돌, 블록을 쌓아서 만든 구조

돌구조 / 벽돌구조 / 블록구조

• 내구성이 우수하지만 지진 등 횡력에 취약

일체식 구조

골조를 이루는 주요 구조체를 하나의 일체로 구성한 구조

철근 콘크리트 구조

공법에 의한 분류

건식 구조

공사에 물을 사용하지 않는 건축 공법

나무 구조 / 철골 구조

• 공사 기간이 짧다

습식 구조

공사에 물을 사용하는 공법

벽돌 구조 / 철근 콘크리트 구조

• 공사 기간이 길다

조립식 구조

기초, 기둥, 벽, 바닥, 보 등을 공장에서 생산하여 현장에서 조립하는 공법

• 장점 : 대량생산이 가능하며, 공사비가 적게 들고, 기계 장비를 사용하여 공사 기간이 단축된다
• 단점: 조립하므로 접합되는 부분이 일체화 되기가 어렵다. 공장에서 생산하므로 자재 운송 및 공급반경에 한계가 있다

재료에 의한 분류

목구조

구조체 재료에 나무를 사용

• 주택이나 소형 건축물

벽돌/돌/블록구조

구조체 재료를 벽돌, 돌, 블록으로 사용

철골구조

구조체 재료를 철골로 구성하는 구조 / 리벳, 볼트, 용접 등으로 접합하여 조립

• 철큰콘크리트에 비해 가볍 // 내화성 부족 => 값비싼 내화피복 필요

  일반철골구조

• 형강, 강판, 평강 등의 강재(H-BEAM 등)를 리벳이나 볼트,용접 등으로 접합하여 조립한 것을 주요한 뼈대로 한 구조
• 빌딩 같은 큰 규모에 사용
• 경량철골에 비해 기초공사, 자재비, 장비비, 인건비등이 비쌈

경량철골구조

• 약 1.5~3mm 두께의 철골을 사용 / 파이프, C형 찬넬, LEB자재 등
• 주택, 창고, 공장, 농장시설 등에 사용
• 자재 성능에 비해 저렴

철근 콘크리트구조; RC 구조

구조체 재료를 철근과 콘크리트를 사용

• 일반적으로 도심에서 가장 많이 이용
• 콘크리트의 인장응력 약점을 천근이 보완
• 내구성 / 내화 / 내진 성능 좋음
• 강도에 비해 자중이 커 => 중고층 건물에서는 그 자중을 지지 하기 위해 아래층의 보나 기둥의 단면이 커야 / 유효면적 작아지는 문제

철골 콘크리트구조; SC 구조

철골 중심으로 그 주위에 콘크리트 넣어 단일체로 만든 구조

• 철근콘크리트구조 - 철골구조의 중간적 구조법 - 철골의 내화성 극복, 철콘의 무거운 결점 보완

철골 철근 콘크리트구조; SRC 구조

구조체 재료를 철골, 철근, 콘크리트로 구성하는 구조

• 철골 중심으로 철근, 콘크리트로 보강해 만든 구조
• 내진성 ▲
• 10층 이상의 고층 건물, 대규모 건축물에 사용

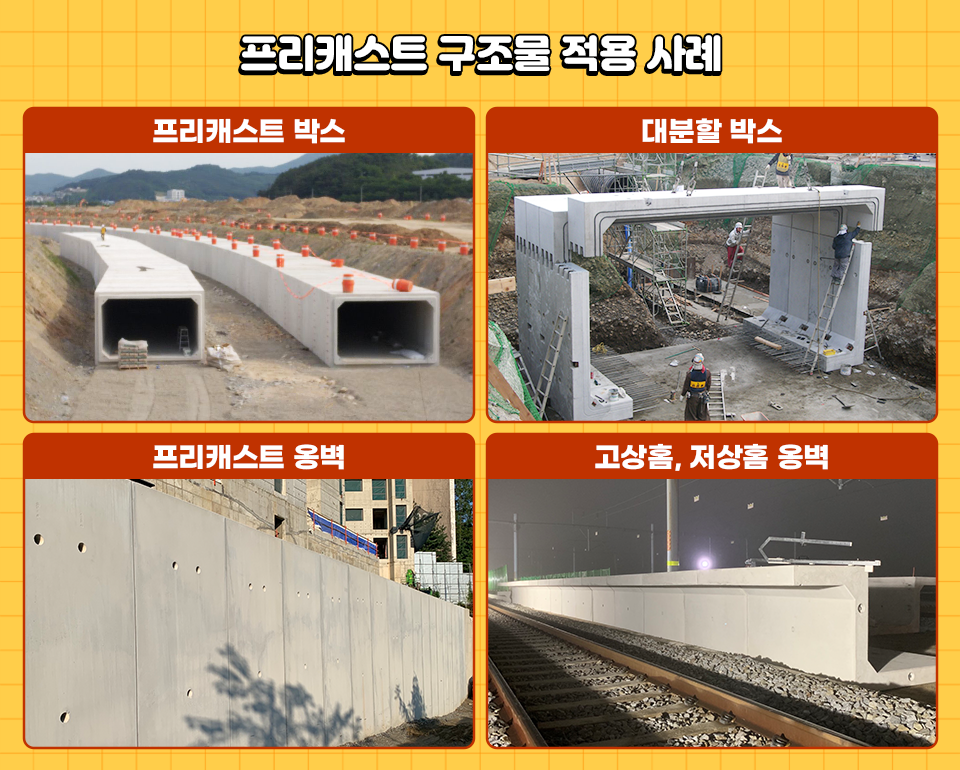

PC 구조

미리 공장에서 철근콘크리트 구조의 기둥, 벽, 보 등을 미리 만들어 운반-조립

• 접속부위의 누수 및 소음 등의 차자 발생을 고려하여 정밀시공 요함

---

구조법

벽식구조

벽체와 슬라브로 이루어진 구조 (우리나라 주택, 아파트)

• 주택에선 공간 분할하는 내벽의 벽체를 이용해 지붕이나 윗층 지지


라멘구조

기둥-보로 이루어진 구조 (상가, 빌딩)

• 내부에 벽체가 없어 공간 활용도 ▲
• 벽식에 비해 방음 ▲

플랫슬라브구조

외벽에만 기둥-보가 있는 구조 (외국 고층 아파트)

돔구조

반구 형태 (천문대)

셸구조

두께가 얇은 곡면형태의 판으로 형성된 구조형식

• 곡률을 가진 얇은 판으로 면에 분포되는 하중을 면 내력으로 전달시켜 지지하는 구조
• 시드니 오페라 하우스와 같은 큰 건물의 지붕구조 등으로 쓰이는 구조체

다음 구조형식 중 셸구조인 것은?

 1.	잠실 운동장
 2.	파리 에펠탑
 3.	서울 월드컵 경기장
 4.	시드니 오페라 하우스  <<<

• 상암동월드컵경기장 : 막구조

막구조

하중전달과 지지방법에 따른 막구조의 종류

• 골조막구조 - 막의 무게를 골조가 지지하는 구조
• 현수막구조 - 막의 무게를 케이블로 당겨지지 하는 구조
• 공기막구조 - 막의 형태를 공기압으로 유지시키는 구조
• 하이브리드 막구조 - 골조, 현수, 공기막구조를 복합적으로 사용하는 구조

막구조에 대한 설명으로 틀린 것은?

1. 넓은 공간을 덮을 수 있다.
2. 힘의 흐름이 불명확하여 구조해석이 난해하다.
3. 막재에는 항시 압축응력이 작용하도록 설계하여야 한다. <<<
4. 응력이 집중되는 부위는 파손되지 않도록 조치해야 한다.

공기막 구조

송풍에 의한 내압으로 외기압보다 약간 높은 압력을 주고, 압력에 의한 장력으로 공간 및 구조적인 안정성을 추구한 건축구조는?

1. 절판 구조
2. 공기막 구조 <<<
3. 셸 구조
4. 현수 구조

현수 구조

바닥 등의 슬래브를 케이블로 매단 특수구조는?

1. 공기막 구조
2. 현수 구조 <<<
3. 커튼월 구조
4. 쉘 구조

---

각 구조 장단점

목 구조

장점

• 가볍고 가공이 쉽다
• 건식 구조로 공사 기간이 짧다
• 나무 고유의 무늬와 색으로 외관이 아름답다

단점

• 충해, 부패, 화재에 의한 피해가 크다
• 강도와 내구력이 좋지 않음
• 큰 부재를 얻기 어렵다

벽돌, 돌, 블록 구조; 조적식 구조

장점

• 벽돌 구조 - 내구성과 방화성이 우수
• 돌구조 - 내구성이 우수하고 외관이 웅장
• 블록 구조 - 공사비가 저렴하며 단열과 방음 성능이 우수

단점

• 횡력에 대한 저항력 약해 지진에 취약
• 재료 간의 접착을 사용한 쌓기 구조라 균열이 발생하기 쉽다
  돌 구조는 재료가 비싸며 시공이 어려워 공사 기간이 길다

철근 콘크리트 구조; RC구조, 일체식 구조

장점

• 내구, 내화, 내진적으로 우수
• 부분적으로 보강할 수 있음
• 설계가 자유롭고 유지보수하기 쉽다

단점

• 자체 무게가 무겁고 습식 공법이라 공사 기간이 길다
• 균일하게 시공하기 어렵다.

  철근콘크리트 내진벽의 배치에 관한 설명으로 옳지 않은 것은?

  1. 위ㆍ아래층에서 동일한 위치에 배치한다.
  2. 균형을 고려하여 평면상으로 둘 이상의 교점을 가지도록 배치한다.
  3. 상부층에 많은 양의 벽체를 설치한다. <<<
  4. 하중을 고르게 부담하도록 배치한다.

철골 구조; 강구조

장점

• 건식 공법으로 공사 기간이 짧다
• 장스팬 설계가 가능해서 넓은 공간을 구성할 수 있다
• 해체하기 쉽다

단점

• 강재를 사용해서 공사비가 비싸다
• 내화성이 떨어져 화재에 취약

철골철근콘크리트 구조

장점

• 대규모 공사에 적합
• 내구성, 내화성, 내진성이 우수

단점

• 시공이 복잡해 공사 기간이 길다
• 공사비 비싸다

---

기초 | 지정

기초

• 기둥, 벽, 바닥 등 상부 하중을 받아 지반으로 전달
• 건축물의 안정을 위한 최하층 구조

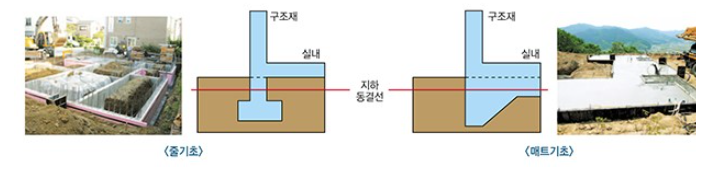

줄 기초; 연속 기초

• 조적식 구조에 많이 사용
  • 벽체 따라 연속되게 상부 구조 받치는 구조
  • 기초판 두께는 20cm 이상
  • 밑창 콘크리트 두께는 5cm
  • 공정 많고 복잡, 인력 소모 큼 => 매트기초보다 공사 기간 길고 비용도 더 ▲

독립 기초

• 하나의 기둥을 하나의 기초판으로 받치는 구조

온통 기초; 매트 기초

• 건축물 하부 전체 or 지하실 공간을 모두 콘크리트판으로 만드는 기초
  • 지반이 약하거나 / 기초판 넓이가 커야 할 경우 사용
  • 주택바닥면 전체 모양대로 콘크리트 타설하여 시공 => 부동침하에 유리
    • 부동침하 : 기초지반이 내려앉아 구조물의 여러 부분이 불균등하게 침하하는 현상
  • 지하 동결선을 지키고자 깊게 팔 수록 소모되는 자재 양 늘어나 비용 ▲

복합 기초

• 2개 이상의 기둥을 하나의 기초판으로 받치는 기초

잠함 기초; 케이슨 기초

• 원통이나 사각형 통을 만들어 내부 흙을 파낸 후 가라앉혀 콘크리트를 부어 만드는 기초
  • 교량 등에 사용

지정

기초를 받쳐 지탱하는 구조물

• 기초와 지반의 지지력을 보강

[얕은 지정]

밑창 콘크리트 지정

잡석 지정 등 기초 위에 상부 기초의 위치를 표시하기 위해 먹을 매기는 부분 / 5cm정도 무근 콘크리트를 타설한 지정 (=버림콘크리트)

모래 지정

연약 지반에서 건물 하중이 가벼울 때 사용 / 기초 바닥에 모래를 다져넣어 지반을 보강

자갈 지정

자갈을 5cm 내외로 깔고 / 래머 등으로 다져넣어 지반을 보강

잡석 지정

배수나 방습 처리를 위해 20cm 내외로 둥근 돌을 세워 깔고 / 자갈로 다져넣어 지반을 보강

[말뚝지정]

말뚝 직경의 2.5배 이상 간격을 두어 설치한다.

나무 말뚝지정

기성 콘크리트 말뚝 지정; 철근 콘크리트 말뚝

제자리 콘크리트 말뚝 지정; 현장타설 말뚝

철제 말뚝 지정; 강제 말뚝

---

---

목구조

장점

• 가볍 / 가공 EZ
• 건식구조 - 공사 기간이 짧음▼
• 나무 고유 무늬와 색 - 외관 美

단점

• 충해 / 부패 / 화재에 의한 피해 큼▲
• 강도 / 내구력 ▼
• 큰 부재 얻기 어렵 ▼

크게 >> 지붕 / 벽 / 마루 / 계단 <<으로 나뉨

지벽마계

---

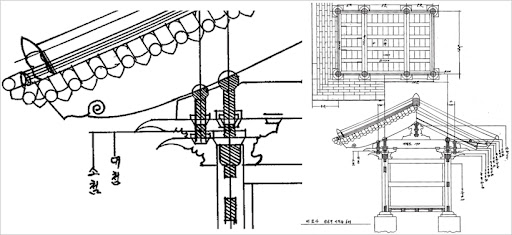

목구조 지붕

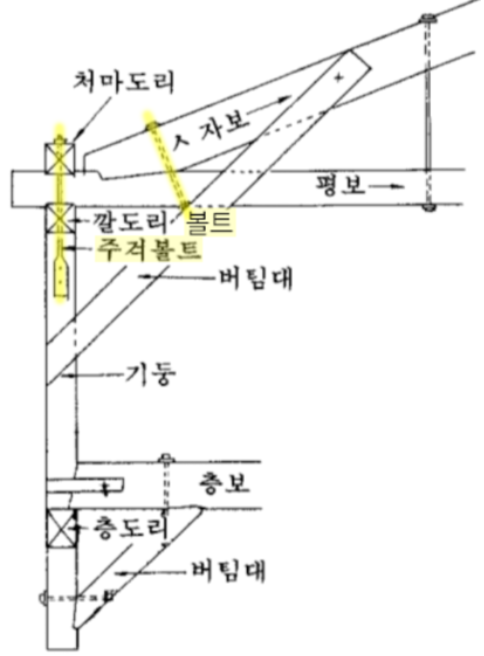

절충식 지붕틀 | 왕대공 지붕틀

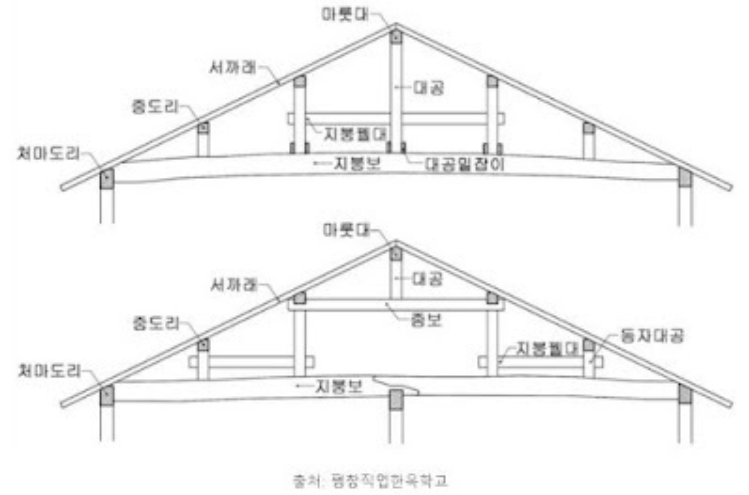

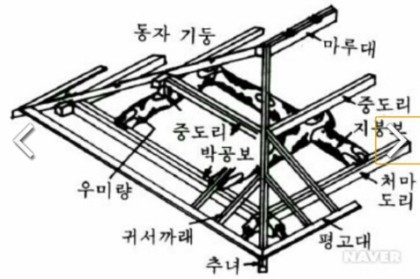

절충식 지붕틀 : 비교적 단순한 소규모지붕틀

• 대공(&동자기둥) 간격 90cm 이상
• 지붕보 배치간격 1.8~2m
• 우미량 : 절충식 모임 지붕틀의 짧은 보 (소꼬리 닮음)

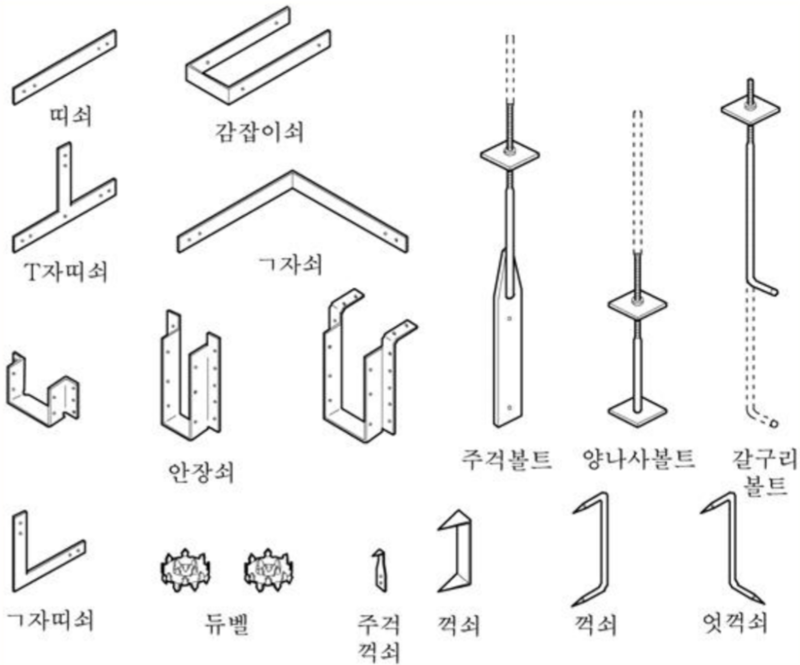

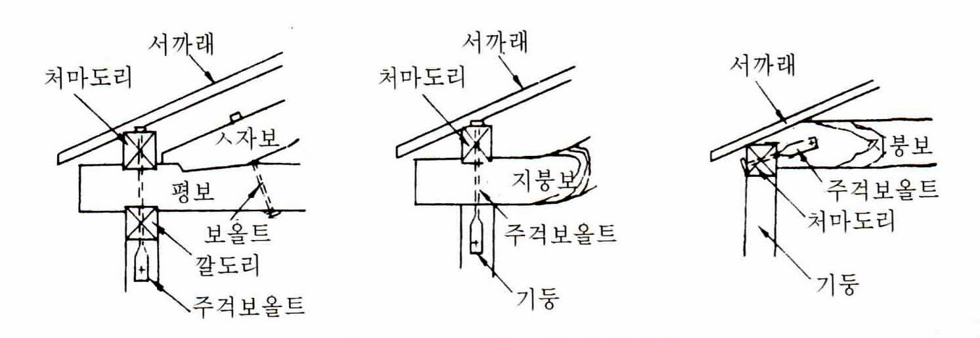

• 기둥 - 처마도리의 접합 철물 => 주걱볼트
• 우미량이 받치고 있는 부재 => 동자기둥
  * 동자기둥

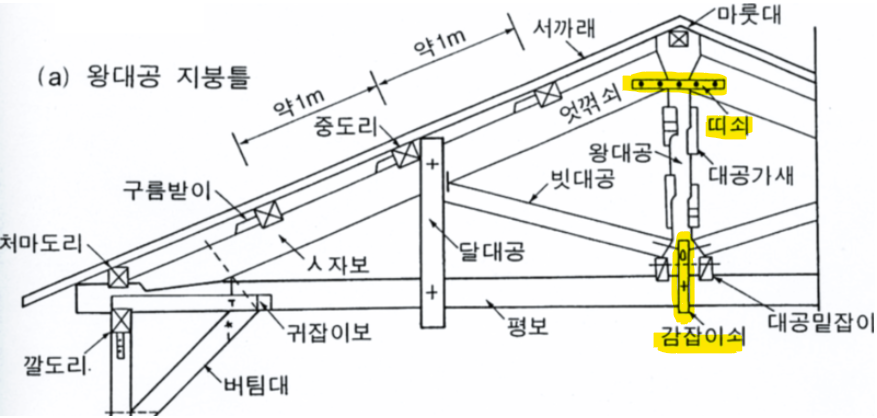

왕대공 지붕틀 : 부재를 삼각형으로 짜서 만든 것 / 비교적 규모가 큼

• 양식 지붕틀은 삼각형 트러스 형태를 가지므로 절충식 지붕틀보다 역학적으로 튼튼
• 평보 / ㅅ자보 / 빗대공 / 달대공 / 왕대공 (지붕보는 절충식 구조)
• 왕대공 지붕틀 부재중 단면이 큰 순서
  ㅅ자보 > 평보 > 빗대공 > 달대공
  - 시평빗달
  - -시달!-

• 부재 치수
  • 서까래 45 x 60
  • 깔도리 90 x 100
  • 평보 150 x 180

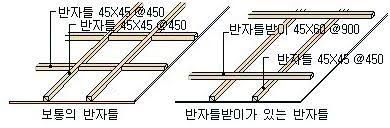

  • 반자틀 45 x 45
• 압축재 - ㅅ자보 / 빗대공 (경사부재)
• 인장재 - 평보 / 왕대공 / 달대공 (수평 or 수직재)

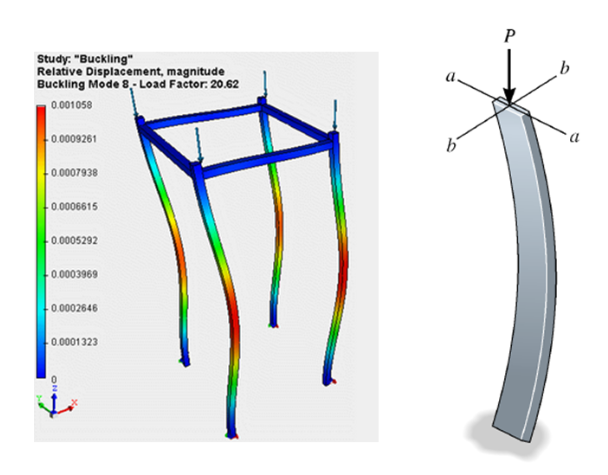

  • 압축재는 좌굴 때문에 굵음 // 인장재는 가늚
• 중도리 : 서까래를 받아 지붕의 하중을 지붕틀에 전한는 수평재 / 중도리 받쳐주는 것은 ㅅ자보
• 인장맞춤 : 평보 - ㅅ자보의 맞춤

목조 왕대공 지붕틀에서 압축력과 휨모멘트를 동시에 받는 부재는?

1. 빗대공

2. 왕대공
3. ㅅ자보 <<<
4. 평보

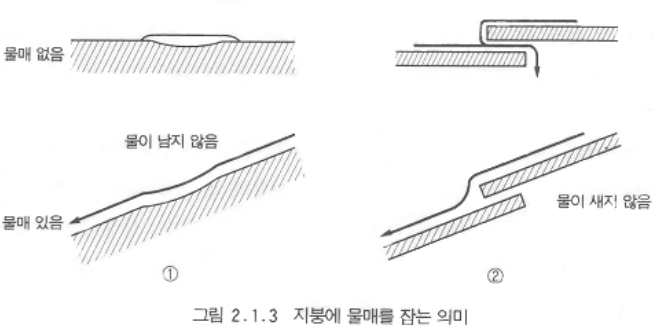

물매 | 처마

• 물매 : 경사

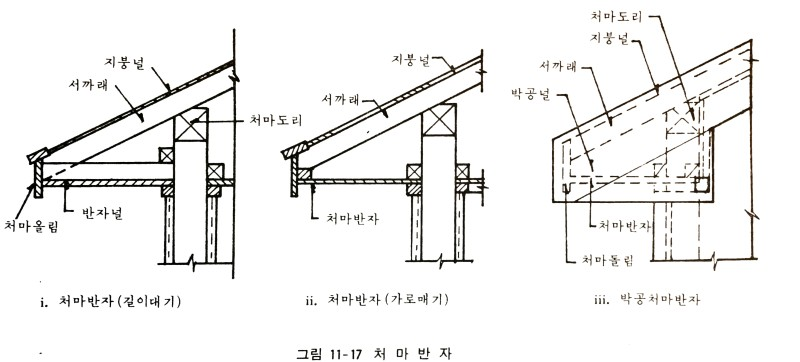

• 처마 : 비, 햇빛 등을 막기 위해 튀어나온 부분

---

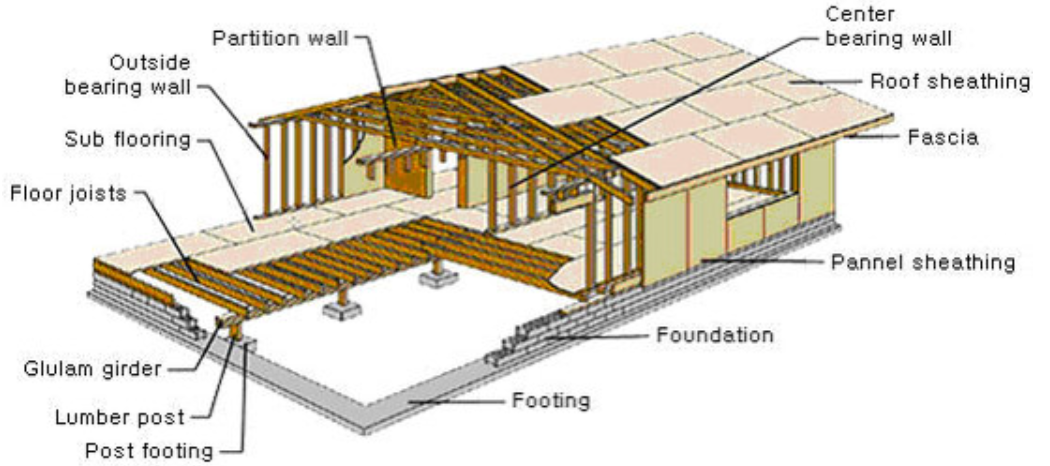

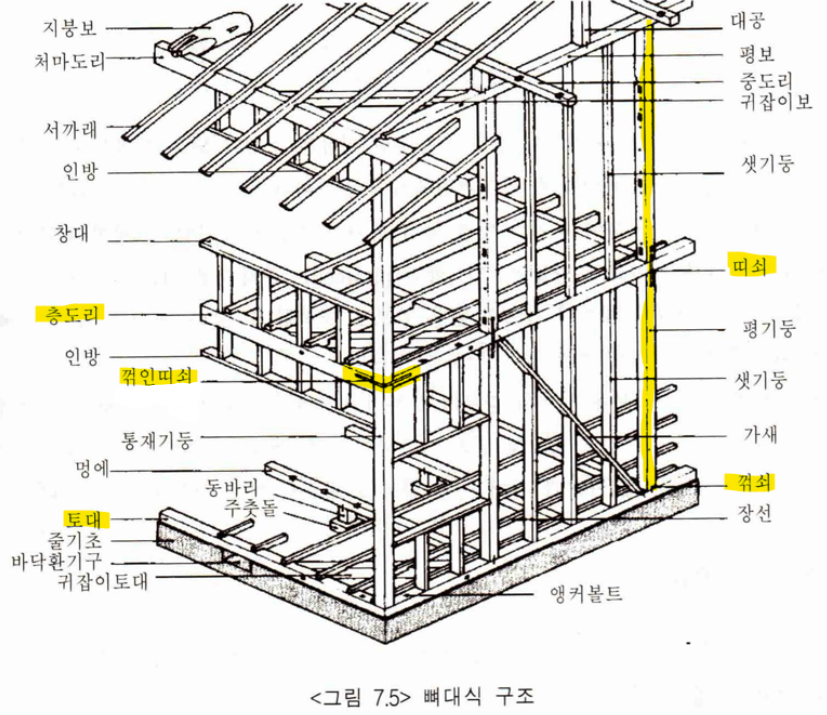

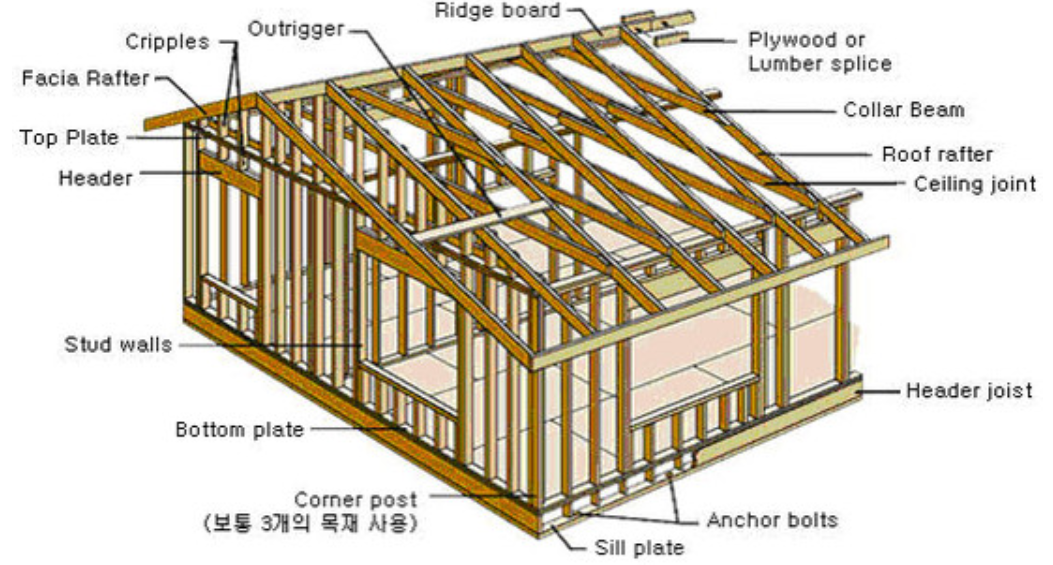

목구조 벽체

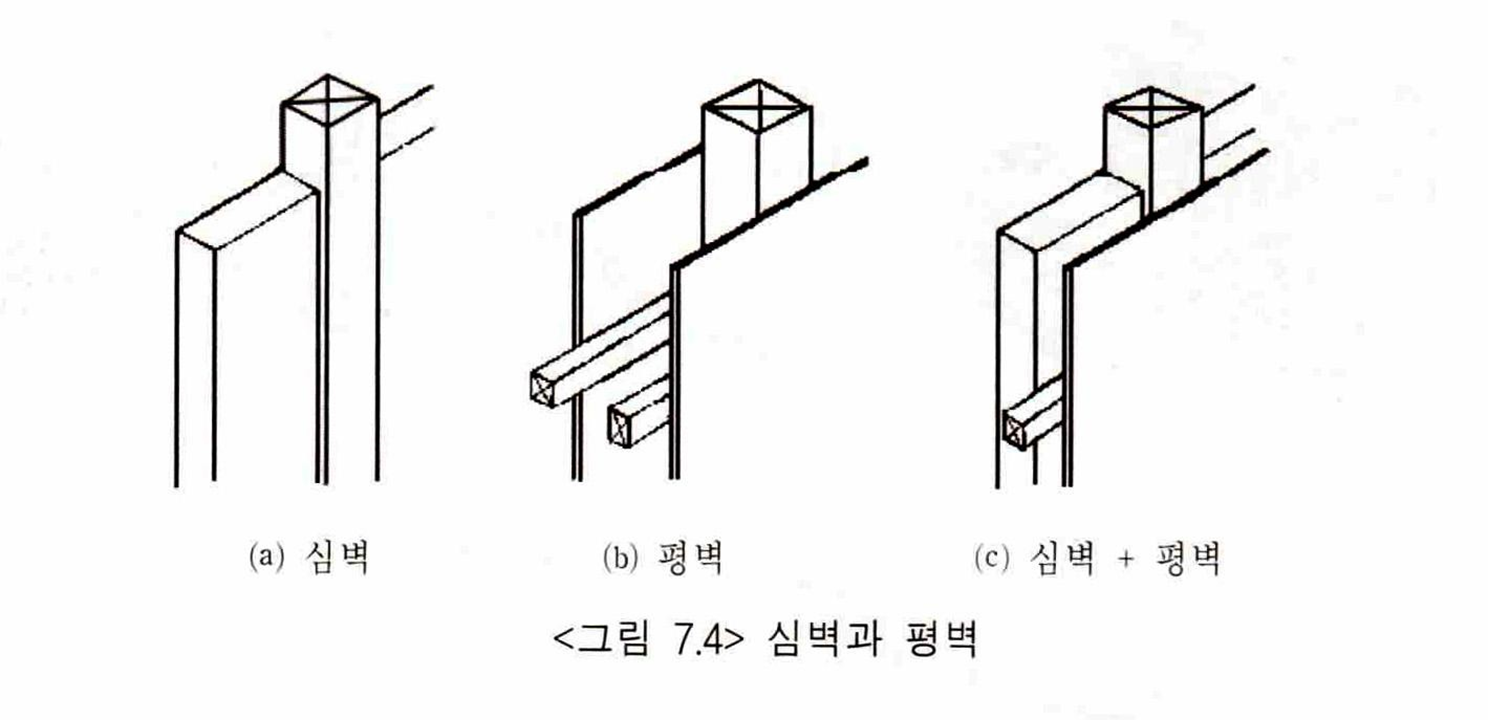

벽체의 구조

• 심벽식 - 한식 구조 (기둥이 외부에 노출)

• 평벽식 - 양식 구조 ====> 내진, 내풍성 증대


• 간 사이가 작을 때에는 절충식 지붕틀이 쓰임

•

토대 / 기둥 / 층도리 / 도리 / 가새 / 인방

토기층도가인

깔도리

기둥의 맨 위 처마 부분에 수평으로 거는 것 / 기둥 머리를 고정, 지붕틀의 하중을 기둥에 전달

기둥 (수직재)

하중을 토대에 전달

• 지붕보 - 기둥 배치간격 1.8 ~ 2m

토대 (수평재)

목조건물을 지탱하는 밑받침

• 기둥에서 내려오는 상부의 하중을 기초에 전달하는 역할
  * 기초 : 기둥, 벽, 바닥 등 상부 하중을 받아 지반으로 전달 /
  건축물의 안정을 위한 최하층 구조
• 연속기초 위에 수평으로 놓고 / 앵커볼트로 고정
• 단면은 기둥과 같거나 좀 더 크게
• 토대 - 토대의 이음은 턱걸이 주먹장이음 or 산지이음으로

---

내력벽 | 비내력벽

비내력벽 구조

역학구조상 비내력벽 구조는 자립은 할 수 있으나 거의 상부하중을 받지 아니하는 벽체구조

내력벽 구조

상부하중(지붕, 바닥), 풍압력 등의 대부분을 내력벽에 부담시키는 구조

역학구조상 비내력벽에 포함되지 않는 벽은?

 1.	장막벽
 2.	칸막이벽
 3.	~~전단벽~~	<<<
 4.	커튼월

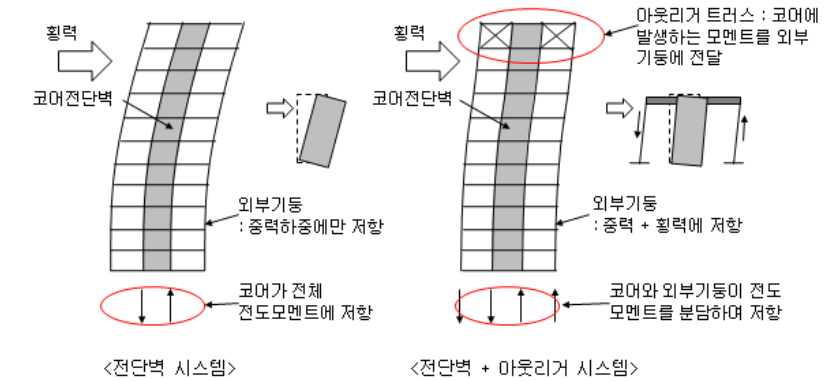

전단벽 <= 내력벽

벽체의 면내로 평행하게 작용하는 수평력에 저항하도록 설계된 구조벽

• 바람이나 지진에 의한 수평하중에 대하여 구조물의 안전성을 확보하기 위하여 과거로부터 가장 보편적으로 사용되어 온 구조 시스템

---

판벽

목조의 벽체에서 기둥의 바깥쪽에 널을 댄 벽 / 가로 판벽 - 세로 판벽 / 주로 평벽 구조에 사용

가로 판벽 - 외부벽에도 사용

영식 비늘판벽

턱솔(독일식) 비늘판벽

널판을 반턱으로 하여 기둥 및 샛기둥에 붙인 판벽

누름대 비늘판벽

세로 판벽 - 실내 사용 / 빗물 스미기 쉬움

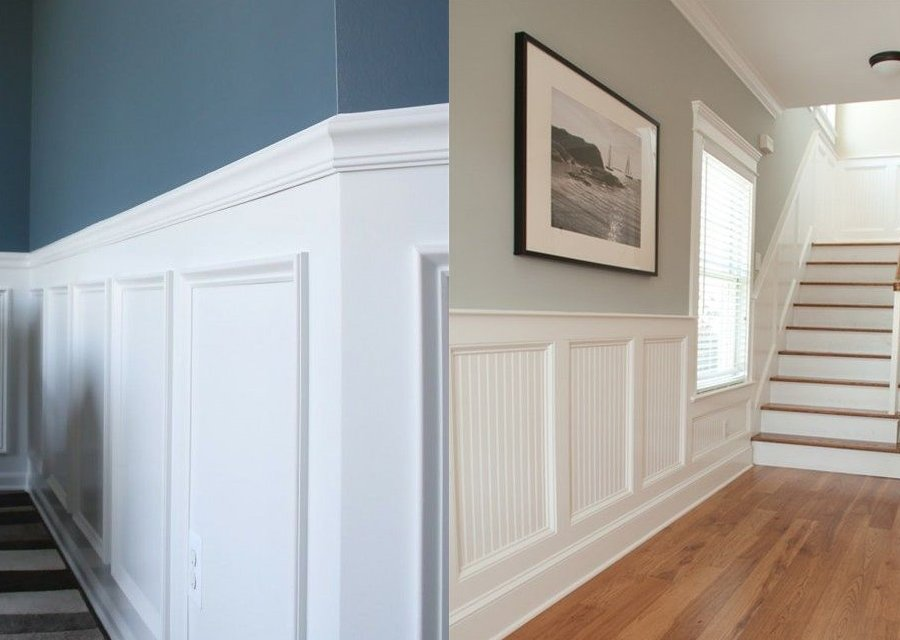

징두리 판벽

실내 벽면의 하부 보호 + 장식 / 1 ~ 1.2(1.5)m 정도 높이의 판벽

• 띠장 / 두겁대 / 걸레받이로 구성

---

마루

1층 마루 - 납작마루 / 동바리 마루

동바리 마루

1층 마루로 호박돌 > 동바리 > 멍에 > 장선 > 마루널 <<<로 구성

• 동바리 마루 높이 - 지면에서 450mm 이상 거리 => 냉기차단

납작마루 (사람거주X)

간단한 창고, 공장, 기타 임시건물에서 마루를 낮게 설치할 때 땅바닥 or 호박돌 위에 직접 장선을 걸쳐대고 마루널을 깔기한 마루 / 호박돌 > 멍에 > 장선 > 밑창널 > 마룻널

2층 마루 - 홑마루 / 보마루 / 짠마루

홑마루

복도 or 간사이가 작을 때(2.5m 이하일 때) 보를 쓰지 않고 장선을 걸고 마루널을 깐 마루

보마루

보를 걸어 장선을 받게 하고 마루널을 깐 마루

짠마루

큰 보 위에 작은 보를 걸고 그 위에 장선을 대고 마루널을 깐 마루

---

계단

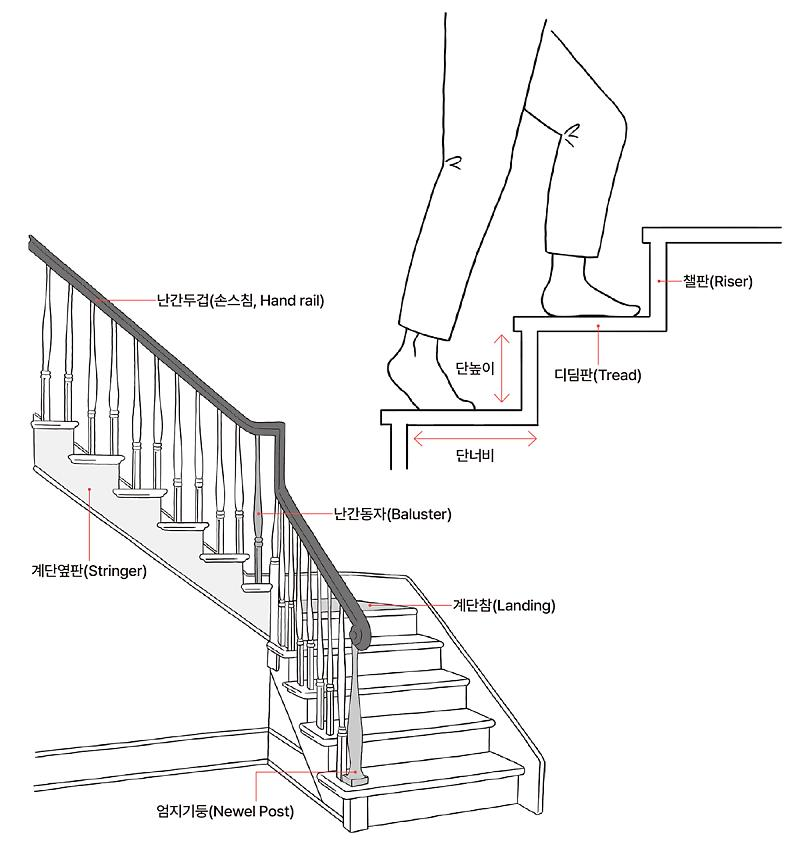

각 부분 명칭

엄지기둥

목조 계단에서 양끝에 세우는 굵은 난간 동자

난간 두겁

난간의 손스침이 되는 빗재 (높이 - 90cm)

난간 동자

난간 기둥

계단참

디딤판이 계속 될 때 중간에 단이 없이 넓게 되어 다리 쉼과 돌림 등에 쓰이는 부분

	- 높이 3m(공동주택 2m) 이내마다 너비 1.2M 이상의 계단참 설치 (*3m 초과시)

디딤판

발을 딛는 부분의 수평 부재

챌판

디딤판 - 디딤판 연결하는 수직부재 (단의 높이)

	- 초등학교 챌판(단높이) 16cm 이하 / 디딤판(단너비) 26cm 이상 / 계단폭 150cm 이상
    - 중고등학교 챌판 18cm 이하 / 디딤판 26cm 이상 / 계단폭 150cm 이상
    - 주택 챌판 23cm 이하 / 디딤판 15cm 이상

계단멍에

계단의 넓이가 1.2m 이상일 경우 디딤판의 처짐 / 진동을 막기 위한 계단 하부 보강재 (옆판 안쪽에 있는 지지대)

• 설치 순서
  - 1층 멍에 / 계단참 / 2층받이보 >>> 계단 옆판 >>> 디딤판 / 챌판 >>> 난간동자 / 엄지기둥 >>> 난간두겁

계단 종류 (형상에 의한)

곧은 계단

꺾인 계단

돌음 계단

계단 구조

틀계단

• 주택에 많이 쓰이는 계단
• 너비 1m
• 옆판 / 디딤판으로 구성 (수직부재인 챌판 x // 뒤쪽에 널판 대어줌)
• 디딤판은 옆판에 통장부맞춤 쐐기 치기
• 디딤판 두께 2.5~3.0(3.5)cm 정도

옆판 계단

• 난간두겁 이음 방법 - 은장 이음
  * 은장이음 : 두 목재를 맞대고 같은 목재 or 참나무로 나비형 은장을 만들어 끼워 잇는 것
• 계단멍에

따낸 옆판 계단

주택에서 주로 쓰이는 계단 너비 1m 정도의 소형 계단으로 상자계단이라고 불리는 것은?

1. 사다리
2. 틀계단 <<<

    3. 옆판계단
4. 따낸옆판계단

---

목재 창호

양판 문

문틀을 짜서 중간에 판자 or 유리 끼워 넣은 형식의 문

• 선대, 중간띠, 징두리 선대 따위로 울거미를 짜고 그 사이에 판자나 합판을 끼워 만든 서양식 문

플러시 문

문틀을 짜서 중간에 살을 25cm 간격으로 배치해 양면에 판자를 붙인 문

• 표면이 평평 / 뒤틀림, 변형 적음
• 위에 조그마한 유리(창경) 대는 경우도 있음

문선 | 풍소란

문선

벽과 문 사이 틈을 가려 보기 좋게 하는 것

풍소란

미서기 문 등 창호의 맞닿는 부분에 방풍을 목적으로 턱솔이나 딴혀를 대어 물리게 하는 것

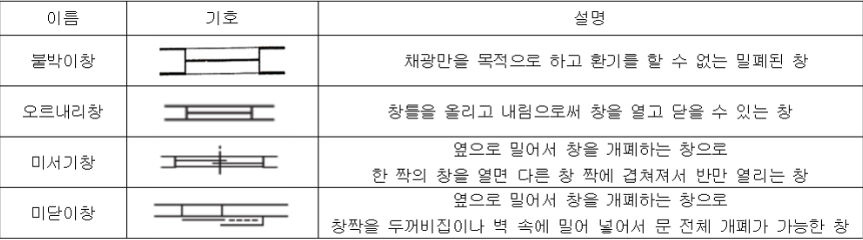

창호 기호

창호 종류

붙박이창(채광만 목적, 개폐X) / 오르내리창 / 미서기창(50% 개폐) / 미닫이 창(100% 개폐)

창 및 문의 부재

인방돌

창문이나 출입문 위에 걸쳐대어 상부에서 오는 하중을 받는 수평부재

창대돌

창 밑에 설치 / 창을 받치고 빗물 흘러내리게 하는 장치돌

문지방돌

출입문의 밑에 대는 돌 / 화강암 or 경질석재 -> 잔다듬 or 물갈기 하여 사용

쌤돌

창문, 출입문 등의 양쪽에 대는 돌

돌림띠

벽면에서 내밀어 가로로 길게 두른 장식 / 채양 or 물끊기의 작용을 하는 것

난간벽, 부란, 박공벽 위에 덮은 돌로서 빗물막이와 난간 동자받이의 목적 이외에 장식도 겸하는 돌은?

1. 돌림띠
2. 두겁돌 <<<
3. 창대돌
4. 문지방돌

---

목구조 기둥

통흘심활

통재기둥

상하층 기둥이 한 재로 된 것 / 2층 이상의 기둥전체를 하나의 단일재료 사용

평기둥

가로재 (층도리)에 의해 아래-위가 층별로 별개로 되는 기둥 / 각 층별로 해당층의 높이에 맞게 배치 되는 기둥

* 층도리는 2층 이상의 건물에서 바닥층을 제외한 각 층을 만드는 가로 부재

샛기둥

기둥 사이가 클 때 중간에 보조적으로 세우는 작은 단면의 수직재 / 벽의 측부재의 하나 / 벽면에서 걸리는 힘을 주구조체에전달하는 역할

- 기둥-기둥 사이에 50cm 정도의 간격으로 배지
- 기둥 사이를 4등분하여 샛기둥 설치
- 본기둥의 1/2 ~ 1/3 정도 크기

목구조에서 기둥에 대한 설명으로 틀린 것은?

 1.	마루, 지붕 등의 하중을 토대에 전달하는 수직 구조재이다.
 2.	통재기둥은 2층 이상의 기둥 전체를 하나의 단일재로 사용하는 기둥이다.
 3.	평기둥은 각 층별로 각 층의 높이에 맞게 배치되는 기둥이다.
 4.	샛기둥은 본기둥 사이에 세워 벽체를 이루는 기둥으로, 상부의 하중을 대부분 받는다. <<<

흘림기둥

밑둥부터 위로 올라가며 가늘어지는 형태 기둥

심벽식 기둥

노출된 형식

활주

추녀뿌리 받친 기둥

• 단면 : 원형/팔각형 많음

목구조 기둥에 대한 설명으로 옳지 않은 것은?

 1.	중층건물의 상·하층 기둥이 길게 한 재로 된 것은 토대이다. <<<
 2.	활주는 추녀뿌리를 받친 기둥이고, 단면은 원형과 팔각형이 많다.
 3.	심벽식 기둥은 노출된 형식을 말한다.
 4.	기둥의 형태가 밑둥부터 위로 올라가면서 점차 가늘어 지는 것을 흘림기둥이라 한다.

---

목재 접합

목재의 접합에서 두 재가 직각 또는 경사로 짜여지는 것을 무엇이라 하는가?

 1.	이음
 2.	맞춤 <<<
 3.	벽선
 4.	쪽매

이음

부재를 같은 길이 방향으로 길게 연결(접합)하는 것

• 위치별 이음 종류

  • 심 이음 : 부재의 중심에서 이음
  • 내 이음 : 부재의 중심에서 벗어난 위치에서 이음
  • 베개 이음 : 가로 받침대를 대고 이음

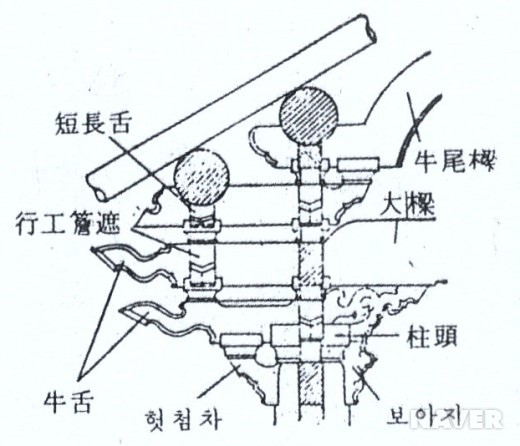

  • 보아지 이음 : 심 이음에 보아지를 댄 것

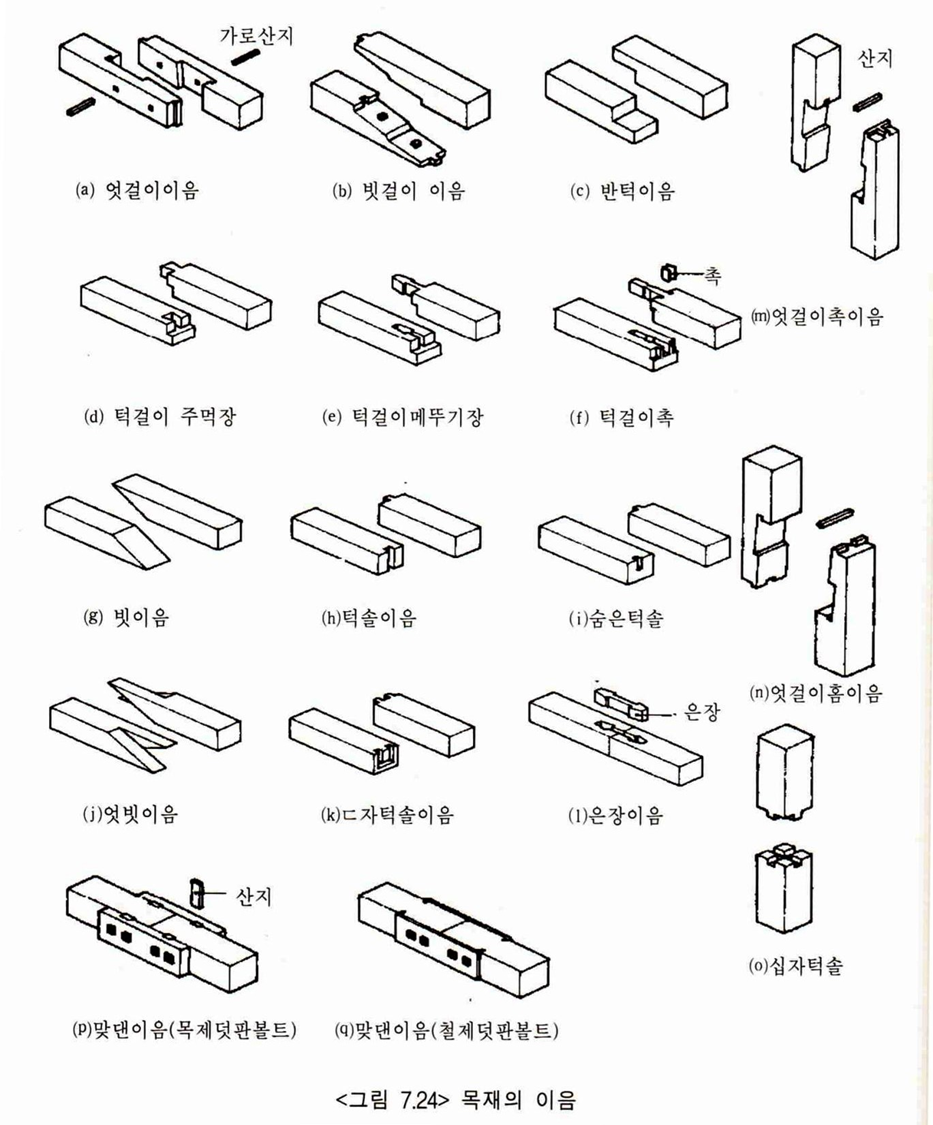

• 이음의 종류

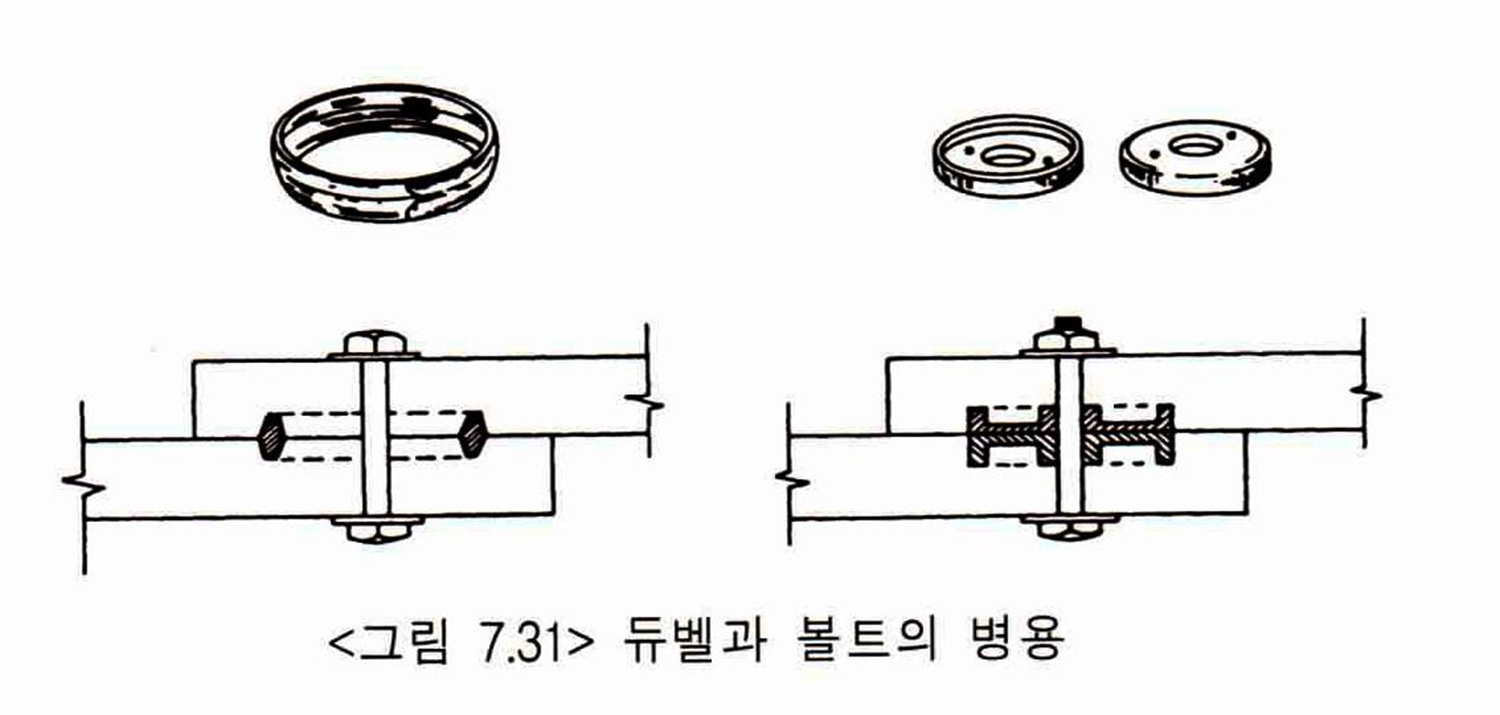

• 겹친이음 : 재를 겹쳐대고 못,볼트,듀벨 등을 친 것 / 간단한 구조, 통나무 비계
• 맞댄이음 : 재를 서로 맞대고 덧판(널,철판)을 써서 볼트 또는 못 치기한 것 / 평보 등
• 반턱이음 : 서로 턱을 내어 재를 겹쳐대고 못,듀벨,볼트 등을 친 것 / 장선 등
• 주먹장 이음 : 가장 손쉽고 비교적 좋은 이음 / 토대,멍에,중도리, 도리
• 엇빗이음 : 재의 한 반을 갈라서 서로 반대 경사로 빗 이음한 것 / 반자틀, 반자살대
• 빗이음 : 경사로 맞대어 잇는 방법 / 서까래,지붕널
• 턱솔이음 : 옆으로 물러나는 것을 막는 목적으로 하는 이음촉 / 일반 수장재 이음
• 은장이음 : 두 부재의 접합부에 나비형의 촉을 끼워 넣는 것 / 수장재 및 계단 난간 이음

신축이음

• 교량의 크리프,건조수축,온도신축하중에 의한 이동등 상시에 발생할 수 있는 수평이동을 수용 => 상부구조물의 파손을 방지
• 부동침하 방지
• 탄성역할 / 길이의 팽창량을 흡수하는 역할을 하는 이음
  -신축이음이 필요한 건물은 50~60M를 넘는 긴 건물 (대규모)

신축 이음(Expansion joint)을 설치해야 하는 위치와 관련이 없는 것은?

 1.	기존 건물과의 접합부분
 2.	저층의 긴 건물과 고층 건물의 접속부분
 3.	복잡한 평면부분의 교차부분
 4.	단면이 균일한 소규모의 바닥판 부분 <<<

---

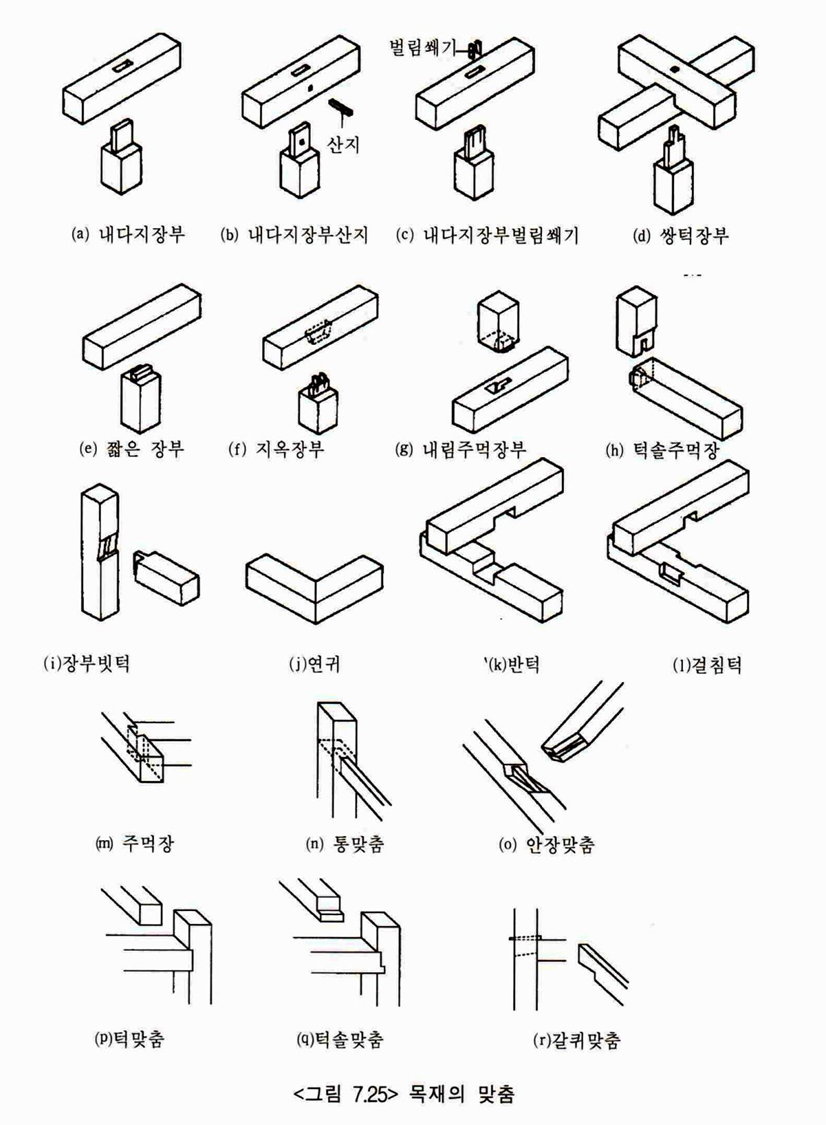

맞춤

서로 직교하거나 경사지게 연결하는 것

목구조에서 토대와 기둥의 맞춤으로 가장 알맞은 것은?

1. 짧은 장부 맞춤 <<<
2. 빗턱 맞춤
3. 턱솔 맞춤
4. 걸침턱 맞춤

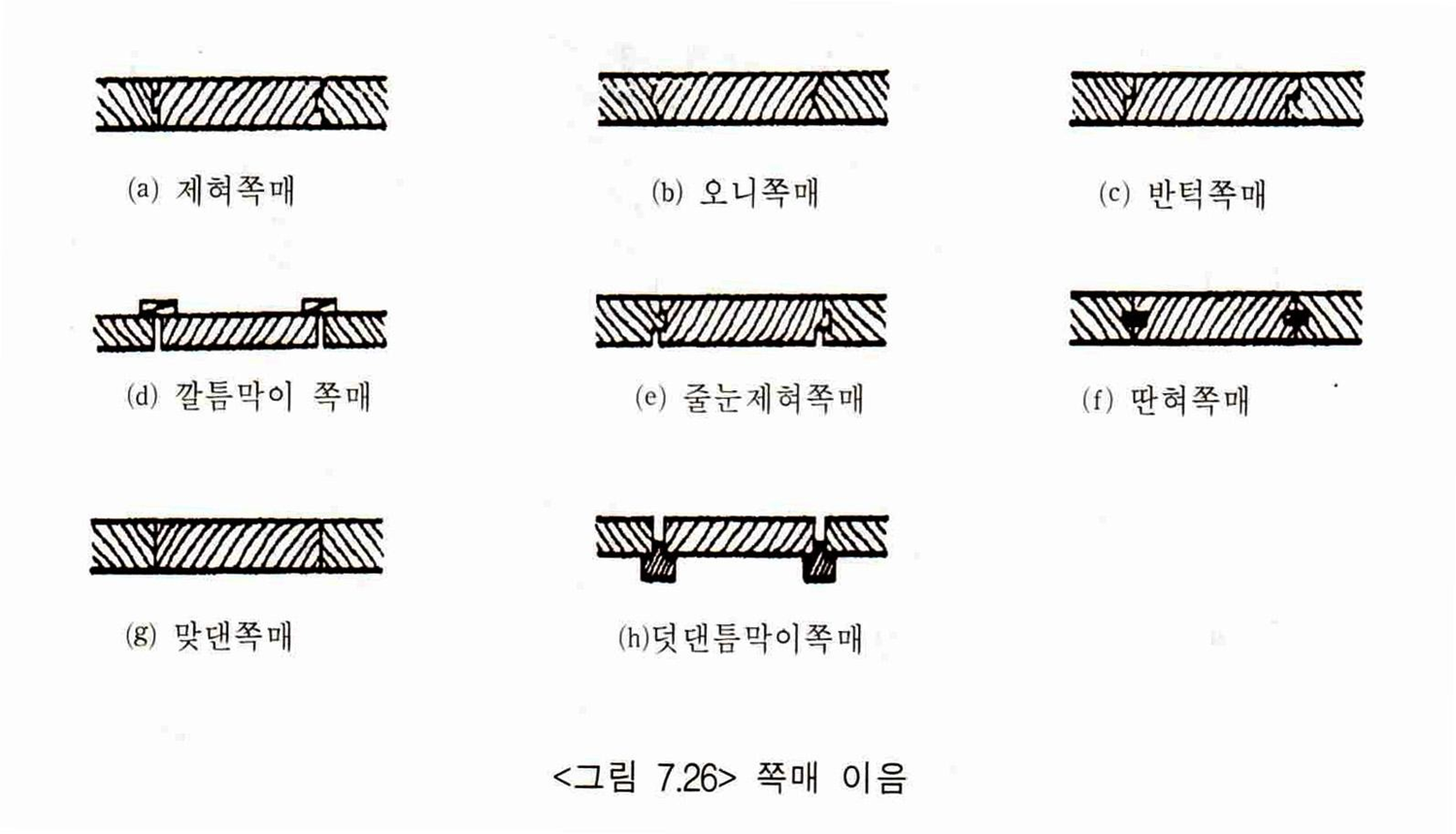

쪽매

부재를 섬유 방향과 평행하게 옆대어 붙이는 것

접합(이음/맞춤) 시 주의사항

• 단면 방향은 응력에 직각이 되게 함
• 모양에 치우치지 말고 단순하게
• 적게 깎아서 약해지지 않게
• 응력이 작은 곳에서 함
• 응력에 균등하게 전달되게 함

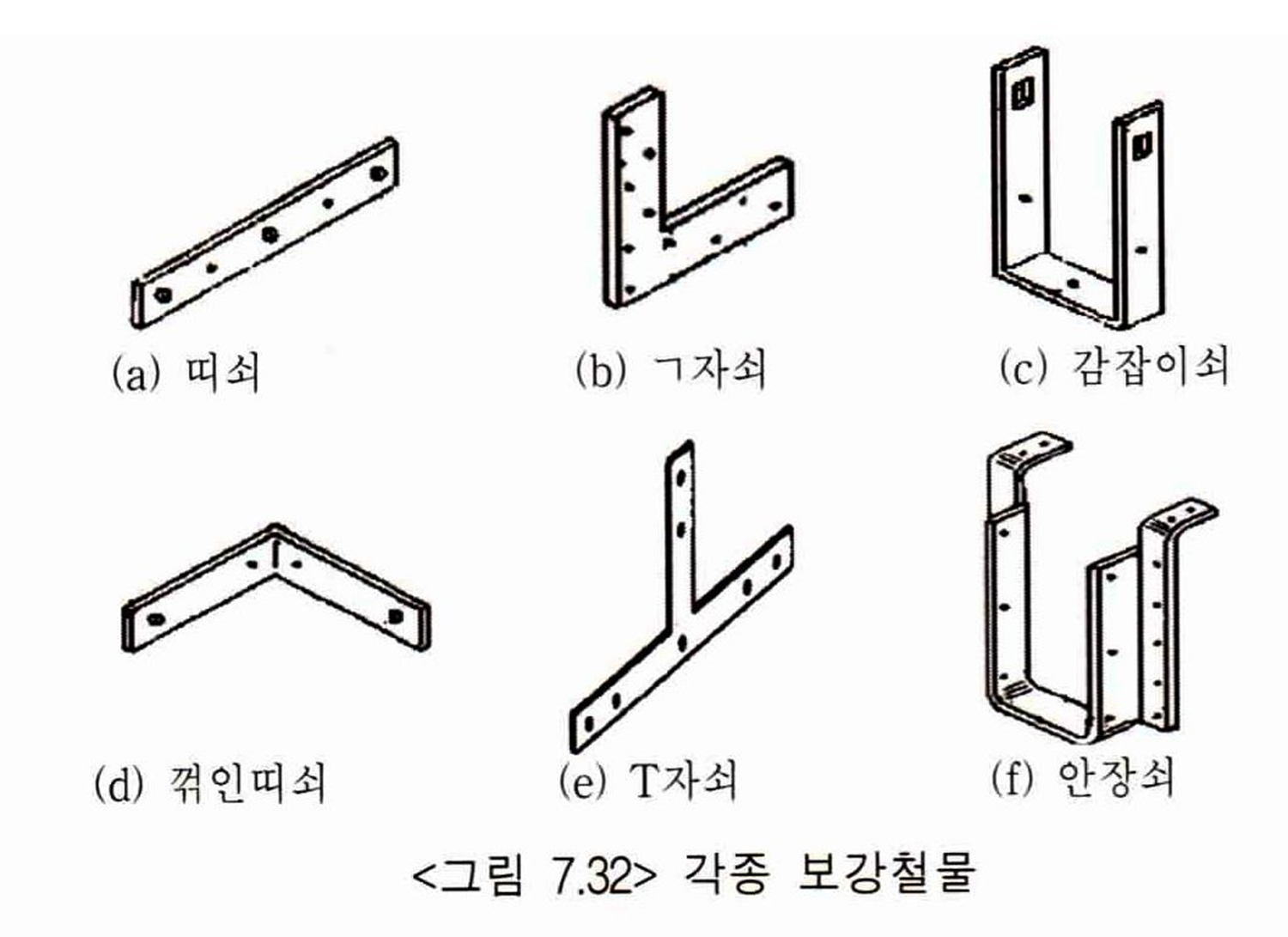

• 큰 응력 / 약한 부분은 철물로 보강

---

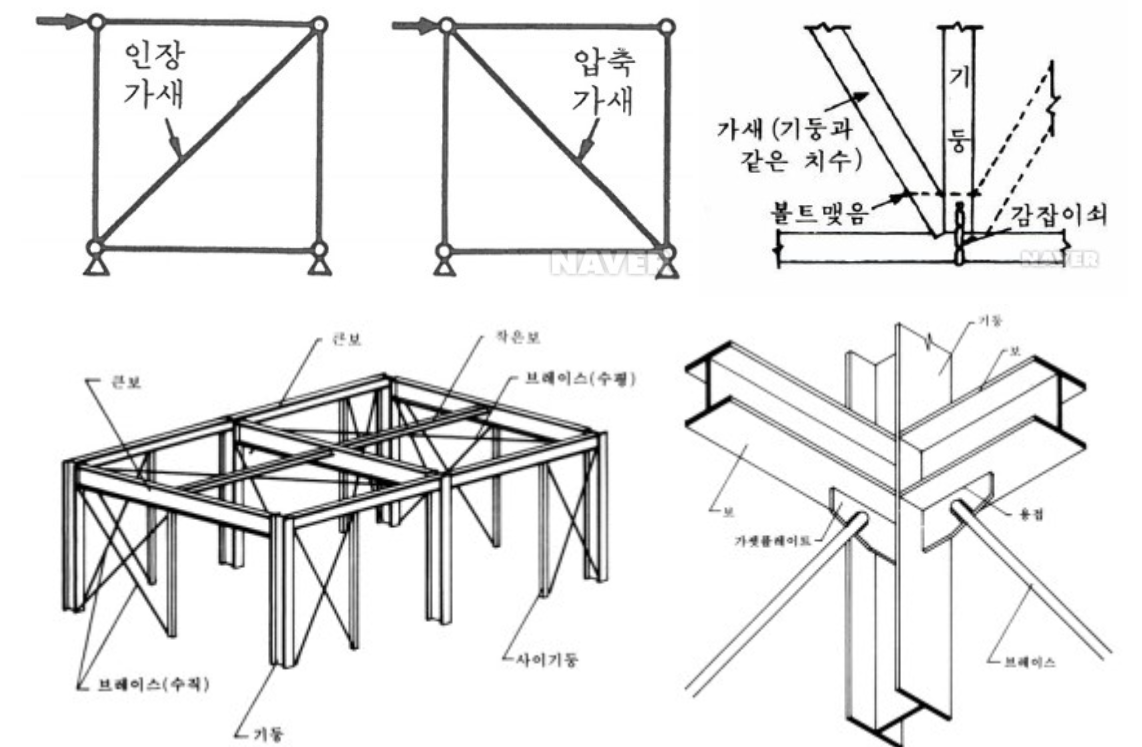

목조 뼈대의 보강재

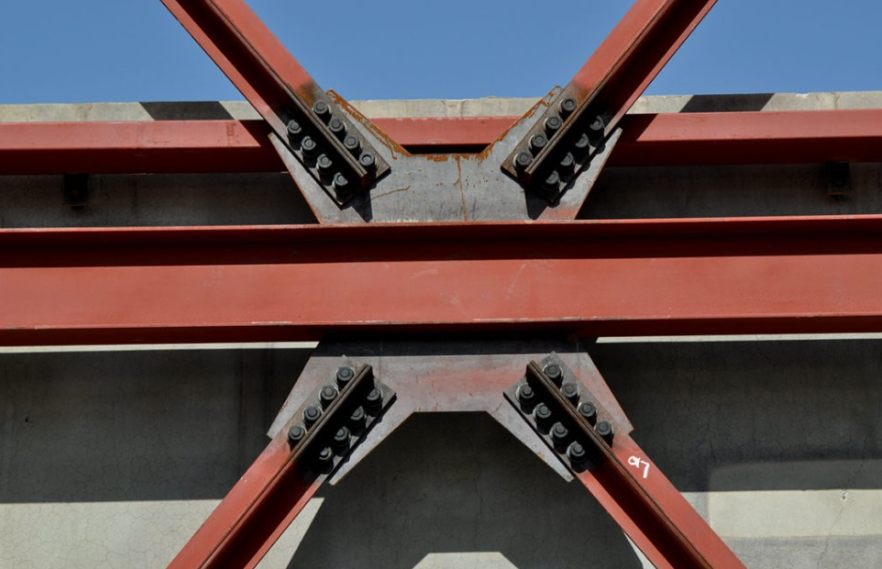

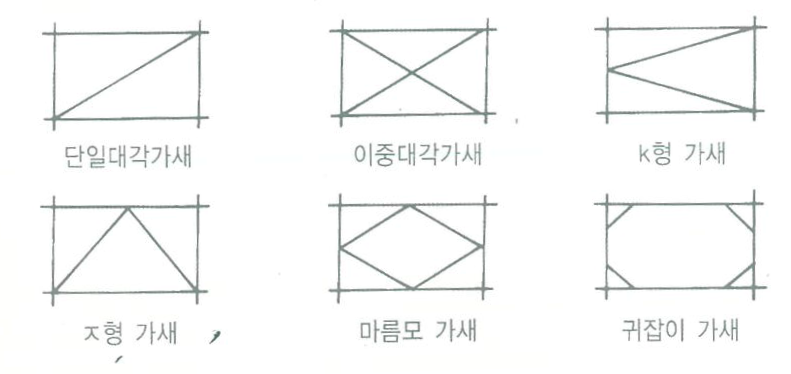

가새; Brace

기둥 사이의 대각선의 빗재 / 구조물의 수평력(횡력)에 대한 보강부재로 가장 강력

• 장력을 받는 인장가새 <= 기둥 단면적의 1/5 이상의 단면적 가진 목재 /지름 9mm 이상의 철근 or 그 이상의 내력을 가진 철제 사용
• 목조가새는 끝부분을 기둥과 보 기타의 횡가재와의 맞춤 부분 가까이에 고정시켜 볼트 / 꺾쇠 / 못 등의 철물로 보강

• 가새의 좋은 배치

  • 직사각형 뼈대가 수평력을 받아도 그 형태가 변하지 않게 대각선 방향의 빗재를 댄다

• 대칭이 되도록 배치


버팀대

기둥 - 보에 경사지게 대는 빗재 / 수평력의 저항에 가새보다 약함

• 구조의 구석/모서리 부분을 45º각도로 짧게 잡아 보강하는 부재

귀잡이

바닥 / 지붕틀의 수평보에 설치하는 빗재 / 찌그러짐 막음

---

목조 보강철물

주걱볼트 : 깔도리 - 처마도리 / 평보 - 처마도리 접합

감잡이쇠 : 대공에 평보 달아맴 / 평보 - ㅅ자보

띠쇠 : 층도리 - 기둥 / ㅅ자보 - 왕대공

안장쇠 : 큰 보에 작은 보 연결

꺾쇠 : ㅅ자보 - 중도리

ㄱ자쇠 : 모서리기둥 - 층도리 맞춤부

목조 지붕틀 구조에 있어서 모서리 기둥과 층도리 맞춤에 사용되는 철물은?

1. 띠쇠
2. 감잡이쇠
3. 주걱볼트
4. ㄱ자쇠 <<<

목공사에 사용되는 철물에 관한 설명으로 옳지 않은 것은?

1. 감잡이쇠는 큰 보에 걸쳐 작은 보를 받게 하고, 안장쇠는 평보를 대공에 달아매는 경우 또는 평보와 ㅅ자보의 밑에 쓰인다. <<<
2. 못의 길이는 박아대는 재두께의 2.5배 이상이며, 마구리 등에 박는 것은 3.0배 이상으로 한다.
3. 볼트 구멍은 볼트지름보다 1.5mm 이상 커서는 안된다.
4. 듀벨은 볼트와 같이 사용하여 듀벨에는 전단력, 볼트에는 인장력을 분담시킨다.

---

목재의 이음 철물

듀벨; 다웰

목재 이음 시 목재-목재 사이에 끼워 전단에 대한 저항을 목적으로 함

• 볼트와 병행 <= 듀벨 : 전단력 / 볼트 : 인장력
• 배치 <= 동일 섬유방향에 엇갈리게 함

꺾쇠

띠쇠

인서트 : 슬라브에 묻는 철물 / 천장 달대를 고정

---

반자

방 또는 마루의 천장을 가려서 만든 구조체

• 천장을 평평하게 만드는 구조물
• 각종 설비나 구조물이 보이지 않게 가려 외관을 보기 좋게 함

• 구조되는 자재에 따라 나무반자 / 종이반자로 나뉨

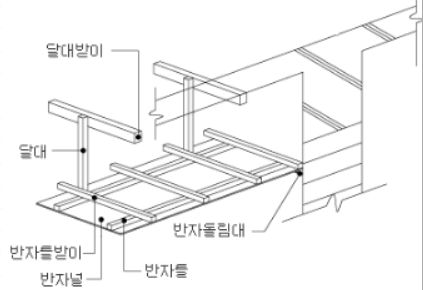

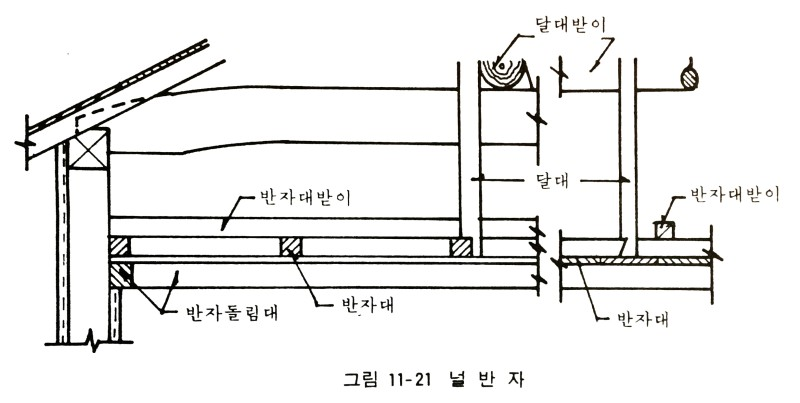

반자의 구성부재

달대 / 달대받이 / 반자틀 / 반자널 / 반자대 / 반자대받이 / 반자돌림대

• 달대 : 간격 1200mm / 달대받이-반자틀 연결
• 달대받이 : 간격 900mm / 천장 슬라브에 고정
• 반자틀 : 900~1200mm 간격 / 달대받이-반자틀받이 연결
• 반자널 : 450mm 간격 / 흡음, 열차단 재료 사용

반자 종류

구성반자

천정반자를 주위 벽에서 떼어 구성하는 형식 / 응접실 등의 천장 장식 겸 / 음향효과 / 간접조명 등 조명 장치 배치

달반자

반자틀 / 지붕틀 or 상층 바닥판에 매단 반자

제물반자

바닥판 밑을 마감재료(제물)로 직접 바르는 반자

우물반자

반자틀을 # 로 짜고 반자널을 반자틀 위에 덮거나 턱솔을 파서 끼운 반자

건축물 중 일반주택건축의 실내구성에서 반자의 최소 높이는?

1. 2000㎜
2. 2100㎜ <<<
3. 3000㎜
4. 3100㎜

반자구조의 구성부재로 잘못된 것은?

 1.	반자돌림대
 2.	달대
 3.	~~변재~~	<<<
 4.	달대받이

• 변재; 나무의 껍질에 가까운 옅은 목질부분

반자틀받이 설치간격

목재 반자구조에서 반자틀받이의 설치간격으로 가장 적절한 것은?

 1.	30㎝
 2.	50㎝
 3.	90㎝ <<<
 4.	150㎝

* 반자틀받이 - 900mm 간격으로 하여 달대에 맴

---

기타 - 한식구조

한식 공사

마름질

부재를 크기에 맞게 치수를 재어 널결이나 직각으로 자르는 것

치목

부재로 사용할 목재를 깎고 다듬는 일

입주

위치에 기둥으로 세우고 보로 걸어서 맞추는 일

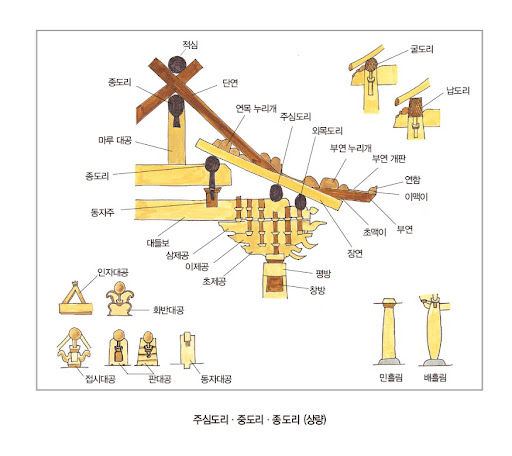

상량

마룻대에 해당하는 종도리를 올리는 것

한식구조 기둥

누주; 다락 기둥

한식 기둥에서 2층에 배치된 기둥

활주

처마 끝 추녀의 뿌리를 받치는 기둥

동자주

보 위에 올리는 짧은 기둥 / 중도리, 종보 받치는 것

고주

해당 층에서 다른 기둥보다 높은 기둥 / 동자주 겸하는 기둥

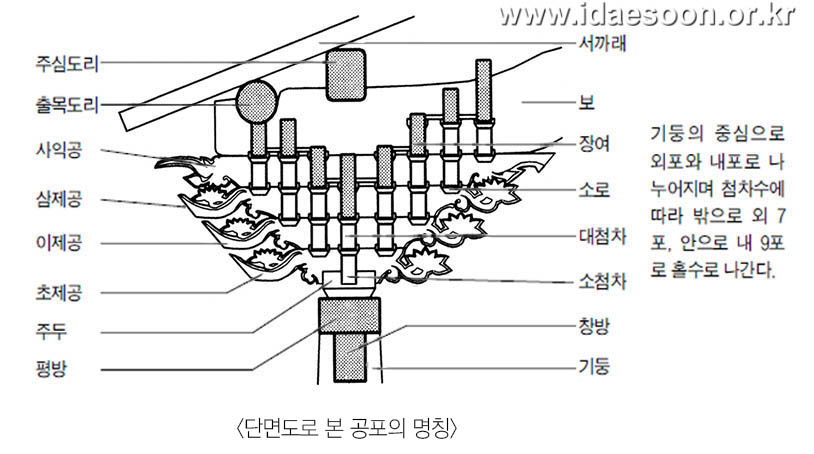

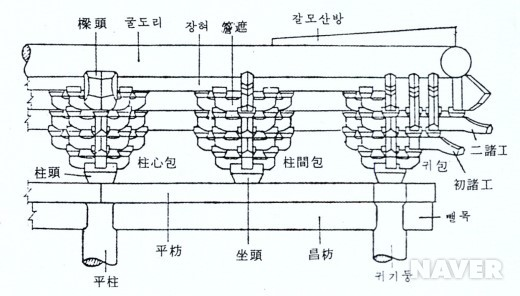

공포

전통 목조건축에서 처마 끝의 하중을 받치기 위해 기둥머리에 짜 맞추어 댄 부재

• 건물의 가장 중요한 의장적 표현으로서 장식의 기능도 겸
• 형식에 따라 주심포식 / 다포식 / 익공식 으로 나뉨

---

---

Concrete 콘크리트

다음 각 구조에 대한 설명으로 잘못된 것은?

 1.	~~PC의 접합 응력을 향상~~시키기 위해 기둥에 CFT를 적용한다. <<<
 2.	초고층 골조의 강성을 증대시키기 위해 아웃리거(Out Rigger)를 설치한다.
 3.	프리스트레스구조(Pre-stressed)에서 강성을 증대시키기 위해 강선에 미리 인장을 작용한다.
 4.	철골구조 접합부의 피로강도를 증진을 위해 고력볼트를 접합한다.

CFT; Concrete Filed Tube stucture

철제 외관 (원통형,각형)의 내부를 고강도 콘크리트로 채워넣어 일체화

• 부재단면의 감소 ▼
• 내진성 향상 ▲
• 내화성능향상 ▲을 꾀한 공법

PC; Precast Concrete 프리캐스트

사용 중인 위치가 아닌 다른 위치에서 특정 모양이나 크기로 주조되는 것

• 철근 기둥, 보, 슬래브, 벽 등 콘크리트 구조물을 공장에서 미리 만들어 건설 현장으로 운송 후 조립-설치하는 방식

PC 장점

• 현장에서 거푸집을 만들고 콘크리트를 타설한 뒤 양생을 거치는 기존 방식보다 공기를 획기적으로 단축 ▼ / 비용을 절감 ▼
• 주요 구조물을 공장에서 만들고 접합부에만 일부 타설 을 하면 되기에 현장 건설 폐기물 발생과 환경 영향도 최소화 ▼

PC 단점

• 슬래브 level차에 따른 평탄한 슬래브 마감면 확보 어려움

• 설비 배관 등에 대응 어렵 / 설치 장소 한정

• 접합부에 누음, 누수 생기기 쉬움

• 접합부 고정 어렵 / 단순지지로 되어 처짐에 불리

• 수평전단력 때문에 접합부에 전단내력 필요

• PC 접합부는 응력전달 / 기밀성 / 내구성 / 방수성 등이 요구됨, 방수성능 확보 중요
  - 접합부 방수처리 부위 - 외벽 접합 / 지붕 slab 접합 / 벽 slab 접합 / parapet, 등

- 타설 : 건물을 지을 때 구조물의 거푸집과 같은 빈 공간에 콘크리트 따위를 부어 넣는 것

- 양생 : 콘크리트 치기가 끝난 다음 유해한 영향을 받지 않도록 보호, 관리하는 것

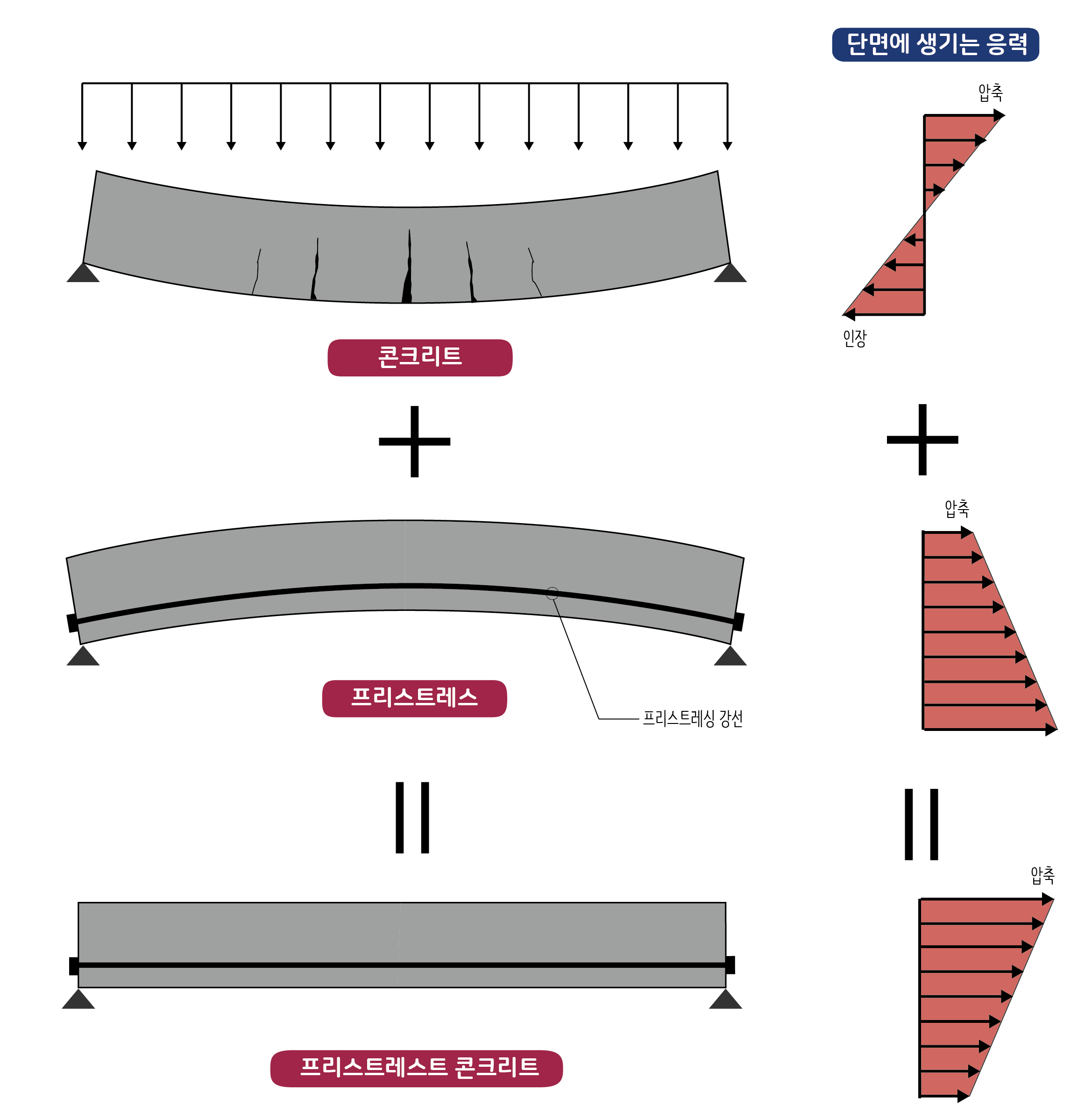

PSC; Prestressed Concrete 프리스트레스트

강재에 미리 인장력(Tension Force)을 걸어 놓고 콘크리트를 타설하는 것

or 필요한 준비를 한 상태에서 콘크리트를 타설한 후에 강재에 인장력을 가함

• 공장에서 만들어 내기도 // 현장치기 콘크리트로 만들어 내기도

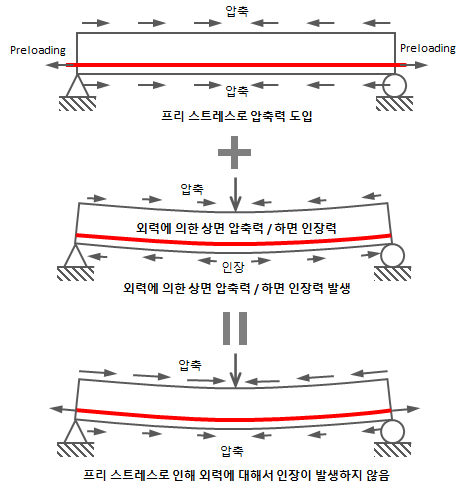

• 프리스트레스에 의해 발생하는 보의 압축력이 외력에 의해 발생하는 보의 하면의 인장력 보다 클 수 있도록 도입하여 외력이 작용 시 콘크리트에 인장력이 발생하지 않도록 함
• 프리스트레스 콘크리트 구조의 콘크리트는 일반 철근콘크리트 보다 더 큰 압축력에 저항해야 하므로 고강도의 콘크리트를 사용

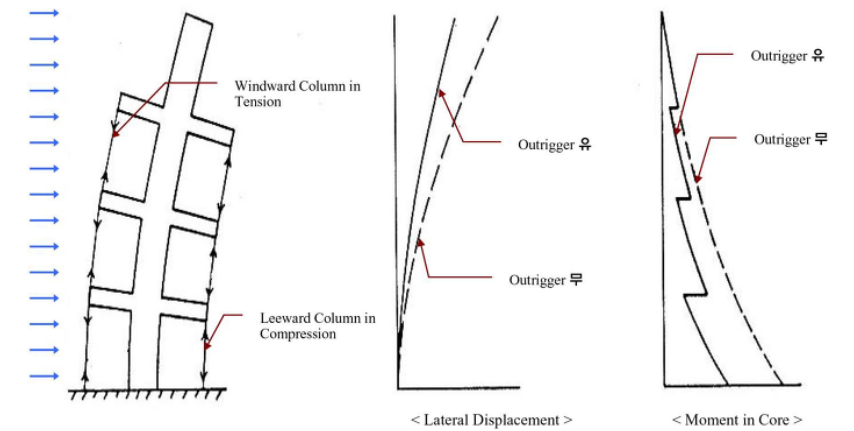

Out Rigger 아웃리거

초고층 건물에서 횡력(풍하중 / 지진하중)에 저항하기 위해 내부코어와 외부기둥을 연결하는 강성이 큰 수평부재

• 아웃리거를 이용해 전단벽-외부기둥이 횡력을 서로 분담하여 저항하는 시스템
• 수평력 작용 시 아웃리거를 통해 코어벽체 에 발생하는 모먼트의 일부를 외부기둥 의 인장력/압축력으로 전달

Out Rigger 장점

• 횡력저항성능 향상 ▲
• 코어벽이 부담할 모멘트 감소 ▼
• 아웃리거층 제외한 골조 시공성 향상 ▲
• 구조 물량 감소 ▼

Out Rigger 단점

• 코어와 기둥 간 부등 축소에 의한 부강응력 발생 가능
• 아웃리거층 발생으로 공기지연 및 공정사이클 방해
• 아웃리거 설치층 필요 (일반적으로 기계실 사용)

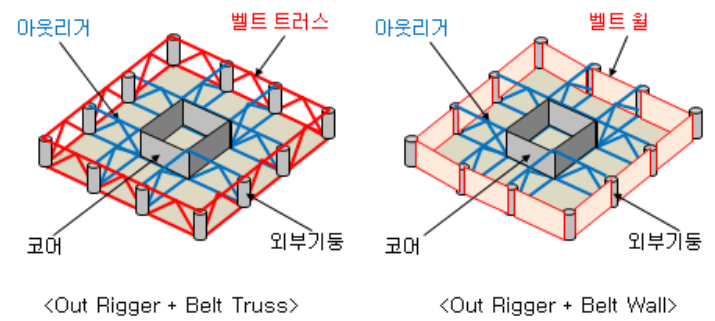

Belt Truss 벨트 트러스

외부기둥을 서로 연결하는 1~2개 층 높이의 트러스 형태의 수평부재

• 아웃리거와 직접 연결되지 않은 기둥을 횡력저항 시스템에 포함시킬 수 있음
• 아웃리거 - 벨트트러스 일체화 로 횡력저항 성능 향상▲ => 구조물량 감소▼ 가능

시공성

벨트트러스 > 벨트 월

횡력 저항성

벨트 월 > 벨트 트러스

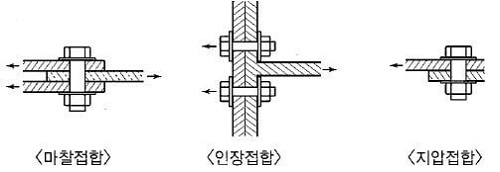

고력볼트

철골구조에서 고력볼트 접합에 대한 설명 중 옳지 않은 것은?

1. 마찰접합, 지압접합 등이 있다.
2. 볼트가 쉽게 풀리는 단점이 있다. <<<
3. 피로강도가 높다.
4. 접합부의 강성이 높다.

강재 접합법 중 소음이 나지 않고 해체하기 쉬우며 마찰 저항 에 의한 접합법은?

1. 리벳접합
2. 고력볼트접합 <<<
3. 용접접합
4. 핀접합

---

현장치기 콘크리트 중 수중에서 타설하는 콘크리트의 최소 피복두께는?

 1.	60mm
 2.	80mm
 3.	100mm <<<
 4.	120mm

• 영구히 흙에 묻혀있는 경우는 피복 두께를 75 mm 이상
• 수중에서 콘크리트를 친 경우는 최소 100 mm

---

힘

인장력(Tension Force)

물체의 중심축에 평행하게 바깥 방향으로 작용하여 물체가 늘어나게 하는 힘

• 대비되는 힘으로는 누르는 힘 - 압축력
• 인장력은 일반적으로 파운드(lbs) 또는 뉴턴(N)으로 측정

다음 중 인장력과 관계가 없는 것은?

1. 버트레스(buttress) <<<
2. 타이바(tie bar)
3. 현수구조의 케이블
4. 인장링

응력(Stress)

어떤 부재에 외력이 작용했을 때 이 힘에 저항하기 위해 내부에서 발생하는 힘

• 말 그대로 내부에서 일어나는 스트레스
• 여기서 저항한다는 것은 변형되지 않고 정지상태를 유지한다는 뜻

축력(축방향력)

기둥처럼 부재가 서 있는 방향(길이 방향)으로 가해지는 외부 힘

• 기둥을 누를 수도 있지만 잡아당길 수도 있음
• 축력을 받는 부재는 내부에 한 가지 응력만 발생하기 때문에 재료를 효율적으로 쓸 수 있음

횡력

지진이나 바람과 같은 외부 요소에 의해 수평으로 작용하는 힘

---

하중

하중의 작용방향에 따른 하중분류에서 수평 하중에 포함되지 않는 것은?

 1.	활하중 <<<
 2.	풍하중
 3.	수압
 4.	벽토압

활하중; 사람, 물건과 같은것들의 의한 무게(중량)을 버티는 하중

---

[조적식 구조] - 벽돌 | 블록 | 돌

조적구조의 장점

• 장중하고 미려한 표현이 가능
• 외장의 수명이 반영구적
• 단순 시공 -> 시공이 편함

조적구조의 단점

• 횡력에 약함 (지진에 약함)
• 넓은 폭과 길이가 요구되는 공간형성에는 적합하지 X
• 벽 두께가 두꺼워 실내 유효면적이 ▼

2개소의 개구부를 가진 조적식 구조에서 대린 벽으로 구획된 벽의 길이가 6m일 때 최대 개구부의 폭 합계로 옳은 것은?

 1.	6m
 2.	4m
 3.	3m <<<
 4.	2m

• ^개구부 폭 합계는 그 벽의 길이의 1/2이하로 한다.

---

벽돌구조

조적식구조로 시멘트 벽돌(콘크리트 벽돌) / 적 벽돌(붉은 벽돌) / 내화 벽돌 / 콘크리트 등을 사용해 구성

• 0.5B - 마구리 면
• 1B - 길이 방향


쌓기 규정 | 홈 파기

• 시멘트 모르타르 이용하여 쌓음
• 단이 높아질 수록 하중을 받아 한번에 많이 쌓으면 안 된다
• 1일 쌓기 높이 - 1.2m ~ 1.5m (보통 1.2m - 17~20켜)
• 배관 등 설비를 묻을 홈은 길이 3m / 깊이는 벽두께의 1/3 넘을 수 없다

벽돌 크기

• 시멘트 벽돌 190 x 90 x 57 mm (표준형)
  - 줄눈 10mm
• 내화 벽돌 230 x 114 x 65 mm

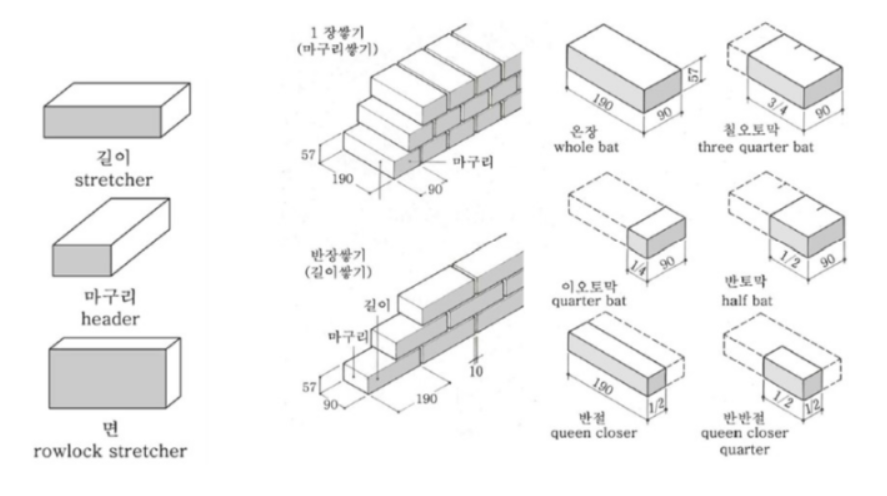

벽돌 마름질

온장 - 분할하지 않은 원래의 벽돌

칠오토막 - 온장 3/4

이오토막 - 온장 1/4

반절 - 벽돌을 긴방향으로 절반 등분

여기서 다시 절반등분 => 반반절

반토막 - 반절과 반대방향으로 등분

벽돌구조 구조한계

벽체 두께 >= 벽높이의 1/20

기둥 두께 >= 기둥높이의 1/10

내력벽 최대길이는 10m 넘을 수 없다

최상층 내력벽 높이는 4m 넘을 수 없다

내력벽 공간은 80m² 넘을 수 없다

조적조의 내벽력으로 둘러싸인 부분의 바닥면적은 몇 m2 이하로 해야 하는가?

1. 80m2 <<<
2. 90m2
3. 100m2
4. 120m2

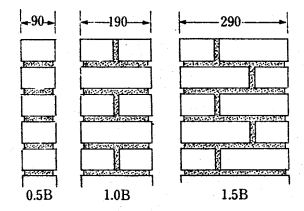

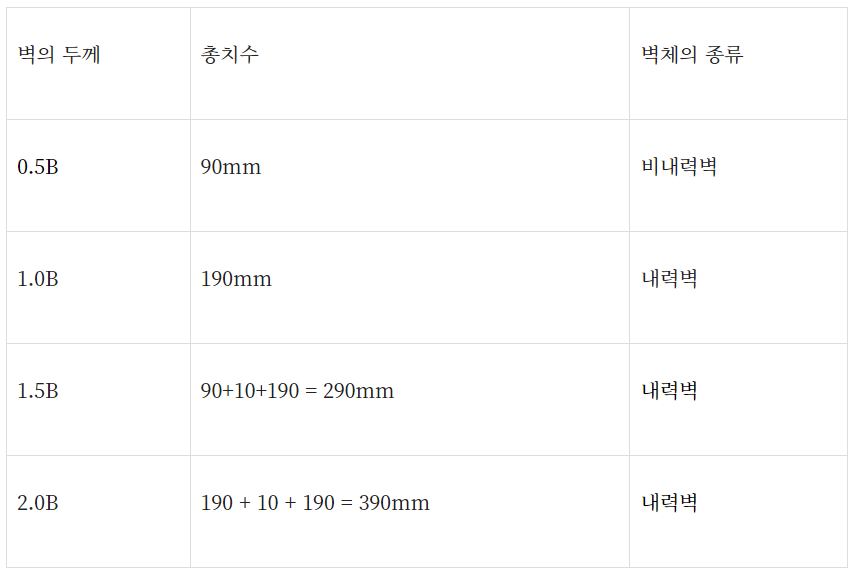

기본형벽돌(190×90×57)을 사용한 벽돌벽 1.5B의 두께는 (단, 공간쌓기 아님)

1. 23㎝
2. 28㎝
3. 29㎝ <<<	* 190 + 90 + 10(모르타르)
4. 34㎝

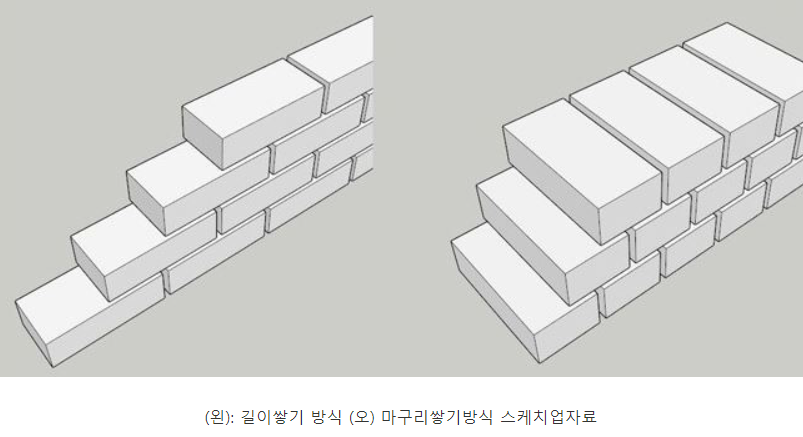

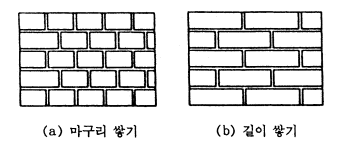

- 길이쌓기

벽돌을 길게 길이 부분만 보이도록 쌓는 것

- 마구리쌓기

각 단에 마구리가 내보이게 쌓는 것

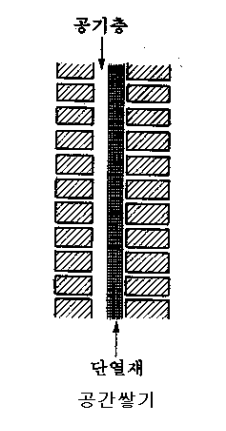

- 공간쌓기; 이중벽 쌓기

벽돌구조에 있어서 내부공간의 방음, 방한, 방습, 방서의 효과를 거두기 위해서 벽과 벽 사이에 공기층을 두거나, 절연재를 두어 쌓는 방식

• 공간쌓기 축조 방식

  • 내부를 1.0B로 쌓고, 외부를 0.5B로 쌓아 외부의 치장을 목적으로 하는 방식
  • 내부를 0.5B로 쌓고, 외부를 1.0B로 쌓아 내부벽면의 장식적 효과를 얻는 방식
  • 저층인 경우 내 외부를 각 0.5B로 쌓아 둘 다 하중을 지지하게 하는 방식

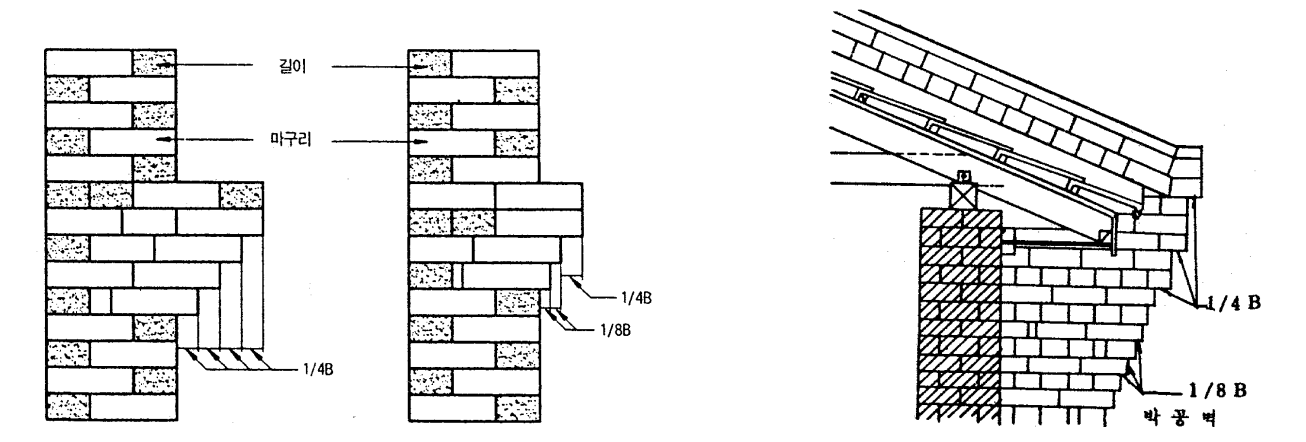

- 내쌓기 (내어쌓기)

벽체에 마루를 놓거나 or 방화벽으로 처마부분을 가리기 위해서 벽돌을 부분적으로 또는 길게 내어 쌓는 방식

• 내쌓기는 마구리 쌓기
• 벽돌을 1단씩은 1/8B정도, 2단씩은 1/4B정도 내어 쌓고, 내미는 최대한도는 2.0B로

• 경미한 구조나 칸막이 벽(비내력벽)애서는 보통 0.5B 쌓기
• 보통 내력벽 두께는 1.0B 이상으로 한다

벽돌줄눈

조적과 조적 사이에 모르타르 부분

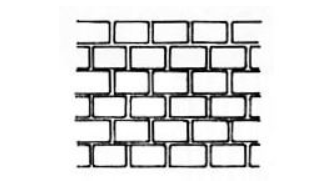

막힌줄눈

세로 줄눈 위아래가 막힌 경우

• 보강콘크리트 블록 구조를 제외한 벽돌쌓기는 막힌 줄눈으로 시공해야 함
• 통줄눈 쌓기보다 막힌 줄눈 쌓기가 하중을분산시켜 더 튼튼

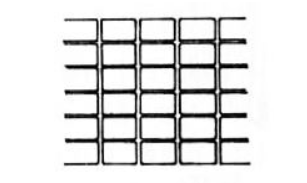

통줄눈

세로줄눈의 위아래가 일치하는 경우

• 상부하중전달에 불리
• 땅속 습기가 타고 올라오는 경우가 생김

줄눈

벽돌 등 조적재료를 쌓을 때마다 시멘트 모르타르를 사용해 쌓는 접합 부분

• 민 줄눈
• 평 줄눈
• 내민 줄눈
• 볼록 줄눈
• 오목 줄눈
• 빗 줄눈

---

벽돌쌓기법

처음 한 켜는 마구리쌓기, 다음 한 켜는 길이쌓기를 교대로 쌓는 것으로, 통줄눈이 생기지 않으며 내력벽을 만들 때 많이 이용되는 벽돌쌓기법은?

1. 미국식 쌓기
2. 프랑스식 쌓기
3. 영국식 쌓기 <<<
4. 영롱 쌓기

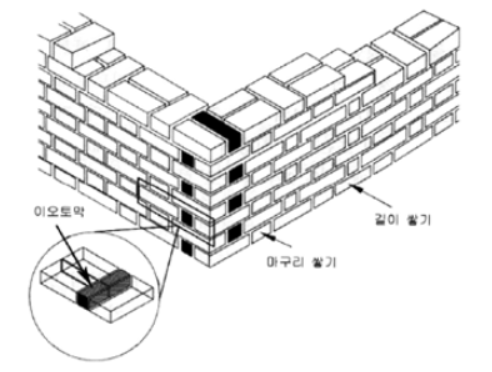

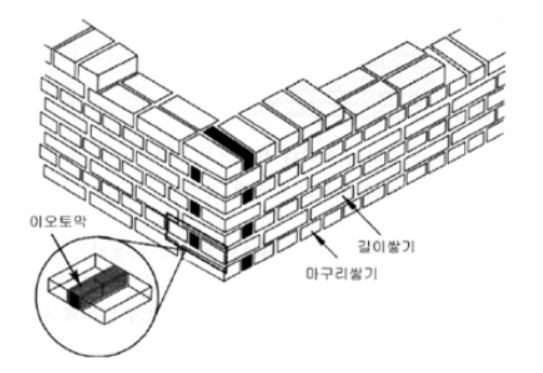

영국식 쌓기

조적방법 중 가장 튼튼 / 길이와 마구리를 한 켜씩 번갈아 쌓고 마구리 켜의 모서리에 반절 또는 이오토막을 사용해서 통줄눈이 생기는 것을 막는 형식이다.

• 구조적으로 덜 튼튼
• 모서리 부분 견고 => 주로 내력벽에 사용

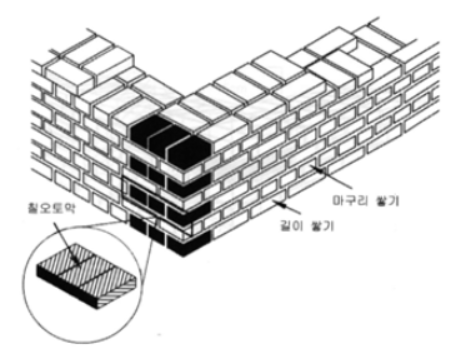

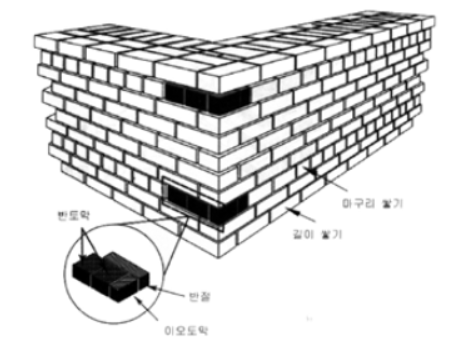

네덜란드식 쌓기; 화란식

한 켜씩 길이와 마구리를 번갈아 쌓고 길이 켜의 모서리에 칠오토막을 사용한다.

• 영국식쌓기보다 시공이 용이하고 모서리가 튼튼
• 벽돌 벽면에 무늬 등을 넣기가 순조로움
• 우리나라에서 가장 많이 사용

프랑스식 쌓기; 블란서식

한 켜에 길이와 마구리가 번갈아서 들어가고 통줄눈이 나와서 구조적인 용도가 아닌 장식용으로 사용한다.

• 모양이 예쁨
• 벽체내부에 통줄눈이 생겨 강도가 약함

미국식쌓기

앞면은 5켜 정도 길이 쌓기를 하고 여섯 번째 켜를 마구리 쌓기로 하며 뒷면은 영국식 쌓기로 한다.

• 가장 빠르게 쌓을 수 있음
• 내력벽에 사용

특수쌓기 - 영롱쌓기 / 엇모쌓기 / 옆세워쌓기가 있다.

---

블록구조

• 블록구조 벽체 두께 - 벽높이 1/16 이상 ▲
• 1일 쌓기 높이 - 1.5m 이내 ▼
• 블록조 최상층 벽높이 - 4m 이하 ▼

보강블록구조

블록 구멍에 철근을 배근 -> 콘크리트를 부어 넣은 구조

• 내력벽의 양이 많을수록▲ 횡력에 대항하는 힘▲이 커진다.
• 철근은 굵은 것을 조금 넣는 것보다 < 가는 것을 많이 넣는 것이 좋다.
• 철근의 정착이음은 기초보와 테두리보에 둔다.
• 벽체 두께 : 15cm 이상
• 벽량(㎝/m2) : 단위면적(m2)에 대한 내력벽의 길이, 보통 최소 15㎝/m2 이상

블록조의 테두리보에 대한 설명으로 옳지 않은 것은?

1. 벽체를 일체화하기 위해 설치한다.
2. 테두리보의 너비는 보통 그 밑의 내력벽의 두께보다는 작아야 한다. <<<
3. 세로철근의 끝을 장착할 필요가 있을 때 정착 가능하다.
4. 상부의 하중을 내력벽에 고르게 분산시키는 역할을 한다.

보강블록구조에 대한 설명 중 틀린 것은?

1. 내력벽의 양이 많을수록 횡력에 대항하는 힘이 커진다.
2. 철근은 굵은 것을 조금 넣는 것보다 가는 것을 많이 넣는 것이 좋다.
3. 철근의 정착이음은 기초보와 테두리보에 둔다.
4. 내력벽의 벽량은 최소 ~~20~~ cm/m2 이상으로 한다. <<<

거푸집블록구조

ㄱ자형 / ㄷ자형 / T자형 / ㅁ자형 등 살두께가 얇고 속 빈 블록구조로 쌓은 구조

장점

• 수직하중과 수평하중에 저항 => 거푸집으로 시공한 블록은 해체하지 않아도 됨

단점

• 시공 품질 판단이 어렵
• 부어넣기 이음새가 많음
• 강도 ▼
• 충분한 다짐이 어렵

---

돌구조

---

철골구조

플레이트보

플랜지 - 날개모양으로 접합하는 L형강 부분

커버플래이트 - 재료의 인장 및 휨을 보강

스티프너 - 웨브의 좌굴방지를 위한 보강재

철골구조의 플레이트 보에서 스티프너는 웨브의 무엇을 방지하는가?

 1.	처짐
 2.	좌굴 <<<
 3.	진동
 4.	블리딩

좌굴 (Buckling)

가느다란 기둥을 축 방향으로 누르거나 얇은 판에 판과 평행한 방향으로 압축력을 가하면 어느 순간에 휘어지는 횡 방향 변위(lateral displacement)가 발생하는 물체의 거동

== 붕괴

• 보통 단면적에 비해 세장이 긴 경우 발생
• 압축 받는 물체가 어느 한계에 가면 작용하는 하중이 더 이상 증가하지 않아도 압축력의 수직 방향의 변형이 증가 -> 하중 제거 후에도 비탄성 거동을 보여 변형이 회복 되지 않는 현상

---

---
