DAG(Directed Acyclic Graph)는 Airflow의 핵심 컨셉
Task들 간의 dependency와 relationship을 통해 Task들을 어떻게 실행해야 하는지를 알려줌

DAG 선언

context manager

with DAG("dag_id1", start_date=days_ago(2), schedule_interval=None) as dag:
	op = DummyOperator(task_id="task_id1")

standard constructor

first_dag = DAG("dag_id2", start_date=days_ago(2), schedule_interval=None)
op = DummyOperator(task_id="task_id2", dag=first_dag)

decorator

@dag(start_date=days_ago(2), schedule_interval=None)
def generate_dag():
	op = DUmmyOperator(task_id="task_id3")

dag = generate_dag()

참고

Task 의존성

Task/Operator는 일반적으로 다른 Task들과 의존 관계를 갖음
Task들 간의 이런 의존 관계를 선언하는 것이 DAG 구조를 구성하는 것

의존 관계를 표현하는 방법

<<, >> 연산자를 사용

first_task >> [second_task, third_task]
third_task << fourth_task

set_upstream(), set_downstream() 메소드 사용

first_task.set_downstream(second_task, third_task)
third_task.set_upstream(fourth_task)

chain()

from airflow.models.baseoperator import chain
# Replaces
# op1 >> op2 >> op4 >> op6
# op1 >> op3 >> op5 >> op6
cahin(op1, [op2, op3], [op4, op5], op6)

cross_downstream(), 더 복잡한 의존 관계 표현

from airflow.models.baseoperator import cross_downstream
# Replaces
# [op1, op2] >> op3
# [op1, op2] >> op4
cross_downstream([op1, op2], [op3, op4])

DAG 로딩

Airflow는 DAG_FOLDER 에서 python source file들을 각각 가져와 실행하고 DAG object로 로딩
python file에서 DAG를 로드할 때, 최상위 레벨의 DAG instance만 가져옴
```
dag_1 = DAG('loaded')

def my_func():
	dag_2 = DAG('not_loaded')

my_func()
```
위 예시에서 dag_1 은 최상위 레벨(globals()) 의 DAG instance이기 때문에 로딩 되지만, dag_2는 로딩되지 않음
DAG_FOLDER 내의 .airflowignore 파일로 무시할 파일이나 subfolder 설정 가능

DAG 실행

API나 수동으로 실행
DAG에 정의된 스케줄에 의해 실행

Default Arguments

DAG 내의 많은 Operator들에게 동일한 arguments(eg. start_date)를 선언하기 위해 DAG에 default_args 로 전달

default_args = {
	'start_date': datetime(2022, 1, 1),
	'owner': 'airflow'
}

with DAG('dag_id', default_args=default_args) as dag:
	op = DummyOperator(task_id='dummy')

Control Flow

기본적으로 Task는 앞 Task가 성공했을 때 실행되나, 여러 가지 변경이 가능
- Branching : 조건에 따라 실행할 Task를 선택
- Latest Only : Branching의 특별한 형태로, 최근 실행한 DAG만 실행
- Depends On Past : 이전에 실행한 Task의 결과 여부에 따라 현재 실행 여부가 나뉨
- Trigger Rules : Task를 실행할 조건 설정

Branching

조건에 따라 실행할 Task를 선택
BranchPythonOperator 는PythonOperator와 유사하나(PythonOperator를 상속), python_callable 인자에서 호출 이후 task_id 또는 task_id의 list를 return
return한 task_id의 Task를 실행하고 다른 경로는 skip

예시 코드

from airflow import DAG
from datetime import datetime
from airflow.operators.python import PythonOperator
from airflow.operators.bash import BashOperator
from airflow.operators.dummy_operator import DummyOperator
from airflow.operators.python_operator import BranchPythonOperator

default_args = {
    'start_date': datetime(2022, 1, 15),
    'catchup': False,
    'owner': 'Airflow'
}

with DAG('control_flow', schedule_interval=None, default_args=default_args) as dag:

    def branch_func(ti):
        xcom_value = int(ti.xcom_pull(task_ids="start_task"))
        if xcom_value >= 5:
            return "continue_task"
        else:
            return "stop_task"

    start_op = BashOperator(
        task_id="start_task",
        bash_command="echo 5",
        do_xcom_push=True,
        dag=dag,
    )

    branch_op = BranchPythonOperator(
        task_id="branch_task",
        python_callable=branch_func,
        dag=dag,
    )

    continue_op = DummyOperator(task_id="continue_task", dag=dag)
    stop_op = DummyOperator(task_id="stop_task", dag=dag)

    start_op >> branch_op >> [continue_op, stop_op]

Latest Only

Airflow의 DAG는 backfill과 같이 현재 시점이 아닌 다른 시점에 실행될 수 있음
이 때 특정 날짜가 실행되지 않기를 원하면 LatestOnlyOperator를 사용
최근 실행한 DAG가 아닌 경우, 모든 downstream Task를 skip

예시 코드

import datetime as dt

from airflow import DAG
from airflow.operators.dummy import DummyOperator
from airflow.operators.latest_only import LatestOnlyOperator
from airflow.utils.trigger_rule import TriggerRule

with DAG(
    dag_id='latest_only_with_trigger',
    schedule_interval=dt.timedelta(hours=4),
    start_date=dt.datetime(2021, 1, 1),
    catchup=False,
    tags=['example3'],
) as dag:
    latest_only = LatestOnlyOperator(task_id='latest_only')
    task1 = DummyOperator(task_id='task1')
    task2 = DummyOperator(task_id='task2')
    task3 = DummyOperator(task_id='task3')
    task4 = DummyOperator(task_id='task4', trigger_rule=TriggerRule.ALL_DONE)

    latest_only >> task1 >> [task3, task4]
    task2 >> [task3, task4]

task1은 latest_only 와 바로 의존관계가 있는 downstream이므로 최근 날짜의 실행이 아니면 skip
task2는 latest_only와 바로 의존관계가 있지 않으므로 과거 날짜도 실행
task3은 trigger rule이 default(ALL_SUCCESS)이므로 task1이 최근 날짜의 실행이 아니면 skip하여 task3도 skip하게 됨
task4는 trigger rule이 ALL_DONE으로 설정되었으므로 실행

Depends On Past

이전 DAGRun에서 Task가 성공하거나 skip된 경우에만 다음 DAG의 Task가 실행
이전에 실행한 Task의 결과 여부에 따라 현재 실행 여부가 나뉨
Operater의 파라미터로 depends_on_past 를 True로 설정

Trigger Rules

Operator의 파라미터로 trigger_rule=something 으로 설정
- all_success(default)
- all_failed
- all_done
- one_failed
- one_success
- none_failed
- always
- etc...

DAG & Task Documentation

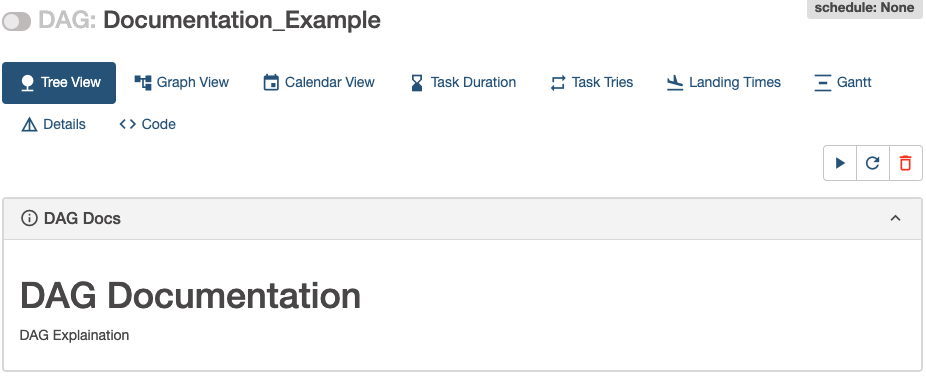

Airflow UI에서 볼 수 있도록 DAG와 Task object에 documentation을 추가할 수 있음
DAG는 Graph & Tree View, Task는 Task Instance Details

with DAG(
    dag_id='Documentation_Example',
    schedule_interval=None,
    start_date=dt.datetime(2022, 1, 15),
    catchup=False,
) as dag:

    dag.doc_md = """
        # DAG Documentation
        DAG Explaination
    """
    task_documentation_example = DummyOperator(task_id='task_documentation_example')
    task_documentation_example.doc_md = """\
        # Task Documentation
        Task Explaination
        # """
    task_documentation_example
