LVM(Logical Volume Management)

파티션 구조와 상관 없이 원하는 크기로 생성(확장성)

사용 중 사이즈가 부족하면 확장 가능

디스크 교체 작업이 수월(데이터 유지한 채로 교체 가능)

RAID를 적용한 볼륨 생성 가능

특정 시점을 저장하는 snapshot 기능

실제 장치 하나의 크기보다 더 크게 사용 가능(여러 장치 연결)

논리 볼륨의 구성 순서

물리볼륨 -> 볼륨 그룹 -> 논리 볼륨

Physical Volume/물리 볼륨

물리적인 실제 장치를 의미 (파티션/디스크)

디스크 전체 또는 일부를 파티션으로 지정 후 PV 생성하며 VG 생성 시 하나의 요소
PV 내에는 LV의 메타데이터를 저장하는 영역을 가져 정보를 복구할 때 사용

Volume Group/볼륨 그룹

PV의 집합

하나 이상의 PV 집합으로 구성
한 시스템에 여러 VG 생성 가능하며 이름을 지정할 수 있음
사용하는 VG의 사이즈는 해당 VG에 포함된 PV 사이즈의 합
PE(Physical Extent)의 크기 지정
- pe는 물리 확장이라 부르고, VG에서 LV 생성 또는 확장 시 사용하는 최소 단위
- 일반적으로 4MB로 설정

Logical Volume/논리 볼륨

실제 사용할 논리적 단위(VG 안에 생성)

파일 시스템에 데이터를 저장할 수 있는 볼륨
볼륨 그룹을 반드시 지정하여 해당 볼륨 그룹에 지정한 만큼 크기 할당
- MB, GB 등 단위 또는 PE의 수를 지정하는 방식
논리 볼륨 생성 시 볼륨 그룹이 할당 가능한 사이즈를 넘어서면 생성되지 않음
OverCommit
- 가상화에서 Thin Provisioning 형태 볼륨 생성 시 VG보다 큰 LV 생성 가능한 것

LVM 생성

n옵션과 t옵션을 활용하여 LVM(8e), swap(82)파티션 생성

# pv create
pvcreate /dev/sdd7 /dev/sdd8 /dev/sdd9 /dev/sdd10
  Physical volume "/dev/sdd7" successfully created.
  Physical volume "/dev/sdd8" successfully created.
  Physical volume "/dev/sdd9" successfully created.
  Physical volume "/dev/sdd10" successfully created.

# VG create test-vg라는 이름으로 7,8,9번 파티션 할당
vgcreate test-vg /dev/sdd7 /dev/sdd8 /dev/sdd9
  Volume group "test-vg" successfully created

# LV create 실제 사용할 LV 생성
# test-vg VG에서 2G 크기 (-L)를 사용해 test-lv라는 LV 생성
lvcreate -n test-lv -L 2G test-vg
  Logical volume "test-lv" created.

lv 생성 방법

# 소문자 l옵션 사용 시 뒤의 인자 수 만큼 pe 생성하여 용량 할당
lvcreate -l 100 test-vg
  Volume group "test-vg" successfully extended

# vgdisplay
lvol0   test-vg -wi-a----- 400.00m

# 직접 용량 할당도 가능
lvcreate -L 400M test-vg

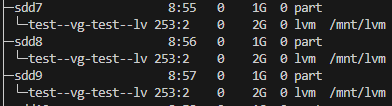

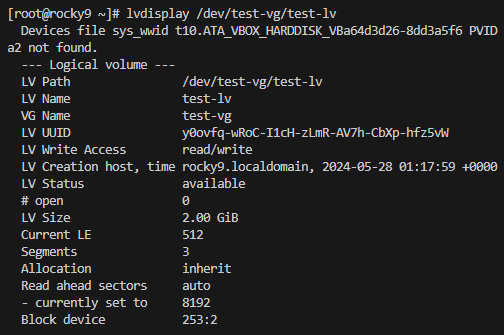

결과

test-vg

test-lv

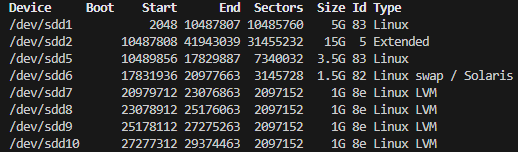

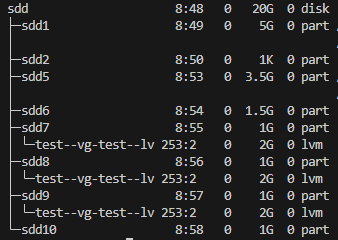

디스크 상태

Mount

1. Format

mkfs -t < filesystem > < Path >

# path 조회
lvdisplay | grep Path
  Devices file sys_wwid t10.ATA_VBOX_HARDDISK_VBa64d3d26-8dd3a5f6 PVID bbyAlJIN9bj4rcDjcYVVqMBz72umwe05 last seen on /dev/sda2 not found.
  LV Path                /dev/test-vg/test-lv

# format
mkfs -t xfs /dev/test-vg/test-lv

2. Mount

mount /dev/test-vg/test-lv /mnt/lvm/

fstab 자동화

/dev/test-vg/test-lv /mnt/lvm xfs defaults 0 0

Scaling

vgextend

기존에 할당되어있지 않던 장치를 추가해주는 용량 scaling이 가능하다.

vgextend test-vg /dev/sdd10
  Volume group "test-vg" successfully extended

vgdisplay | grep -i size
  Devices file sys_wwid t10.ATA_VBOX_HARDDISK_VBa64d3d26-8dd3a5f6 PVID bbyAlJIN9bj4rcDjcYVVqMBz72umwe05 last seen on /dev/sda2 not found.
  VG Size               3.98 GiB
  PE Size               4.00 MiB
  Alloc PE / Size       512 / 2.00 GiB
  Free  PE / Size       508 / 1.98 GiB

lvextent

# 원하는 용량을 바로 입력하거나 더하는 방식 모두 가능하여 아래의 두 줄은 같은 의미를 가지며 -r(resize)옵션을 사용해줘야한다.

lvextend -L 2.5G /dev/test-vg/test-lv -r

lvextend -L +500M /dev/test-vg/test-lv -r

# lvdisplay 명령으로 확인

LV Size                <2.49 GiB

Delete

umount /mnt/lvm

lvremove /dev/test-vg/test-lv
Do you really want to remove active logical volume test-vg/test-lv? [y/n]: y
  Logical volume "test-lv" successfully removed.

vgremove test-vg
Do you really want to remove volume group "test-vg" containing 1 logical volumes? [y/n]: y
Do you really want to remove active logical volume test-vg/lvol0? [y/n]: y
  Logical volume "lvol0" successfully removed.
  Volume group "test-vg" successfully removed

pvremove /dev/sdd10
  Labels on physical volume "/dev/sdd10" successfully wiped.

pvremove /dev/sdd9
  Labels on physical volume "/dev/sdd9" successfully wiped.
