출처 : https://genesis-world.readthedocs.io/en/latest/user_guide/getting_started/visualization.html

Genesis에서 제공하는 User Guide를 읽으며 해석하며 어떻게 동작하는지 살펴보겠습니다.

Viewer

Genesis의 시각화 시스템

Genesis의 시각화 시스템은 생성한 장면(scene)의 시각화 도구(scene.visualizer)를 통해 관리됩니다. 시각화에는 두 가지 방법이 있습니다:
1. 인터랙티브 뷰어(Interactive Viewer): 별도의 쓰레드에서 실행되어 실시간으로 장면을 보여줍니다.
2. 카메라를 수동으로 추가: 장면에 카메라를 추가하고 이를 사용하여 이미지를 렌더링(rendering)합니다.

1. Interactive Viewer (인터랙티브 뷰어)

뷰어란?

뷰어(Viewer)는 Genesis가 제공하는 실시간 시각화 도구입니다.
이 도구를 사용하면 화면에 현재 장면을 실시간으로 렌더링하여 보여줍니다. 특히 개발자나 연구자는 장면의 구성 및 객체의 배치를 직관적으로 확인할 수 있습니다.

뷰어 설정

뷰어는 장면을 생성할 때 viewer_options와 vis_options 매개변수를 통해 설정할 수 있습니다.

샘플 코드와 주요 매개변수

scene = gs.Scene(
    show_viewer = True,  # 뷰어를 활성화할지 여부
    viewer_options = gs.options.ViewerOptions(
        res = (1280, 960),            # 뷰어 해상도 (픽셀 단위)
        camera_pos = (3.5, 0.0, 2.5), # 카메라 위치 (x, y, z 좌표, 단위: 미터)
        camera_lookat = (0.0, 0.0, 0.5), # 카메라가 바라볼 점 (x, y, z 좌표)
        camera_fov = 40,              # 카메라 시야각(Field of View), 단위: 도(degree)
        max_FPS = 60,                 # 최대 초당 프레임 (None으로 설정하면 최대 속도로 실행)
    ),
    vis_options = gs.options.VisOptions(
        show_world_frame = True,    # 월드 좌표축 시각화 여부
        world_frame_size = 1.0,     # 월드 좌표축 길이 (단위: 미터)
        show_link_frame = False,    # 개별 객체 링크의 좌표축 시각화 여부
        show_cameras = False,       # 추가한 카메라의 메쉬와 시야각 시각화 여부
        plane_reflection = True,    # 평면 반사 효과 활성화 여부
        ambient_light = (0.1, 0.1, 0.1), # 주변광(ambient light) 설정
    ),
    renderer = gs.renderers.Rasterizer(), # 카메라 렌더링 방식 (래스터라이저 사용)
)

뷰어 설정의 주요 기능 설명

1. viewer_options (뷰어 옵션)

res: 뷰어 창의 해상도를 지정합니다. (가로, 세로) 형태의 튜플로 입력하며, 단위를 픽셀로 나타냅니다. (일반적인 해상도를 생각하면 됩니다. 1920x1080, 1280x960 등)
- None으로 설정하면, Genesis는 디스플레이 높이의 절반 크기로 4:3 비율의 창을 자동 생성합니다.
camera_pos: 카메라의 초기 위치를 (x, y, z) 형식으로 지정합니다.
camera_lookat: 카메라가 바라볼 지점의 좌표를 설정합니다.
camera_fov: 카메라의 시야각(Field of View)을 설정합니다. 값이 작을수록 줌(zoom)이 강해지고, 값이 클수록 넓은 시야를 보여줍니다.
- 좁은 FOV: 더 적은 영역을 확대해서 보여줍니다 (줌인 효과).
- 넓은 FOV: 더 많은 영역을 포괄하지만, 원근감이 강해지고 물체가 더 작아 보입니다 (줌아웃 효과).
max_FPS: 초당 최대 프레임을 설정합니다. None으로 설정하면 최대한 빠르게 실행됩니다.

2. vis_options (시각화 옵션)

show_world_frame: 월드 좌표축을 화면에 표시합니다. 디버깅이나 위치 파악에 유용합니다.
world_frame_size: 월드 좌표축의 길이를 설정합니다.
show_link_frame: 객체의 링크 좌표축 표시 여부입니다.
show_cameras: 추가된 카메라의 메쉬와 시야각을 시각화할지 여부입니다.
plane_reflection: 평면 반사 효과를 활성화합니다.
ambient_light: 주변광 설정으로, 장면의 기본적인 밝기를 제어합니다.

2. Renderer (렌더링 방식)

Genesis는 두 가지 렌더링 백엔드를 지원합니다:
1. Rasterizer: 빠른 렌더링 속도를 제공하며 뷰어와 기본 카메라에서 사용됩니다.

사용 : gs.renderers.Rasterizer()
빠른 렌더링 속도를 제공하므로, 실시간 시뮬레이션에 적합하며 또한 기본 defualt값이기도 합니다.

RayTracer: 광선 추적 방식을 사용하여 사실적인 이미지를 생성하지만, 더 많은 계산이 필요합니다.

사용 : gs.renderers.RayTracer()
RayTracer는 더 많은 계산이 필요하기 때문에 느리지만, 사실적 렌더링이 필요할 때 사용됩니다.

3. Viewer 객체의 활용

뷰어 객체는 생성된 장면에서 접근할 수 있습니다.

scene.visualizer.viewer 또는 scene.viewer로 뷰어에 접근 가능합니다.

카메라의 자세 제어

카메라 자세 조회:
```
cam_pose = scene.viewer.camera_pose
```
cam_pose는 카메라의 현재 위치와 회전 정보를 제공합니다.
카메라 자세 설정:
```
scene.viewer.set_camera_pose(cam_pose)
```
set_camera_pose() 메서드를 사용하여 카메라의 위치와 방향을 변경할 수 있습니다.

Camera & Headless Rendering

Genesis에서는 Viewer(뷰어)와는 별도로 카메라를 수동으로 추가할 수 있습니다.
Viewer는 실시간으로 장면을 확인할 수 있도록 화면에 출력되지만, 수동으로 추가한 카메라는 특정 작업이 필요할 때만 이미지를 렌더링합니다.

Headless mode

카메라는 뷰어나 디스플레이에 연결되지 않으며, 필요할 때만 렌더링된 이미지를 반환합니다. 따라서 카메라는 헤드리스 모드(headless mode)로 작동합니다.

설명:
- Headless Mode: 화면에 직접 출력하지 않고, 메모리에만 렌더링 결과를 저장하는 방식입니다.
- 이렇게 하면 디스플레이가 필요 없는 서버 환경에서도 효율적으로 작업을 수행할 수 있습니다.

그래서 카메라는 뭐하는데?

카메라는 RGB 이미지, 깊이 정보(depth), 세그멘테이션 마스크, 표면 법선(surface normals) 렌더링을 지원합니다.

설명:

RGB Image: 카메라가 실제로 볼 수 있는 컬러 이미지입니다.

Depth: 각 픽셀이 카메라로부터 얼마나 먼지에 대한 거리 정보를 제공합니다.

Segmentation Mask: 장면 내에서 객체별로 구분된 마스크 이미지를 생성합니다.

Surface Normals: 각 표면의 방향을 나타내는 법선 벡터 정보를 시각화합니다.

기본적으로 RGB만 렌더링되며, 추가 정보를 얻으려면 아래처럼 설정해야 합니다.

기본적으로는 RGB만 렌더링되며, 추가 모드를 활성화하려면 camera.render() 호출 시 매개변수를 설정해야 합니다.

코드 예제:

  scene.build()  # 장면 빌드

  # RGB, 깊이 정보, 세그멘테이션 마스크, 표면 법선 렌더링
  rgb, depth, segmentation, normal = cam.render(depth=True, segmentation=True, normal=True)

depth=True: 깊이 정보 렌더링 활성화.
segmentation=True: 세그멘테이션 마스크 활성화.
normal=True: 표면 법선 렌더링 활성화.

GUI=True로 설정하고 디스플레이가 연결되어 있다면, 4개의 창(RGB, Depth, Segmentation, Normal)이 표시됩니다.

설명:
- OpenCV 창을 통해 렌더링된 결과를 실시간으로 확인할 수 있습니다.
- OpenCV 창이 까맣게 보인다면, cv2.waitKey(1)을 추가하거나 render()를 다시 호출하여 새로 고침하면 해결될 수 있습니다.

Genesis 카메라 요약

Genesis 카메라는 Viewer와 별도로 동작하며, 필요할 때만 이미지를 렌더링합니다.

기본 설정: RGB 렌더링
추가 정보: Depth, Segmentation Mask, Normal Map
GUI 옵션: OpenCV 창을 통해 결과를 실시간으로 확인 가능
적용 사례: 디스플레이가 없는 환경에서도 이미지 데이터를 효율적으로 생성 가능

카메라 녹화

# 카메라 녹화를 시작합니다. 녹화가 시작되면 렌더링된 모든 RGB 이미지가 내부적으로 기록됩니다.
'''
이 기능은 카메라가 생성하는 RGB 이미지 데이터를 실시간으로 캡처하고 저장하는 역할을 합니다.
예를 들어, 시뮬레이션에서 특정 장면의 모든 프레임을 기록하거나 후속 분석을 위해 데이터를 저장하는 데 유용합니다.
내부적으로 기록된 데이터는 나중에 추출하거나 시각화, 분석 등에 활용할 수 있습니다.
'''
cam.start_recording()

import numpy as np
for i in range(120):
    scene.step()

    # change camera position
    cam.set_pose(
        pos    = (3.0 * np.sin(i / 60), 3.0 * np.cos(i / 60), 2.5),
        lookat = (0, 0, 0.5),
    )

    cam.render()

# 녹화를 중지하고 비디오를 저장합니다. filename이 지정되지 않으면 호출한 파일 이름을 사용하여 자동으로 이름이 생성됩니다.
cam.stop_recording(save_to_filename='video.mp4', fps=60)
'''
이 기능은 현재 진행 중인 녹화를 종료하고, 녹화된 내용을 하나의 비디오 파일로 저장합니다.
저장되는 파일 이름은 사용자가 직접 설정할 수 있습니다.
'''

총 정리 코드

import genesis as gs

gs.init(backend=gs.gpu) # gpu로 변경, cpu는 너무 오래걸리기도 하고...

scene = gs.Scene(
    show_viewer = True,
    viewer_options = gs.options.ViewerOptions(
        res           = (1280, 960),
        camera_pos    = (3.5, 0.0, 2.5),
        camera_lookat = (0.0, 0.0, 0.5),
        camera_fov    = 40,
        max_FPS       = 60,
    ),
    vis_options = gs.options.VisOptions(
        show_world_frame = True,
        world_frame_size = 1.0,
        show_link_frame  = False,
        show_cameras     = False,
        plane_reflection = True,
        ambient_light    = (0.1, 0.1, 0.1),
    ),
    renderer=gs.renderers.Rasterizer(),
)

plane = scene.add_entity(
    gs.morphs.Plane(),
)

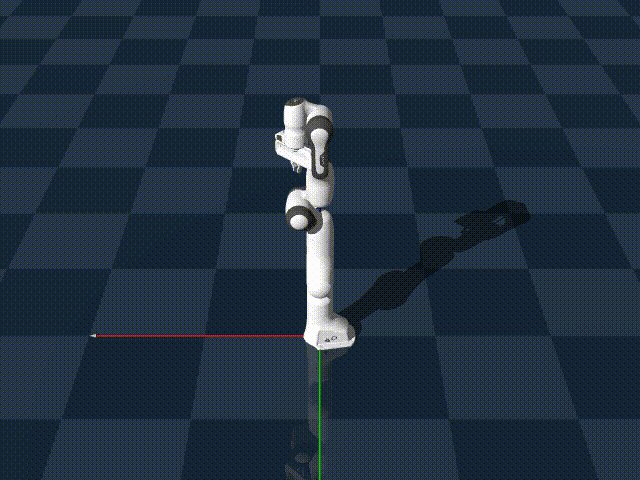

franka = scene.add_entity(
    gs.morphs.MJCF(file='xml/franka_emika_panda/panda.xml'), # 로봇팔을 불러옵니다.
)

cam = scene.add_camera(
    res    = (640, 480),
    pos    = (3.5, 0.0, 2.5),
    lookat = (0, 0, 0.5),
    fov    = 30,
    GUI    = False,
)

scene.build()

# render rgb, depth, segmentation, and normal
# rgb, depth, segmentation, normal = cam.render(rgb=True, depth=True, segmentation=True, normal=True)

cam.start_recording()
import numpy as np

for i in range(120):
    scene.step()
    cam.set_pose(
        pos    = (3.0 * np.sin(i / 60), 3.0 * np.cos(i / 60), 2.5),
        lookat = (0, 0, 0.5),
    )
    cam.render()

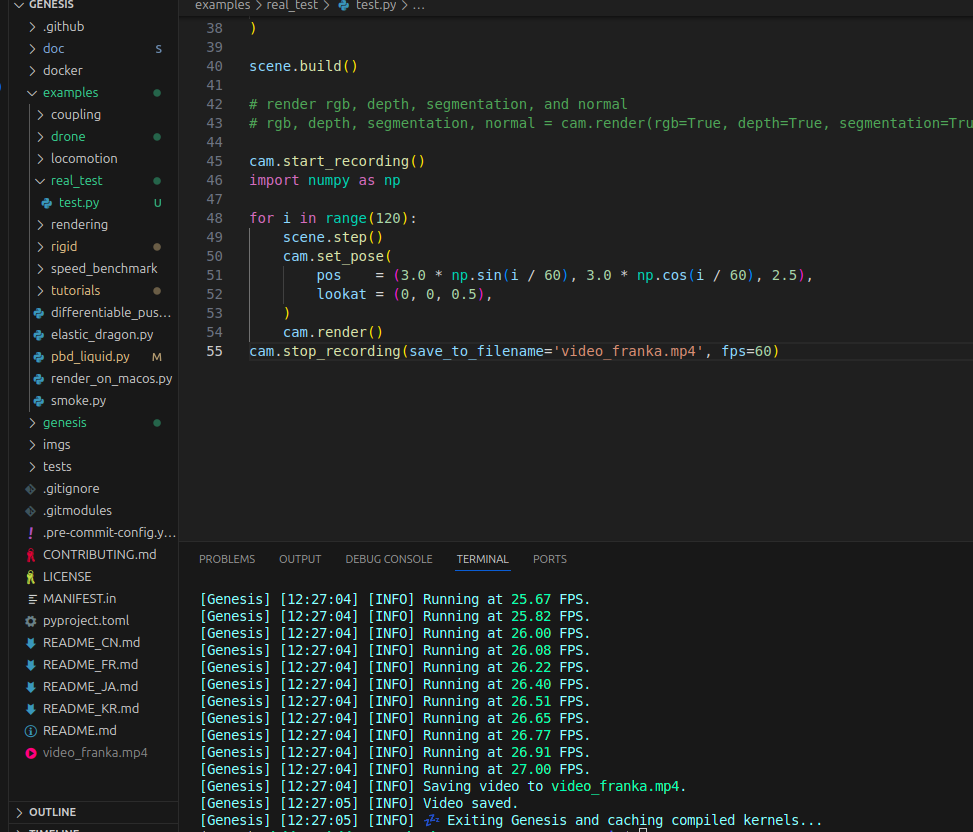

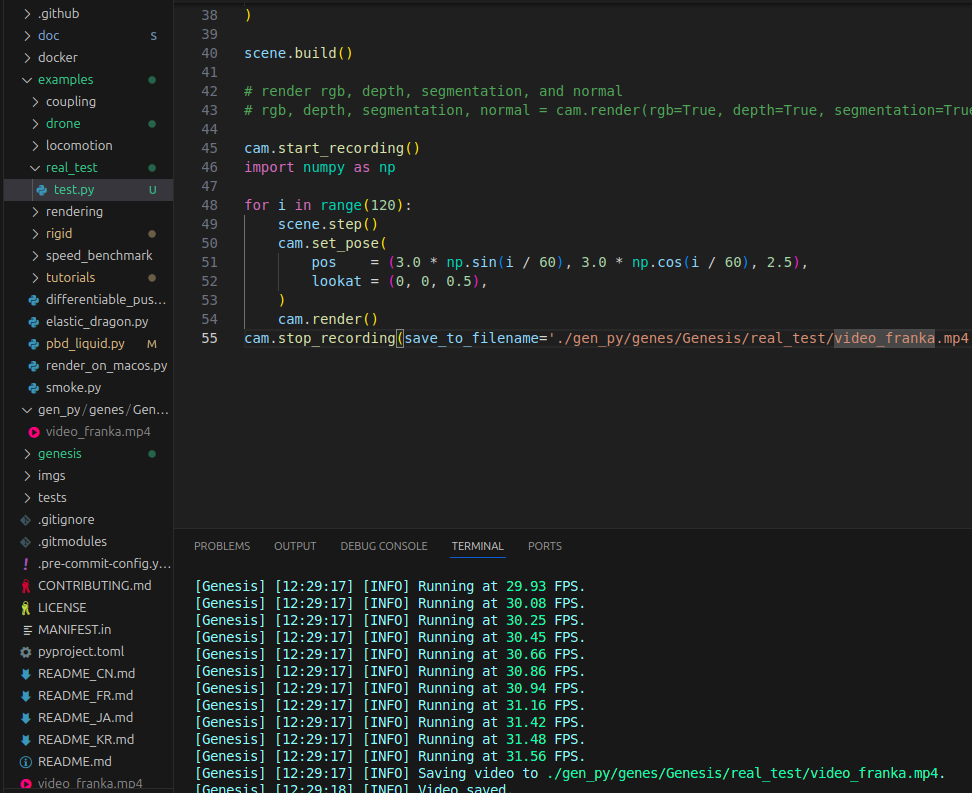

cam.stop_recording(save_to_filename='video_franka.mp4', fps=60)
