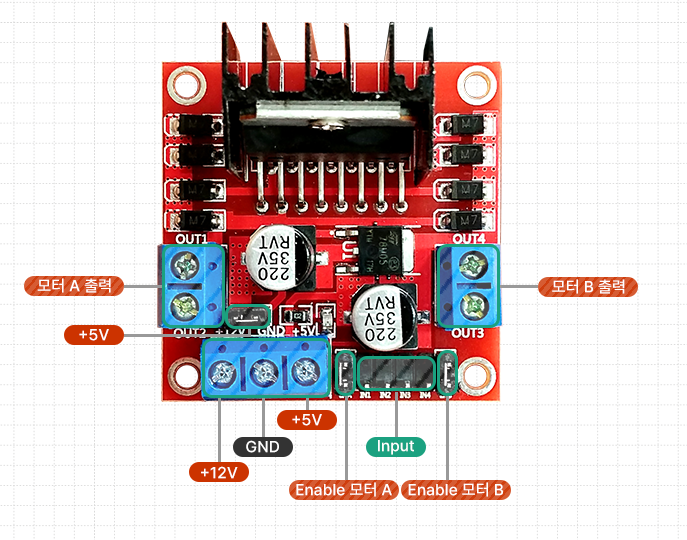

제품명 : L298N

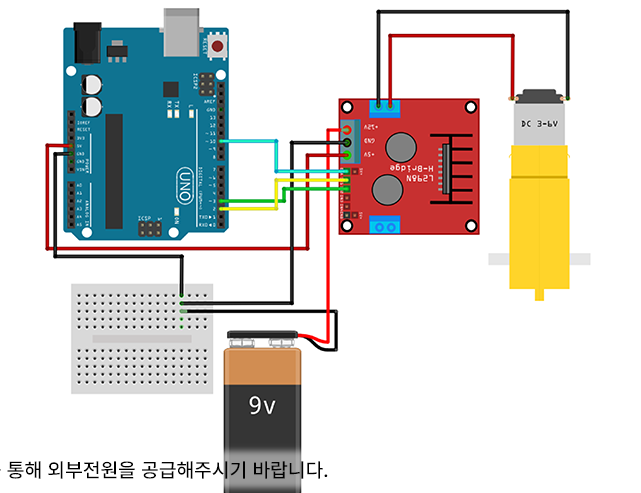

회로 연결

• 출처 에듀이노

본 사진은 아두이노와 연결한거지만, STM32에서도 대동소이하다.

• 출처 에듀이노'
  ENA, ENB에는 PWM신호를 넣고, 여기서 듀티사이클을 정해 모터를 작동 시킨다

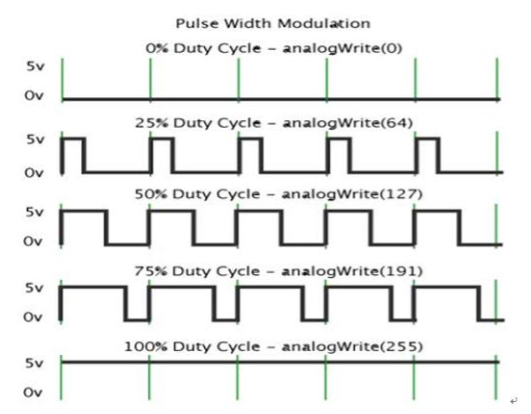

PWM 간단 이해

듀티사이클 100이란 5V를 쭉 준것
듀사이클 50이란 5V를 주는 시간을 절반으로 줄인것 -> 상대적으로 2.5볼트 처럼 보인다(time scale)

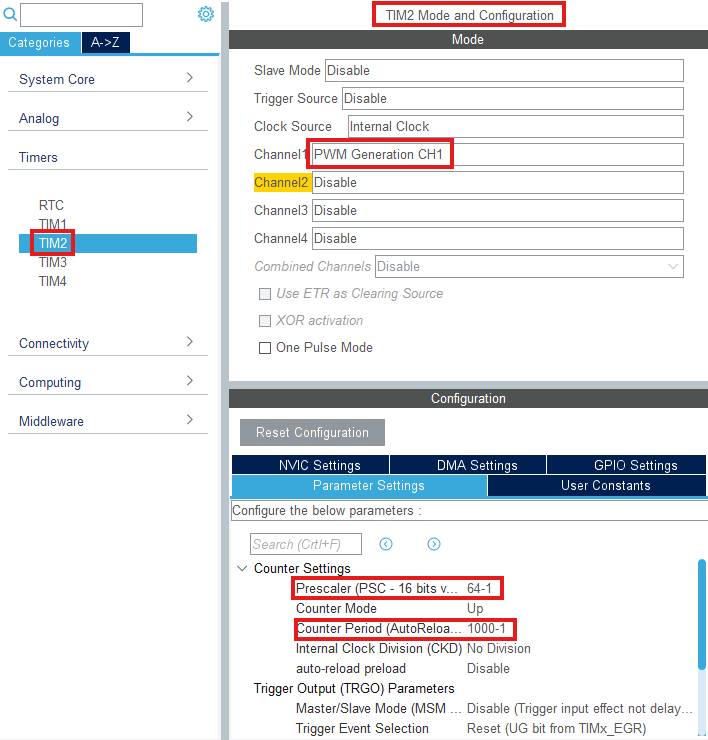

핀 설정

• PA0 TIM2_CH1
• PA1, PA4 : GPIO_OUTPUT

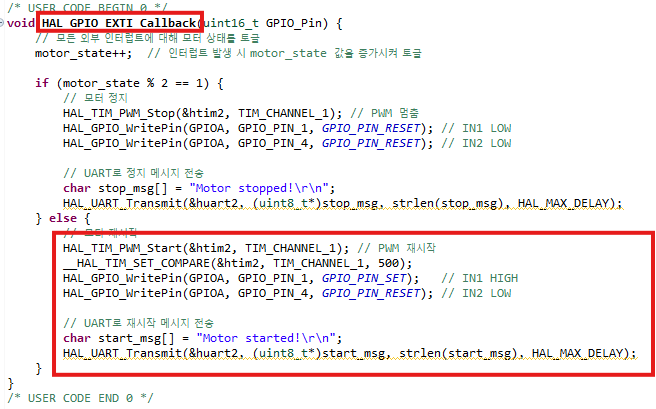

모터 작동 코드

• HAL_TIM_SET_COMPARE의 3번째 파라미터가 500인데, 듀티사이클 50%라고 보면 된다
