<OSPF(Open Shortest Path First)>
-OSPF는 링크 상태(Link State) 라우팅 프로토콜로 IETF 국제 표준 프로토콜이다.
-VLSM을 지원하고 라우터 홉 카운트의 제한이 없다
-다른 라우터들에게 전체 네트워크 구성을 파악하기 위하여 필요한 정보(DB)를 생성 및 광고한다.
-상태 변화 시에만 업데이트되기 때문에 라우터 간에 변경된 정보를 주고 받는 건버전스 타임이 짧다.
-최단 거리를 구하기 위해 다익스트라(Dijkstra) 알고리즘을 사용한다.
-,IPv4 에서는 version 2를 IPv6에서는 version 3을 사용한다

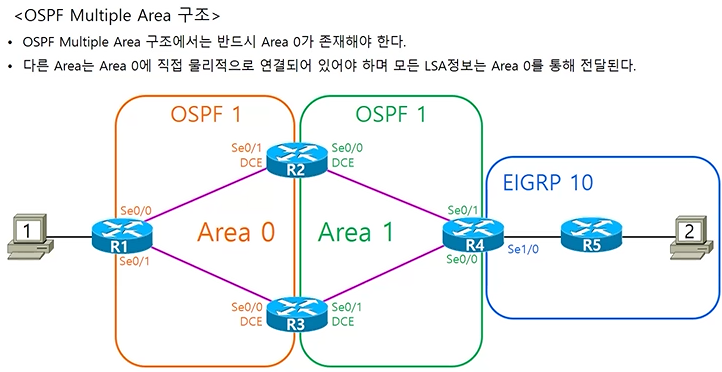

(1) IR(Internal Router): 같은 Area 내에 포함되어 있는 라우터 => Area 0 : R1, R2, R3
(2) ABR(Area Border Router): Area 경계 라우터 => R2,
(3) ASBR(Autonomous System Border Router): 다른 프로토콜(AS) 경계에 있는 라우터 => R4
<OSFP 기본설정>
R1# conf t
R1#(config)# router ospf 1 => AS 번호, 1~65535 설정 가능
R1(config-router)# router-id 1.1.1.1 => OSPF에서 변동되지 않은 IP 주소
R1(config-router)# network 912.168.10.254 0.0.0.0 area 0 => 인터페이스 IP, 와일드카드 마스크, 에리어 번호로 광고할 네트워크 선언<OSPF cost 값 설정>
R1(config) #interface fa0/1
R1(config-if)# ip ospf cost 100 => cost값을 100으로 설정
<L3 스위치의 특징>
-L3 스위칭 + L3 라우팅을 지원하는 하이브리드 스위치
-기본 동작은 L@ 모드이며, 특정 명령어를 통해 L3 모드로 동작하게 한다
-전체 설정 모드 (config)# 에서 ip routing 명령어를 설정하면 라우팅 프로토콜을 활성화
-인터페이스 설정 모드에서 no switchport 명령어를 설정하면 IP주소를 설정 가능
OSPF 메트릭
OSPF의 메트릭을 코스트(cost)라고 부르며, 출발지부터 목적지까지의 각 인터페이스에서 기준 대역폭(reference bandwidth)을 실제 대역폭을호 나눈 값의 합계이다. 시스코 IOS의 OSPF기준 대력폭은 10^이다.
<OSPF 주요 용어>
-DR/BDR
(1) DR : Designated Router - OSPF로 연결된 모든 라우터의 DB 정보를 관리하는 라우터
(2)DBR : Backup Designated Router - DR 라우터에 문제가 발생했을때 대신 역할을 하는 라우터
-LSA : Lik State Advertisement 패킷을 통해 OSPF Topology DB를 구축한다.
-Hello Packet : OSPF Router사이에서 변화를 체크하기 위해 주기적으로 교환되는 메시지
- Cost : 회선의 대역폭(Bandwidth) 값을 Cost로 변환하여 메트릭으로 사용한다.
<라우팅 주요 용어>
1. IGP와 EGP
(1) AS(Autonomous System) : 동일한 라우팅 정책이 적용되는 하나의 영역
-AS 번호는 IANA라는 기관에서 16bit 크기의 번호를 부여한다
ex) KT AS번호: 4766, SKBB AS번호: 9318
-동일 AS 내부에서 사용되는 라우팅 프로토콜을 IGP라고 한다
-RIP, EIGRP, OSPF, IS-Is 등이 있다(2) EGP (Exterior Gateway Protocol)
-As번호가 다른 네트워크 간에 사용되는 프로토콜
-통신회사 간이나 두 개 이상의 서로 다른 ASㄹㄹ 연결해 주는 라우팅 프로토콜
메트릭(Metric) 이란?
-라우팅 프로토콜의 최적 경로(best route) 선택 기준
-라우팅 프로토콜 마다 메트릭이 서로 다르다
-RIP : 홉 카운트
-EIGRP : 홉 카운트, 대역폭, 지연값, 신뢰도
-OSPF : 코스트
-IS-IS : 코스트AD(Administrative Distance) - 관리거리
-라우팅 프로토콜의 위선순위를 수치로 표현한 것
-즉 같은 네트워크에 복수의 라우팅 프로토콜 적용 시 값이 낮을 수록 우선적으로 교려한다-정적 라우팅 : 1
-EBGP : 20
-EIGRP : 90
_OSPF : 110
-RIP : 120루프백 인터페이스(Loopback)
-논리적인 인터페이스로 주로 라우터 ID로 사용
-테스트를 위한 추가적인 네트워크를 만들때도 쓰이며 장비 원격 좁속용 IP로도 쓰인다R1# conf t
R1(config)# interface loopback 0
R1(config-if)# ip address 1.1.1.1 255.255.255.0
<네트워크 장비 원격 접속 설정>
line vty 0 4
password 1234 => 원격 접속 시 비밀번호
exec-timeout 10 0 => 10분 0초 동안 아무런 입력이 없으면 자동 로그아웃, 0 0으로 설정시 무한 접속 유지
login => 원격 접속 시 비밀번호 체크<enable 암호 설정>
R1# conf t
R1(config)# enable password 1234
<BGP - Border Gateway Protocol>
-서로 다른 AS를 연결해 주는 경계 게이트웨이 프로토콜
-AS(Autonomous System) : ㄱ네트워크 관리자에 의해 관리되는 라우터 집단(도메인)을 의미
-대규모의 네트워크 집단을 연결하기 위해서 OSPF, EIGRP 등과 같은 IGP를 사용하면 장비 부하 현상과 대역폭 고갈 분제 발생
<기본 설정 명령어>
router bgp 1 => BGP 설정모드 진입, AS번호를 지정
bgp router-id 1.1.2.2 => BGP의 라우터 ID 지정
neighbor 1.1.23.3 remote-as 2 => 상대편 네이버 IP 주소 및 상대편 AS번호 설정
network 1.1.10.0 mask 255.255.255.0 => eBGP를 통해 상대편 AS에게 광고할 네트워크 설정
<디폴트(default) 라우팅>
- 전송하려는 패킷의 목적지가 존재하는 라우팅 테이블 외 나머지 모두를 의미
- 인터넷과 연결되는 라우터에는 대부분 디폴트 라우팅이 설정되어 있음
- 라우터마다 한줄만 설정이 가능 (복수 설정 불가)
정정 라우팅 형식
ip route [목적지 네트워크][서브넷 마스크] [넥스트 홉]

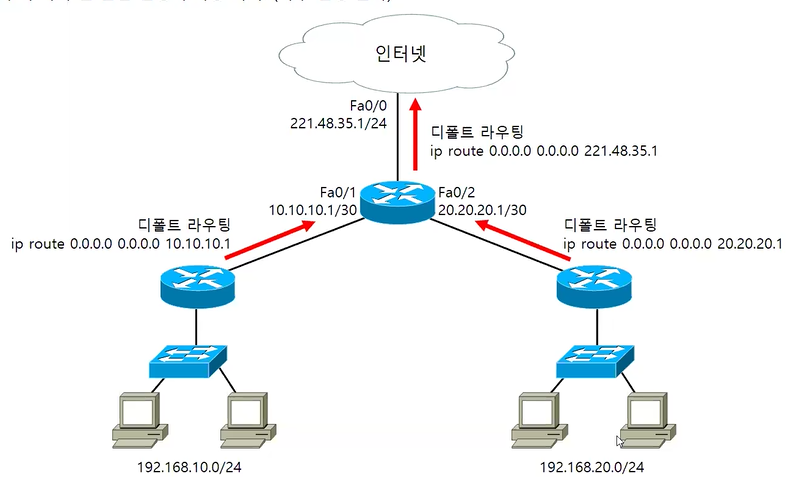

iproute 192.168.10.0 255.255.255.0 10.10.10.2디폴트 라우팅
ip route 0.0.0.0 0.0.0.0 10.10.10.2 => 내가 모르는 모든 네트워크는 10.10.10.2로 보냄
<게이트웨이 이중화 프로토콜(FHRP)>
-게이트웨이(Gateway)는 PC나 서버가 다른 네트워크에 연결된 장비들과 통신하기 위한 출입구
-게이트웨이 역할을 하는 L3스위치 및 라우터를 복수 개로 구성하고 네트워크를 중단없이 운영하기 위해 사용
-가상게이트웨이를 만들어 하나가 다운되면 다른 하나가 역할을 계속 수행하게 하는 프로토콜
게이트웨이 이중화 프로토콜의 종류에는 HSRP(Cisco 전용), VRRP, GLBP
<HSRP 기본 설정>
[Active]
interface FastEthernet0/0
ip address 192.168.10.252 255.255.255.0
standby 10 ip 192.168.10.254 => HSRP 그룹 10번의 VIP(가상 게이트웨이) 설정
standby 10 priority 105 => HSRP 우선순위 값 설정
standby 10 preempt => 장액 보구 됬을 시 자동으로 Acvtice 원상복구
