MQTT 사용부터 InfluxDB 사용까지

Yeomso(BE)·2024년 6월 9일

mqtt란?

저 대역폭 환경에서 M2M(machine to machine) 원격 측정을 위해 설계된 경량 발행/구독 메시징 프로토콜이다.
발행/구독 패턴을 사용한다.
저전력이 필수인 사물 인터넷 환경에서 낮은 전력, 낮은 대역폭 환경에서도 사용할 수 있도록 설계되었다.

여러 Broker 중 가장 만만한 mosquito 브로커 사용

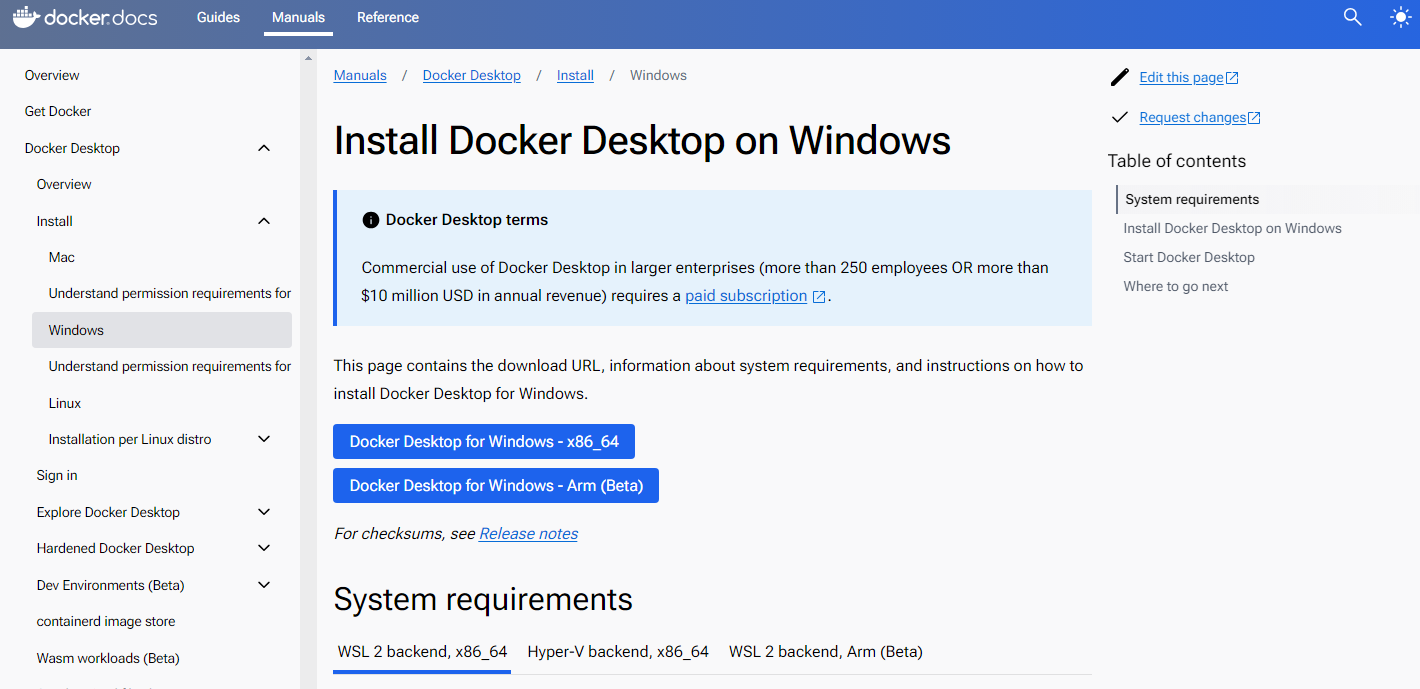

도커 부터 설치

https://docs.docker.com/desktop/install/windows-install/

MQTT

초기 셋팅

도커 셋팅

docker run -d  -p 1883:1883 -p 9001:9001 --restart always --name mosquitto csh0034/mosquitto

일단 해당 공식 파일로는 connection이 안되서, 따로 설정이 필요한 상황

그러나 csh0034/mosquitto로 하면 정상적으로 되서 일단 해당 이슈는 추후 수정 예정

Influx DB

참고자료

https://datamoney.tistory.com/287

도커 셋팅

볼륨 설정

도커는 디비 데이터도 같이 삭제 될 수 있으므로, influx DB 볼륨을 생성해서 해당 볼륨에 데이터를 저장할 수 있도록 셋팅

docker volume create influxdb-storage

Influx DB 도커 실행

docker run -d --name influxdb -p 8086:8086 -v influxdb-storage:/var/lib/influxdb2 influxdb:latest

해당 포트로 접속하니 계정생성 후 화면

먼가 이 토큰 값은 중요해 보이니 따로 저장

Token

f2b8xn6SzYE2WZY-pYV3qGKy55EIGK0WjpBpgt8xvyiUUEmY_UjxCNZQHWmBu1emsL1C3cp8YTKj3cQLvxPh7Q==

Java 셋팅

두가지 디펜던시를 할 수 있는데, 차이점이 있다

implementation("org.influxdb:influxdb-java:2.21") // influxDB 1.x 버전에 대한 client
implementation("com.influxdb:influxdb-client-java:6.0.0") // influxDB 2.x 버전에 대한 client

도커로 생성한 Influx DB 버전 확인 방법

C:\Users\Yeom>docker exec -it influxdb /bin/bash
influxd version
root@288b3a43f222:/# influxd version
InfluxDB v2.7.6 (git: 3c58c06206) build_date: 2024-04-12T21:51:21Z

나는 아래 셋팅으로 진행 하려고 한다.

application.yml

influxdb:
  url: http://localhost:8086
  token: f2b8xn6SzYE2WZY-pYV3qGKy55EIGK0WjpBpgt8xvyiUUEmY_UjxCNZQHWmBu1emsL1C3cp8YTKj3cQLvxPh7Q==
  org: Test
  bucket: test

InfluxDB와 MySQL 비교

1. 기본 개념 및 목적

InfluxDB:

타임 시리즈 데이터베이스 (TSDB): InfluxDB는 타임 시리즈 데이터의 수집, 저장, 조회 및 시각화를 위한 오픈 소스 데이터베이스입니다.
주요 용도: 모니터링, IoT 센서 데이터, 애플리케이션 메트릭, 이벤트 로깅 등 시간에 따라 변화하는 데이터를 다루는 데 최적화되어 있습니다.
특징: 자동화된 데이터 압축 및 다운샘플링, 고성능 읽기/쓰기 작업, 시계열 쿼리 언어 (Flux)를 사용하여 시간 기반 데이터의 효율적 조회 및 분석.

MySQL:

관계형 데이터베이스 (RDBMS): MySQL은 전통적인 관계형 데이터베이스로, 테이블 간의 관계를 정의하고 SQL을 사용하여 데이터를 관리합니다.
주요 용도: 웹 애플리케이션, 전자 상거래, 블로그, CRM 시스템 등 다양한 애플리케이션에서 사용됩니다.
특징: ACID 속성을 갖춘 트랜잭션 처리, 강력한 데이터 무결성 및 일관성, 다양한 조인 및 복잡한 쿼리 기능.

2. 데이터 모델링

InfluxDB:

데이터 구조:

시계열 데이터는 Measurement (측정값), Tag (태그), Field (필드)로 구성됩니다.
- Measurement: 데이터를 그룹화하는 데 사용되는 개념 (테이블과 비슷함).
- Tag: 인덱싱 가능한 메타데이터로, 쿼리 성능을 높이기 위해 사용.
- Field: 실질적인 데이터 값으로, 인덱싱되지 않음.
- Timestamp: 각 데이터 포인트에 대한 시간 정보.
예제: CPU 사용률 데이터를 저장할 때, 측정값은 "cpu_usage", 태그는 "host"와 "region", 필드는 "usage_user"와 "usage_system"으로 구성될 수 있습니다.

MySQL:

데이터 구조:

테이블, 행, 열로 구성됩니다.
- 테이블: 데이터를 저장하는 구조로, 각 테이블은 열 (속성)과 행 (레코드)로 구성됩니다.
- 스키마: 각 테이블의 구조를 정의하며, 각 열은 데이터 타입과 제약 조건을 가집니다.
예제: 사용자 정보를 저장할 때, "users" 테이블은 "id", "name", "email" 등의 열로 구성될 수 있습니다.

3. 쿼리 언어

InfluxDB:

InfluxQL 및 Flux:

InfluxDB는 초기에는 InfluxQL을 사용했으나, 현재는 더 강력하고 유연한 Flux 쿼리 언어를 사용합니다.
- InfluxQL: SQL과 유사한 구문을 가지며, 시계열 데이터의 간단한 쿼리에 사용됩니다.
- Flux: 데이터 변환, 집계, 필터링 등의 복잡한 작업을 수행할 수 있는 강력한 함수형 언어입니다.

예제 (Flux):

fluxCopy codefrom(bucket: "example-bucket")
  |> range(start: -1h)
  |> filter(fn: (r) => r._measurement == "cpu" and r._field == "usage_system")
  |> mean()

MySQL:

SQL: 관계형 데이터베이스의 표준 쿼리 언어로, 데이터 정의(DDL), 데이터 조작(DML), 데이터 제어(DCL) 등을 위한 다양한 구문을 제공합니다.

예제:

sqlCopy codeSELECT AVG(usage_system)
FROM cpu_usage
WHERE timestamp > NOW() - INTERVAL 1 HOUR;

4. 성능 및 스케일링

InfluxDB:

고성능 쓰기/읽기: 대량의 시계열 데이터를 매우 빠르게 기록하고 조회할 수 있도록 설계되었습니다.
자동화된 다운샘플링: 오래된 데이터를 자동으로 압축하고 요약하여 저장 공간을 절약합니다.
수평적 스케일링: InfluxDB Enterprise 버전에서는 클러스터링을 통해 수평적 스케일링을 지원합니다.

MySQL:

트랜잭션 처리: ACID 특성을 지원하여 높은 데이터 무결성과 일관성을 보장합니다.
읽기 스케일링: 읽기 전용 복제본을 통해 읽기 작업을 분산할 수 있습니다.
수평적 스케일링 제한: 기본적으로는 수평적 스케일링이 제한적이며, 샤딩 등을 통해 구현해야 합니다.

5. 사용 사례

InfluxDB:

모니터링 및 경보 시스템: 서버, 애플리케이션, 네트워크 장비 등의 성능 모니터링.
IoT 애플리케이션: 센서 데이터 수집 및 실시간 분석.
데브옵스 및 SRE: 로그 및 메트릭 수집, 대시보드 구성.

MySQL:

웹 애플리케이션: 사용자 데이터 관리, 전자 상거래, 콘텐츠 관리 시스템(CMS).
기업 애플리케이션: ERP, CRM 시스템 등 다양한 비즈니스 응용 프로그램.
블로그 및 포럼: 사용자 생성 콘텐츠 저장 및 관리.

결론

InfluxDB와 MySQL은 각각의 장점과 목적이 다르며, 사용 사례에 따라 적합한 데이터베이스를 선택해야 합니다. InfluxDB는 시계열 데이터를 빠르고 효율적으로 처리하는 데 최적화되어 있으며, MySQL은 다양한 애플리케이션에서 안정적인 트랜잭션과 복잡한 쿼리를 지원하는 관계형 데이터베이스입니다. 사용자의 요구 사항에 따라 적절한 데이터베이스를 선택하고 활용하는 것이 중요합니다.

테스트 중 알게된 내용

1. field type confict

해당 에러는 기존의 field2에 값을 float 형태로 write 했는데, 이번엔 integer 형으로 write 하니깐 발생한 에러

field값의 형태가 한번 정해지면 변경이 어려움

com.influxdb.exceptions.UnprocessableEntityException: failure writing points to database: partial write: field type conflict: input field "field2" on measurement "home" is type integer, already exists as type float dropped=1
	at com.influxdb.internal.AbstractRestClient.responseToError(AbstractRestClient.java:132) ~[influxdb-client-core-6.0.0.jar:6.0.0]
	at com.influxdb.internal.AbstractRestClient.execute(AbstractRestClient.java:83) ~[influxdb-client-core-6.0.0.jar:6.0.0]
	at com.influxdb.client.internal.AbstractWriteBlockingClient.write(AbstractWriteBlockingClient.java:90) ~[influxdb-client-java-6.0.0.jar:6.0.0]
	at com.influxdb.client.internal.WriteApiBlockingImpl.lambda$writePoints$1(WriteApiBlockingImpl.java:186) ~[influxdb-client-java-6.0.0.jar:6.0.0]
	at java.base/java.util.LinkedHashMap.forEach(LinkedHashMap.java:729) ~[na:na]
	at com.influxdb.client.internal.WriteApiBlockingImpl.writePoints(WriteApiBlockingImpl.java:184) ~[influxdb-client-java-6.0.0.jar:6.0.0]
	at com.influxdb.client.internal.WriteApiBlockingImpl.writePoint(WriteApiBlockingImpl.java:150) ~[influxdb-client-java-6.0.0.jar:6.0.0]
	at com.influxdb.client.internal.WriteApiBlockingImpl.writePoint(WriteApiBlockingImpl.java:136) ~[influxdb-client-java-6.0.0.jar:6.0.0]
	at com.influxdb.client.internal.WriteApiBlockingImpl.writePoint(WriteApiBlockingImpl.java:127) ~[influxdb-client-java-6.0.0.jar:6.0.0]
	at com.example.blog.mqtt.api.service.InfluxDBService.writeData(InfluxDBService.kt:18) ~[main/:na]
	at com.example.blog.mqtt.api.InfluxDBController.writeData(InfluxDBController.kt:27) ~[main/:na]
	at java.base/jdk.internal.reflect.DirectMethodHandleAccessor.invoke(DirectMethodHandleAccessor.java:104) ~[na:na]
	at java.base/java.lang.reflect.Method.invoke(Method.java:578) ~[na:na]
	at org.springframework.web.method.support.InvocableHandlerMethod.doInvoke(InvocableHandlerMethod.java:205) ~[spring-web-5.3.23.jar:5.3.23]
	at org.springframework.web.method.support.InvocableHandlerMethod.invokeForRequest(InvocableHandlerMethod.java:150) ~[spring-web-5.3.23.jar:5.3.23]
	at org.springframework.web.servlet.mvc.method.annotation.ServletInvocableHandlerMethod.invokeAndHandle(ServletInvocableHandlerMethod.java:117) ~[spring-webmvc-5.3.23.jar:5.3.23]
	at org.springframework.web.servlet.mvc.method.annotation.RequestMappingHandlerAdapter.invokeHandlerMethod(RequestMappingHandlerAdapter.java:895) ~[spring-webmvc-5.3.23.jar:5.3.23]
	at org.springframework.web.servlet.mvc.method.annotation.RequestMappingHandlerAdapter.handleInternal(RequestMappingHandlerAdapter.java:808) ~[spring-webmvc-5.3.23.jar:5.3.23]
	at org.springframework.web.servlet.mvc.method.AbstractHandlerMethodAdapter.handle(AbstractHandlerMethodAdapter.java:87) ~[spring-webmvc-5.3.23.jar:5.3.23]
	at org.springframework.web.servlet.DispatcherServlet.doDispatch(DispatcherServlet.java:1071) ~[spring-webmvc-5.3.23.jar:5.3.23]
	at org.springframework.web.servlet.DispatcherServlet.doService(DispatcherServlet.java:964) ~[spring-webmvc-5.3.23.jar:5.3.23]
	at org.springframework.web.servlet.FrameworkServlet.processRequest(FrameworkServlet.java:1006) ~[spring-webmvc-5.3.23.jar:5.3.23]
	at org.springframework.web.servlet.FrameworkServlet.doPost(FrameworkServlet.java:909) ~[spring-webmvc-5.3.23.jar:5.3.23]
	at javax.servlet.http.HttpServlet.service(HttpServlet.java:681) ~[tomcat-embed-core-9.0.65.jar:4.0.FR]
	at org.springframework.web.servlet.FrameworkServlet.service(FrameworkServlet.java:883) ~[spring-webmvc-5.3.23.jar:5.3.23]
	at javax.servlet.http.HttpServlet.service(HttpServlet.java:764) ~[tomcat-embed-core-9.0.65.jar:4.0.FR]
	at org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:227) ~[tomcat-embed-core-9.0.65.jar:9.0.65]
	at org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) ~[tomcat-embed-core-9.0.65.jar:9.0.65]
	at org.apache.tomcat.websocket.server.WsFilter.doFilter(WsFilter.java:53) ~[tomcat-embed-websocket-9.0.65.jar:9.0.65]
	at org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) ~[tomcat-embed-core-9.0.65.jar:9.0.65]
	at org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) ~[tomcat-embed-core-9.0.65.jar:9.0.65]
	at org.springframework.web.filter.RequestContextFilter.doFilterInternal(RequestContextFilter.java:100) ~[spring-web-5.3.23.jar:5.3.23]
	at org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:117) ~[spring-web-5.3.23.jar:5.3.23]
	at org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) ~[tomcat-embed-core-9.0.65.jar:9.0.65]
	at org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) ~[tomcat-embed-core-9.0.65.jar:9.0.65]
	at org.springframework.web.filter.FormContentFilter.doFilterInternal(FormContentFilter.java:93) ~[spring-web-5.3.23.jar:5.3.23]
	at org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:117) ~[spring-web-5.3.23.jar:5.3.23]
	at org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) ~[tomcat-embed-core-9.0.65.jar:9.0.65]
	at org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) ~[tomcat-embed-core-9.0.65.jar:9.0.65]
	at org.springframework.web.filter.CharacterEncodingFilter.doFilterInternal(CharacterEncodingFilter.java:201) ~[spring-web-5.3.23.jar:5.3.23]
	at org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:117) ~[spring-web-5.3.23.jar:5.3.23]
	at org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) ~[tomcat-embed-core-9.0.65.jar:9.0.65]
	at org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) ~[tomcat-embed-core-9.0.65.jar:9.0.65]
	at org.apache.catalina.core.StandardWrapperValve.invoke(StandardWrapperValve.java:197) ~[tomcat-embed-core-9.0.65.jar:9.0.65]
	at org.apache.catalina.core.StandardContextValve.invoke(StandardContextValve.java:97) ~[tomcat-embed-core-9.0.65.jar:9.0.65]
	at org.apache.catalina.authenticator.AuthenticatorBase.invoke(AuthenticatorBase.java:541) ~[tomcat-embed-core-9.0.65.jar:9.0.65]
	at org.apache.catalina.core.StandardHostValve.invoke(StandardHostValve.java:135) ~[tomcat-embed-core-9.0.65.jar:9.0.65]
	at org.apache.catalina.valves.ErrorReportValve.invoke(ErrorReportValve.java:92) ~[tomcat-embed-core-9.0.65.jar:9.0.65]
	at org.apache.catalina.core.StandardEngineValve.invoke(StandardEngineValve.java:78) ~[tomcat-embed-core-9.0.65.jar:9.0.65]
	at org.apache.catalina.connector.CoyoteAdapter.service(CoyoteAdapter.java:360) ~[tomcat-embed-core-9.0.65.jar:9.0.65]
	at org.apache.coyote.http11.Http11Processor.service(Http11Processor.java:399) ~[tomcat-embed-core-9.0.65.jar:9.0.65]
	at org.apache.coyote.AbstractProcessorLight.process(AbstractProcessorLight.java:65) ~[tomcat-embed-core-9.0.65.jar:9.0.65]
	at org.apache.coyote.AbstractProtocol$ConnectionHandler.process(AbstractProtocol.java:890) ~[tomcat-embed-core-9.0.65.jar:9.0.65]
	at org.apache.tomcat.util.net.NioEndpoint$SocketProcessor.doRun(NioEndpoint.java:1789) ~[tomcat-embed-core-9.0.65.jar:9.0.65]
	at org.apache.tomcat.util.net.SocketProcessorBase.run(SocketProcessorBase.java:49) ~[tomcat-embed-core-9.0.65.jar:9.0.65]
	at org.apache.tomcat.util.threads.ThreadPoolExecutor.runWorker(ThreadPoolExecutor.java:1191) ~[tomcat-embed-core-9.0.65.jar:9.0.65]
	at org.apache.tomcat.util.threads.ThreadPoolExecutor$Worker.run(ThreadPoolExecutor.java:659) ~[tomcat-embed-core-9.0.65.jar:9.0.65]
	at org.apache.tomcat.util.threads.TaskThread$WrappingRunnable.run(TaskThread.java:61) ~[tomcat-embed-core-9.0.65.jar:9.0.65]
	at java.base/java.lang.Thread.run(Thread.java:1589) ~[na:na]

2. 어떤 column이 존재 하는지

table	_measurment	_field	_value	_start	_stop	_time	tag location	tag simple
1	home	field2	456.78	2024-06-04T08:36:56.826Z	2024-06-11T08:36:56.826Z	2024-06-11T03:30:00.000Z	west	test
?	테이블명	key	value	검색하는 시간의 시작시간	검색하는 시간 종료시간	insert 시간	태그1	태그2

3. Table의 의미

table은 InfluxDB의 쿼리 결과에서 반환되는 데이터 구조 중 하나입니다. InfluxDB 2.x에서 Flux 쿼리 언어를 사용할 때, 결과는 하나 이상의 "테이블"로 구성됩니다. 각 테이블은 동일한 구조를 가진 데이터의 그룹입니다. Flux 쿼리 결과는 여러 테이블로 나뉘며, 각 테이블은 다음과 같은 특징을 가집니다:

동일한 _measurement 값을 가짐
동일한 _field 값을 가짐
동일한 태그 키-값 쌍을 가짐
동일한 그룹 키 값을 가짐

4.`_start`와 `_stop`의 역할

_start와 _stop은 InfluxDB의 Flux 쿼리에서 데이터의 시간 범위를 지정하는 데 사용되는 키워드입니다. 이들은 특정 시간 범위 내의 데이터를 쿼리하기 위해 사용됩니다.

_start: 쿼리에서 데이터 검색을 시작할 시간입니다. 이 값은 데이터 시리즈의 시작 시간을 나타냅니다.
_stop: 쿼리에서 데이터 검색을 중단할 시간입니다. 이 값은 데이터 시리즈의 끝 시간을 나타냅니다.

Flux 쿼리의 range 함수에서 이 두 값을 사용하여 시간 범위를 지정합니다. 예를 들어, 특정 시간 범위 내의 모든 데이터를 조회하고자 할 때 사용됩니다.
