[네트워크] VIP,RIP 란?

IP란?

인터넷에 연결되어 있는 모든 장치들을 식별할 수 있도록 각각의 장비에게 부여되는 고유 주소이다.
모든 PC는 IP Address라는 고유 주소를 가지고 있어 통신할 때 IP to IP로 패킷을 전달하며 통신하게 된다.

Real IP 와 Virtual IP?

1) RIP(Real Ip, 실제 IP)

• 서버, 네트워크 장비, 클라이언트 등이 직접 사용하는 실제 IP주소.
• 특정 호스트에 고유하게 할당된다.

2) VIP(Virtual IP, 가상 IP)

• Virtual IP는 가상IP라는 뜻이다.
• 로드밸런서에 주로 사용되며, 클라이언트는 VIP로 접속하지만 실제 트래픽은 여러 RIP로 분산된다.

예를 들어 Server01의 IP는 1.1.1.11인 경우 RIP는 1.1.1.11이 된다.
사용자가 직접 서버에 접근하려면 Real IP를 사용하면 된다.

만약 서버가 Server01 한대만 존재한다면?

Server01에 트래픽이 몰리게 된다면 리소스 병목이나 지연현상이 발생하게 된다.
이런 경우를 방지하기 위해 이중화 구조를 가지게 된다.

Server01과 동일한 서비스를 하는 서버를 여러대 구축하게 된다.
서버를 여러대 구축하게 되는 경우 사용자들은 여러 IP 주소를 알아야하는 문제 등이 발생하게 되는데 이때 사용하는 것이 VIP(가상 IP) 이다.

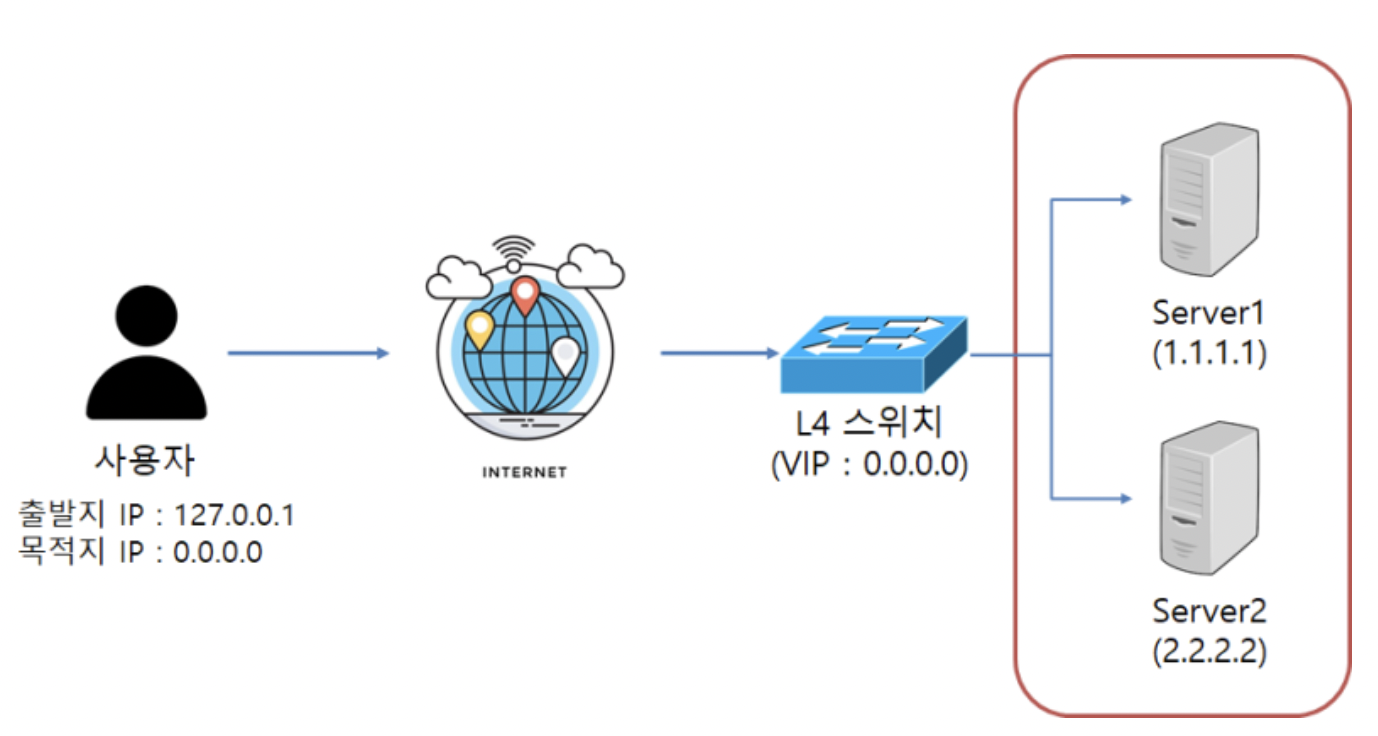

L4 스위치와 로드밸런싱(Load Balancing)

VIP는 L4 스위치에 할당되어 L4에서 설정하고 동작하게된다.
L4 스위치 란 로드밸런싱이라는 서비스를 제공해주는 장비이다.

로드밸런싱이란?

"부하 분산"으로 한 서버로 트래픽이 집중되지 않도록 여러 곳으로 분산 시켜주는 기능이다.

하나의 VIP에 여러 RIP를 묶어주고, 이때 VIP로 들어오는 트래픽을 여러대의 RIP로 분산 시킨다.
분산 알고리즘은 Round Robin 등 L4에서 설정한 알고리즘을 따르게 된다.

이렇게 VIP를 세팅하게 되면 사용자들은 해당 서비스를 접속할 때 VIP 정보만 알면 되고,
서버가 다운 되는 경우 L4는 해당 서버를 분산 대상에서 제외시켜준다.
